ニュースター フロアヒンジ H-515 ※チリ寸法指示必要（H-315Uからの斫り替え品）　

商品分類

既設フロアヒンジ（廃盤品）からの斫り替え品（埋め替え品）

メーカー・ブランド

NEWSTAR （NS, ニュースター, 日本ドアーチェック製造）

品番

H-515　※チリ寸法の指示必要（H-315Uからの斫り替え品（埋め替え品））
※プレートの上からドアの下面までのチリ寸法を計測してください。
※セメントケース・中身本体・アーム・トップピボットを全て含んだ埋め替えセット品となります。
※旧型品からの交換の場合、セメントケースのサイズが若干変わりますのでご注意願います。

型式・種類

一般ドア用、ストップ無し、中心吊り、一方開き

左右勝手

左右勝手有り。
※ドアを閉じた状態から押して開ける際に、吊元がどちらにあるかで決まります。）

• 押して開けた際に吊元が右側 → 右勝手
• 押して開けた際に吊元が左側 → 左勝手

既設品のフロアプレート

※既設品の品番特定の際の参考にしてください。

• 一枚プレート：サイズ 100×303mm、「H-315U」の刻印あり、軸芯 63mm

斫り替え品のフロアプレート

• 大プレート：サイズ 100×202mm、「H-515」の刻印あり
• 小プレート：サイズ 100×132mm、軸芯 63mm

備考

※軸伸ばしや偏芯など特殊加工無しの標準品となります。お取替えの際は、既設品のご確認を十分にお願い致します。
※また、石張り仕様（軸伸ばし）や、その他特殊加工が必要な場合は、別途お見積り対応可能です。

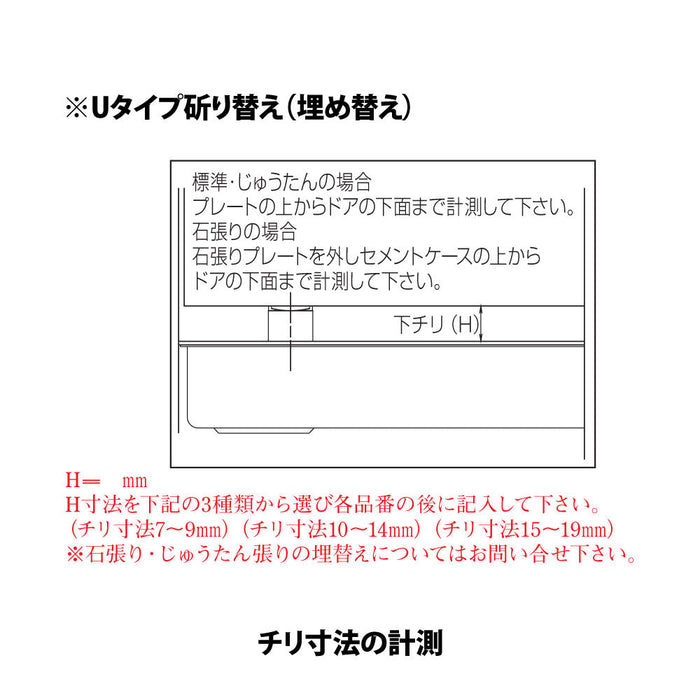

【埋替図】 （※画像をクリックすると、拡大画像を表示できます。）

【参考資料 （フロアヒンジ 200・300シリーズ 交換要領）】 （※画像をクリックすると、拡大画像を表示できます。）
