• NEWSTAR（ニュースター） フロアヒンジ HS-525 ※チリ寸法指示必要（HS-325Uからの埋替品）
1 7
  • NEWSTAR
  • 商品コード：ns hs-525 hs-325u

旧型（廃番品）の取替・修理・交換・埋替・斫り替え用に。

ニュースター 廃番フロアヒンジ HS-325U用 埋替品（斫り替え品） HS-525 ※下チリ寸法特注 【ストップ付き, 中心吊り, 一方開き（一方120°開き）, 一般ドア用, NEWSTAR】

ニュースター 廃番フロアヒンジ HS-325U用 埋替品（斫り替え品） HS-525 ※下チリ寸法特注 【ストップ付き, 中心吊り, 一方開き（一方120°開き）, 一般ドア用, NEWSTAR】

下チリ寸法を選ぶ
左右勝手を選ぶ
¥34,540
¥34,540
セール 売り切れ
［税込］ 　　配送料を確認

カートに追加する前に、必ず 「下チリ寸法」「左右勝手」をご選択 下さい。

発送日目安

　-　

10日～2週間。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210 》

関連資料

商品概要

商品分類
旧型フロアヒンジ（廃番品）の埋替品・斫り替え品
メーカー・ブランド
NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）
品番・型番
HS-525 ※下チリ寸法特注（HS-325U［廃番品］用 埋替品・斫り替え品）
※廃番になったフロアヒンジの製品一式取替品（代替品）です。
機能・特徴

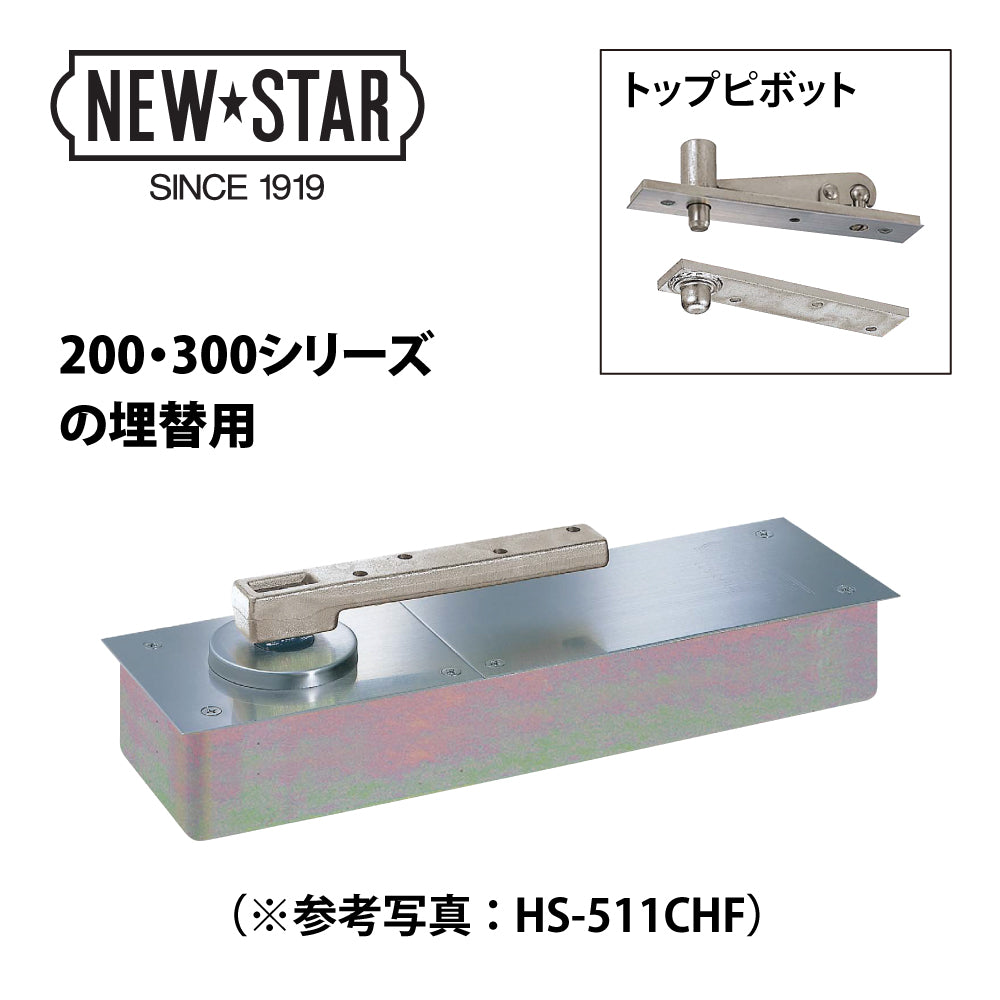

  • セメントケース・フロアプレート・中身本体・アーム・トップピボットを全て含んだ埋め替えセット品です。

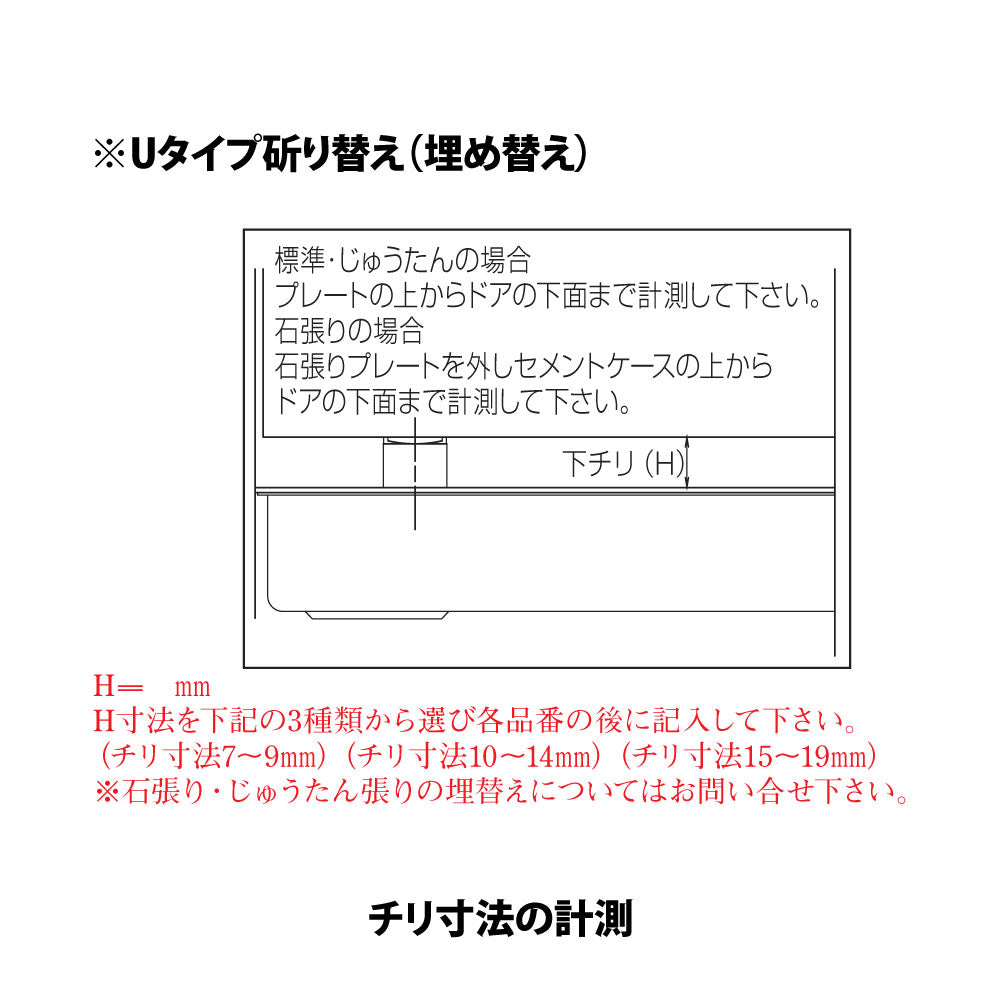

  • 旧型が、本体高さを調整できる仕様になっていた為、取替品を手配するに当たり「下チリ寸法（プレートの上からドアの下面までの寸法）」の測定・指示が必要 となります。
適用ドアの種類
一般ドア用
開閉様式
中心吊り・一方開き（最大開き角度：一方120°）
ストップ機能
ストップ付き（ストップ角度：90）
左右勝手
共通
既設品のフロアプレート
※既設品の品番特定の際の参考にして下さい。
  • 一枚プレート：サイズ 100×303、「HS-325U」の刻印あり。
  • 軸心：63mm

【特記事項】

  • 本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）・特別仕様（防水仕様・石張り仕様など）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様（防水仕様や、石張り仕様など）のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

［ 製品図面・納まり図 ］

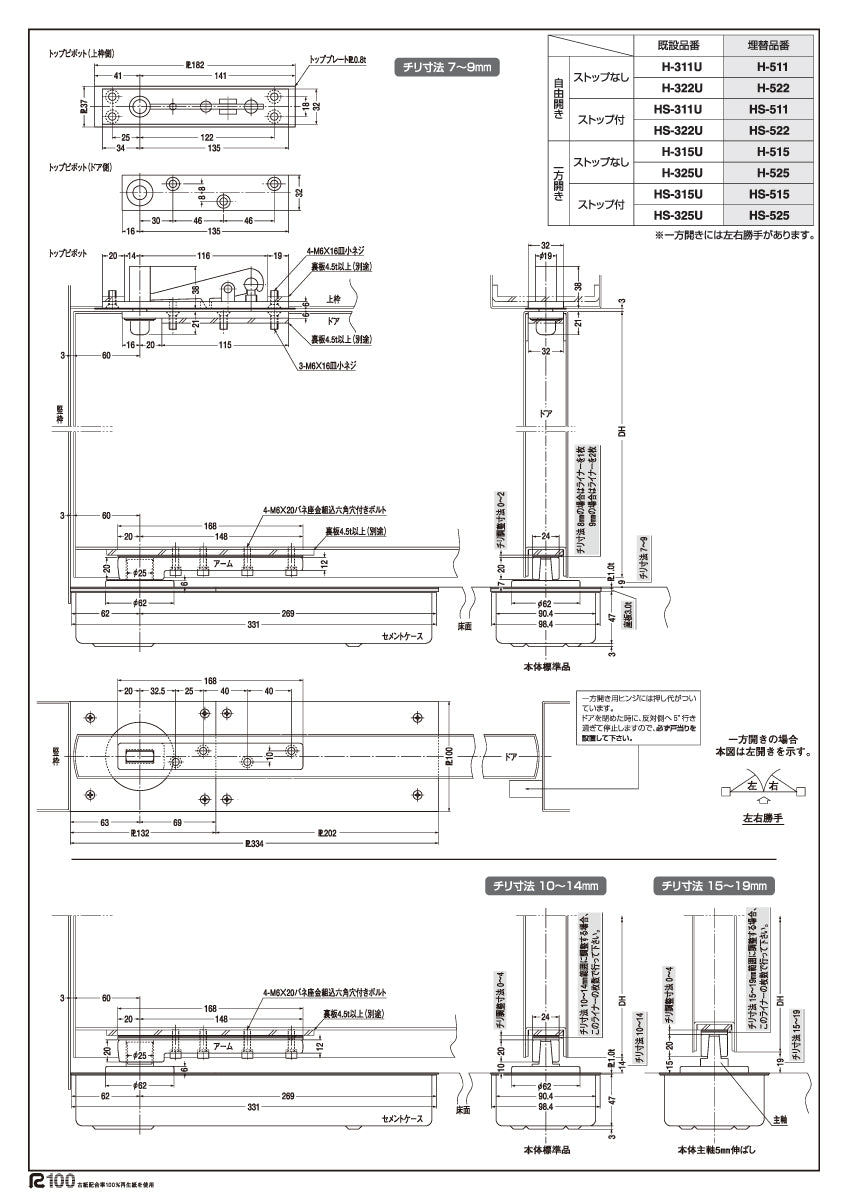

  • 製品図面
  • - ピンチアウト（拡大）操作できます - 製品図面

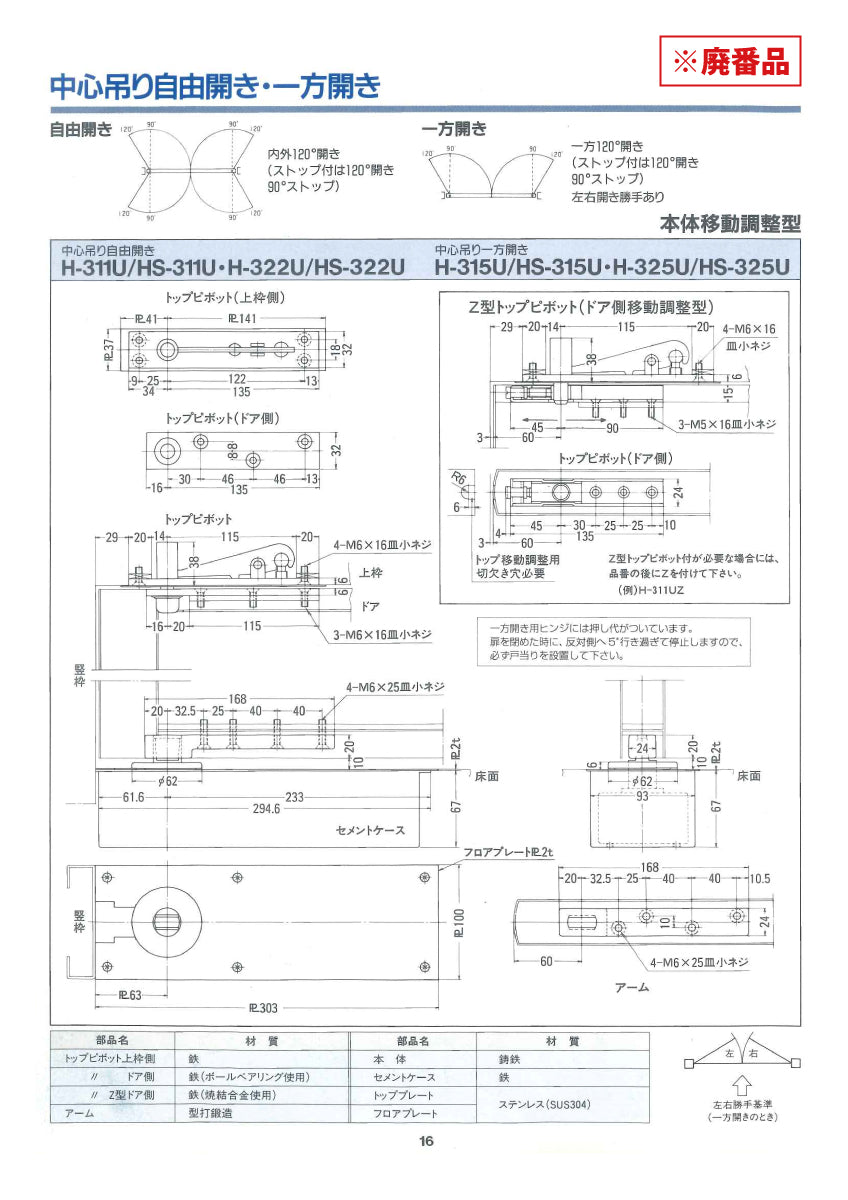

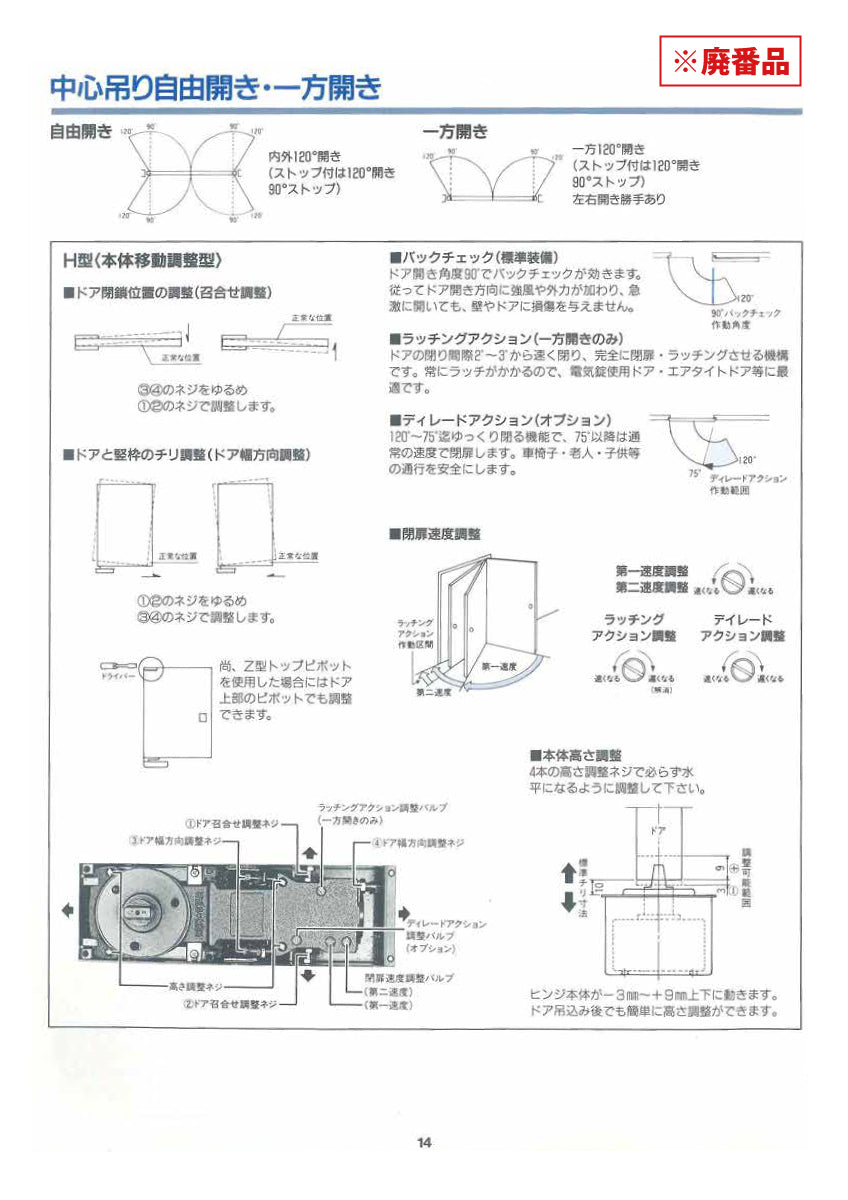

  • 廃番製品図面（※取替の際の参考にして下さい。）
  • 廃番製品図面①
  • 廃番製品図面②

［ 製品仕様・特徴 ］

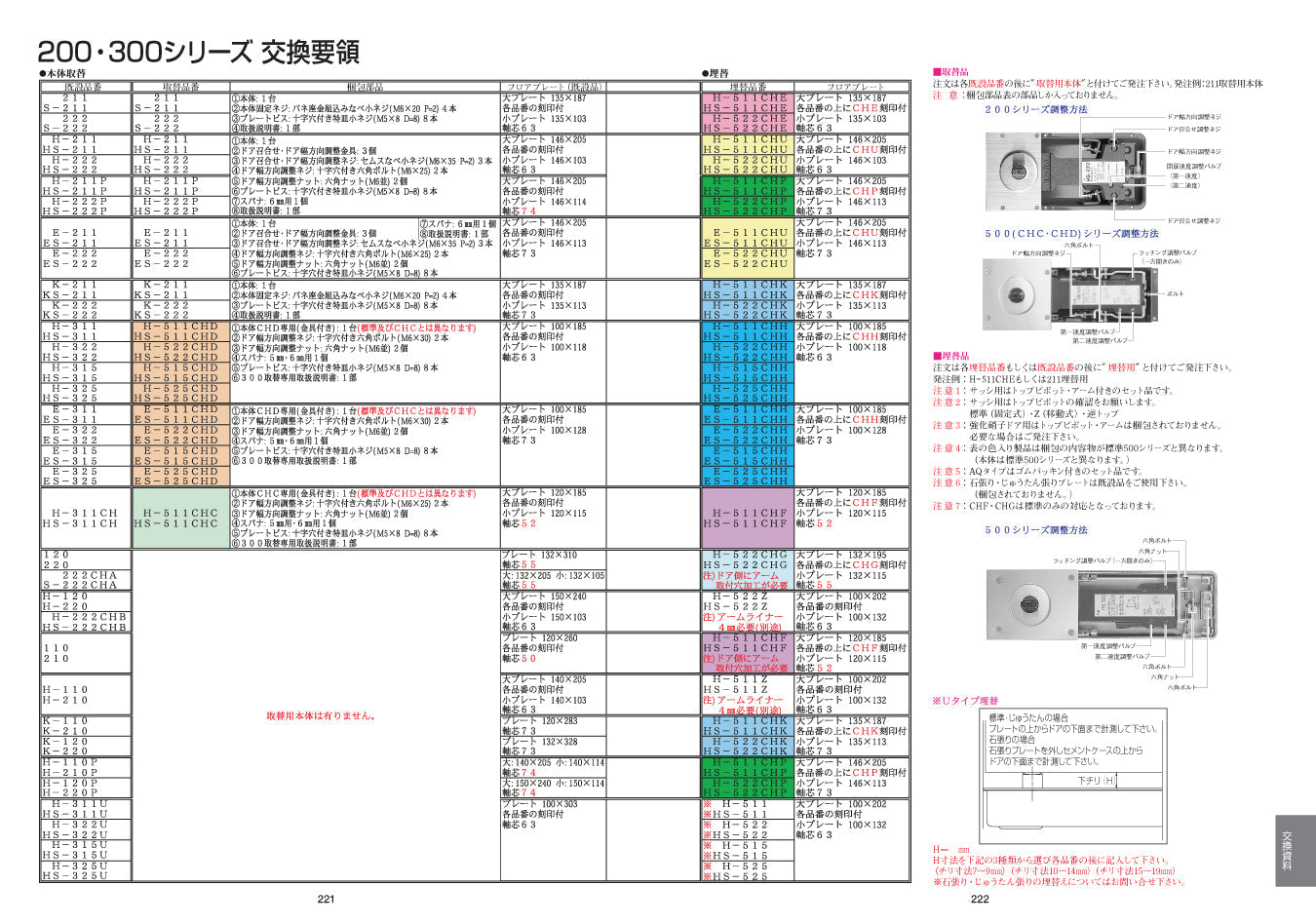

  • フロアヒンジ「200・300シリーズ」交換要領
  • - ピンチアウト（拡大）操作できます - 製品図面

関連カテゴリ

［ 仕様一覧表 ］

仕様一覧表「旧型・廃番フロアヒンジ 200・300シリーズ 一般ドア用」

- 横スクロールで閲覧できます -
旧型・廃番品
（プレートの刻印）		 → メンテナンス用 取替品（交換・代替品）
本体のみ取替 の場合
（取替用中身本体）		 製品一式取替 の場合
（埋替品・斫り替え品）
　 ストップ無し ストップ付き ストップ無し ストップ付き ストップ無し ストップ付き
２００シリーズ 211 S-211 → 211用 取替本体 S-211用 取替本体 H-511CHE HS-511CHE
222 S-222 222用 取替本体 S-222用 取替本体 H-522CHE HS-522CHE
H-211 HS-211 → H-211用 取替本体 HS-211用 取替本体 H-511CHU HS-511CHU
H-222 HS-222 H-222用 取替本体 HS-222用 取替本体 H-522CHU HS-522CHU
K-211 KS-211 → K-211用 取替本体 KS-211用 取替本体 H-511CHK HS-511CHK
K-222 KS-222 K-222用 取替本体 KS-222用 取替本体 H-522CHK HS-522CHK
120 220 → 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。		 H-522CHG HS-522CHG
222CHA S-222CHA H-522CHG HS-522CHG
H-120 H-220 → 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。		 H-522Z HS-522Z
H-222CHB HS-222CHB H-522Z HS-522Z
110 210 → 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。		 H-511CHF HS-511CHF
H-110 H-210 H-511Z HS-511Z
K-110 K-210 → 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。		 H-511CHK HS-511CHK
K-120 K-220 H-522CHK HS-522CHK
３００シリーズ H-311 HS-311 → H-511CHD HS-511CHD H-511CHH HS-511CHH
H-322 HS-322 H-522CHD HS-522CHD H-522CHH HS-522CHH
H-315 HS-315 → H-515CHD HS-515CHD H-515CHH HS-515CHH
H-325 HS-325 H-525CHD HS-525CHD H-525CHH HS-525CHH
H-311CH HS-311CH → H-511CHC HS-511CHC H-511CHF HS-511CHF
H-311U HS-311U → 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。		 H-511 HS-511
H-322U HS-322U H-522 HS-522
H-315U HS-315U → H-515 HS-515
H-325U HS-325U H-525 HS-525
