  • NEWSTAR
  • 商品コード:ns hs-522che

旧型(廃番品)の取替・修理・交換・埋替・斫り替え用に。

ニュースター フロアヒンジ HS-522CHE【廃番品「S-222」からの埋替品・斫り替え品, 一般ドア用, 中心吊り, 自由開き, ストップ付き, NEWSTAR】

ニュースター フロアヒンジ HS-522CHE【廃番品「S-222」からの埋替品・斫り替え品, 一般ドア用, 中心吊り, 自由開き, ストップ付き, NEWSTAR】

通常価格 ¥33,770
通常価格 セール価格 ¥33,770
セール 売り切れ
[税込]   配送料を確認

発送日目安 -

10日~2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品分類
旧型フロアヒンジ(廃番品)の埋替品・斫り替え品
メーカー・ブランド
NEWSTAR (NS, ニュースター, 日本ドアーチェック製造)
品番
HS-522CHE(廃番品「S-222」からの埋替品・斫り替え品)
機能・特徴
セメントケース・フロアプレート・中身本体・アーム・トップピボットを全て含んだ埋め替えセット品です。
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(最大開き角度:内外120°)
ストップ機能
ストップ付き(ストップ角度:90°)
左右勝手
共通
既設品プレート寸法
※既設品の品番特定の際の参考にしてください。
  • 大プレート:サイズ 135×187mm、「S-222」の刻印あり。
  • 小プレート:サイズ 135×103mm
  • 軸心:63mm

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)・特別仕様(防水仕様・石張り仕様など)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様(防水仕様や、石張り仕様など)のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

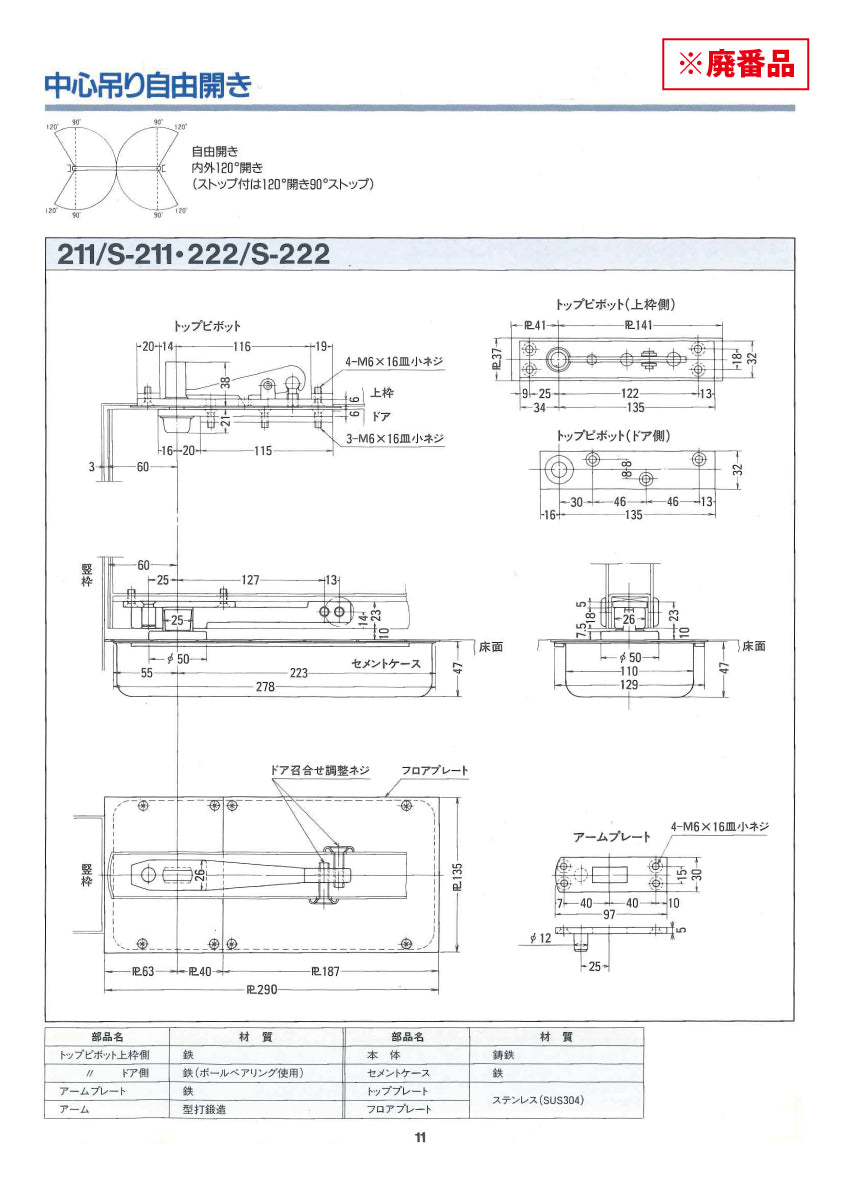

  • 製品図面
  • - ピンチアウト(拡大)操作できます - 製品図面

[ 製品仕様・特徴 ]

  • フロアヒンジ「200・300シリーズ」交換要領
  • - ピンチアウト(拡大)操作できます - 製品図面
