  • NEWSTAR
  • 商品コード:ns s-222-b

ニュースターの旧型フロアヒンジ(廃番品)の取替・交換品。

ニュースター 廃番フロアヒンジ S-222用 取替本体 【ストップ付き, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

ニュースター 廃番フロアヒンジ S-222用 取替本体 【ストップ付き, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

トップピボット  を選ぶ
通常価格 ¥26,180
通常価格 セール価格 ¥26,180
セール 売り切れ
[税込]   配送料を確認

カートへ追加する前に、必ず 「トップピボット」をご選択 下さい。

「既設のトップピボットが流用できない」等で必要と思われる場合は、『必要』をご選択下さい。

発送日目安 -

10日~2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
旧型フロアヒンジ(廃番品)の取替用本体
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型式
S-222[廃番品]用 取替本体(※フロアヒンジの 中身本体のみ
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(最大開き角度:120°)
ストップ機能
ストップ付き(ストップ角度:90°)
左右勝手
共通
既設品のフロアプレート
※既設品の品番特定の際の参考にして下さい。
  • 大プレート:サイズ 135×187、「S-222」の刻印あり。
  • 小プレート:サイズ 135×103、
  • 軸心:63mm
セット内容
  • 取替用本体:1台
  • 本体固定ネジ:バネ座金組込みなべ小ネジ(M6×20 P=2) × 4本
  • プレートビス:十字穴付き特皿小ネジ(M5×8 D=8) × 8本
  • 取扱説明書:1部

【特記事項】

  • 本商品は、廃番になったフロアヒンジの取替・修理・交換用の中身本体のみになります。  セメントケース・フロアプレート・アームは含まれておりませんので、ご注意願います。
  • 扉を外す際、固着や劣化により扉上部軸を緩められず、トップピボットを切断せざるを得ない 場合がございます。長年使用され続け、定期的なメンテナンスがされていない場合に稀に見受けられます。
  • 「既設のトップピボットが流用できそうにない。」「事前に状態が確認できない。」等で必要と思われる場合は、選択肢の『トップピボットを選ぶ』にて『必要』をご選択下さい。

商品について質問する

詳細を表示する

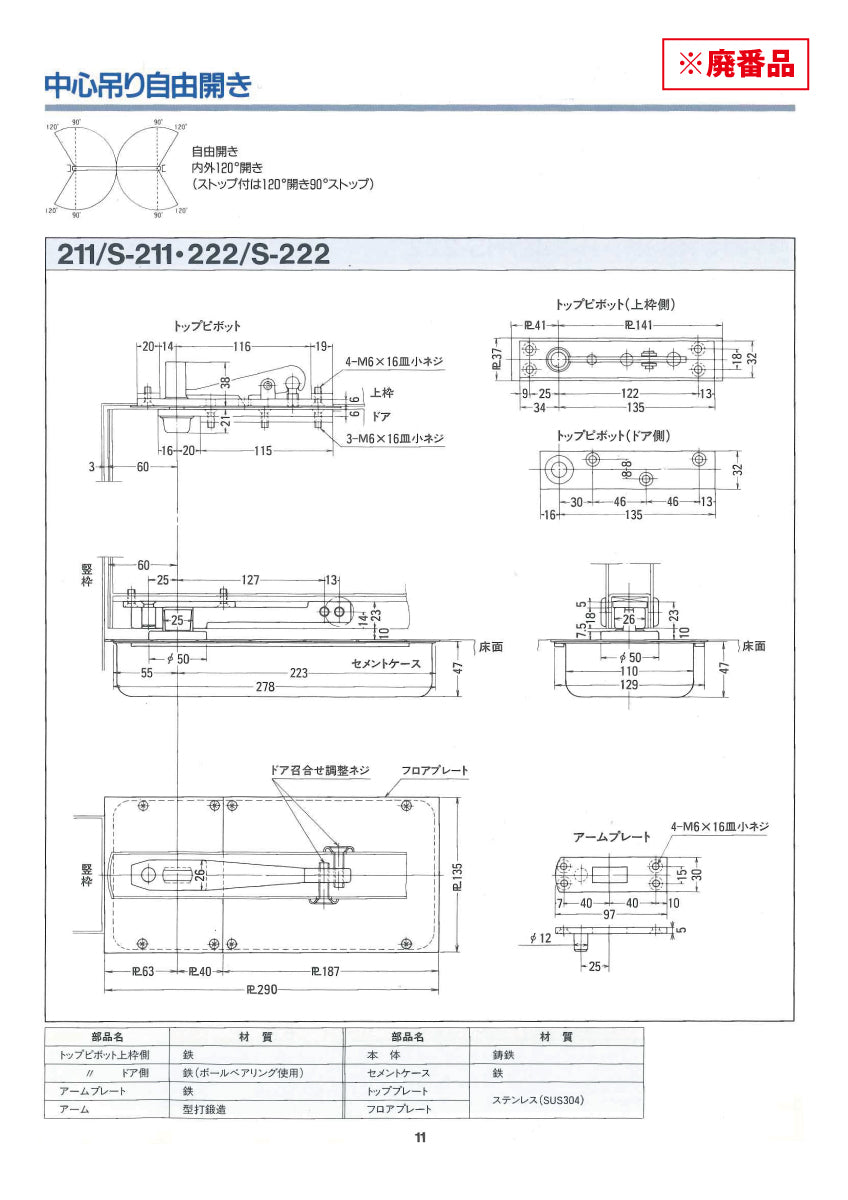

[ 製品図面・納まり図 ]

  • 廃番製品図面(※取替の際の参考にして下さい。
  • - ピンチアウト(拡大)操作できます - 製品図面

[ 仕様一覧表 ]

仕様一覧表「旧型・廃番フロアヒンジ 200・300シリーズ 一般ドア用」

- 横スクロールで閲覧できます -
旧型・廃番品
(プレートの刻印)
メンテナンス用 取替品(交換・代替品)
本体のみ取替 の場合
(取替用中身本体)
製品一式取替 の場合
(埋替品・斫り替え品)
  ストップ無し ストップ付き ストップ無し ストップ付き ストップ無し ストップ付き
200シリーズ 211 S-211 211用 取替本体 S-211用 取替本体 H-511CHE HS-511CHE
222 S-222 222用 取替本体 S-222用 取替本体 H-522CHE HS-522CHE
H-211 HS-211 H-211用 取替本体 HS-211用 取替本体 H-511CHU HS-511CHU
H-222 HS-222 H-222用 取替本体 HS-222用 取替本体 H-522CHU HS-522CHU
K-211 KS-211 K-211用 取替本体 KS-211用 取替本体 H-511CHK HS-511CHK
K-222 KS-222 K-222用 取替本体 KS-222用 取替本体 H-522CHK HS-522CHK
120 220 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-522CHG HS-522CHG
222CHA S-222CHA H-522CHG HS-522CHG
H-120 H-220 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-522Z HS-522Z
H-222CHB HS-222CHB H-522Z HS-522Z
110 210 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-511CHF HS-511CHF
H-110 H-210 H-511Z HS-511Z
K-110 K-210 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-511CHK HS-511CHK
K-120 K-220 H-522CHK HS-522CHK
300シリーズ H-311 HS-311 H-511CHD HS-511CHD H-511CHH HS-511CHH
H-322 HS-322 H-522CHD HS-522CHD H-522CHH HS-522CHH
H-315 HS-315 H-515CHD HS-515CHD H-515CHH HS-515CHH
H-325 HS-325 H-525CHD HS-525CHD H-525CHH HS-525CHH
H-311CH HS-311CH H-511CHC HS-511CHC H-511CHF HS-511CHF
H-311U HS-311U 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-511 HS-511
H-322U HS-322U H-522 HS-522
H-315U HS-315U H-515 HS-515
H-325U HS-325U H-525 HS-525
