  • NEWSTAR
  • 商品コード:ns hs-522chh

旧型(廃番品)の取替・修理・交換・埋替・斫り替え用に。

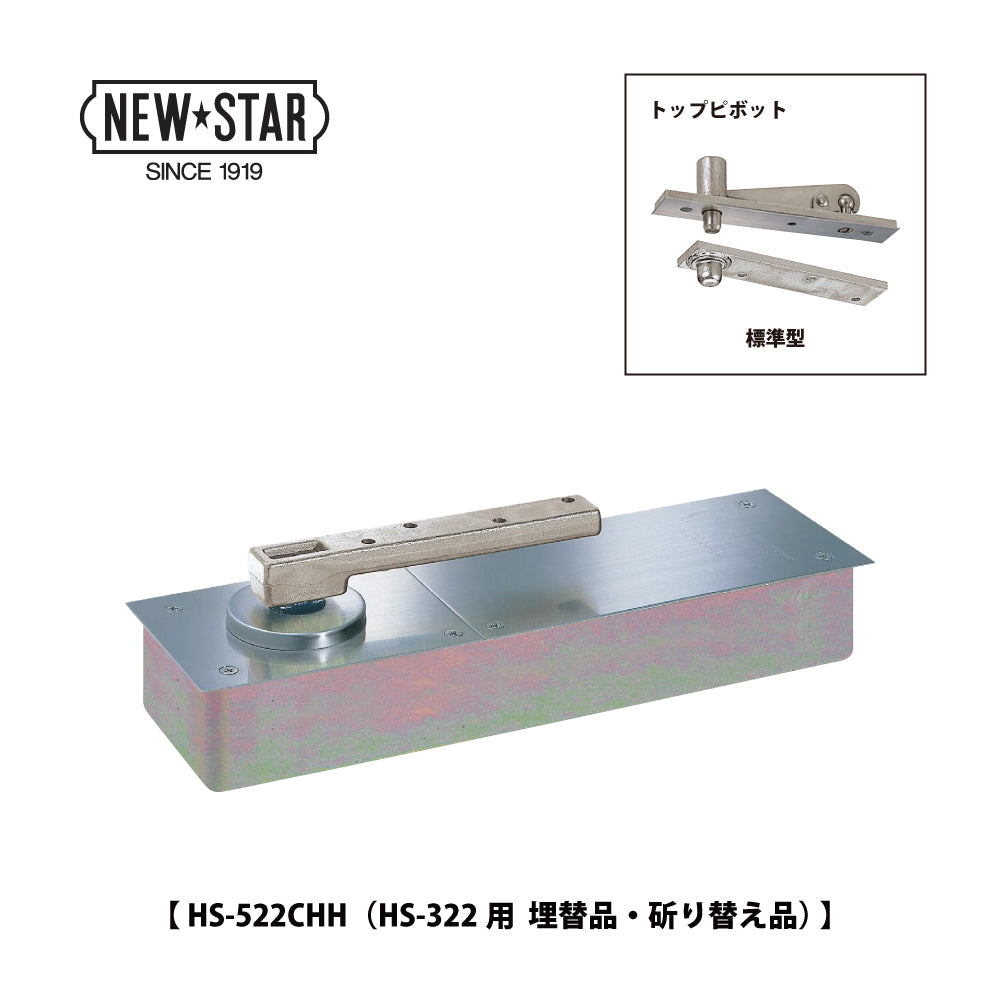

ニュースター 廃番フロアヒンジ HS-322用 埋替品(斫り替え品) HS-522CHH 【ストップ付き, 中心吊り, 自由開き(内外120°開き), 一般ドア用, NEWSTAR】

ニュースター 廃番フロアヒンジ HS-322用 埋替品(斫り替え品) HS-522CHH 【ストップ付き, 中心吊り, 自由開き(内外120°開き), 一般ドア用, NEWSTAR】

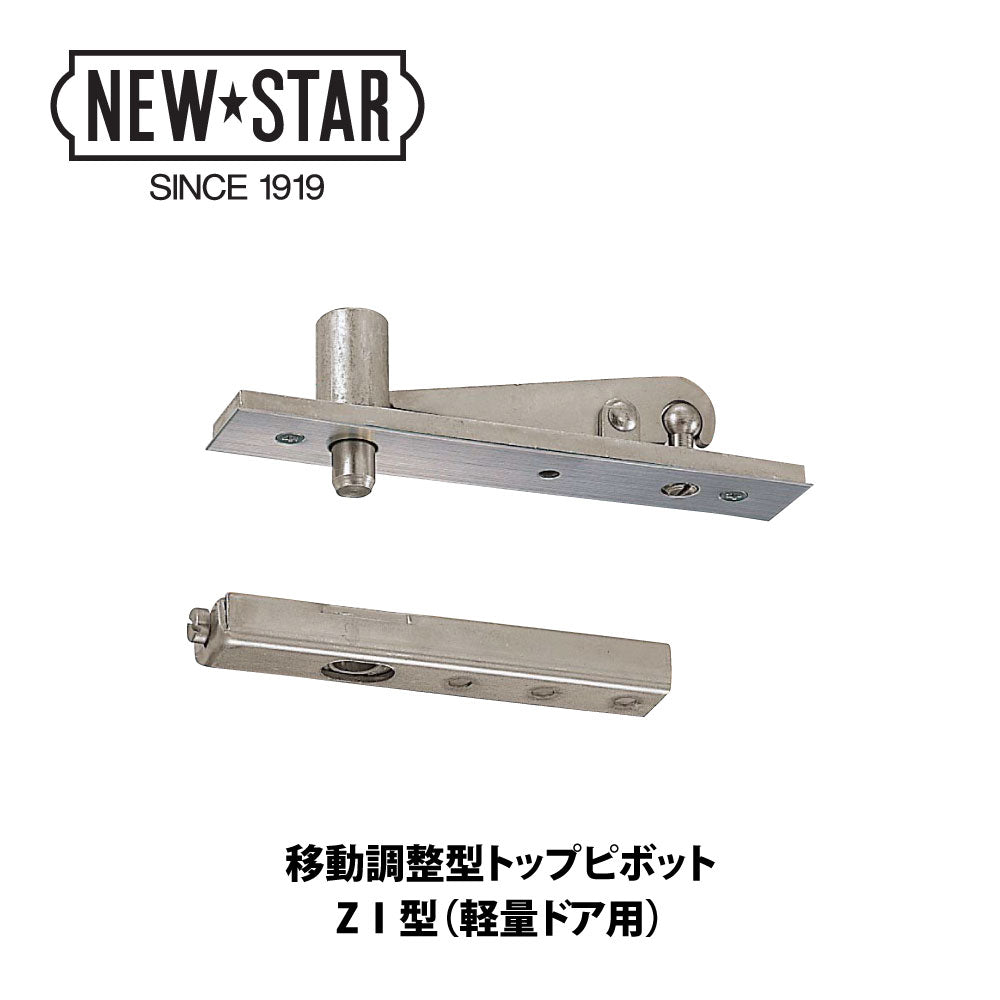

トップピボットを選ぶ
通常価格 ¥37,070
通常価格 セール価格 ¥37,070
セール 売り切れ
[税込]   配送料を確認

カートに追加する前に、必ず 「トップピボット」をご選択 下さい。

発送日目安

 -

10日~2週間。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
旧型フロアヒンジ(廃番品)の埋替品・斫り替え品
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型番
HS-522CHH(HS-322[廃番品]用 埋替品・斫り替え品)
※廃番になったフロアヒンジの製品一式取替品(代替品)です。
機能・特徴
セメントケース・フロアプレート・中身本体・アーム・トップピボットを全て含んだ埋め替えセット品です。
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(最大開き角度:内外120°)
ストップ機能
ストップ付き(ストップ角度:90°)
左右勝手
共通
既設品のフロアプレート
※既設品の品番特定の際の参考にして下さい。
  • 大プレート:サイズ 100×185mm、「HS-322」の刻印あり。
  • 小プレート:サイズ 100×118mm
  • 軸心:63mm

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)・特別仕様(防水仕様・石張り仕様など)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様(防水仕様や、石張り仕様など)のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

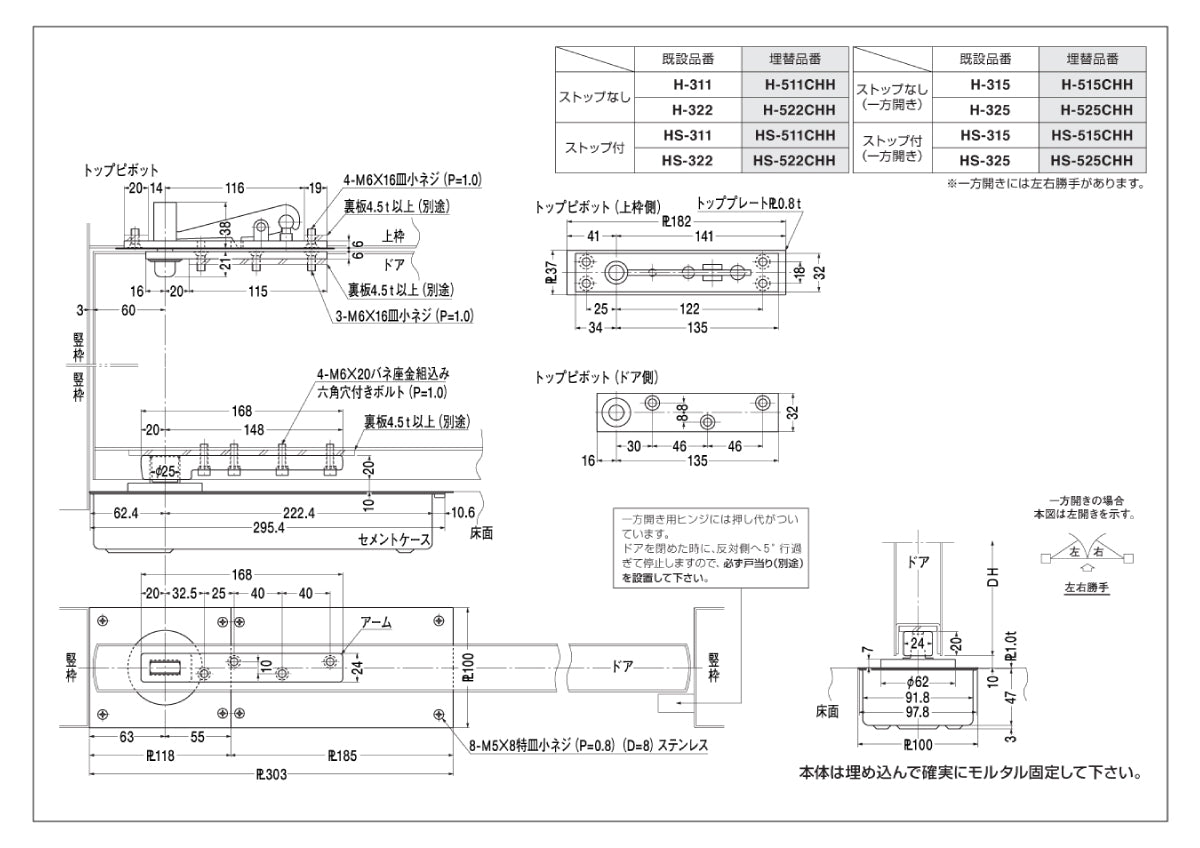

  • 製品図面
  • - ピンチアウト(拡大)操作できます - 製品図面


  • 廃番製品図面(※取替の際の参考にして下さい。
  • 廃番製品図面

[ 製品仕様・特徴 ]

  • フロアヒンジ「200・300シリーズ」交換要領
  • - ピンチアウト(拡大)操作できます - 製品図面

[ 仕様一覧表 ]

仕様一覧表「旧型・廃番フロアヒンジ 200・300シリーズ 一般ドア用」

- 横スクロールで閲覧できます -
旧型・廃番品
(プレートの刻印)
メンテナンス用 取替品(交換・代替品)
本体のみ取替 の場合
(取替用中身本体)
製品一式取替 の場合
(埋替品・斫り替え品)
  ストップ無し ストップ付き ストップ無し ストップ付き ストップ無し ストップ付き
200シリーズ 211 S-211 211用 取替本体 S-211用 取替本体 H-511CHE HS-511CHE
222 S-222 222用 取替本体 S-222用 取替本体 H-522CHE HS-522CHE
H-211 HS-211 H-211用 取替本体 HS-211用 取替本体 H-511CHU HS-511CHU
H-222 HS-222 H-222用 取替本体 HS-222用 取替本体 H-522CHU HS-522CHU
K-211 KS-211 K-211用 取替本体 KS-211用 取替本体 H-511CHK HS-511CHK
K-222 KS-222 K-222用 取替本体 KS-222用 取替本体 H-522CHK HS-522CHK
120 220 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-522CHG HS-522CHG
222CHA S-222CHA H-522CHG HS-522CHG
H-120 H-220 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-522Z HS-522Z
H-222CHB HS-222CHB H-522Z HS-522Z
110 210 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-511CHF HS-511CHF
H-110 H-210 H-511Z HS-511Z
K-110 K-210 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-511CHK HS-511CHK
K-120 K-220 H-522CHK HS-522CHK
300シリーズ H-311 HS-311 H-511CHD HS-511CHD H-511CHH HS-511CHH
H-322 HS-322 H-522CHD HS-522CHD H-522CHH HS-522CHH
H-315 HS-315 H-515CHD HS-515CHD H-515CHH HS-515CHH
H-325 HS-325 H-525CHD HS-525CHD H-525CHH HS-525CHH
H-311CH HS-311CH H-511CHC HS-511CHC H-511CHF HS-511CHF
H-311U HS-311U 取替用本体は製造されていません。
右記の製品一式にて、お取替ください。
H-511 HS-511
H-322U HS-322U H-522 HS-522
H-315U HS-315U H-515 HS-515
H-325U HS-325U H-525 HS-525
