NEWSTAR - フロアヒンジ


1-1.一般ドア用(アルミ製・スチール製・ステンレス製などの 框ドア用 ) フロアヒンジ

開閉様式・扉様態・特徴 商品写真 ストップ無し ストップ付き ドア適用サイズ
(DW × DHmm)
ドア重量
(kg以下)
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外90°
    ストップ角度:90°
    主に玄関ドア用
一般ドア用 フロアヒンジ:30,S-30,40,S-40 30 S-30 950 × 2100 110
40 S-40 1050 × 2400 185
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-501 HS-501 450~800 × 1800 15~45
H-511 HS-511 900 × 2100 70
H-522 HS-522 950 × 2100 105
一般ドア用 フロアヒンジ:H-1300,HS-1300,H-1400,HS-1400 H-1300 HS-1300 950 × 2100 110
H-1400 HS-1400 1050 × 2400 185
  • 中心吊り・自由開き(105°~120°)、ストップ切替型
  • 中心吊り・自由開き
    ストップ無し:内外105°
    ストップ付き:内外120°
    ストップ切替型
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:A-1300,A-1400,A-1500,A-1600 A-1300 950 × 2100 110
A-1400 1050 × 2400 185
A-1500 1400 × 2400 240
A-1600 1800 × 2700 280
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 中心吊り・一方開き
    一方120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-505 HS-505 450~800 × 1800 15~45
H-515 HS-515 900 × 2100 70
H-525 HS-525 950 × 2100 105
一般ドア用 フロアヒンジ:H-835,HS-835,H-845,HS-845,H-855,HS-855 H-835 HS-835 950 × 2100 110
H-845 HS-845 1050 × 2400 185
H-855 HS-855 1200 × 2400 280
  • 持出吊り・一方開き(120°~180°)、ストップ角度:90°
  • 持出吊り・一方開き
    ストップ無し:一方180°
    ストップ付き:一方120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:O-835,OS-835,O-845,OS-845,O-855,OS-855 O-835 OS-835 950 × 2100 110
O-845 OS-845 1050 × 2400 185
O-855 OS-855 1200 × 2400 280
  • 持出吊り・一方開き(180°)、ストップ切替型
  • 偏芯 持出吊り・一方開き
    一方180°
    ストップ切替型
    偏芯なので 沓摺の切欠不要
    薄型
一般ドア用 フロアヒンジ:2250,2350,2450,2550 2250 950 × 2100 70
2350 1050 × 2400 110
2450 1200 × 2400 150
2550 1600 × 2400 180

1-2.一般ドア用( 木製ドア用 ) フロアヒンジ

開閉様式・扉様態・特徴 写真 ストップ無し ストップ付き ドア適用サイズ
(DW × DHmm)
ドア重量
(kg以下)
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
木製ドア用 フロアヒンジ:H-501KW,HS-501KW,H-505KW,HS-505KW,H-515KW,HS-515KW H-501KW HS-501KW 450~800 × 1800 15~45
H-511KW HS-511KW 900 × 1200 70
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 中心吊り・一方開き
    一方120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
H-505KW HS-505KW 450~800 × 1800 15~45
H-515KW HS-515KW 900 × 1200 70
  • 中心吊り・一方開き(120°~180°)、ストップ角度:90°
  • 持出吊り・一方開き
    ストップ無し:180°
    ストップ付き:120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
木製ドア用 フロアヒンジ:O-835W,OS-835W O-835W OS-835W 950 × 2100 110
  • 中心吊り・一方開き(180°開き)、ストップ切替型
  • 持出吊り・一方開き
    一方180°
    ストップ切替型
    薄型
木製ドア用 フロアヒンジ:2250W 2250W 950 × 2100 70

2.強化ガラスドア用(テンパードア用) フロアヒンジ

開閉様式・扉様態・特徴 写真 ストップ無し ストップ付き ドア適用サイズ
(DW × DHmm)
備考
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外90°
    ストップ角度:90°
    主に玄関ドア用
強化ガラスドア用 フロアヒンジ:E-130,ES-130,E-140,ES-140 E-130 ES-130 914 × 2134
E-140 ES-140 1067 × 2438
  • 中心吊り・自由開き(120°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
強化ガラスドア用 フロアヒンジ:E-511,ES-511,E-522,ES-522
※軽量ドア用
E-511 ES-511 762 × 2134 内部ドア用
E-522 ES-522 外部ドア用
強化ガラスドア用 フロアヒンジ:E-1300,ES-1300,E-1400,ES-1400 E-1300 ES-1300 914 × 2134
E-1400 ES-1400 1067 × 2134
  • 中心吊り・一方開き(105°~120°)、ストップ角度:90°
  • 中心吊り・自由開き
    ストップ無し:105°
    ストップ付き:120°
    ストップ切替型
    薄型(浅いスラブに対応)
強化ガラスドア用 フロアヒンジ:G-1300,G-1400,G-1500 G-1300 914 × 2134
G-1400 1067 × 2134
G-1500 1219 × 2438
  • 中心吊り・一方開き(一方120°~180°)、ストップ角度:90°
  • 中心吊り・一方開き
    ストップ無し:180°
    ストップ付き:120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
強化ガラスドア用 フロアヒンジ:E-835,ES-835,E-845,ES-845 E-835 ES-835 914 × 2134
E-845 ES-845 1067 × 2134
  • 持出吊り・一方開き(一方120°~180°)、ストップ角度:90°
  • 持出吊り・一方開き
    ストップ無し:180°
    ストップ付き:120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
強化ガラスドア用 フロアヒンジ:O-835G,OS-835G,O-845G,OS-845G O-835G OS-835G 914 × 2134
O-845G OS-845G 1067 × 2134
  • 中心吊り・自由開き
    ※手動開閉(バネ・油圧なし)
    通常開閉のない小扉やショーケースなどに使用。
強化ガラスドア用 ピボットヒンジ:E-110 E-110 914 × 2134 ※手動開閉※

3.防火ドア用 フロアヒンジ

開閉様式・扉様態・特徴 写真 ストップ無し ストップ付き ドア適用サイズ
(DW × DHmm)
ドア重量
(kg以下)
  • 中心吊り・一方開き(一方180°)、ストップ無しのみ
  • 中心吊り・一方開き
    一方180°
    防火ドア用なので
    ストップ無しのみ
防火ドア用 フロアヒンジ:F-835,F-845,F-855,F-865 F-835 1200 × 2400 110
F-845 1500 × 2400 185
F-855 2200 × 2400 280
F-865 3000 × 2400 400

4-1.アクアヒンジ( 簡易防水型 )・一般ドア用

写真 開閉様式・扉様態・特徴 ストップ無し ストップ付き 深さ
(mm)
ドア適用サイズ
(DW × DHmm)
ドア重量
(kg以下)
アクアヒンジ(簡易防水型)・一般ドア用
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外90°
    ストップ角度:90°
    主に玄関ドア用
AQ 30 AQ S-30 108 950 × 2100 110
AQ 40 AQ S-40 112 1050 × 2400 185
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外120°
    ストップ角度:90°
    薄型(浅いスラブに対応)

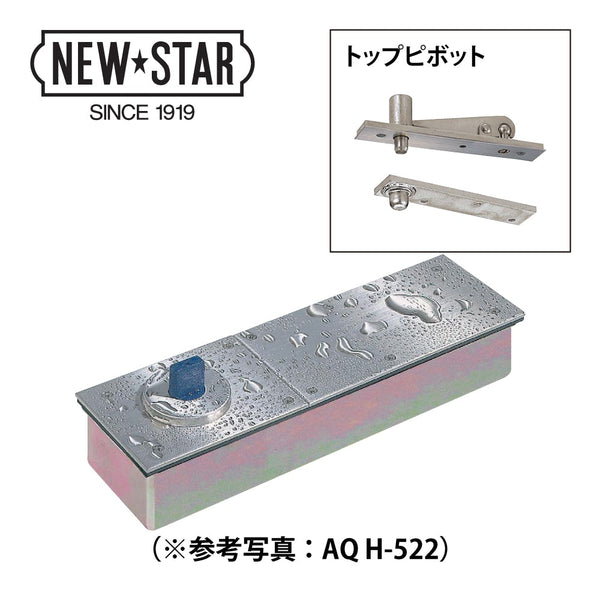

AQ H-501 AQ HS-501 57 450~800 × 1800 15~45
AQ H-511 AQ HS-511 900 × 2100 70
AQ H-522 AQ HS-522 950 × 2100 105
AQ H-1300 AQ HS-1300 55.6 950 × 2100 110
AQ H-1400 AQ HS-1400 1050 × 2400 185
  • 中心吊り・自由開き(105°~120°)、ストップ切替型
  • 中心吊り・自由開き
    ストップ無し:内外105°
    ストップ付き:内外120°
    ストップ切替型
    薄型(浅いスラブに対応)
AQ A-1300 950 × 2100 110
AQ A-1400 1050 × 2400 185
AQ A-1500 75.4 1400 × 2400 240
AQ A-1600 1800 × 2700 280
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 中心吊り・一方開き
    一方120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
AQ H-505 AQ HS-505 57 450~800 × 1800 15~45
AQ H-515 AQ HS-515 900 × 2100 70
AQ H-525 AQ HS-525 950 × 2100 105

4-2.アクアヒンジ( 簡易防水型 )・強化ガラスドア用

写真 開閉様式・扉様態・特徴 ストップ無し ストップ付き 深さ
(mm)
ドア適用サイズ
(DW × DHmm)
備考
アクアヒンジ(簡易防水型)・強化ガラスドア用
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外90°
    ストップ角度:90°
    主に玄関ドア用
AQ E-130 AQ ES-130 113 914 × 2134
AQ E-140 AQ ES-140 118 1067 × 2438
  • 中心吊り・自由開き(120°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
AQ E-511 AQ ES-511 57 762 × 2134 内部ドア用
AQ E-522 AQ ES-522 外部ドア用
AQ E-1300 AQ ES-1300 55.6 914 × 2134
AQ E-1400 AQ ES-1400 1067 × 2134
  • 中心吊り・一方開き(105°~120°)、ストップ角度:90°
  • 中心吊り・自由開き
    ストップ無し:105°
    ストップ付き:120°
    ストップ切替型
    薄型(浅いスラブに対応)
AQ G-1300 914 × 2134
AQ G-1400 1067 × 2134
AQ G-1500 75.4 1219 × 2438

5-1.防浸形フロアヒンジ( 完全防水型 )・一般ドア用

開閉様式・扉様態・特徴 商品写真 ストップ無し ストップ付き ドア適用サイズ
(DW × DHmm)
ドア重量
(kg以下)
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外120°
    ストップ角度:90°
防浸形フロアヒンジ:USh-1300,USHS-1300,USH-1400,USHS-1400 US H-1300 US HS-1300 950 × 2100 110
US H-1400 US HS-1400 1050 × 2400 185
  • 持出吊り・一方開き(内外180°)、ストップ角度:90°
  • 持出吊り・一方開き
    一方180°
    ストップ角度:90°
    薄型(浅いスラブに対応)
防浸形フロアヒンジ・一般ドア用:US-2250,US-2350,US-2450,US-2550 US-2250 950 × 2100 70
US-2350 1050 × 2100 110
US-2450 1200 × 2400 150
US-2550 1600 × 2400 180

5-2.防浸形フロアヒンジ( 完全防水型 )・強化ガラスドア用

開閉様式・扉様態・特徴 写真 ストップ無し ストップ付き ドア適用サイズ
(DW × DHmm)
ドア重量
(kg以下)
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 中心吊り・自由開き
    内外120°
    ストップ角度:90°
    薄型(浅いスラブに対応)
木製ドア用 フロアヒンジ:H-501KW,HS-501KW,H-505KW,HS-505KW,H-515KW,HS-515KW US E-1300 US ES-1300 914 × 2134
US E-1400 US ES-1400 1067 × 2134
