コレクション: ニュースター - 一般ドア用 フロアヒンジ

- 横スクロールで閲覧できます -
開閉様式・扉様態・特徴 商品写真 品番・刻印 ドア適用
ストップ無し ストップ付き サイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 内外90°開き
    ストップ角度:90°
    主に玄関ドア用
一般ドア用 フロアヒンジ:30,S-30,40,S-40 30 S-30 950 × 2100 110
40 S-40 1050 × 2400 185
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)

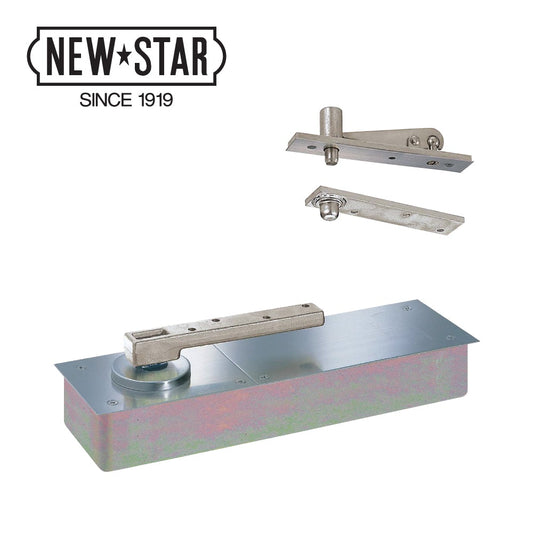

一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-501 HS-501 450~800
× 1800
15~45
H-511 HS-511 900 × 2100 70
H-522 HS-522 950 × 2100 105

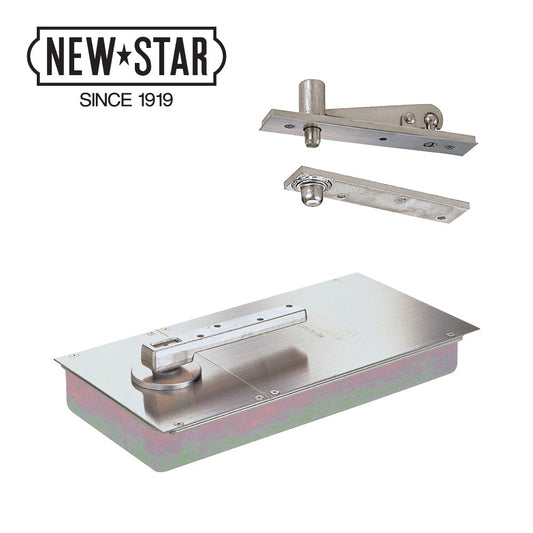

一般ドア用 フロアヒンジ:H-1300,HS-1300,H-1400,HS-1400 H-1300 HS-1300 950 × 2100 110
H-1400 HS-1400 1050 × 2400 185
  • 中心吊り・自由開き(105°~120°)、ストップ切替型
  • ストップ無し:内外105°開き
    ストップ付き:内外120°開き
    ストップ切替型
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:A-1300,A-1400,A-1500,A-1600 A-1300 950 × 2100 110
A-1400 1050 × 2400 185
A-1500 1400 × 2400 240
A-1600 1800 × 2700 280
中心吊り・一方開き
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 一方120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-505 HS-505 450~800
× 1800
15~45
H-515 HS-515 900 × 2100 70
H-525 HS-525 950 × 2100 105
一般ドア用 フロアヒンジ:H-835,HS-835,H-845,HS-845,H-855,HS-855 H-835 HS-835 950 × 2100 110
H-845 HS-845 1050 × 2400 185
H-855 HS-855 1200 × 2400 280
持出吊り・一方開き
  • 持出吊り・一方開き(120°~180°)、ストップ角度:90°
  • ストップ無し:一方180°開き
    ストップ付き:一方120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:O-835,OS-835,O-845,OS-845,O-855,OS-855 O-835 OS-835 950 × 2100 110
O-845 OS-845 1050 × 2400 185
O-855 OS-855 1200 × 2400 280
  • 持出吊り・一方開き(180°)、ストップ切替型
  • ※偏芯型、一方180°開き
    ストップ切替型
    偏芯なので 沓摺の切欠不要
    薄型
一般ドア用 フロアヒンジ:2250,2350,2450,2550 2250 950 × 2100 70
2350 1050 × 2400 110
2450 1200 × 2400 150
2550 1600 × 2400 180
