  • NEWSTAR
  • 商品コード: ns hs-211-b

ニュースターの旧型フロアヒンジ(廃番品)の取替・交換品。

ニュースター フロアヒンジ HS-211(廃盤品)用 取替本体 【ストップ付き, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

ニュースター フロアヒンジ HS-211(廃盤品)用 取替本体 【ストップ付き, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

通常価格 ¥23,760[税込]
通常価格 セール価格 ¥23,760
セール 売り切れ

発送日目安 -

10日~2週間ほど。

※注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210


商品概要

商品分類
旧型フロアヒンジ(廃番品)の取替用本体
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型式
HS-211用 取替本体(※フロアヒンジの 中身本体のみ
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(最大開き角度:120°)
ストップ機能
ストップ付き(ストップ角度:90°)
左右勝手
共通
既設品のフロアプレート
※既設品の品番特定の際の参考にして下さい。
  • 大プレート:サイズ 146×205、「HS-211」の刻印あり。
  • 小プレート:サイズ 146×103、
  • 軸心:63mm

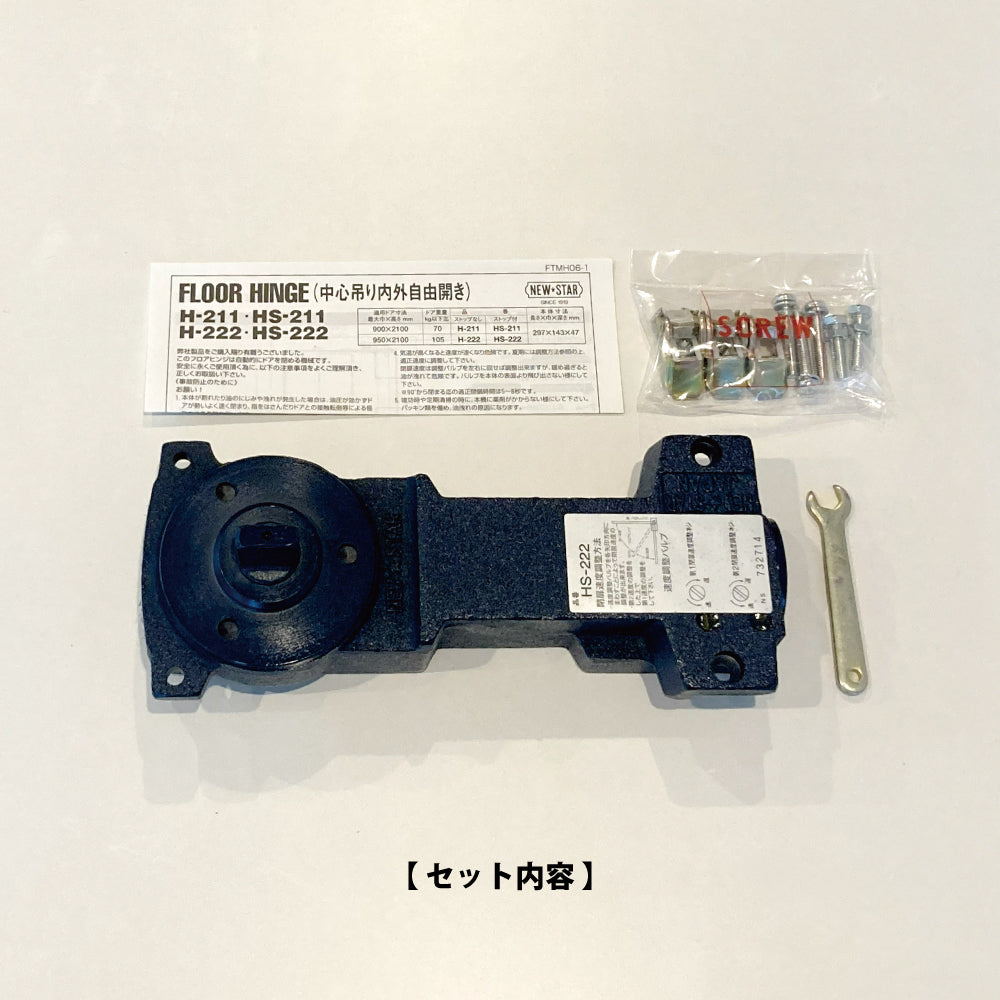

セット内容
  • 取替用本体 : 1台
  • ドア召し合せ・ドア幅方向調整金具:3個
  • ドア召し合せ・ドア幅方向調整ネジ:セムスなべ小ネジ (M6×35 P=2) 3本
  • ドア幅方向調整ネジ:十字穴付き六角ボルト (M6×25) 2本
  • ドア幅方向調整ナット:六角ナット (M6並) 2個
  • プレートビス:十字穴付き特皿小ネジ (M5×8 D=8) 8本
  • スパナ:6mm用 1個
  • 取扱説明書:1部

【特記事項】

  • 本商品は、廃番になったフロアヒンジの取替・修理・交換用の中身本体のみになります。  セメントケース・フロアプレート・アーム・トップピボット等は含まれておりませんので、ご注意願います。
  • 稀に「軸心寸法」や「プレートサイズ」が異なる特殊仕様になっている場合がございます。
    本商品をそのままご注文されても、取付できない・合わない場合が殆どです。  特殊仕様がご必要な方は、改めてお見積りさせていただきますので、下記より別途ご相談下さい。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

  • 廃番製品図面(※取替の際の参考にして下さい。)
  • - ピンチアウト(拡大)操作できます - 製品図面
