アルミなどの軽量ドアやスチールドアに幅広く適応。取替・修理・交換用に。
ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】
ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】
カートへ追加する前に、必ず 「トップピボット」をご選択 下さい。
商品概要
- 商品分類
- フロアヒンジ
- メーカー・ブランド
- NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
- 品番・型番
-
- H-522(トップピボット:標準型)
- H-522 ZⅠ(トップピボット:ドア上部移動調整型)
- 機能・特徴
-
- アルミなどの軽量ドアやスチールドアに幅広く適応。
- 幅100mmのスリム設計。
フロント用の狭いアルミ枠に対応。 - 浅いスラブに対応する薄型タイプ。
- 閉扉速度調整は2バルブ方式。
- 一方開きタイプの「H-505~H-525」シリーズと同形状で同じ納まり。
- 本体移動調整型。
ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。 - ドア上部のトップピボットを移動調整型(ZⅠ型)に変えることで、ドア堅枠の隙間(チリ)をトップピボット側で調整することが可能。(ドア幅方向調整)
- 適用ドアの種類
- 一般ドア用
- 開閉様式
- 中心吊り・自由開き(開き角度 : 内外120°開き)
- ストップ機能
- ストップ無し
- 左右勝手
- 共通
- 適用ドア寸法
- DW950 × DH2100mm
- ドア重量
- 105kg以下

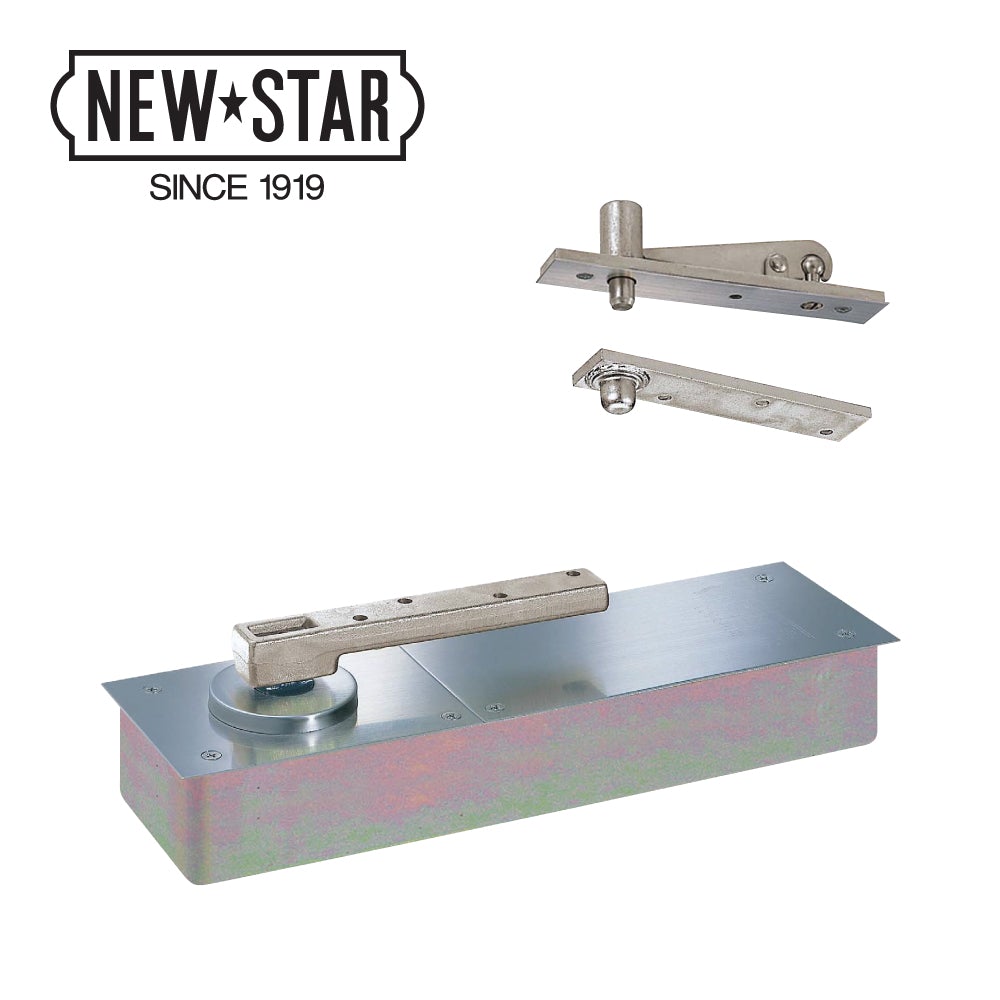

![NEWSTAR(ニュースター) フロアヒンジ H-522](http://ibnez-ec.com/cdn/shop/products/ns_fh_500_d498d4b6-5c69-4156-ba6c-0fd53ae49859.jpg?v=1642589049&width=1445)
![ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_z1_4a0417d8-4ab0-4c0e-bbfd-caca789caea5.jpg?v=1651281583&width=1445)
![ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_h-501_cad_e7e10efe-d5b9-4522-9a87-49e87102d6cd.jpg?v=1651281583&width=1445)
![ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_z1_cad_74ff5228-a80c-498d-bc66-490bd35422c7.jpg?v=1651281583&width=1445)
![ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_h-501_ctl01.jpg?v=1651281583&width=1445)
![ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_h-501_ctl02.jpg?v=1651281583&width=1445)
![ニュースター フロアヒンジ H-522 / H-522 ZⅠ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_ctl_4c54eb40-58e1-4d65-bd2e-1541ce19a70c.jpg?v=1651281595&width=1445)

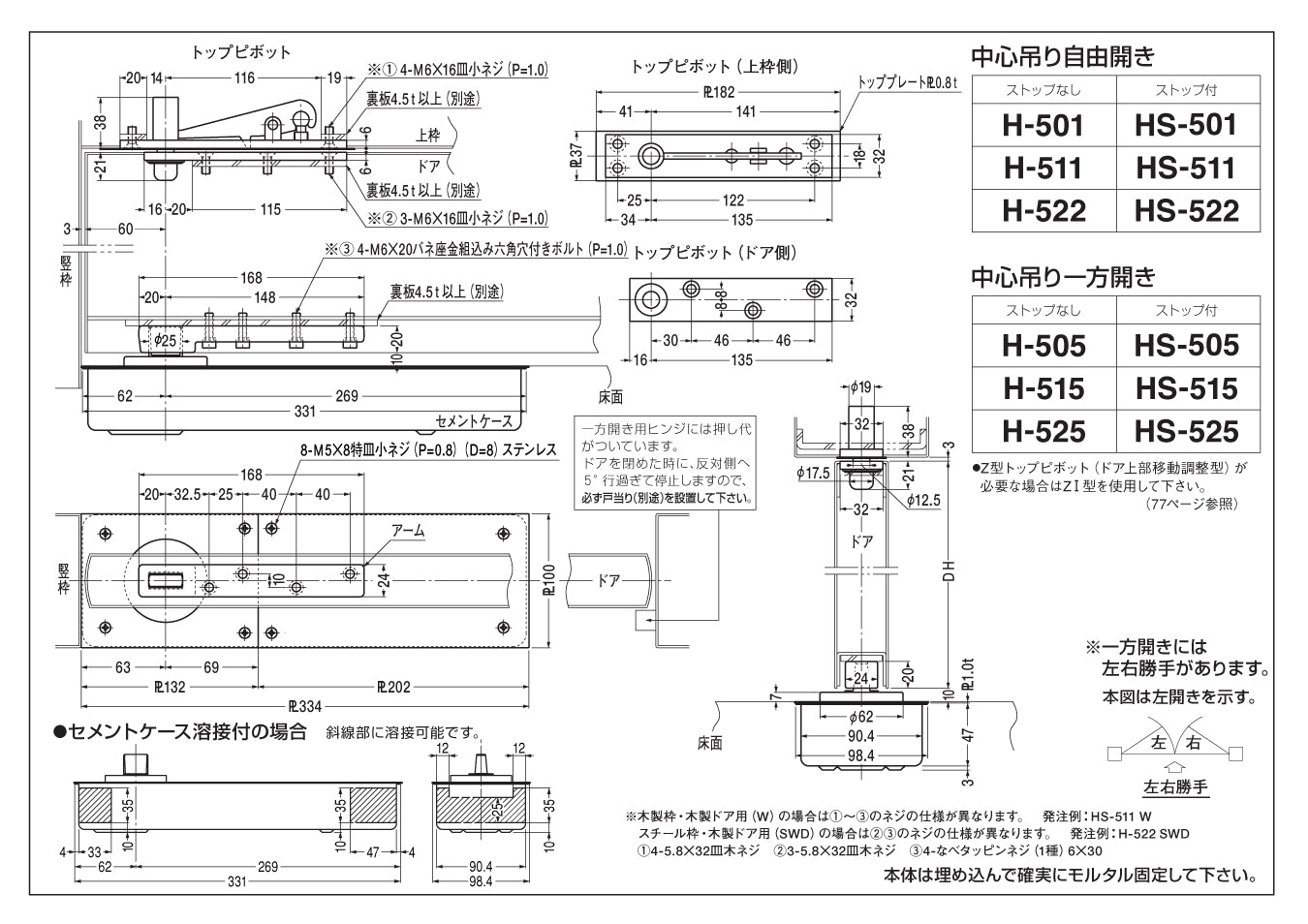

[ 製品図面・納まり図 ]
- 標準品
-
- ピンチアウト(拡大)操作できます -

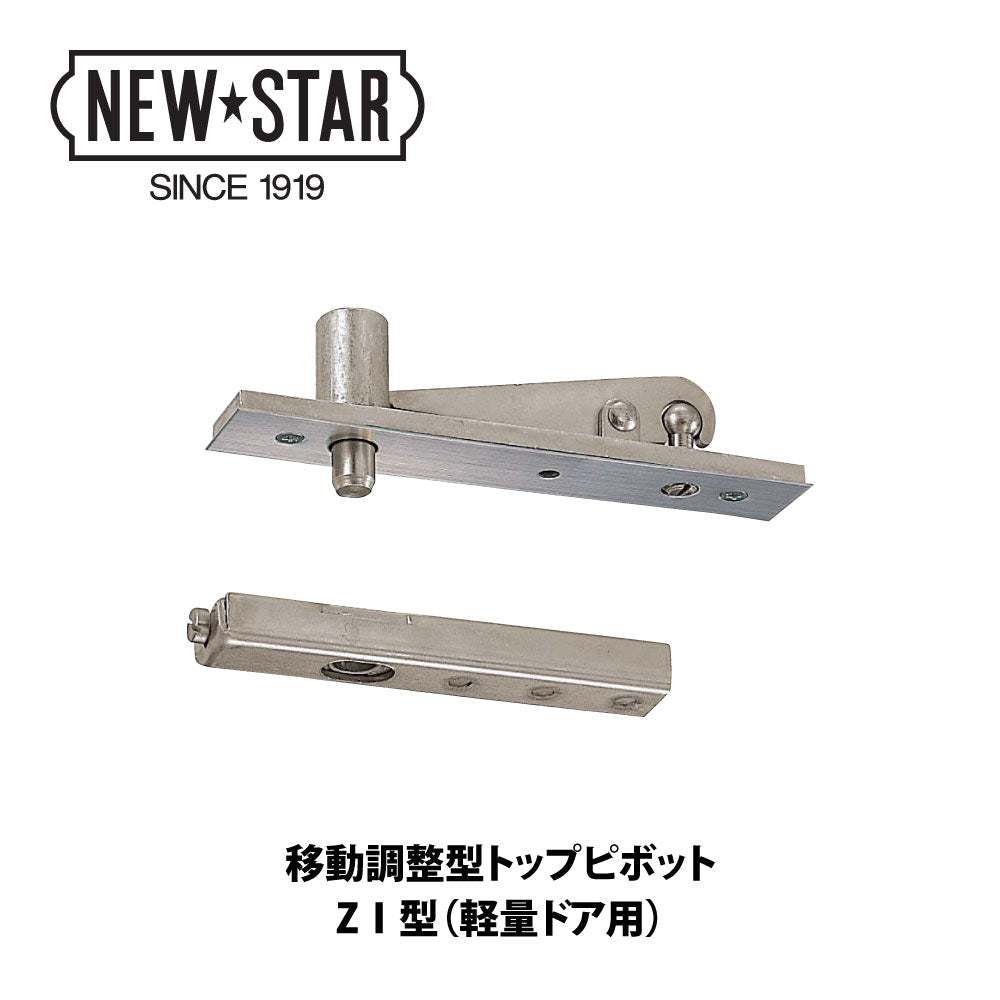

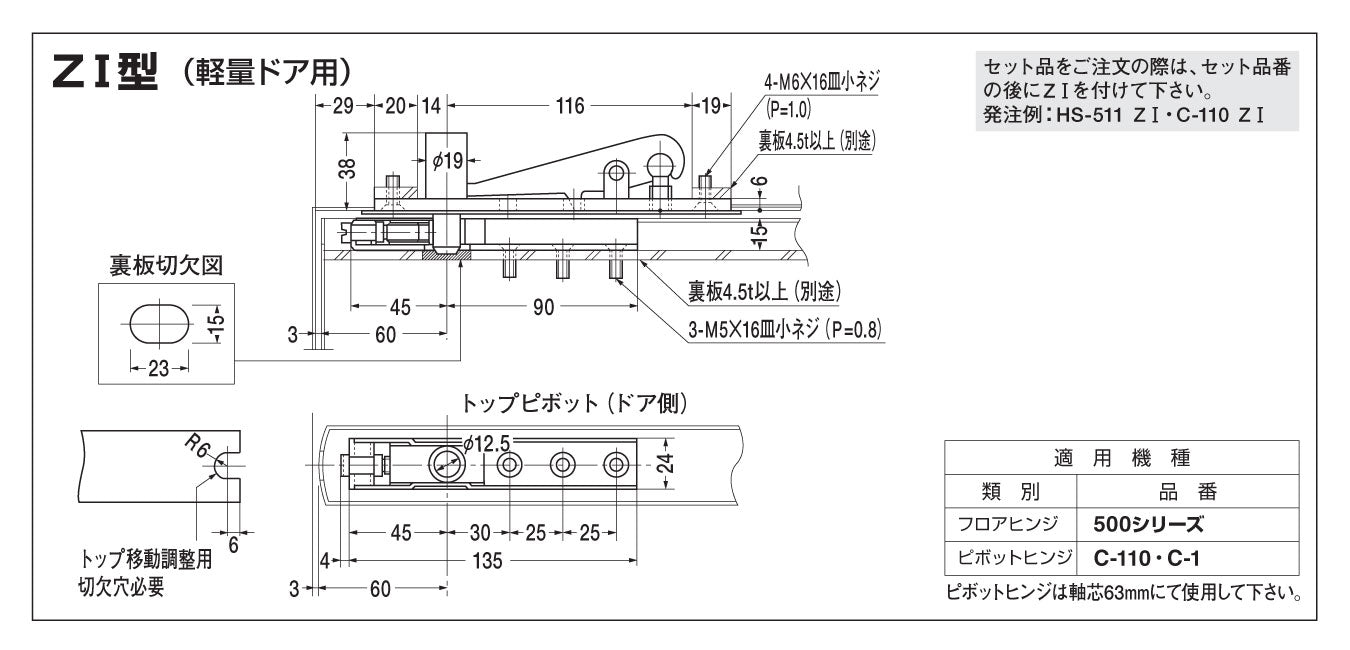

- ZⅠ型トップピボット
-

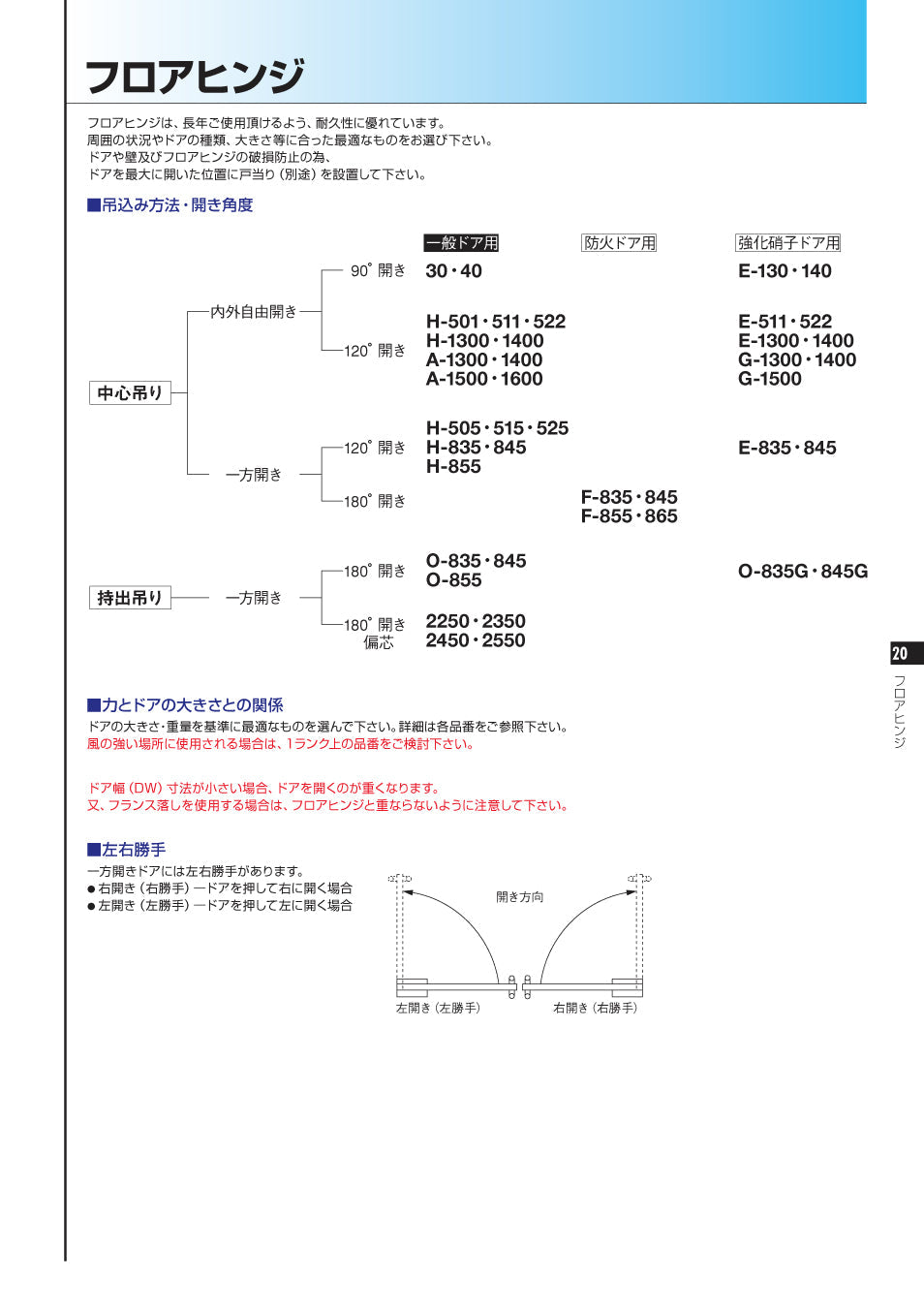

[ 製品仕様・特徴 ]

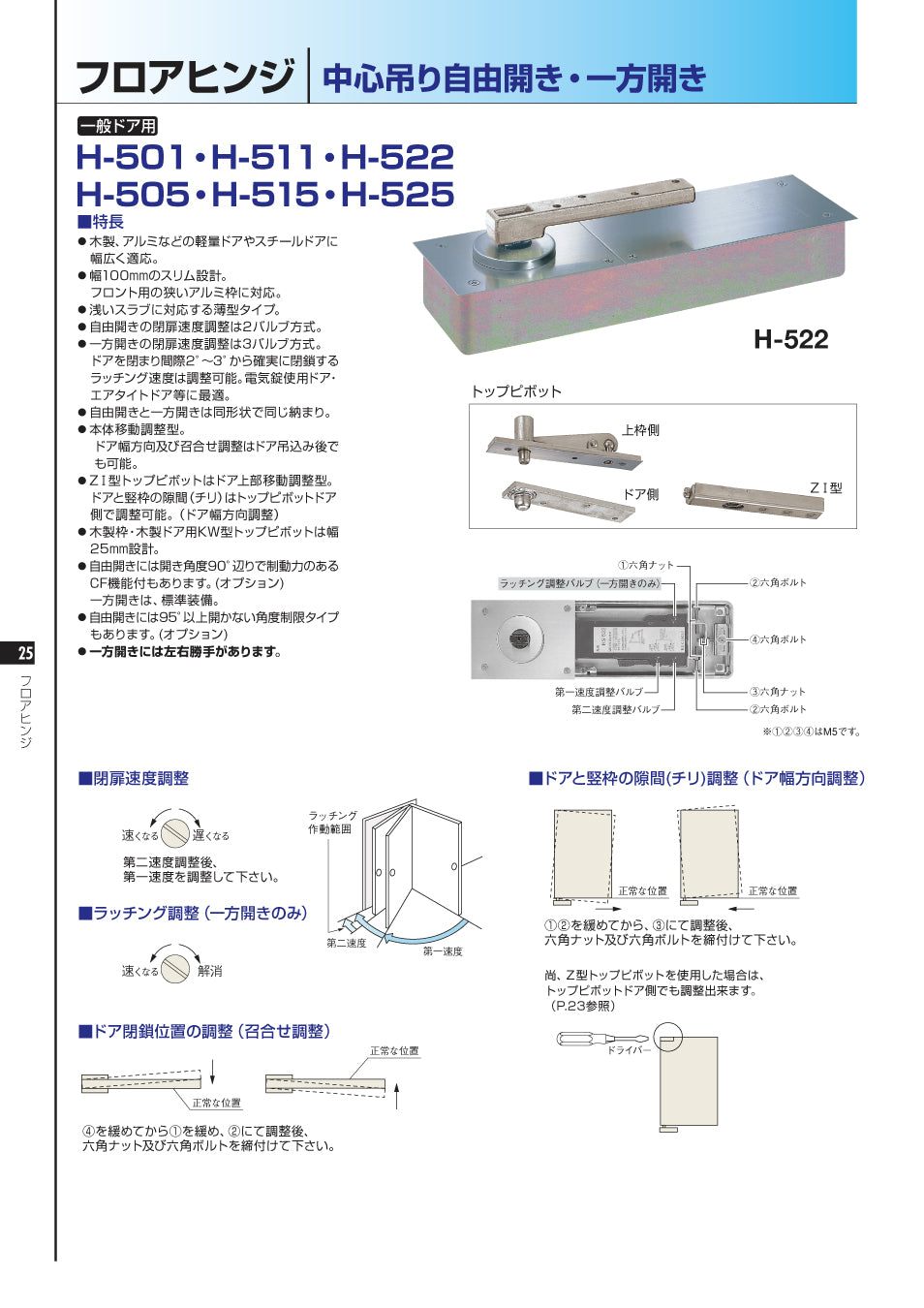

- カタログ「H-501・H-511・H-522」
-
- ピンチアウト(拡大)操作できます -
-
関連カテゴリ

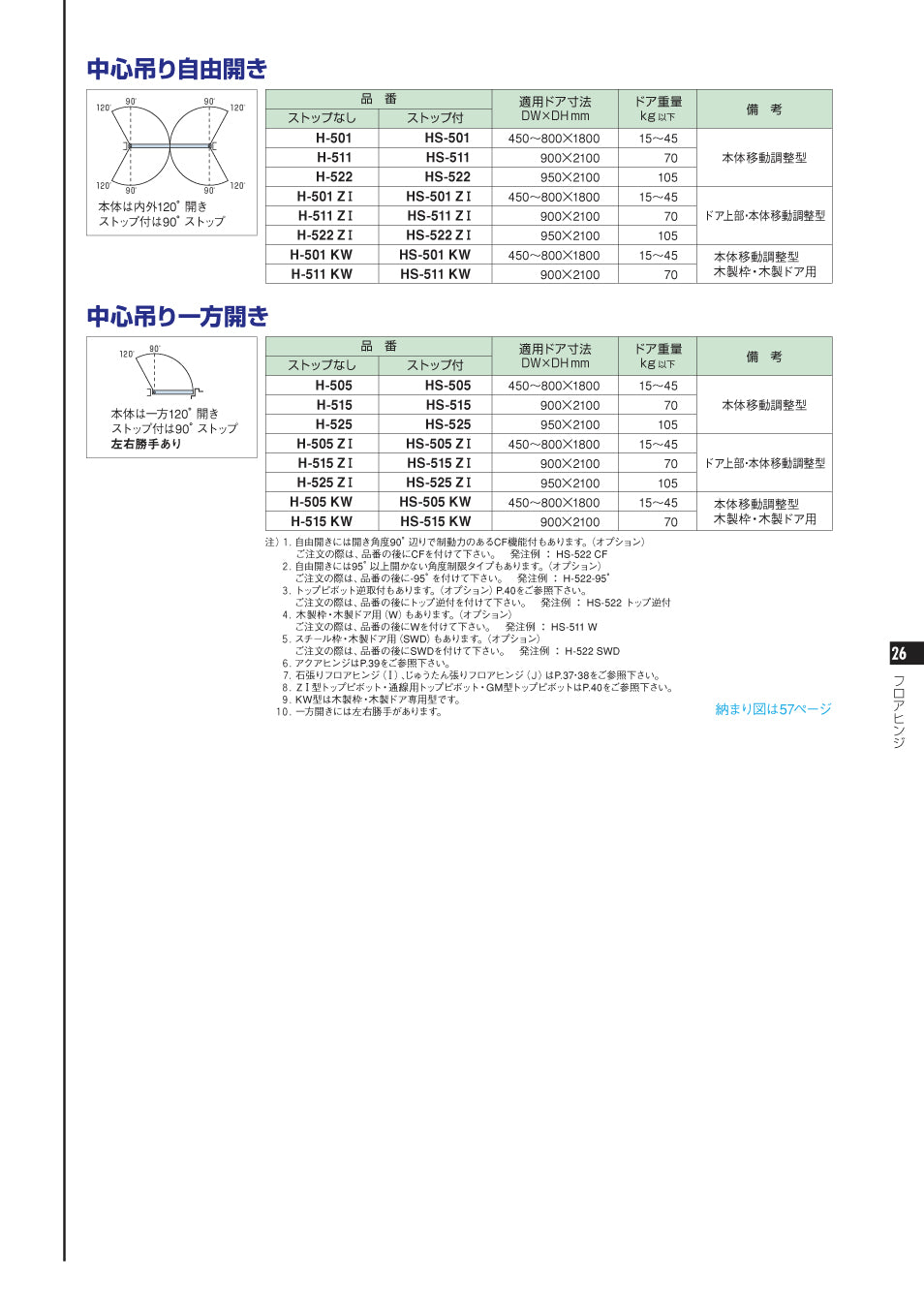

[ 仕様一覧表 ]
- 仕様一覧表(一般ドア用 フロアヒンジ)
- 横スクロールで表示できます -開閉様式・扉様態・特徴 | 商品写真 | 品番・刻印 | ドア適用 | |||
---|---|---|---|---|---|---|
ストップ無し | ストップ付き | サイズ (DW × DHmm) |
ドア重量 (kg以下) |
|||
中心吊り・自由開き |
|
![]() ※軽量ドア用 |
H-501 | HS-501 | 450~800 × 1800 |
15~45 |
H-511 | HS-511 | 900 × 2100 | 70 | |||
H-522 | HS-522 | 950 × 2100 | 105 | |||
中心吊り・一方開き |
|
![]() ※軽量ドア用 |
H-505 | HS-505 | 450~800 × 1800 |
15~45 |
H-515 | HS-515 | 900 × 2100 | 70 | |||
H-525 | HS-525 | 950 × 2100 | 105 |
