浅いスラブに対応する薄型タイプ。取替・修理・交換用として。

ニュースター フロアヒンジ H-1300 / H-1300 ZⅡ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

ニュースター フロアヒンジ H-1300 / H-1300 ZⅡ 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

トップピボット  を選ぶ
通常価格 ¥37,070
通常価格 セール価格 ¥37,070
セール 売り切れ
[税込]   配送料を確認

カートへ追加する前に、必ず 「トップピボット」をご選択 下さい。

発送日目安 -

1週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
フロアヒンジ
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型番
  • H-1300(トップピボット:標準型)
  • H-1300 ZⅡ(トップピボット:ドア上部移動調整型)
機能・特徴
  • 浅いスラブに対応する薄型タイプ。
  • 閉扉速度調整は2バルブ方式。
  • 本体移動調整型。
    ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。
  • ドア上部のトップピボットを移動調整型(ZⅡ型)に変えることで、ドア堅枠の隙間(チリ)をトップピボットドア側で調整することが可能。(ドア幅方向調整)
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(開き角度 : 内外120°開き)
ストップ機能
ストップ無し
左右勝手
共通
適用ドア寸法
DW950 × DH2100mm
ドア重量
110kg以下

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)・特別仕様(防水仕様・石張り仕様など)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様(防水仕様や、石張り仕様など)のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

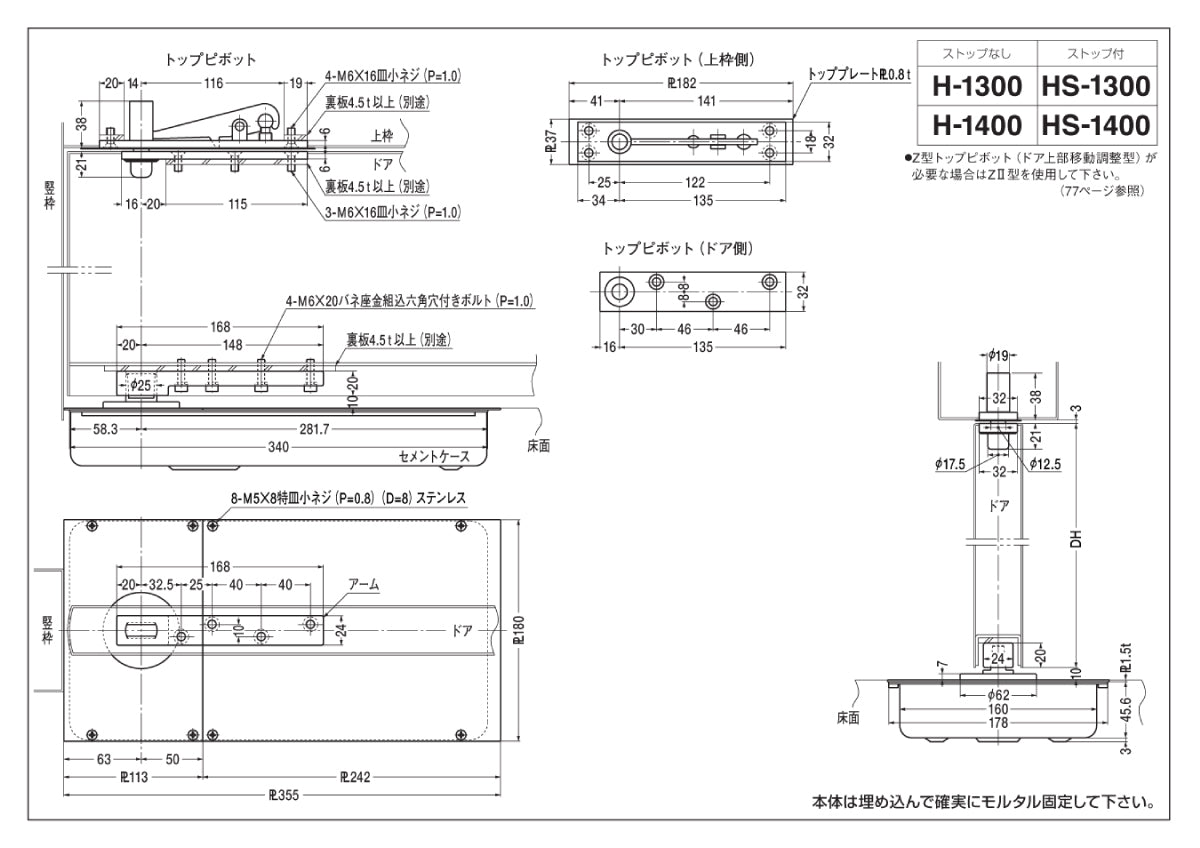

[ 製品図面・納まり図 ]

  • 標準品
  • - ピンチアウト(拡大)操作できます - 納まり図・図面

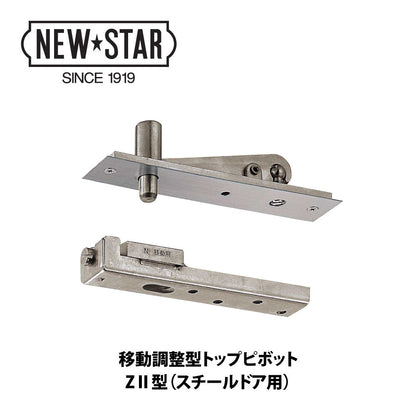

  • ZⅡ型トップピボット
  • ZⅡ型トップピボット

[ 製品仕様・特徴 ]

  • カタログ(フロアヒンジ H-1300・H-1400)
  • - ピンチアウト(拡大)操作できます -

[ 仕様一覧表 ]

- 仕様一覧表(一般ドア用 フロアヒンジ)

- 横スクロールで表示できます -
開閉様式・扉様態・特徴 商品写真 品番・刻印 ドア適用
ストップ無し ストップ付き サイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-1300,HS-1300,H-1400,HS-1400, H-1300 HS-1300 950 × 2100 110
H-1400 HS-1400 1050 × 2400 185
