- 商品コード:ns 2350
偏芯軸を採用しているので沓摺の切り欠きが不要。取替・修理・交換用として。

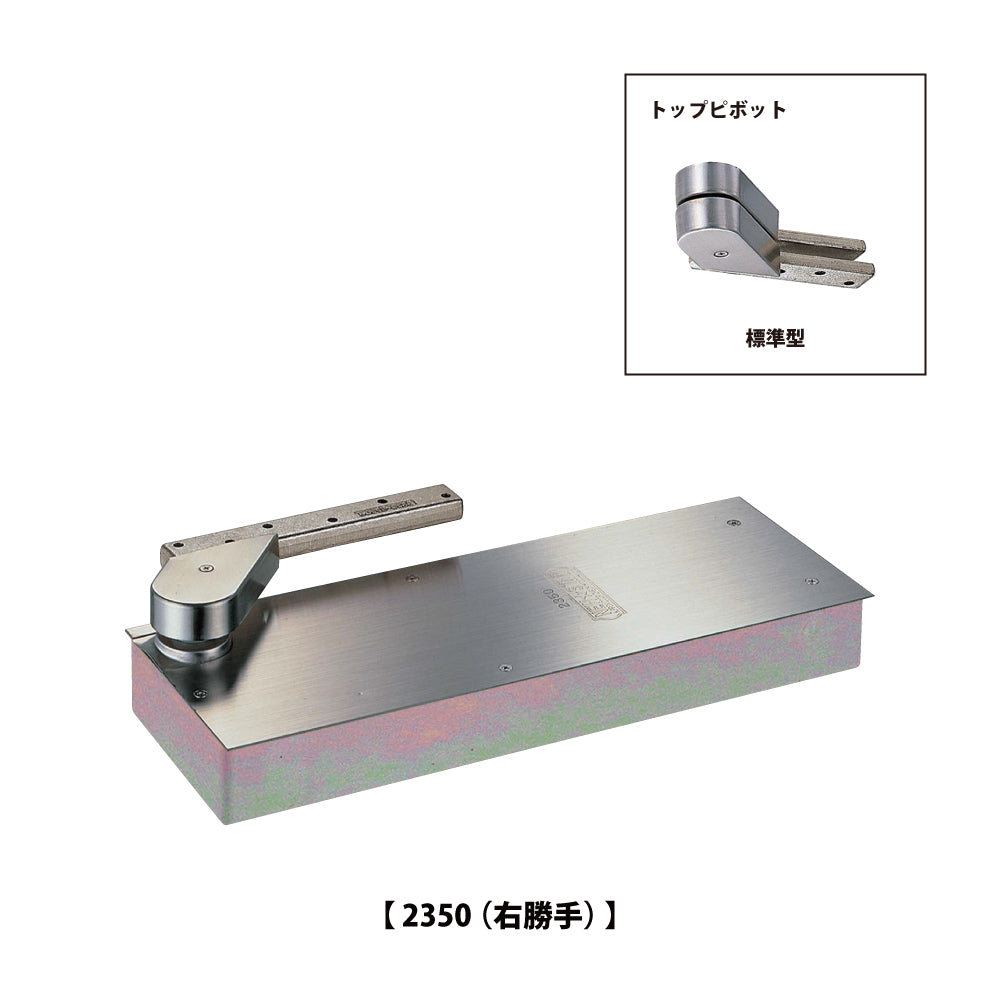

ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】
ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】
カートへ追加する前に、必ず 「トップピボット」「左右勝手」をご選択 下さい。
商品概要
- 商品分類
- フロアヒンジ
- メーカー・ブランド
- NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
- 品番・型番
-

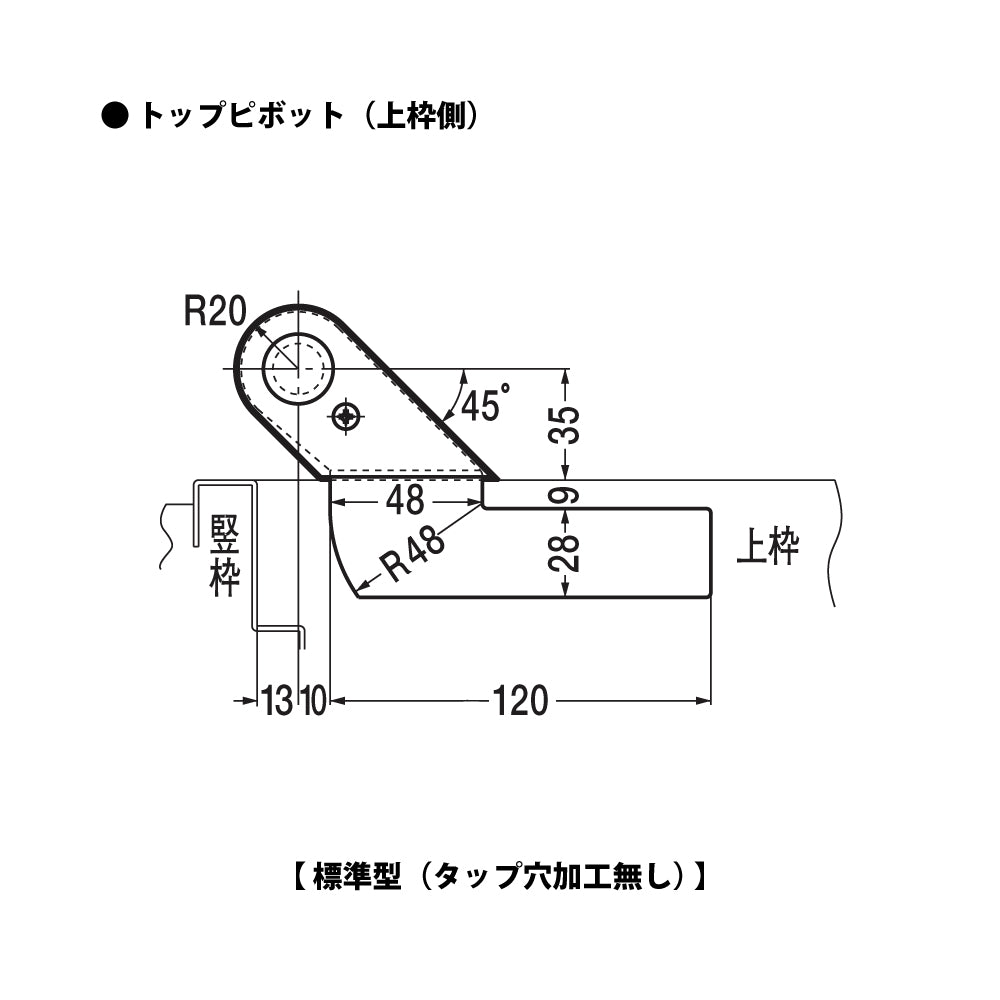

- 2350(標準型トップピボット)

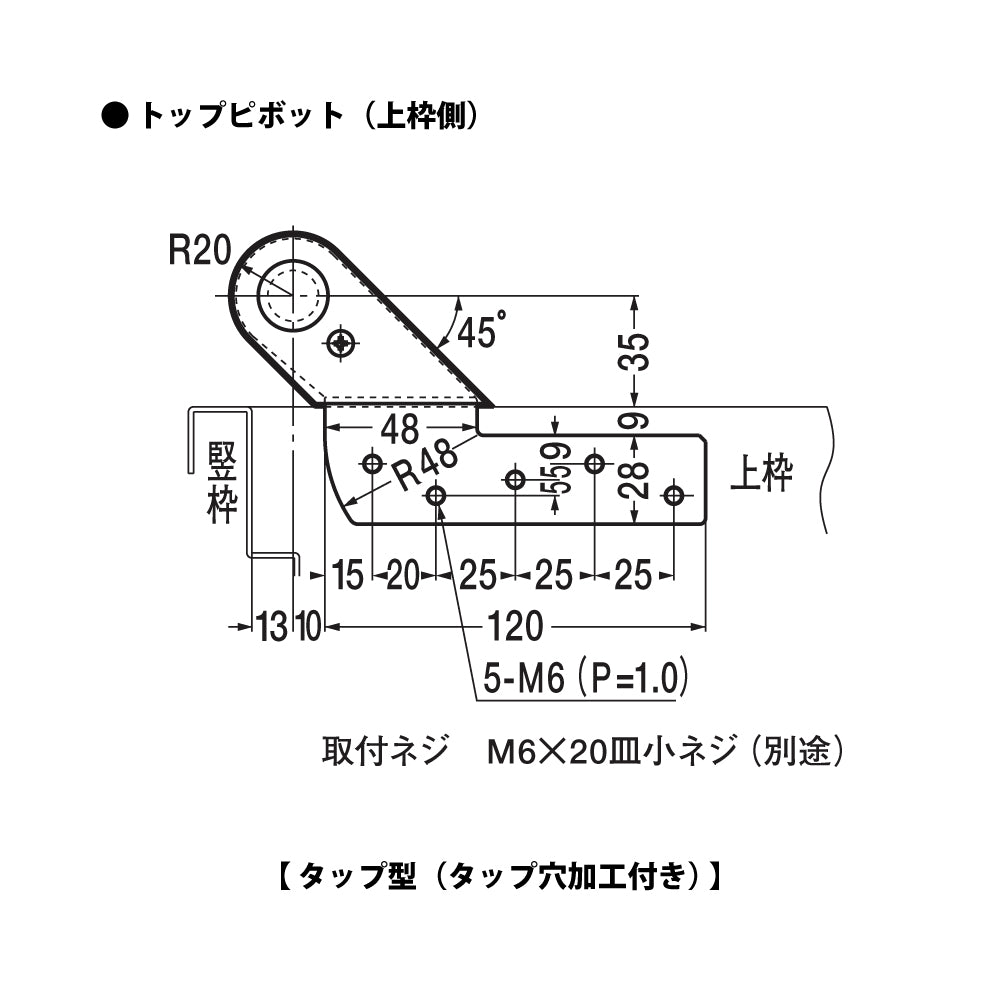

- 2350 TAP(タップ型トップピボット)
- 機能・特徴
-
- 本体の深さが50mmの薄型設計。
- 本体は偏芯軸の採用で沓摺の切替が不要。
- 閉扉速度調整は3バルブ方式。
ドアを閉まり間際2°~3°から確実に閉鎖するラッチング速度は調整可能。エアタイトドアに最適。
- 適用ドアの種類
- 一般ドア用
- 開閉様式
- 持出吊り・一方開き(開き角度:一方180°開き)
- ストップ機能
- ストップ切替型
切替操作はドア吊り込み後でも設定可能。
出荷時は、「ストップ付き」に設定されています。
本機はストップの構造上、90°から5°余分に開けた後、90°ストップします。 - 左右勝手

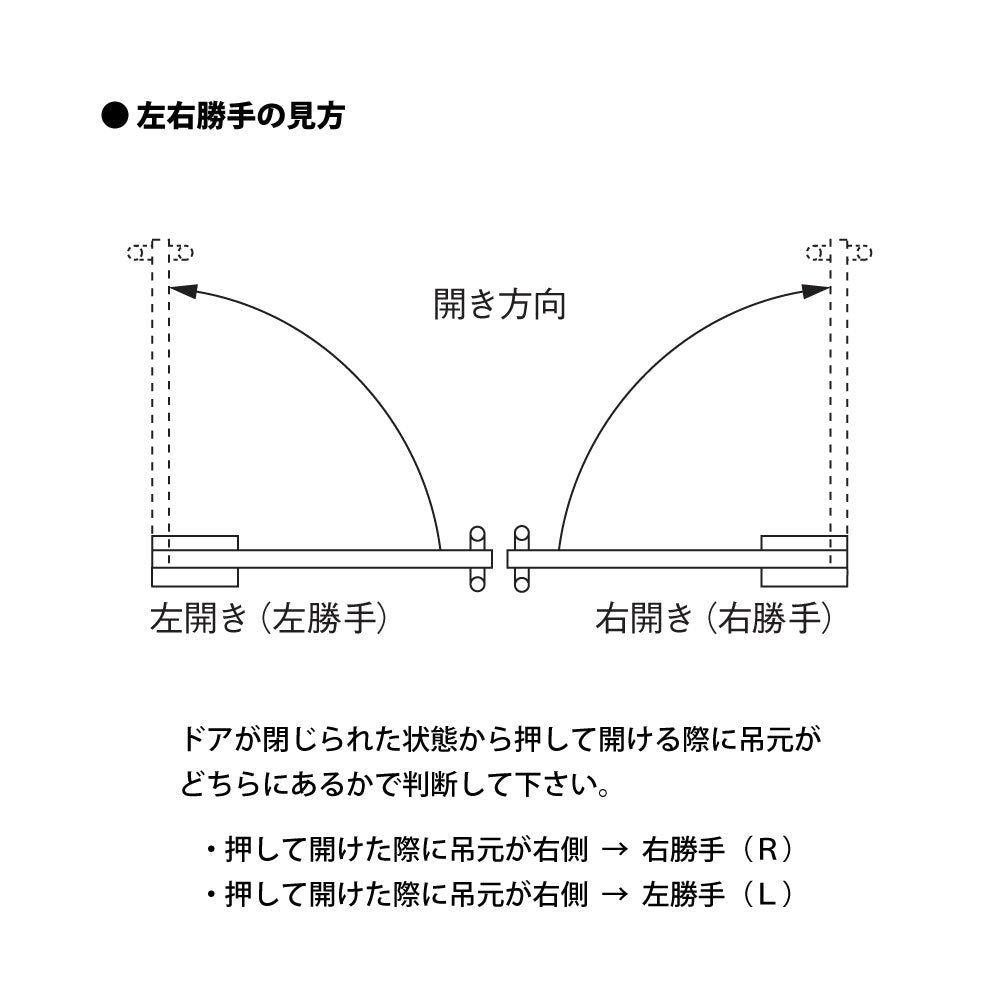

- 左右勝手あり(押し勝手)
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。- 押して開けた際に吊元が右側 → 右勝手
- 押して開けた際に吊元が左側 → 左勝手
- 適用ドア寸法
- DW1050 × DH2400mm
- ドア重量
- 110kg以下
![ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_2350.jpg?v=1713709666&width=1445)
![ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_2250-tp01_fb0de7b1-a46a-40f6-864b-361cc17fcf5e.jpg?v=1713709666&width=1445)
![ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_2250-tp02_7cfa7519-3d78-4862-9b93-8a0f1cba4d7b.jpg?v=1713709666&width=1445)
![ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_2250_cad_05a4f0de-09d7-48bd-9c20-ba6ebde2b29a.jpg?v=1713709666&width=1445)
![ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_fh-lr_9a5c9a02-90f3-49cb-aaa7-544cee43fd36.jpg?v=1713709666&width=1445)
![ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_2250_ctl_8c890982-e84c-4b34-bd5d-f9cd49055470.jpg?v=1713709666&width=1445)
![ニュースター フロアヒンジ 2350 / 2350 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_ctl_f1b405b5-cc12-4111-9426-99b5b5a9f520.jpg?v=1713709666&width=1445)

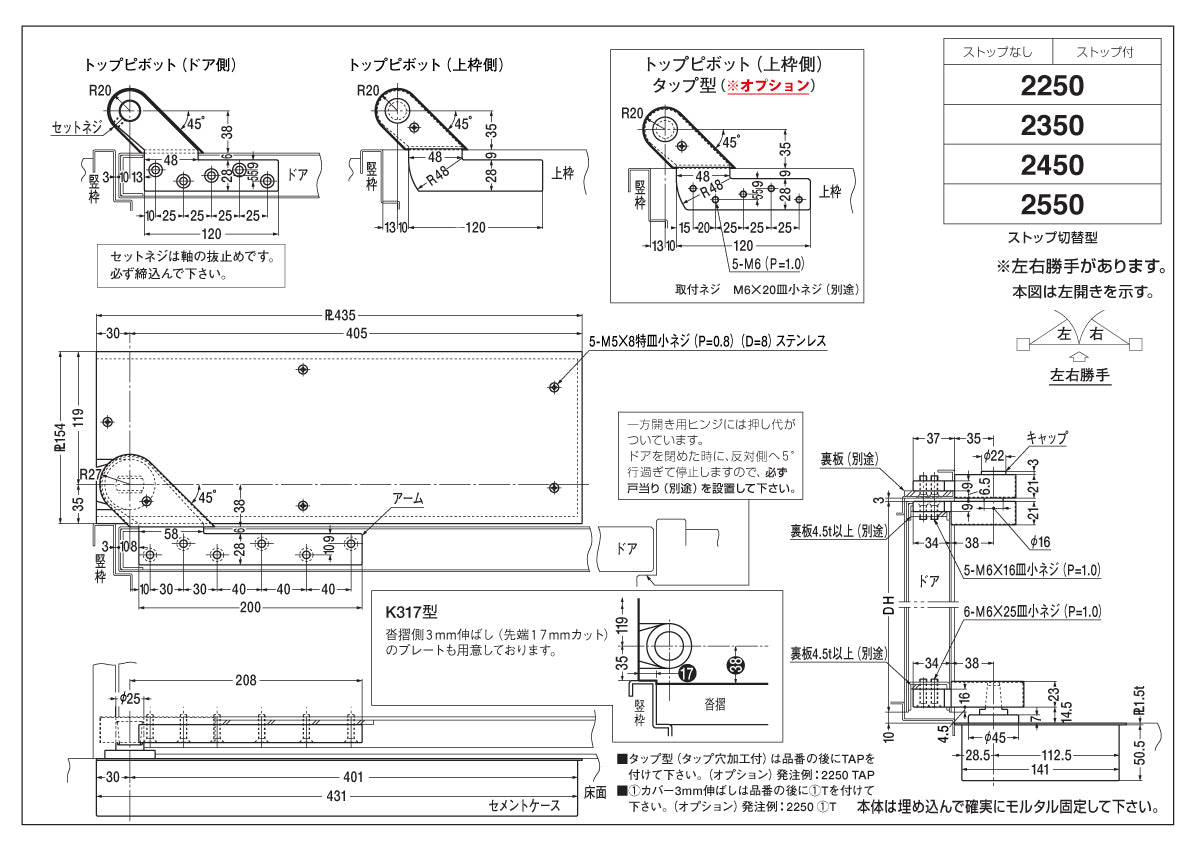

[ 製品図面・納まり図 ]
-
- ピンチアウト(拡大)操作できます -
[ 製品仕様・特徴 ]

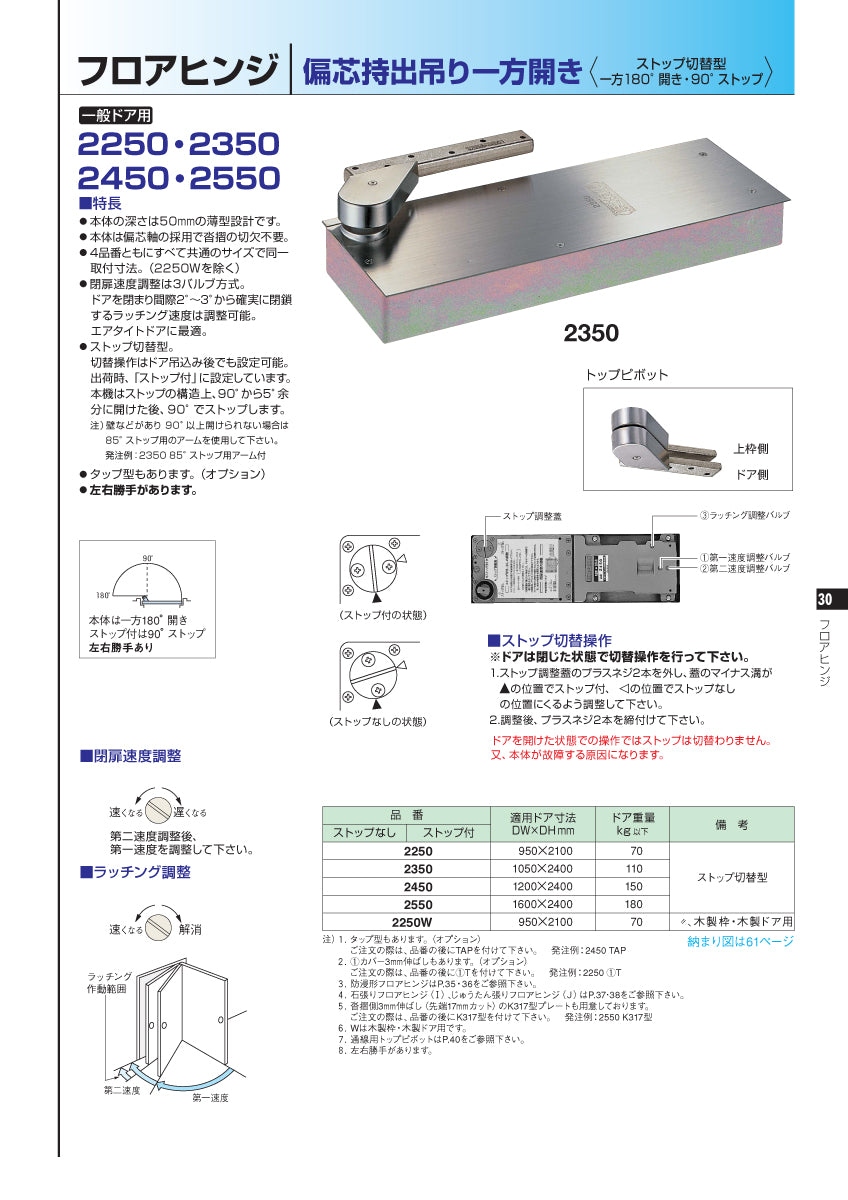

- カタログ「2250・2350・2450・2550」
-
- ピンチアウト(拡大)操作できます -
