木製・アルミなどの軽量ドアやスチールドアに幅広く適応。取替・修理・交換用に。

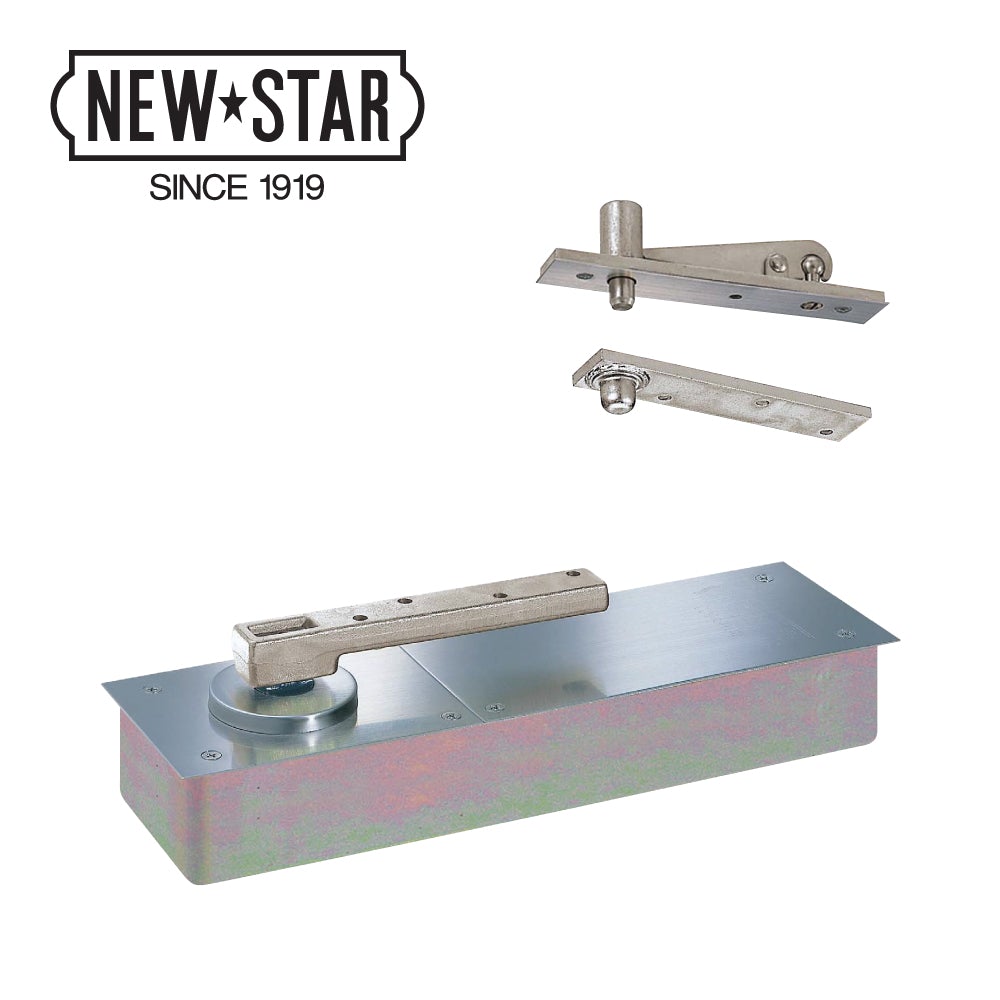

ニュースター フロアヒンジ H-515 / H-515 ZⅠ / H-515 KW 【ストップ無し, 中心吊り・一方開き(一方120°開き), 一般ドア用・木製ドア用, NEWSTAR】

ニュースター フロアヒンジ H-515 / H-515 ZⅠ / H-515 KW 【ストップ無し, 中心吊り・一方開き(一方120°開き), 一般ドア用・木製ドア用, NEWSTAR】

トップピボット  を選ぶ
左右勝手  を選ぶ
通常価格 ¥24,090
通常価格 セール価格 ¥24,090
セール 売り切れ
[税込]   配送料を確認

カートへ追加する前に、必ず 「トップピボット」「左右勝手」をご選択 下さい。

発送日目安 -

10日~2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
フロアヒンジ
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型番
  • H-515(トップピボット:標準型)

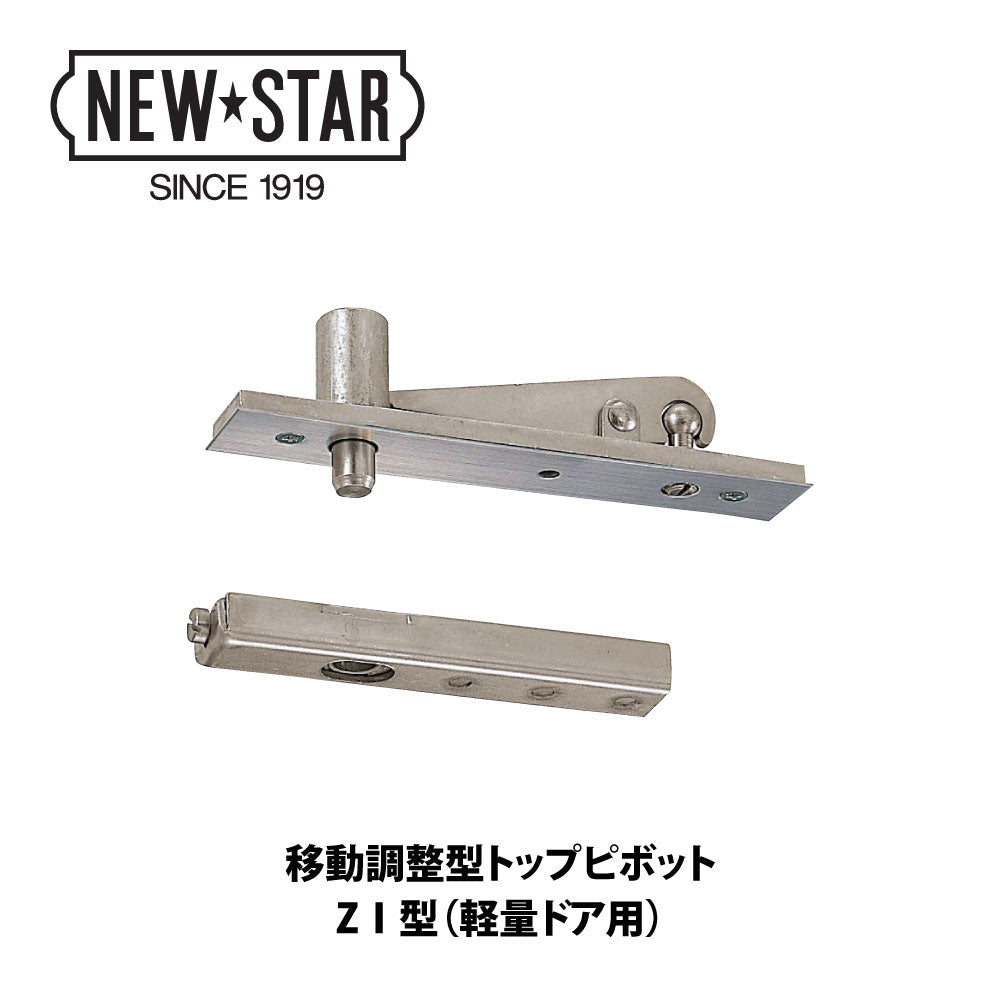

  • H-515 ZⅠ(トップピボット:ドア上部移動調整型)

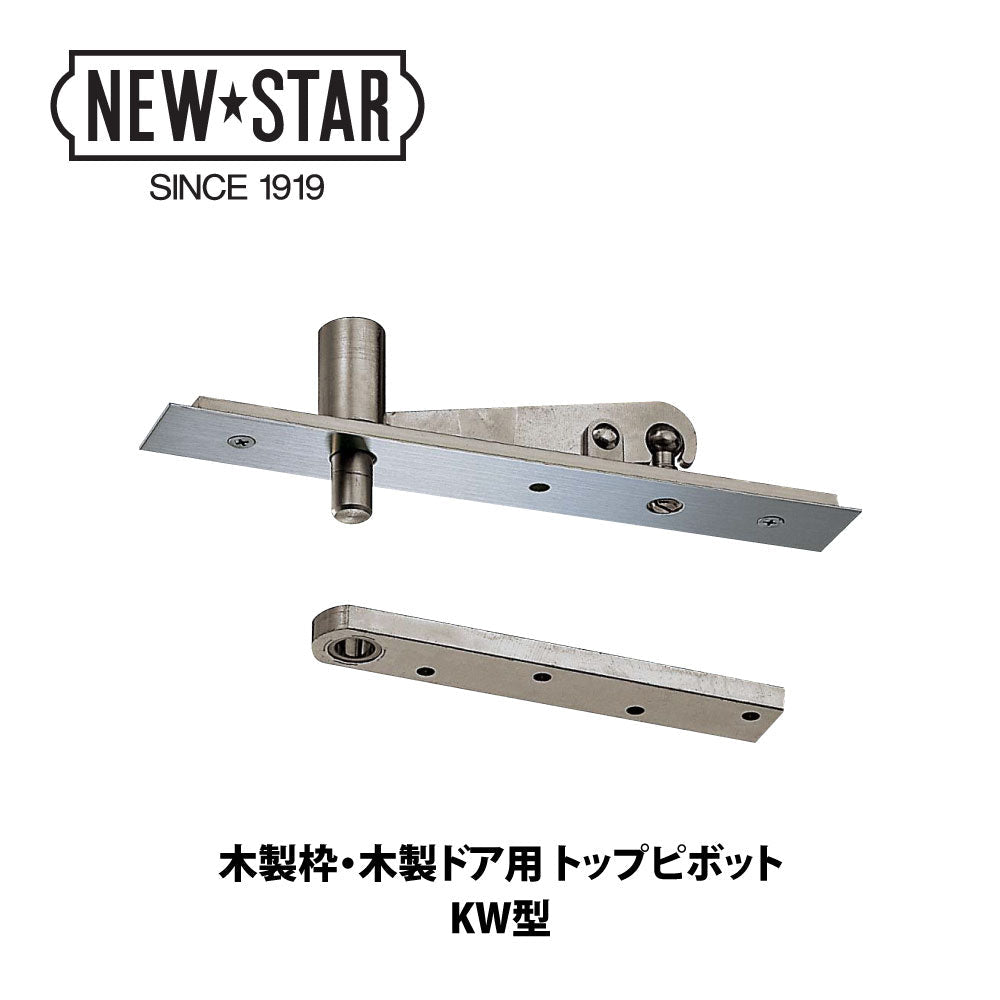

  • H-515 KW(トップピボット:木製枠・木製ドア用)
機能・特徴
  • 木製・アルミなどの軽量ドアやスチールドアに幅広く適応。
  • 幅100mmのスリム設計。
    フロント用の狭いアルミ枠に対応。
  • 浅いスラブに対応する薄型タイプ。
  • 閉扉速度調整は3バルブ方式。
    ドアを閉まり間際2°~3°確実に閉鎖するラッチング速度は調整可能。
    電気錠使用ドア・エアタイトドア等に最適。
  • 自由開きタイプの「H-501~H-522」シリーズと同形状で同じ納まり。
  • 本体移動調整型。
    ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。
  • ドア上部のトップピボットを移動調整型(ZⅠ型)に変えることで、ドア堅枠の隙間(チリ)をトップピボット側で調整することが可能。(ドア幅方向調整)
  • 木製枠・木製ドア用KW型トップピボットは幅25mm設計。
適用ドアの種類
一般ドア用、木製ドア用
開閉様式
中心吊り・一方開き(開き角度:一方120°開き)
ストップ機能
ストップ無し
左右勝手
左右勝手あり
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
  • 押して開けた際に吊元が右側 → 右勝手
  • 押して開けた際に吊元が左側 → 左勝手
適用ドア寸法
DW900 × DH2100mm
ドア重量
70kg以下

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)・特別仕様(防水仕様・石張り仕様など)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様(防水仕様や、石張り仕様など)のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

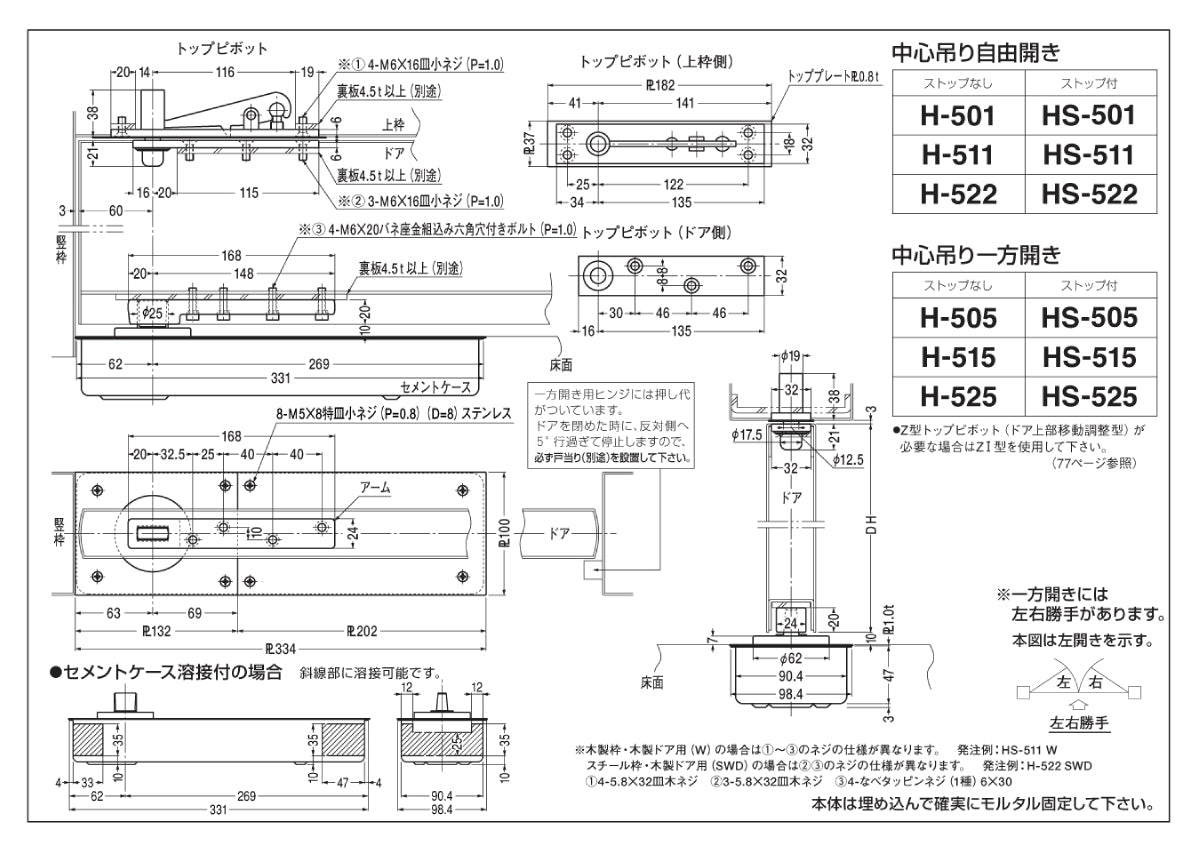

  • 標準品
  • - ピンチアウト(拡大)操作できます - 納まり図・図面

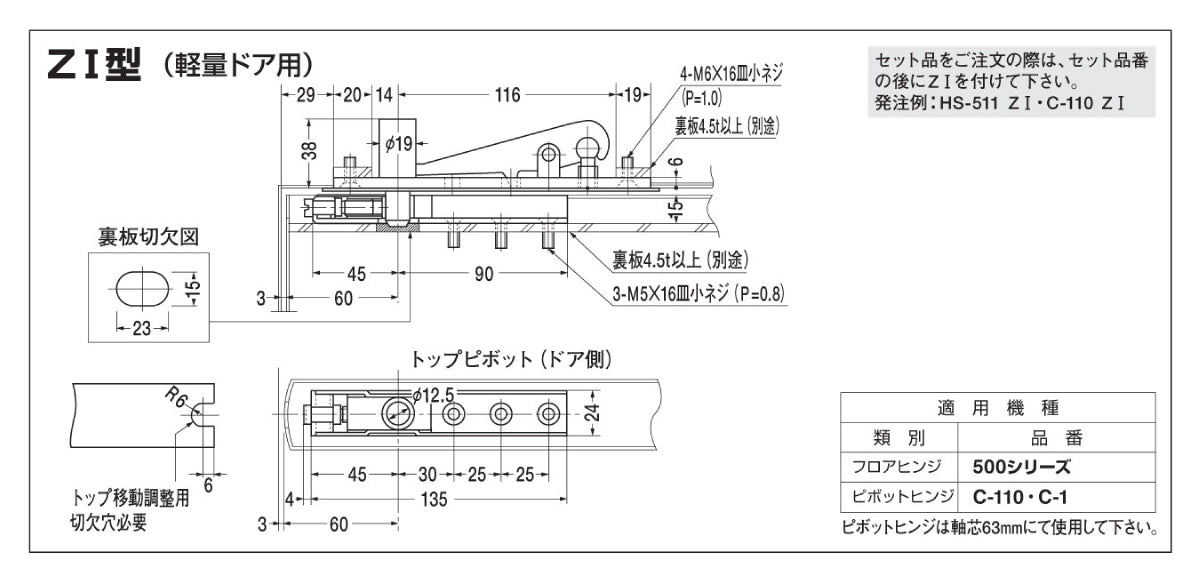

  • ZⅠ型トップピボット
  • 納まり図・図面

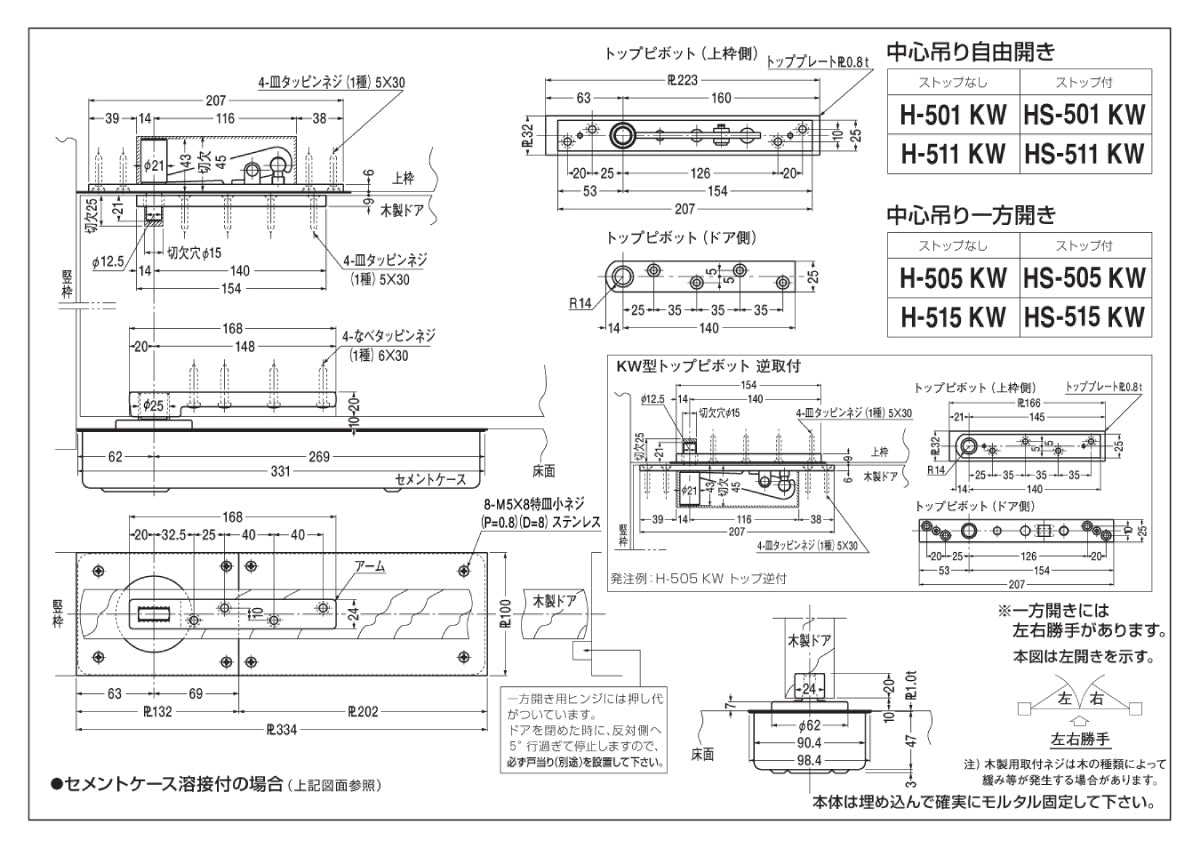

  • 木製ドア用
  • 納まり図・図面

[ 製品仕様・特徴 ]

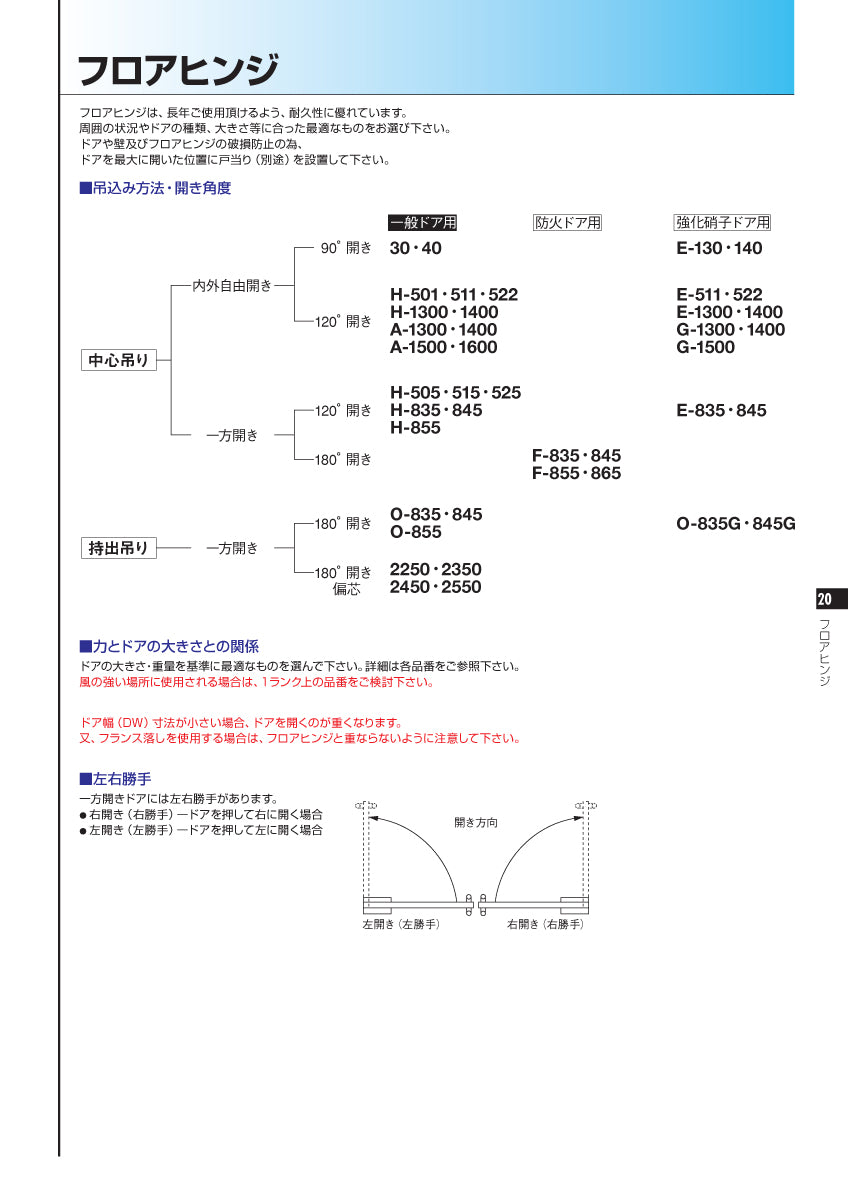

  • カタログ「H-505・H-515・H-525」
  • - ピンチアウト(拡大)操作できます - ニュースター フロアヒンジ カタログ①
  • ニュースター フロアヒンジ カタログ②

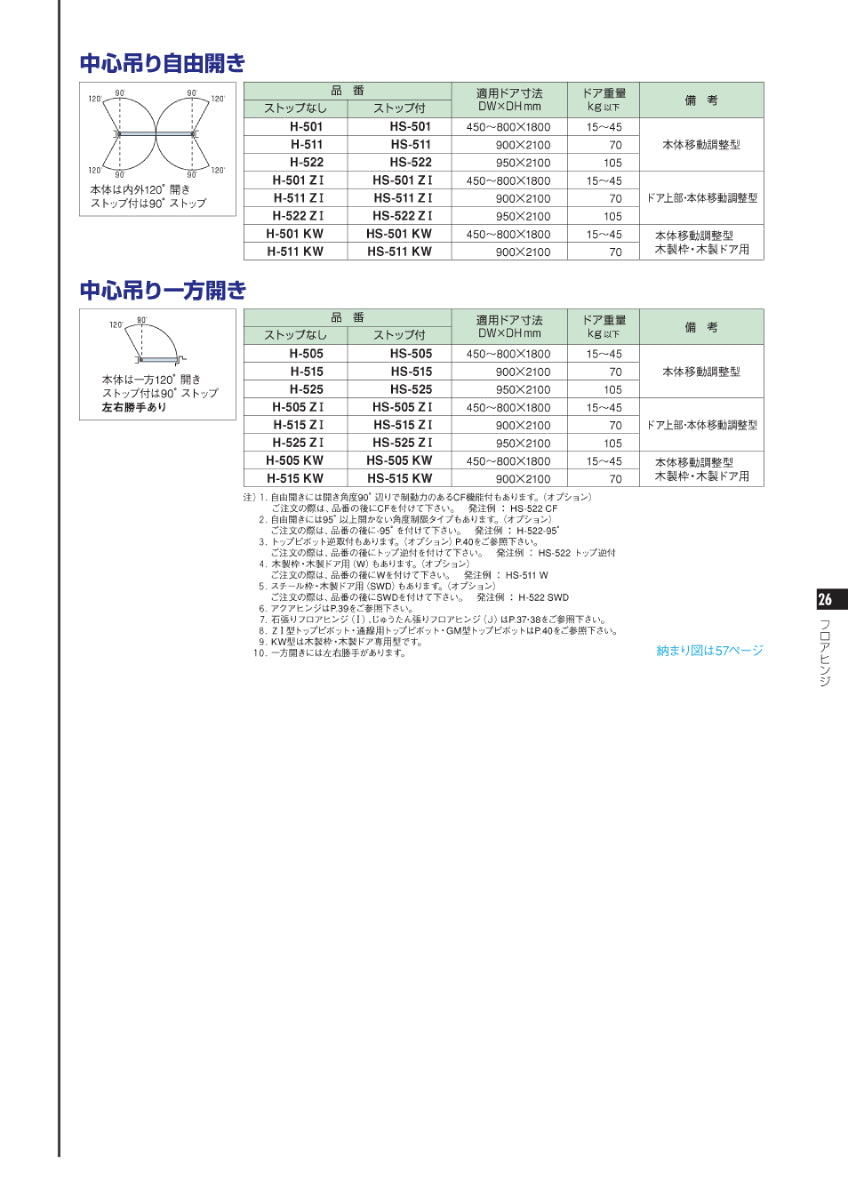

[ 仕様一覧表 ]

- 仕様一覧表(一般ドア用 フロアヒンジ)

- 横スクロールで表示できます -
開閉様式・扉様態・特徴 商品写真 品番・刻印 ドア適用
ストップ無し ストップ付き サイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-501 HS-501 450~800
× 1800
15~45
H-511 HS-511 900 × 2100 70
H-522 HS-522 950 × 2100 105
中心吊り・一方開き
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 一方120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-505 HS-505 450~800
× 1800
15~45
H-515 HS-515 900 × 2100 70
H-525 HS-525 950 × 2100 105
