- 商品コード:ns h-845
浅いスラブに対応する薄型タイプ。取替・修理・交換用として。

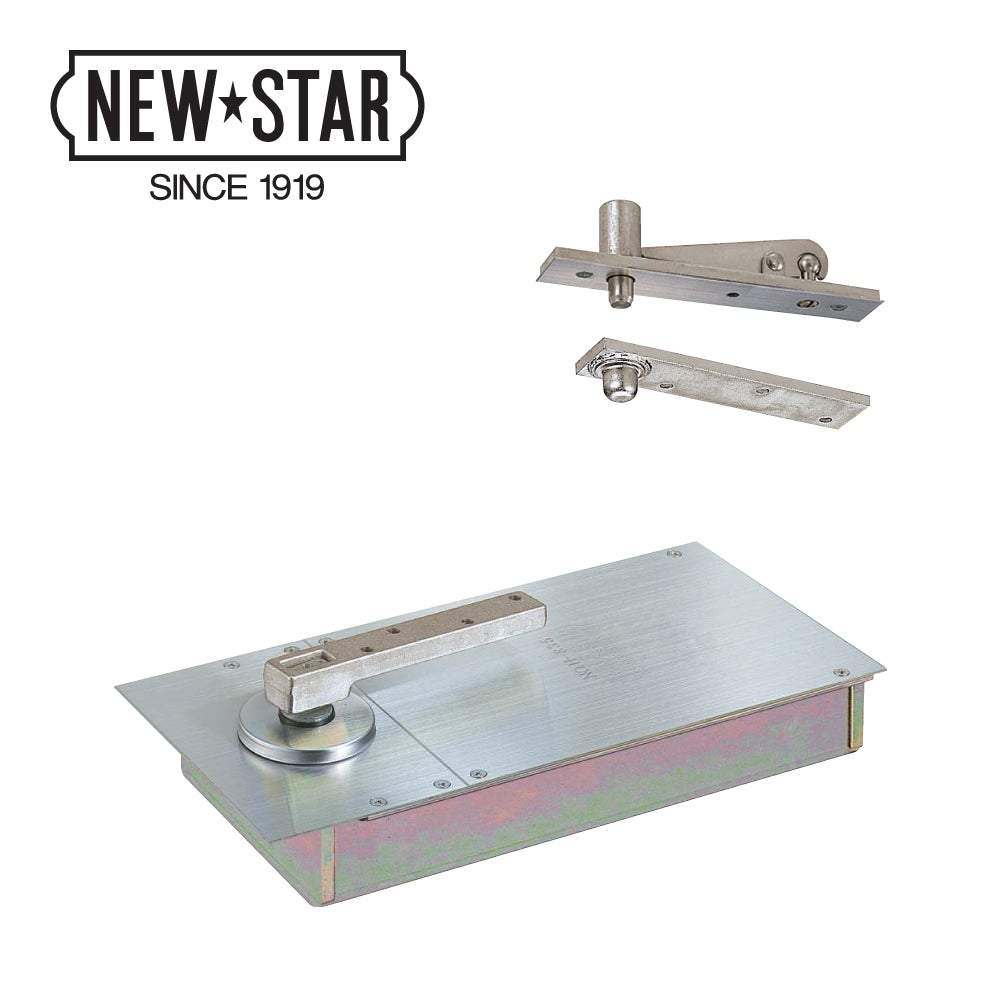

ニュースター フロアヒンジ H-845 / H-845 ZⅡ 【ストップ無し, 中心吊り・一方開き(一方120°開き), 一般ドア用, NEWSTAR】
ニュースター フロアヒンジ H-845 / H-845 ZⅡ 【ストップ無し, 中心吊り・一方開き(一方120°開き), 一般ドア用, NEWSTAR】
カートへ追加する前に、必ず 「トップピボット」「左右勝手」をご選択 下さい。
商品概要
- 商品分類
- フロアヒンジ
- メーカー・ブランド
- NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
- 品番・型番
-
- H-845(トップピボット:標準型)
- H-845 ZⅡ(トップピボット:ドア上部移動調整型)
- 機能・特徴
-
- 浅いスラブに対応する薄型タイプ。
- 閉扉速度調整は2バルブ方式。
- 本体移動調整型。
ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。 - ドア上部のトップピボットを移動調整型(ZⅡ型)に変えることで、ドア堅枠の隙間(チリ)をトップピボット側で調整することが可能。(ドア幅方向調整)
- 適用ドアの種類
- 一般ドア用
- 開閉様式
- 中心吊り・一方開き(開き角度:一方120°開き)
- ストップ機能
- ストップ無し
- 左右勝手
- 左右勝手あり
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。- 押して開けた際に吊元が右側 → 右勝手
- 押して開けた際に吊元が左側 → 左勝手
- 適用ドア寸法
- DW1050 × DH2400mm
- ドア重量
- 185kg以下

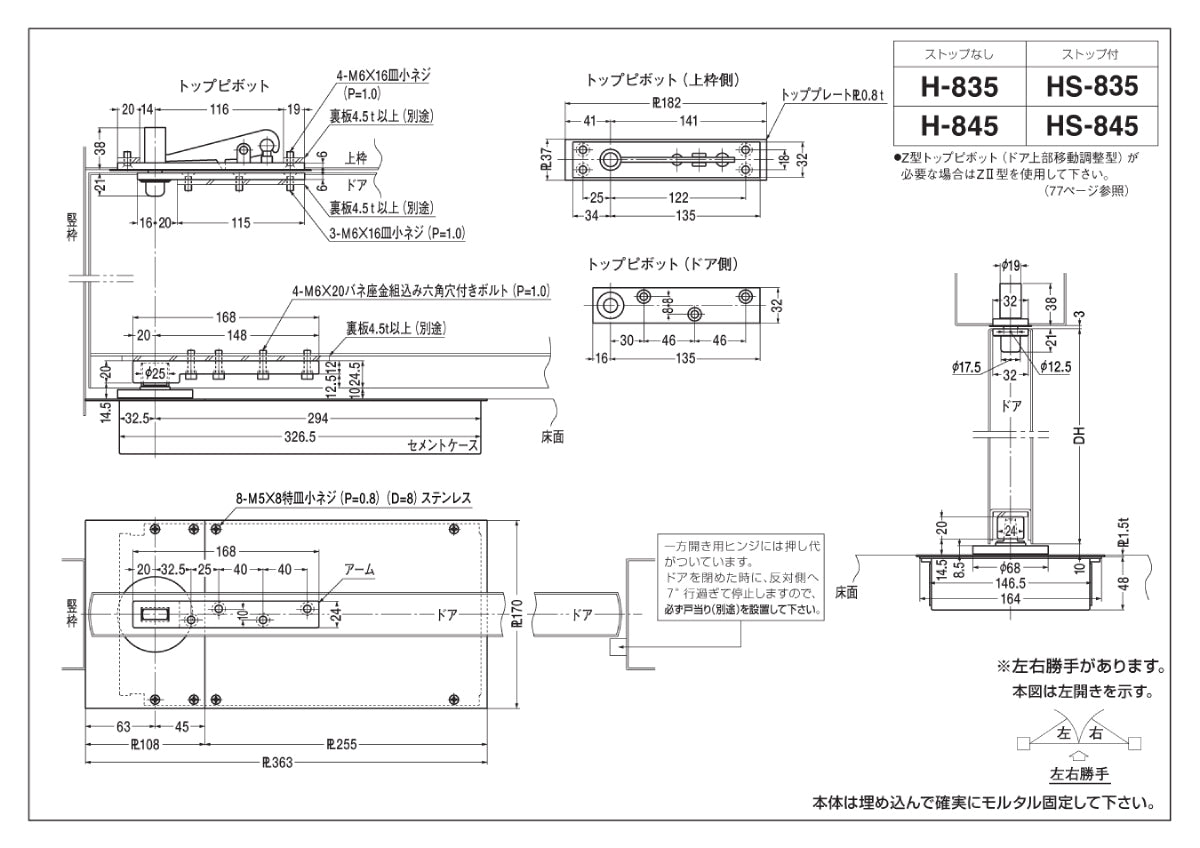

[ 製品図面・納まり図 ]
- 標準品
-
- ピンチアウト(拡大)操作できます -

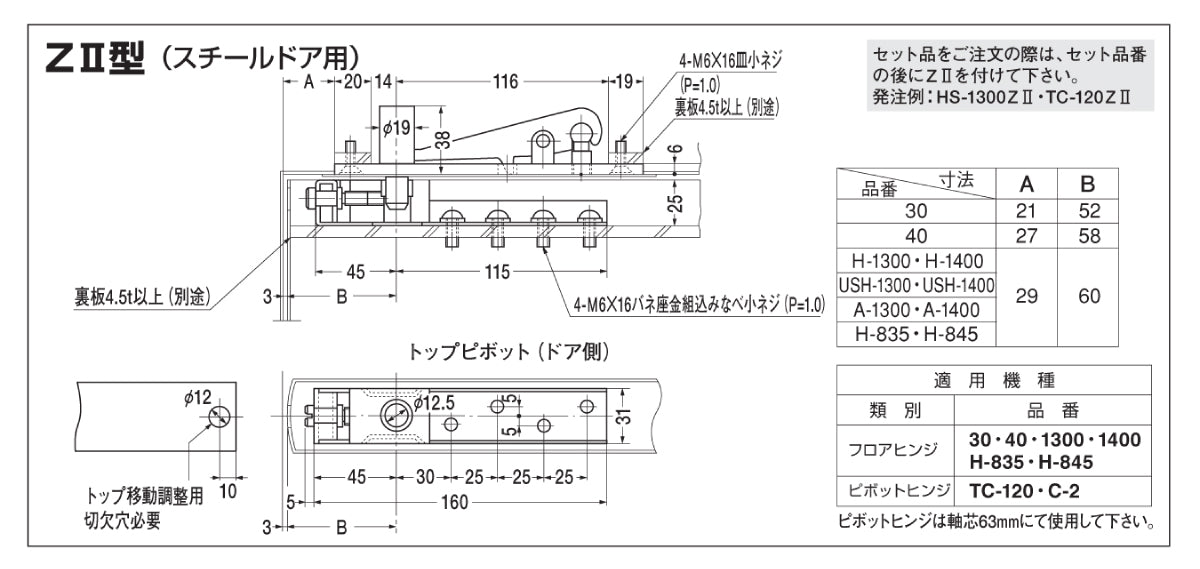

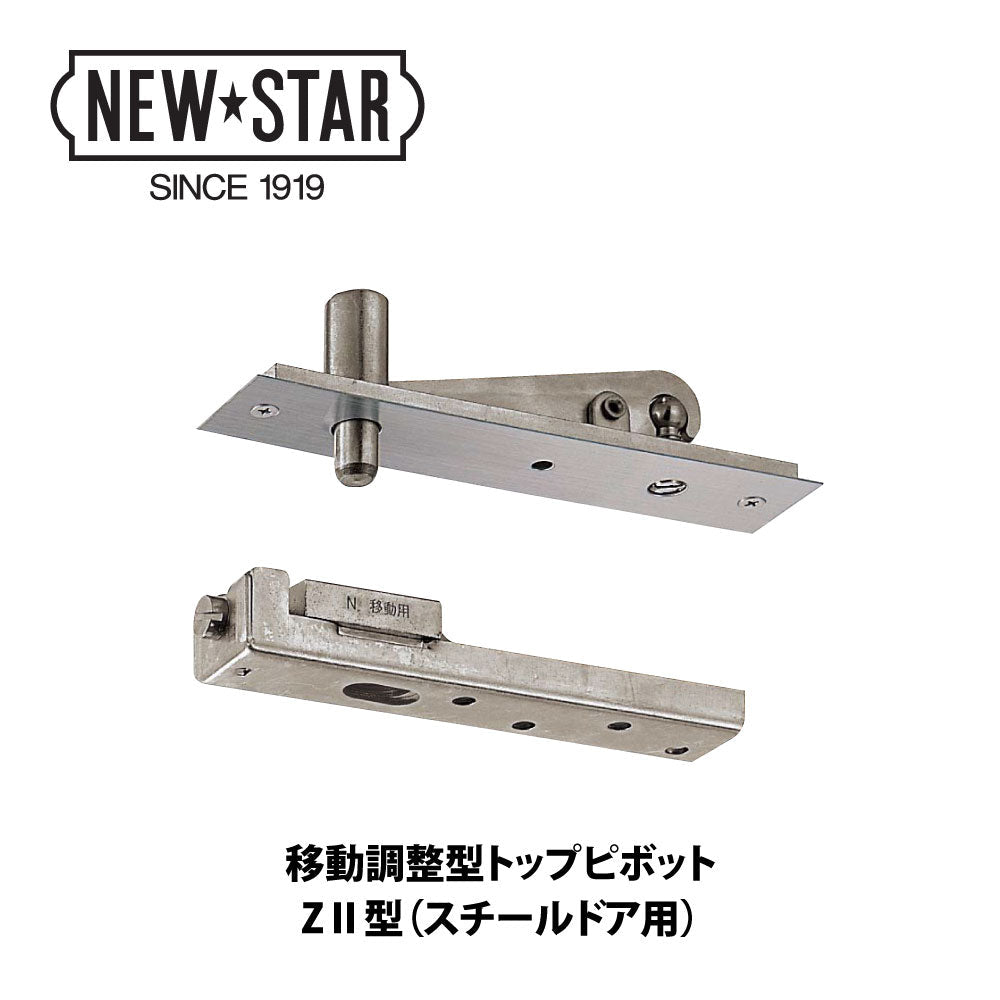

- ZⅡ型トップピボット
[ 製品仕様・特徴 ]

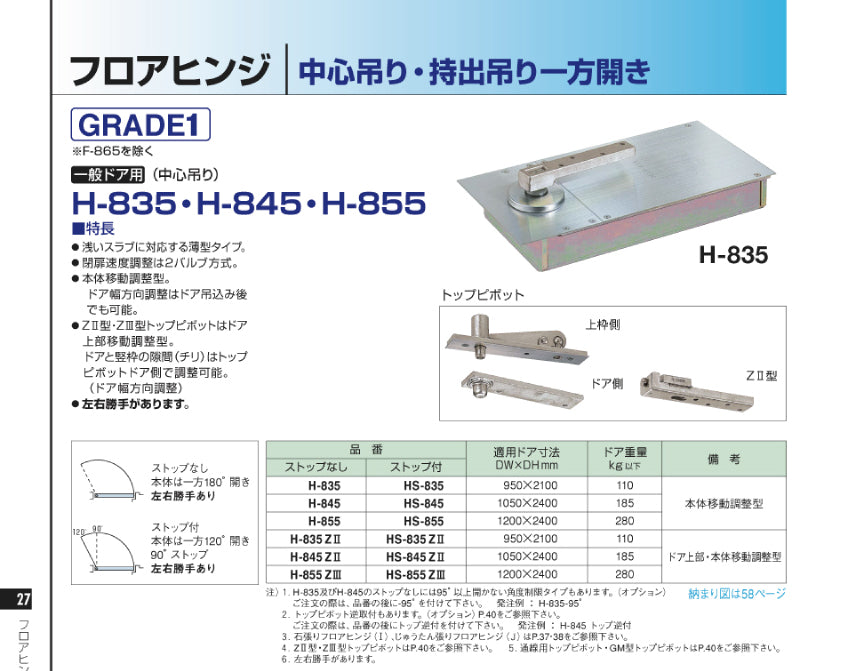

- カタログ「H-835・H-845・H-855」
- - ピンチアウト(拡大)操作できます -
