  • NEWSTAR
  • 商品コード:ns 2550

偏芯軸を採用しているので沓摺の切り欠きが不要。取替・修理・交換用として。

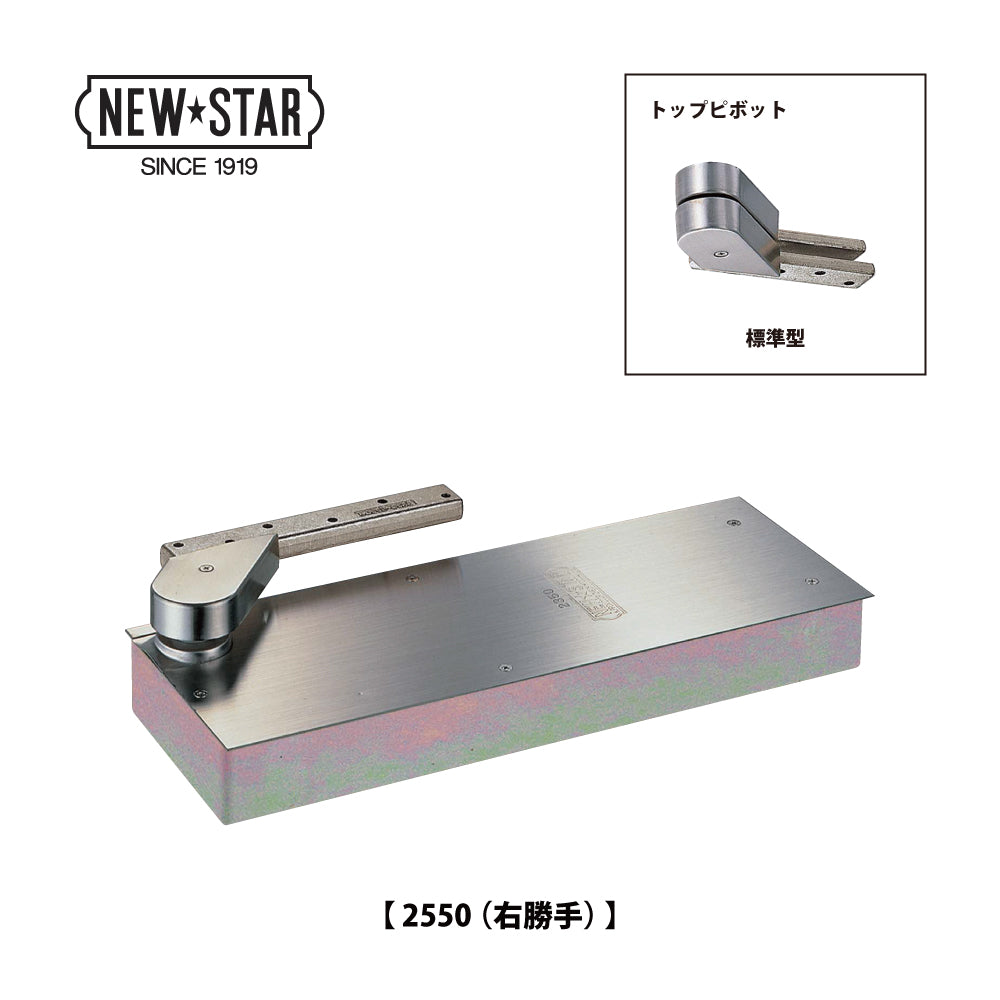

ニュースター フロアヒンジ 2550 / 2550 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】

ニュースター フロアヒンジ 2550 / 2550 TAP 【ストップ切替型, 持出吊り, 一方開き(内外180°開き), 一般ドア用, NEWSTAR】

トップピボット  を選ぶ
左右勝手  を選ぶ
通常価格 ¥56,430
通常価格 セール価格 ¥56,430
セール 売り切れ
[税込]   配送料を確認

カートへ追加する前に、必ず 「トップピボット」「左右勝手」をご選択 下さい。

発送日目安 -

10日~2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
フロアヒンジ
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型番

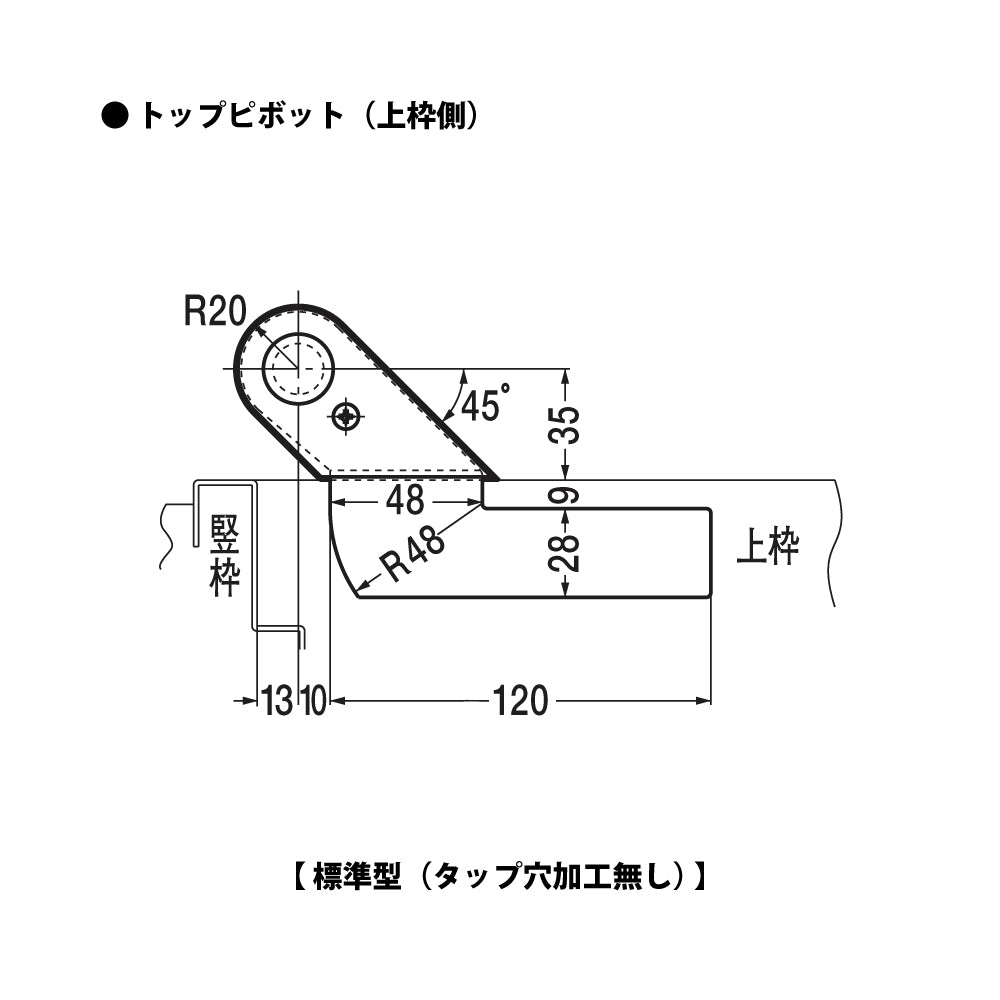

  • 2550(標準型トップピボット)

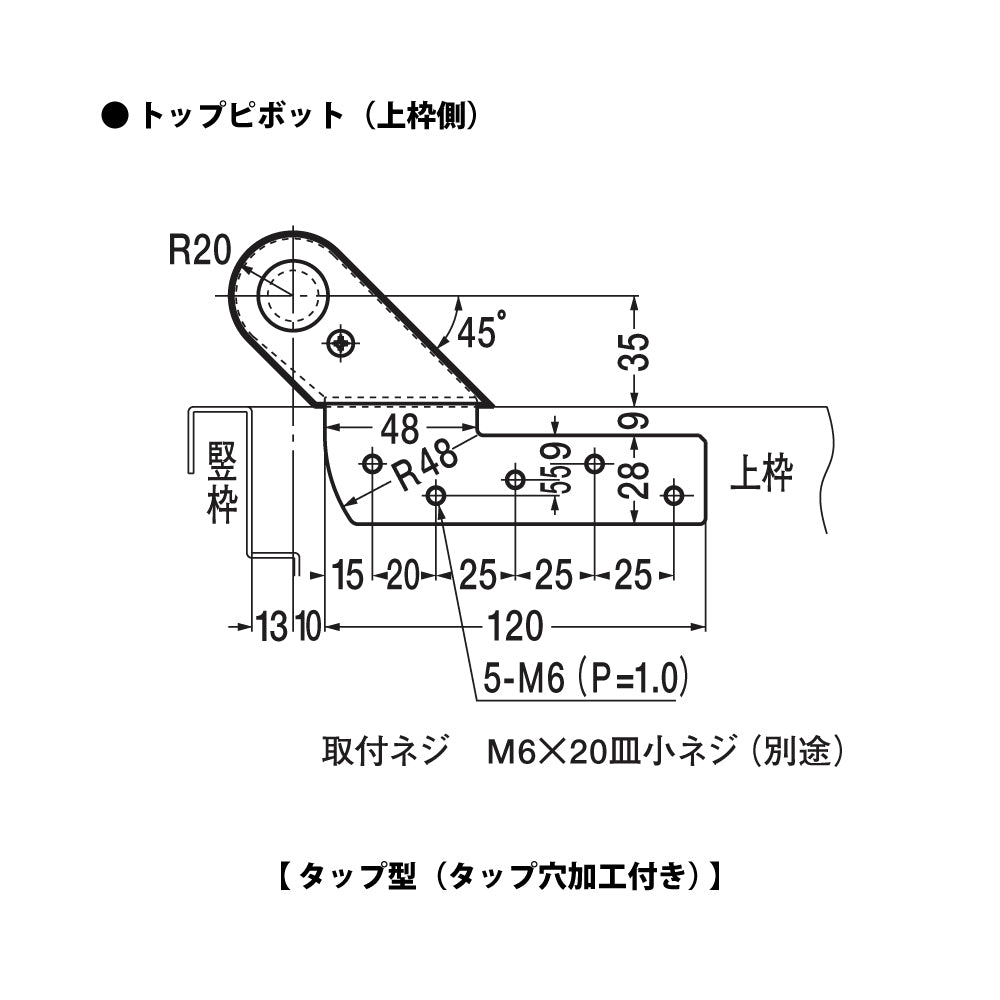

  • 2550 TAP(タップ型トップピボット)
機能・特徴
  • 本体の深さが50mmの薄型設計。
  • 本体は偏芯軸の採用で沓摺の切替が不要。
  • 閉扉速度調整は3バルブ方式。
    ドアを閉まり間際2°~3°から確実に閉鎖するラッチング速度は調整可能。エアタイトドアに最適。
適用ドアの種類
一般ドア用
開閉様式
持出吊り・一方開き(開き角度:一方180°開き)
ストップ機能
ストップ切替型
切替操作はドア吊り込み後でも設定可能。
出荷時は、「ストップ付き」に設定されています。
本機はストップの構造上、90°から5°余分に開けた後、90°ストップします。

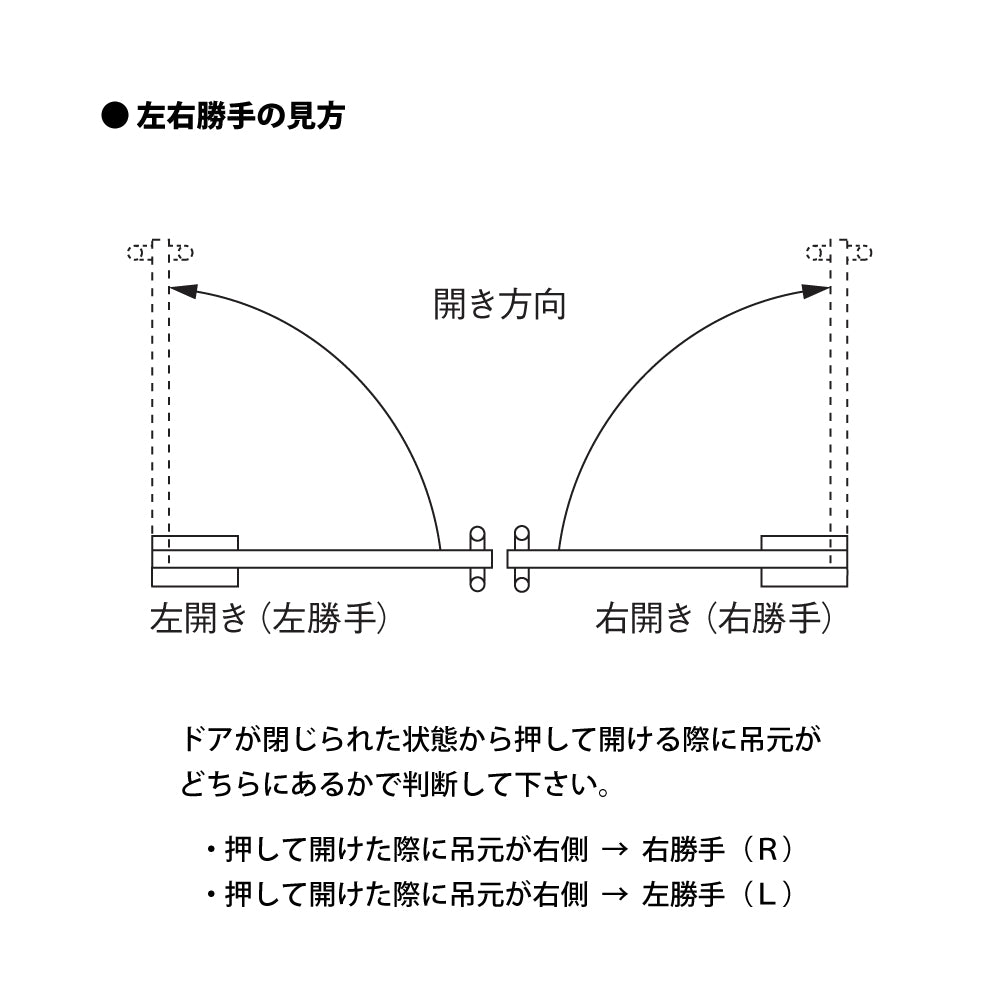

左右勝手
左右勝手あり(押し勝手)
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
  • 押して開けた際に吊元が右側 → 右勝手
  • 押して開けた際に吊元が左側 → 左勝手
適用ドア寸法
DW1600 × DH2400mm
ドア重量
180kg以下

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)・特別仕様(防水仕様・石張り仕様など)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様(防水仕様や、石張り仕様など)のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

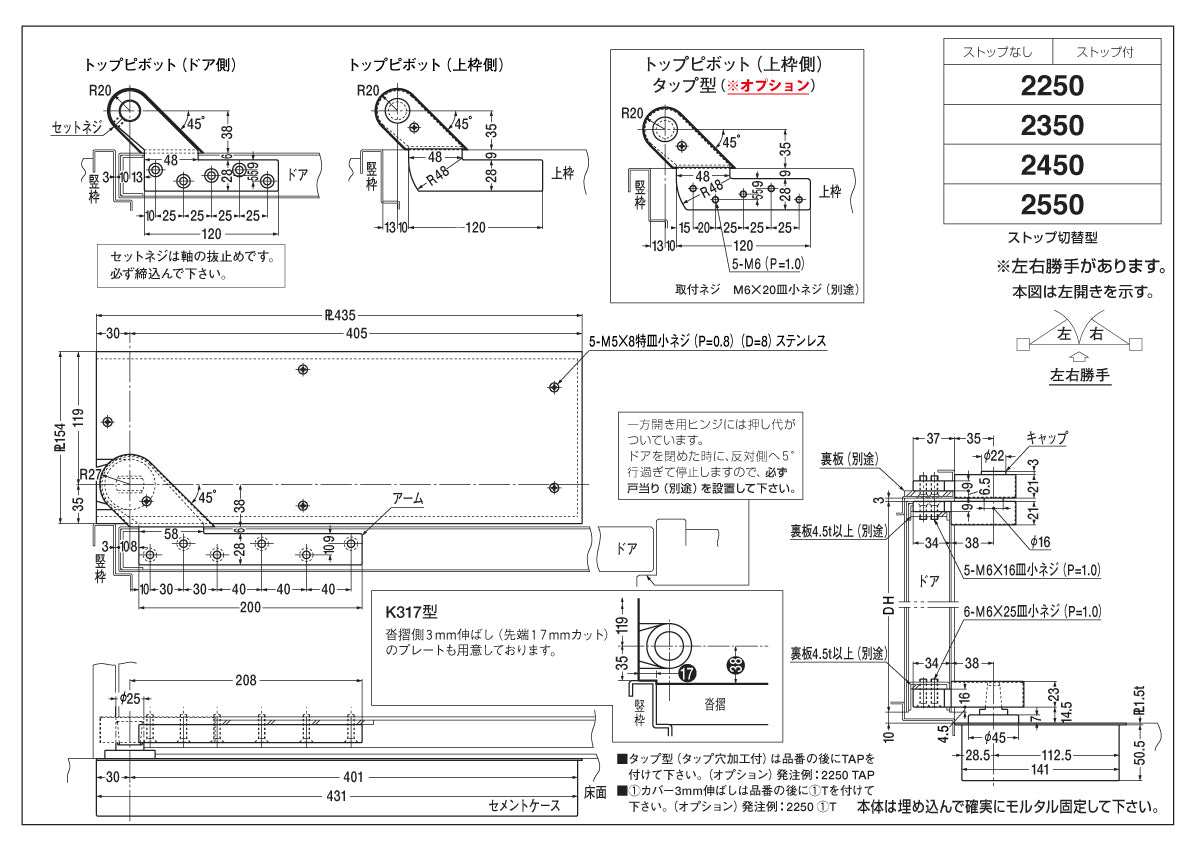

  • - ピンチアウト(拡大)操作できます - ニュースター 一般ドア用フロアヒンジ 2550 納まり図・図面

[ 製品仕様・特徴 ]

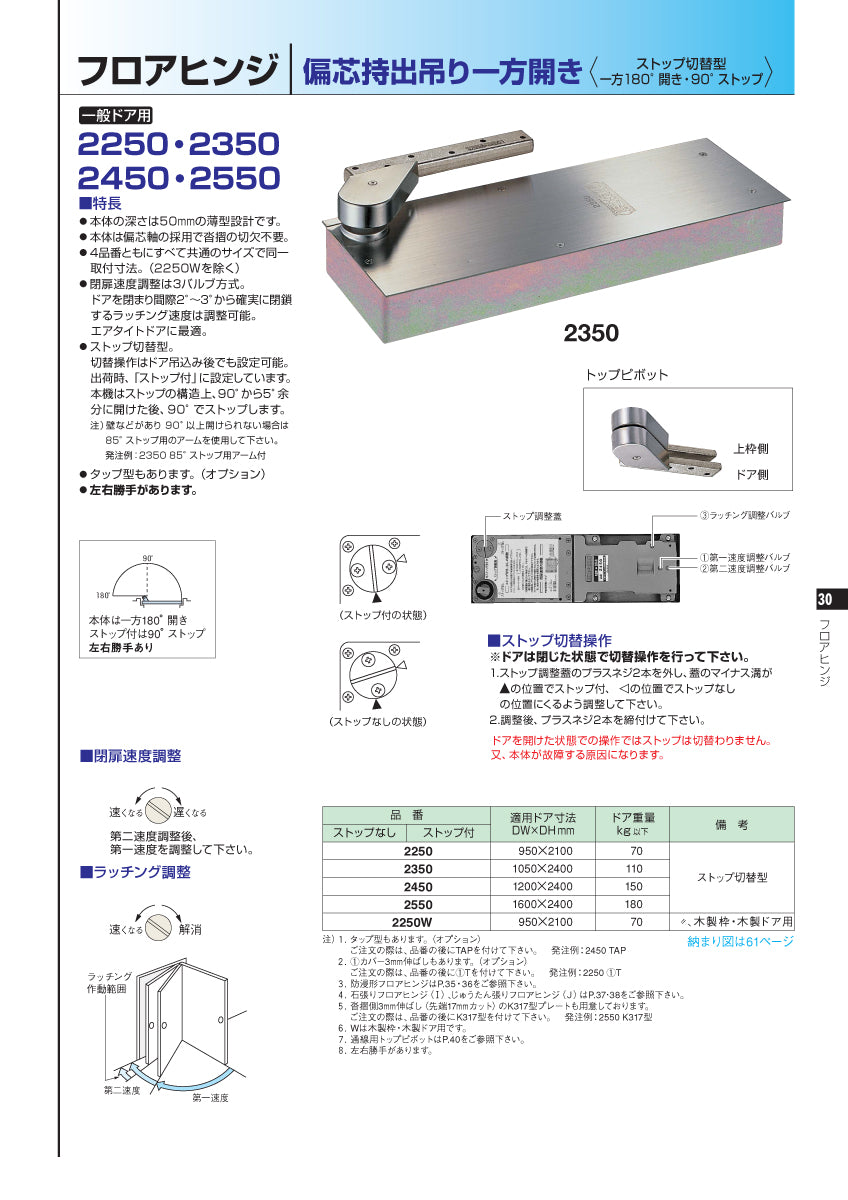

  • カタログ「2250・2350・2450・2550」
  • - ピンチアウト(拡大)操作できます - ニュースター フロアヒンジ 2250 カタログ

[ 仕様一覧表 ]

- 横スクロールで閲覧できます -
開閉様式・扉様態・特徴 写真 品番・刻印 ドア適用
ストップ無し ストップ付き ドアサイズ
(DW × DHmm)
ドア重量
(kg以下)
持出吊り・一方開き
  • 持出吊り・一方開き(180°)、ストップ切替型
  • ※偏芯型、一方180°開き
    ストップ切替型
    偏芯なので 沓摺の切欠不要
    薄型
一般ドア用 フロアヒンジ:2250,2350,2450,2550 2250 950 × 2100 70
2350 1050 × 2400 110
2450 1200 × 2400 150
2550 1600 × 2400 180
