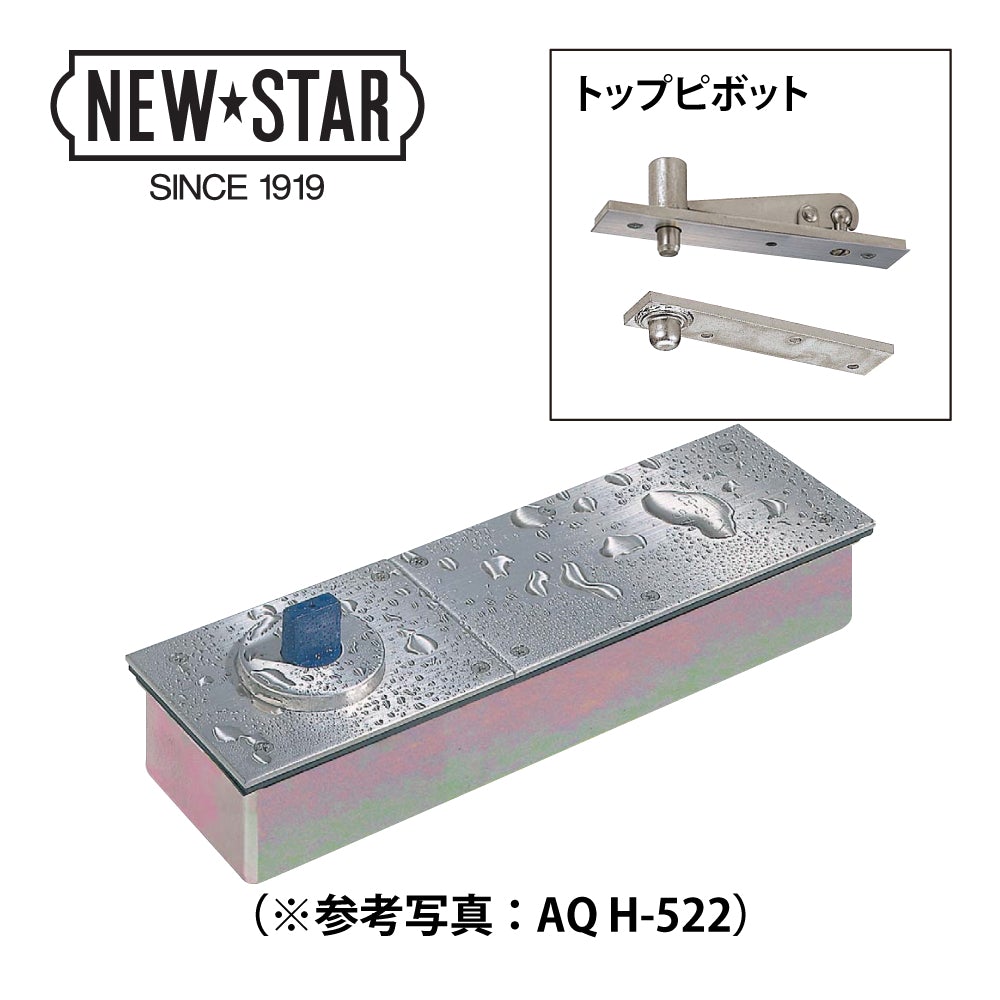

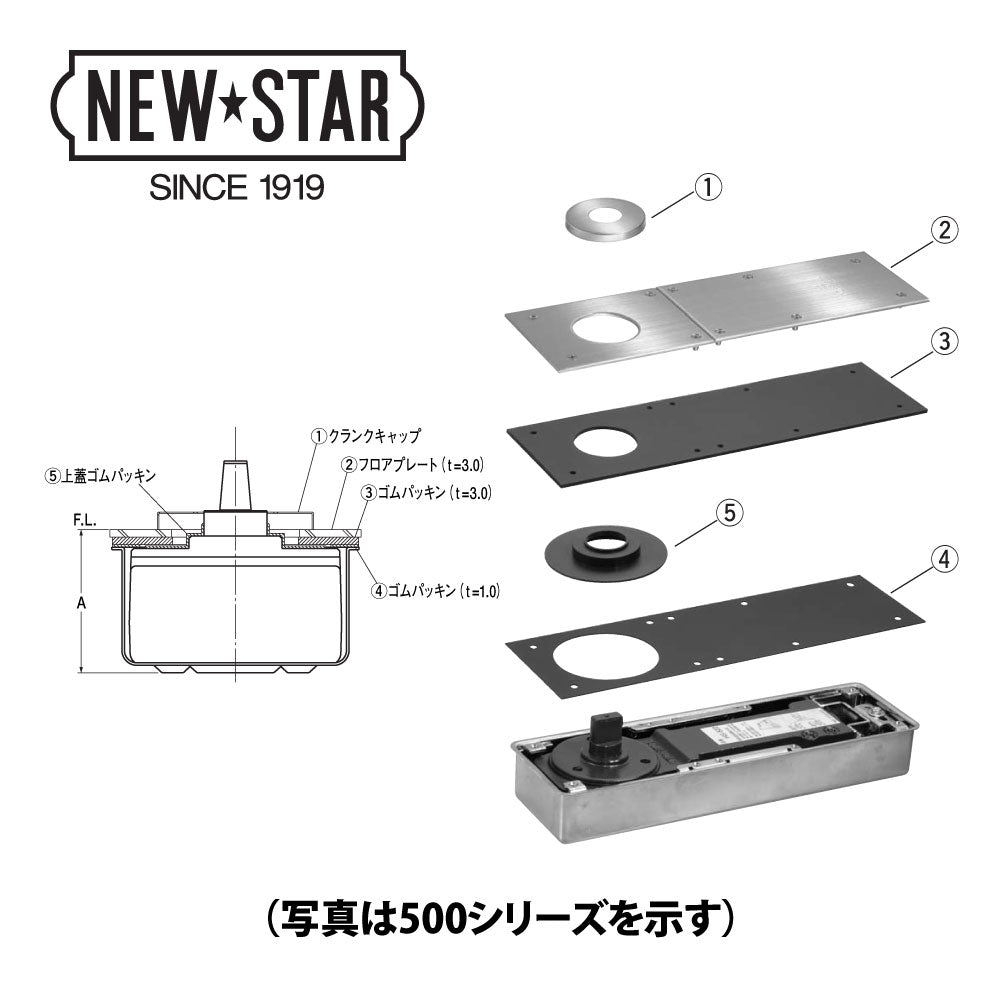

水や埃が入りにくく設計された簡易的な防水仕様のフロアヒンジです。

ニュースターアクアヒンジ AQ HS-501 / AQ HS-501 ZⅠ 【簡易防水仕様, ストップ付き, 中心吊り・自由開き（内外120°開き）, 一般ドア用, NEWSTAR】

トップピボットを選ぶ標準型（AQ HS-501） ZⅠ型（AQ HS-501 ZⅠ）

¥27,610

セール売り切れ

［税込］　　配送料を確認

カートに追加する前に、必ず「トップピボット」をご選択下さい。

数量

10日～2週間。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210 》

商品分類

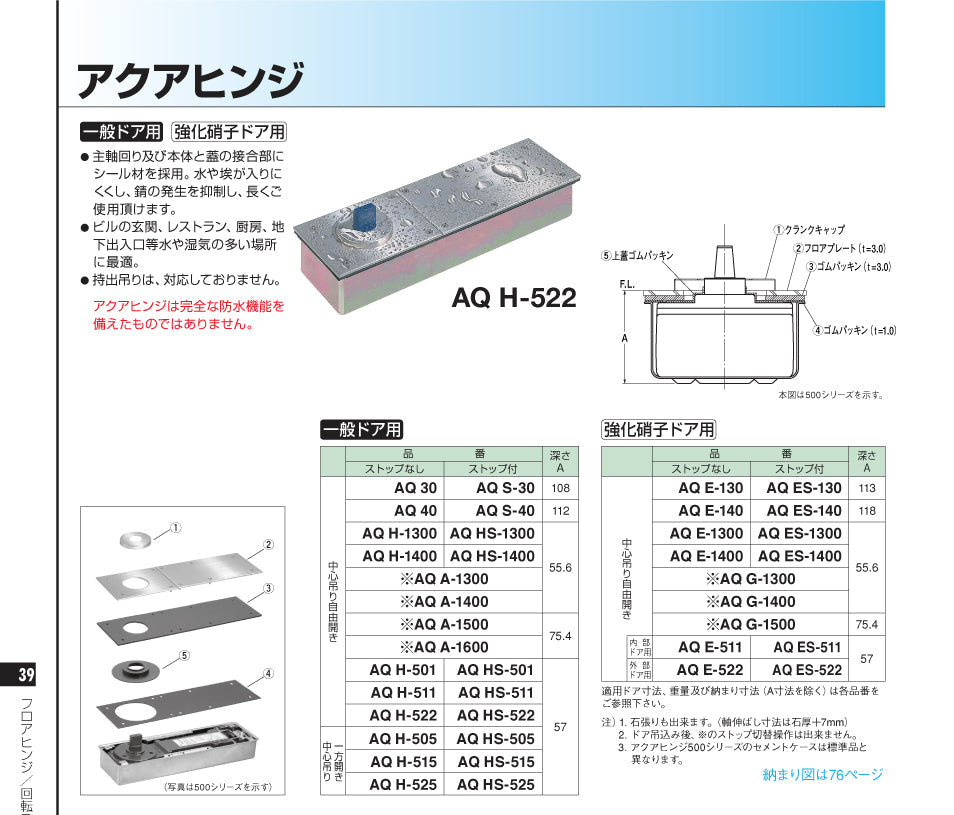

アクアヒンジ（簡易防水型フロアヒンジ）

メーカー・ブランド

NEWSTAR（NS, ニュースター, 日本ドアーチエック製造）

品番・型番

機能・特徴

適用ドアの種類

一般ドア用

開閉様式

中心吊り・自由開き（最大開き角度：内外120°）

ストップ機能

ストップ付き（ストップ角度：90°）

左右勝手

共通

適用ドア寸法

DW450～800 × DH1800mm

ドア重量

15～45kg以下

本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。

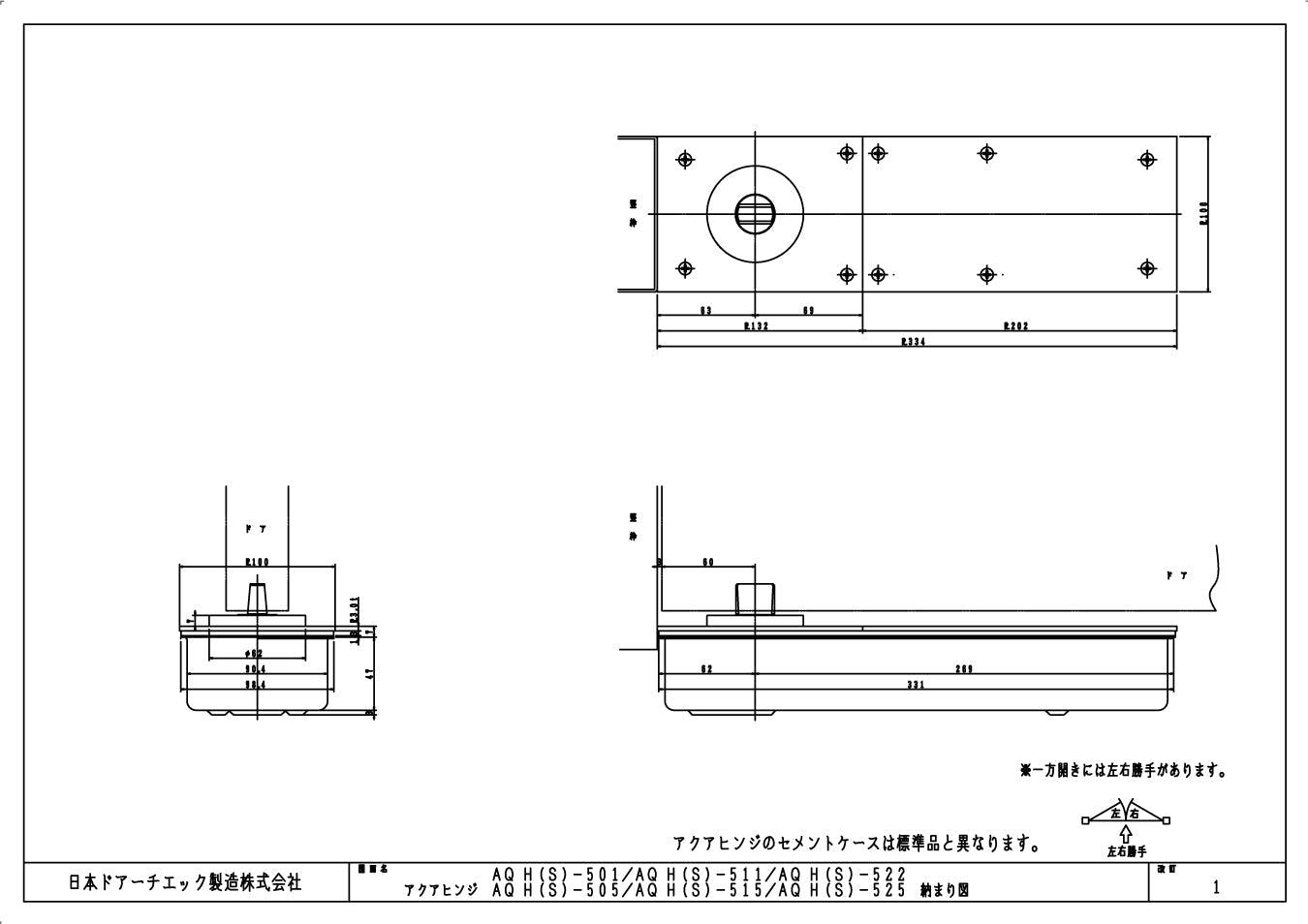

稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。

- 横スクロールで閲覧できます -

開閉様式・扉様態・特徴		品番・刻印		ケース深さ（mm）	ドア適用
開閉様式・扉様態・特徴		ストップ無し	ストップ付き	ケース深さ（mm）	ドアサイズ（DW × DHmm）	ドア重量（kg以下）
中心吊り・自由開き	内外90°開きストップ角度：90° 主に玄関ドア用	AQ 30	AQ S-30	108	950 × 2100	110
	内外90°開きストップ角度：90° 主に玄関ドア用	AQ 40	AQ S-40	112	1050 × 2400	185
	内外120°開きストップ角度：90° 薄型（浅いスラブに対応）	AQ H-501	AQ HS-501	57	450～800 × 1800	15～45
		AQ H-511	AQ HS-511		900 × 2100	70
		AQ H-522	AQ HS-522		950 × 2100	105
		AQ H-1300	AQ HS-1300	55.6	950 × 2100	110
		AQ H-1400	AQ HS-1400		1050 × 2400	185
	ストップ無し：内外105°開きストップ付き：内外120°開きストップ切替型薄型（浅いスラブに対応）	AQ A-1300			950 × 2100	110
		AQ A-1400			1050 × 2400	185
		AQ A-1500		75.4	1400 × 2400	240
		AQ A-1600		75.4	1800 × 2700	280
中心吊り・一方開き	一方120°開きストップ角度：90° 薄型（浅いスラブに対応）	AQ H-505	AQ HS-505	57	450～800 × 1800	15～45
		AQ H-515	AQ HS-515		900 × 2100	70
		AQ H-525	AQ HS-525		950 × 2100	105
