  • NEWSTAR
  • 商品コード:ns aq-hs-1300

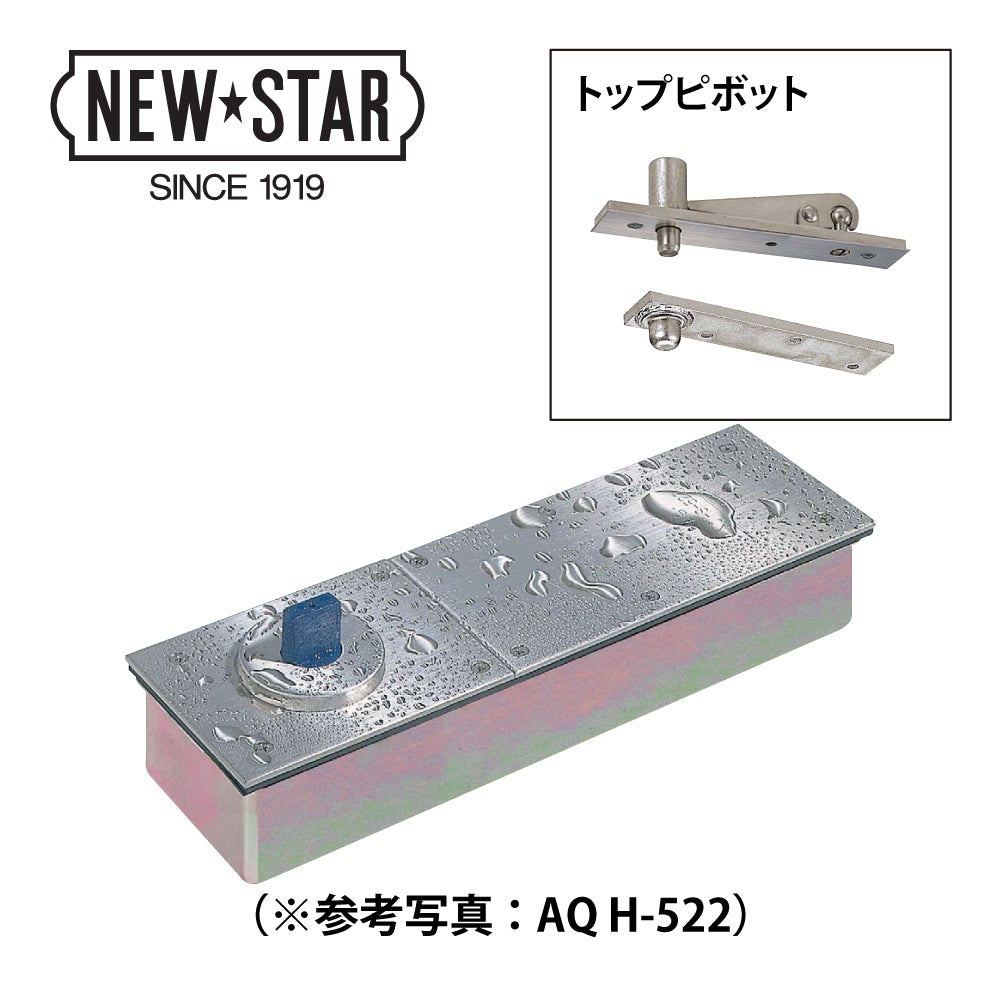

水や埃が入りにくく設計された簡易的な防水仕様のフロアヒンジです。

ニュースター アクアヒンジ AQ HS-1300 / AQ HS-1300 ZⅡ 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

ニュースター アクアヒンジ AQ HS-1300 / AQ HS-1300 ZⅡ 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

トップピボットを選ぶ
通常価格 ¥44,880
通常価格 セール価格 ¥44,880
セール 売り切れ
[税込]   配送料を確認

カートに追加する前に、必ず 「トップピボット」をご選択 下さい。

発送日目安

 -

10日~2週間。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

関連資料

商品概要

商品分類
アクアヒンジ(簡易防水型フロアヒンジ)
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチエック製造)
品番・型番
  • AQ HS-1300(標準型トップピボット)
  • AQ HS-1300 ZⅡ(ZⅡ型トップピボット)
機能・特徴
  • フロアヒンジ「H-1300 / H-1300 ZⅡ」を簡易的な防水仕様にしたものです。

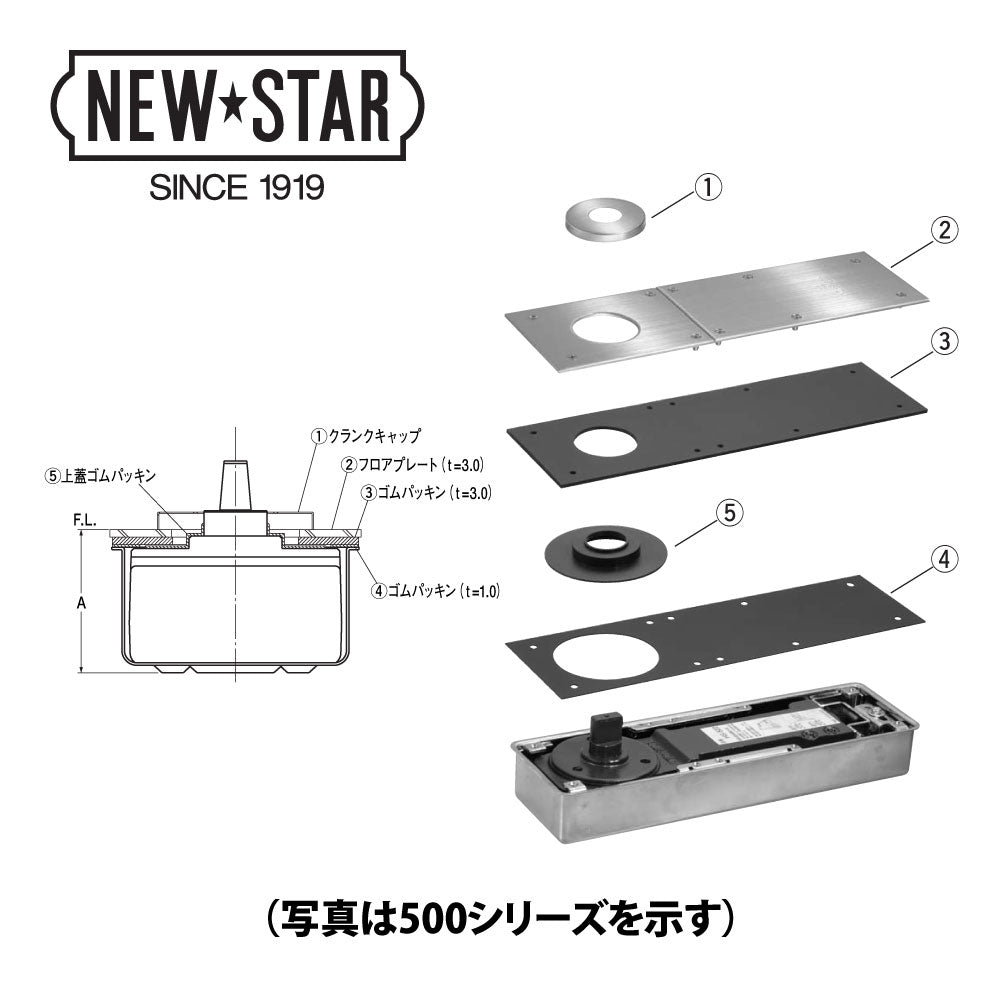

  • 主軸回り及び本体と蓋の接合部にシール材が採用された簡易的な防水仕様のフロアヒンジです。
  • 水や埃が入りにくく、錆の発生を抑制し、長くご使用頂けます。
  • ビルの玄関、レストラン、厨房、地下出入口等水や湿気の多い場所に最適です。
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(最大開き角度:内外120°)
ストップ機能
ストップ付き(ストップ角度:90°)
左右勝手
共通
適用ドア寸法
DW950 × DH2100mm
ドア重量
110kg以下

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。

商品について質問する

詳細を表示する

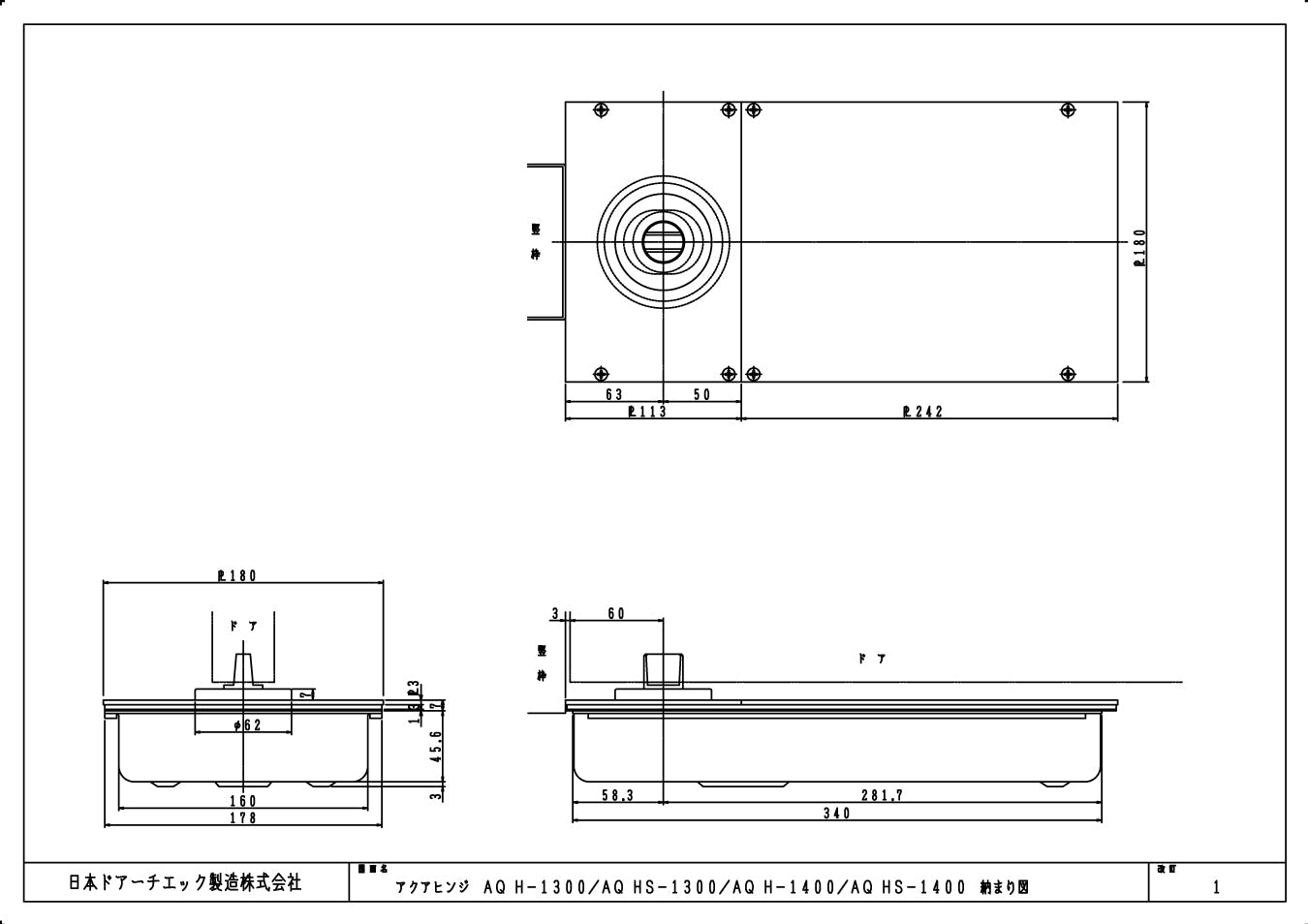

[ 製品図面・納まり図 ]

  • - ピンチアウト(拡大)操作できます - 納まり図・図面

[ 製品仕様・特徴 ]

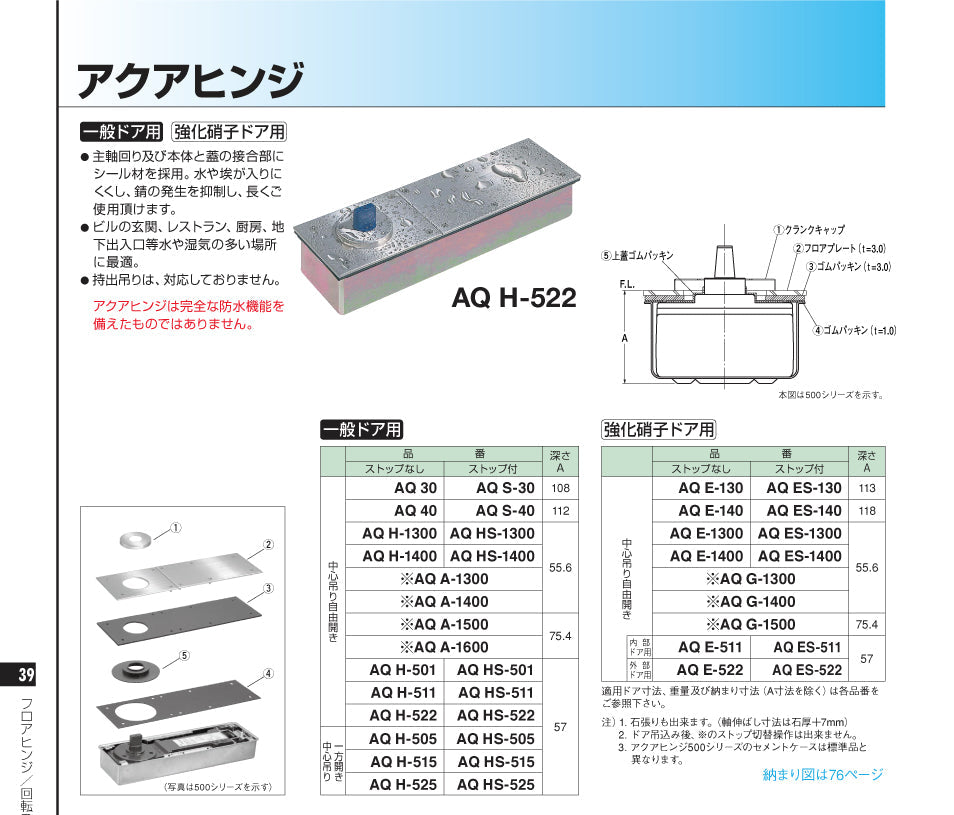

  • カタログ「アクアヒンジ」
  • - ピンチアウト(拡大)操作できます - カタログ:ニュースター アクアヒンジ
  • ※参考カタログ「H-1300・H-1400シリーズ」
  • カタログ:ニュースター フロアヒンジ H-1300・H-1400シリーズ

[ 仕様一覧表 ]

- 一般ドア用 アクアヒンジ

- 横スクロールで閲覧できます -
開閉様式・扉様態・特徴 品番・刻印 ケース
深さ
(mm)
ドア適用
ストップ無し ストップ付き ドアサイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 内外90°開き
    ストップ角度:90°
    主に玄関ドア用
AQ 30 AQ S-30 108 950 × 2100 110
AQ 40 AQ S-40 112 1050 × 2400 185
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
AQ H-501 AQ HS-501 57 450~800
× 1800
15~45
AQ H-511 AQ HS-511 900 × 2100 70
AQ H-522 AQ HS-522 950 × 2100 105
AQ H-1300 AQ HS-1300 55.6 950 × 2100 110
AQ H-1400 AQ HS-1400 1050 × 2400 185
  • 中心吊り・自由開き(105°~120°)、ストップ切替型
  • ストップ無し:内外105°開き
    ストップ付き:内外120°開き
    ストップ切替型
    薄型(浅いスラブに対応)
AQ A-1300 950 × 2100 110
AQ A-1400 1050 × 2400 185
AQ A-1500 75.4 1400 × 2400 240
AQ A-1600 1800 × 2700 280
中心吊り・一方開き
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 一方120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
AQ H-505 AQ HS-505 57 450~800
× 1800
15~45
AQ H-515 AQ HS-515 900 × 2100 70
AQ H-525 AQ HS-525 950 × 2100 105
