  • NEWSTAR
  • 商品コード:ns aq-h-511

水や埃が入りにくく設計された簡易防水仕様のフロアヒンジです。

ニュースター アクアヒンジ AQ H-511 / AQ H-511 ZⅠ 【簡易防水仕様, ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

ニュースター アクアヒンジ AQ H-511 / AQ H-511 ZⅠ 【簡易防水仕様, ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】

通常価格 ¥27,940[税込]
通常価格 セール価格 ¥27,940
セール 売り切れ

発送日目安 -

10日~2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
アクアヒンジ(簡易防水型フロアヒンジ)
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチエック製造)
品番・型番
  • AQ H-511(標準型トップピボット)
  • AQ H-511 ZⅠ(ZⅠ型トップピボット)
機能・特徴
  • フロアヒンジ「H-511 / H-511 ZⅠ」を簡易的な防水仕様にしたものです。
  • 主軸回り及び本体と蓋の接合部にシール材が採用された簡易的な防水仕様のフロアヒンジです。
  • 水や埃が入りにくく、錆の発生を抑制し、長くご使用頂けます。
  • ビルの玄関、レストラン、厨房、地下出入口等水や湿気の多い場所に最適です。
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(最大開き角度:内外120°)
ストップ機能
ストップ無し
左右勝手
共通
適用ドア寸法
DW900 × DH2100mm
ドア重量
70kg以下

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

  • - ピンチアウト(拡大)操作できます - 納まり図・図面

[ 製品仕様・特徴 ]

  • カタログ「アクアヒンジ」
  • - ピンチアウト(拡大)操作できます - カタログ:ニュースター アクアヒンジ

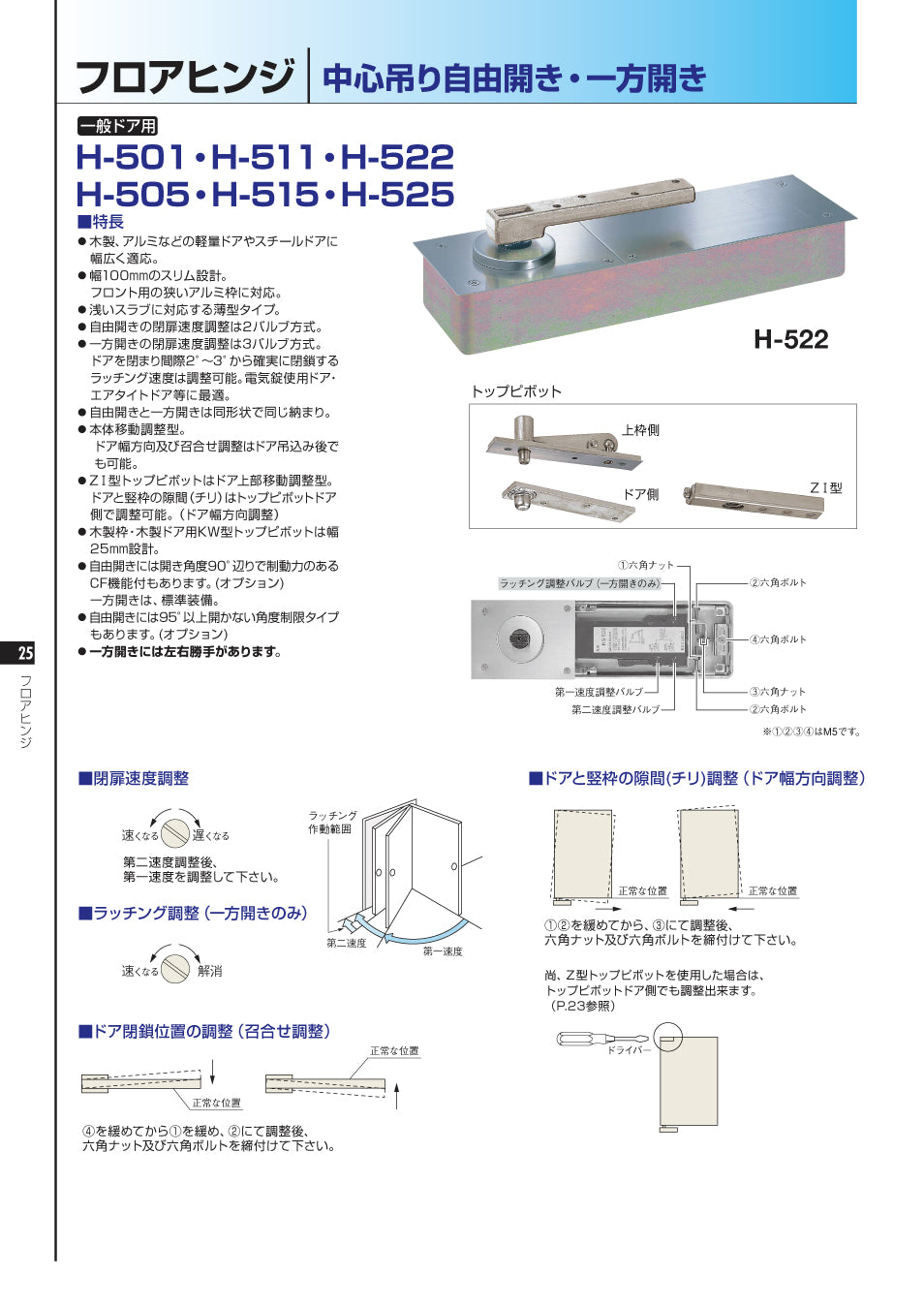

  • ※参考カタログ「H-501・H-511・H-522シリーズ」
  • カタログ:ニュースター フロアヒンジ H-501・H-511・H-522シリーズ
  • カタログ:ニュースター フロアヒンジ H-501・H-511・H-522シリーズ②

[ 仕様一覧表 ]

- 一般ドア用 アクアヒンジ

- 横スクロールで閲覧できます -
開閉様式・扉様態・特徴 品番・刻印 ケース
深さ
(mm)
ドア適用
ストップ無し ストップ付き ドアサイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 内外90°開き
    ストップ角度:90°
    主に玄関ドア用
AQ 30 AQ S-30 108 950 × 2100 110
AQ 40 AQ S-40 112 1050 × 2400 185
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
AQ H-501 AQ HS-501 57 450~800
× 1800
15~45
AQ H-511 AQ HS-511 900 × 2100 70
AQ H-522 AQ HS-522 950 × 2100 105
AQ H-1300 AQ HS-1300 55.6 950 × 2100 110
AQ H-1400 AQ HS-1400 1050 × 2400 185
  • 中心吊り・自由開き(105°~120°)、ストップ切替型
  • ストップ無し:内外105°開き
    ストップ付き:内外120°開き
    ストップ切替型
    薄型(浅いスラブに対応)
AQ A-1300 950 × 2100 110
AQ A-1400 1050 × 2400 185
AQ A-1500 75.4 1400 × 2400 240
AQ A-1600 1800 × 2700 280
中心吊り・一方開き
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 一方120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
AQ H-505 AQ HS-505 57 450~800
× 1800
15~45
AQ H-515 AQ HS-515 900 × 2100 70
AQ H-525 AQ HS-525 950 × 2100 105
