NEWSTAR
商品コード：ns hs-211p-b

ニュースターの旧型フロアヒンジ（廃番品）の取替・交換品。

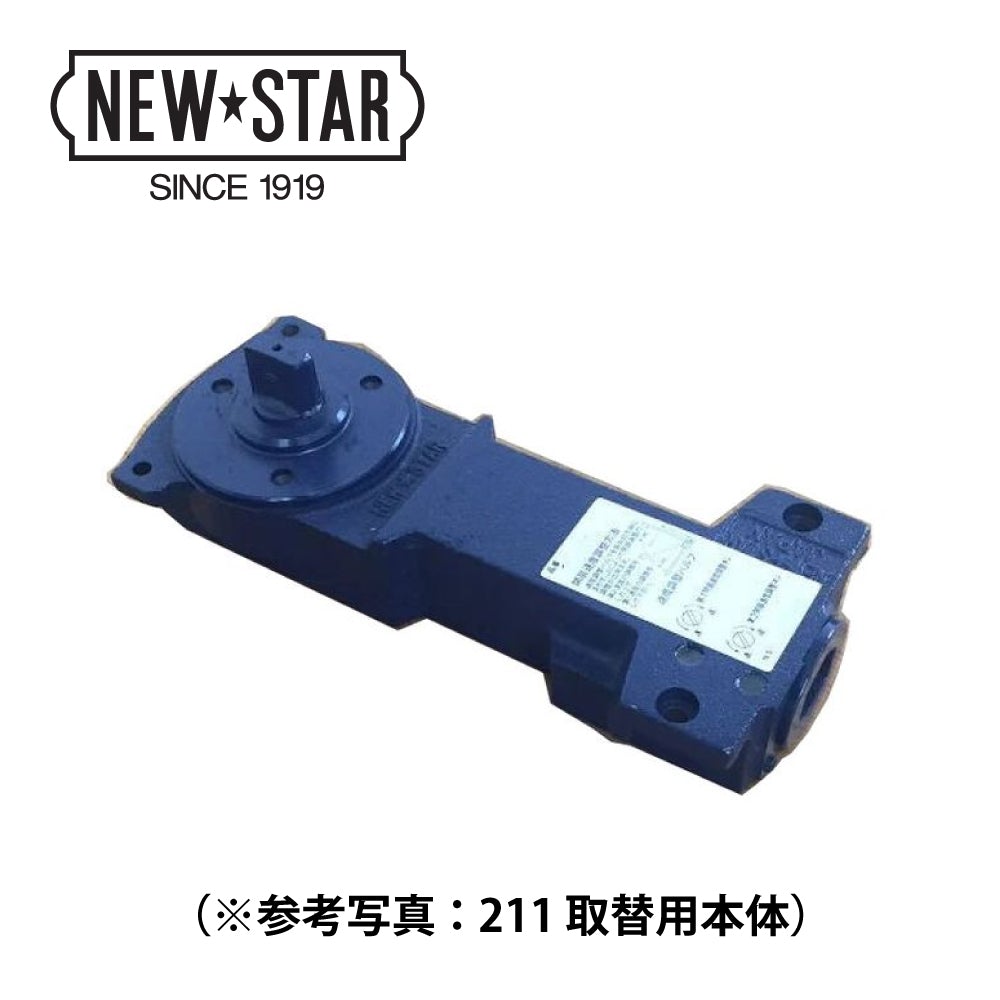

ニュースター廃番フロアヒンジ HS-211P用取替本体【ストップ付き, 中心吊り・自由開き（内外120°開き）, 一般ドア用, NEWSTAR】

Name: ニュースター 廃番フロアヒンジ HS-211P用 取替本体 【ストップ付き, 中心吊り・自由開き（内外120°開き）, 一般ドア用, NEWSTAR】
Brand: NEWSTAR
SKU: NS HS-211P-B
Price: 23760 JPY
Availability: InStock

¥23,760

セール売り切れ

［税込］　　配送料を確認

数量

発送日目安

10日～2週間。

注文数量や時期によっては目安通りではない場合がございます。またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

商品概要

商品分類

旧型フロアヒンジ（廃番品）の取替用本体

メーカー・ブランド

NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）

品番・型式

HS-211P用取替本体（※フロアヒンジの中身本体のみ）

適用ドアの種類

強化ガラスドア用

開閉様式

中心吊り・自由開き（最大開き角度：内外120°）

ストップ機能

ストップ付き（ストップ角度：90°）

左右勝手

共通

既設品のフロアプレート

※既設品の品番特定の際の参考にして下さい。

大プレート：サイズ 146×205、「HS-211P」の刻印あり。
小プレート：サイズ 146×114、
軸心：74mm

セット内容

取替用本体： 1台
ドア召し合せ・ドア幅方向調整金具：3個
ドア召し合せ・ドア幅方向調整ネジ：セムスなべ小ネジ（M6×35 P=2） 3本
ドア幅方向調整ネジ：十字穴付き六角ボルト（M6×25） 2本
ドア幅方向調整ナット：六角ナット（M6並） 2個
プレートビス：十字穴付き特皿小ネジ（M5×8 D=8） 8本
スパナ：6mm用 1個
取扱説明書：1部

【特記事項】

本商品は、廃番になったフロアヒンジの取替・修理・交換用の中身本体のみになります。　セメントケース・フロアプレート・アーム・トップピボット等は含まれておりませんので、ご注意願います。
稀に「軸心寸法」や「プレートサイズ」が異なる特殊仕様になっている場合がございます。
本商品をそのままご注文されても、取付できない・合わない場合が殆どです。　特殊仕様がご必要な方は、改めてお見積りさせていただきますので、下記より別途ご相談下さい。

商品について質問する

詳細を表示する

［仕様一覧表］

仕様一覧表「旧型・廃番フロアヒンジ 200・300シリーズ一般ドア用」

- 横スクロールで閲覧できます -

旧型・廃番品（プレートの刻印）			→	メンテナンス用取替品（交換・代替品）
旧型・廃番品（プレートの刻印）				本体のみ取替の場合（取替用中身本体）		製品一式取替の場合（埋替品・斫り替え品）
	ストップ無し	ストップ付き		ストップ無し	ストップ付き	ストップ無し	ストップ付き
２００シリーズ	211	S-211	→	211用取替本体	S-211用取替本体	H-511CHE	HS-511CHE
	222	S-222	→	222用取替本体	S-222用取替本体	H-522CHE	HS-522CHE
	H-211	HS-211	→	H-211用取替本体	HS-211用取替本体	H-511CHU	HS-511CHU
	H-222	HS-222	→	H-222用取替本体	HS-222用取替本体	H-522CHU	HS-522CHU
	K-211	KS-211	→	K-211用取替本体	KS-211用取替本体	H-511CHK	HS-511CHK
	K-222	KS-222	→	K-222用取替本体	KS-222用取替本体	H-522CHK	HS-522CHK
	120	220	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522CHG	HS-522CHG
	222CHA	S-222CHA	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522CHG	HS-522CHG
	H-120	H-220	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522Z	HS-522Z
	H-222CHB	HS-222CHB	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522Z	HS-522Z
	110	210	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511CHF	HS-511CHF
	H-110	H-210	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511Z	HS-511Z
	K-110	K-210	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511CHK	HS-511CHK
	K-120	K-220	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522CHK	HS-522CHK
３００シリーズ	H-311	HS-311	→	H-511CHD	HS-511CHD	H-511CHH	HS-511CHH
	H-322	HS-322	→	H-522CHD	HS-522CHD	H-522CHH	HS-522CHH
	H-315	HS-315	→	H-515CHD	HS-515CHD	H-515CHH	HS-515CHH
	H-325	HS-325	→	H-525CHD	HS-525CHD	H-525CHH	HS-525CHH
	H-311CH	HS-311CH	→	H-511CHC	HS-511CHC	H-511CHF	HS-511CHF
	H-311U	HS-311U	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511	HS-511
	H-322U	HS-322U	→			H-522	HS-522
	H-315U	HS-315U	→			H-515	HS-515
	H-325U	HS-325U	→			H-525	HS-525
