- 商品コード:ns aq-es-511
水や埃が入りにくく設計された簡易的な防水仕様のフロアヒンジです。
ニュースター アクアヒンジ AQ ES-511 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】
ニュースター アクアヒンジ AQ ES-511 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】
商品概要
- 商品分類
- アクアヒンジ(簡易防水型フロアヒンジ)
- メーカー・ブランド
- NEWSTAR(NS, ニュースター, 日本ドアーチエック製造)
- 品番・型番
- AQ ES-511
- 機能・特徴
-
- フロアヒンジ「ES-511」を簡易的な防水仕様にしたものです。
- 主軸回り及び本体と蓋の接合部にシール材が採用された簡易的な防水仕様のフロアヒンジです。
- 水や埃が入りにくく、錆の発生を抑制し、長くご使用頂けます。
- ビルの玄関、レストラン、厨房、地下出入口等水や湿気の多い場所に最適です。
- 適用ドアの種類
- 強化ガラスドア用(内部ドア用)
- 開閉様式
- 中心吊り・自由開き(最大開き角度:内外120°)
- ストップ機能
- ストップ付き(ストップ角度:90°)
- 左右勝手
- 共通
- 適用ドア寸法
- DW762 × DH2134mm
- ドア重量
- -
![NEWSTAR(ニュースター) アクアヒンジ AQ ES-511](http://ibnez-ec.com/cdn/shop/products/ns_fh_aq_70ac483b-8ba5-4e52-90af-0e71bb1ab207.jpg?v=1642753465&width=1445)
![ニュースター アクアヒンジ AQ ES-511 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_aq02_caaf1002-3223-47e6-bac8-1db5e9c390f4.jpg?v=1658367527&width=1445)
![ニュースター アクアヒンジ AQ ES-511 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_aq-e-511_cad_1cecfd3c-25cb-43f1-867e-bed5e6a9166c.jpg?v=1658367527&width=1445)
![ニュースター アクアヒンジ AQ ES-511 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_aq_ctl_b4f57ce0-53d0-463d-8785-4c8d28db0d64.jpg?v=1658367536&width=1445)
![ニュースター アクアヒンジ AQ ES-511 【簡易防水仕様, ストップ付き, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_e-511_ae2c06e7-867c-4e87-a4fc-70d2a9ae11db.jpg?v=1658367542&width=1445)
[ 製品図面・納まり図 ]
-
- ピンチアウト(拡大)操作できます -
[ 製品仕様・特徴 ]
- カタログ「アクアヒンジ」
-
- ピンチアウト(拡大)操作できます -

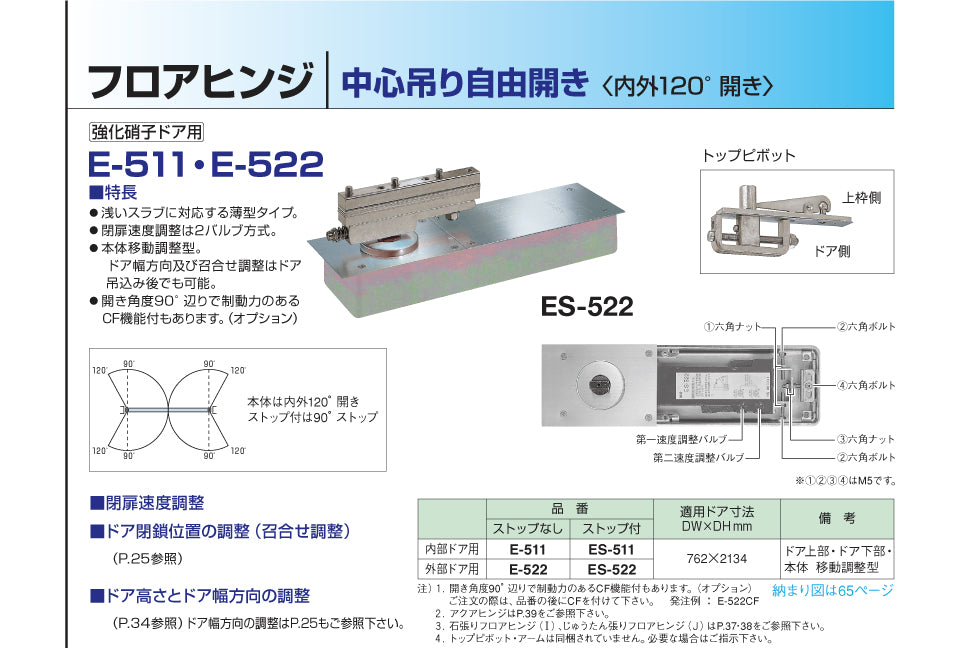

- ※参考カタログ「E-511・E-522シリーズ」
-
関連カテゴリ
[ 仕様一覧表 ]
- 強化ガラスドア用
- 横スクロールで閲覧できます -開閉様式・扉様態・特徴 | 品番・刻印 | ケース 深さ (mm) |
ドア適用 | |||
---|---|---|---|---|---|---|
ストップ無し | ストップ付き | ドアサイズ (DW × DHmm) |
ドア重量 (kg以下) |
|||
中心吊り・自由開き |
|
AQ E-130 | AQ ES-130 | 113 | 914 × 2134 | ― |
AQ E-140 | AQ ES-140 | 118 | 1067 × 2438 | ― | ||
|
AQ E-511 | AQ ES-511 | 57 | 762 × 2134 | 内部ドア用 | |
AQ E-522 | AQ ES-522 | 外部ドア用 | ||||
AQ E-1300 | AQ ES-1300 | 55.6 | 914 × 2134 | ― | ||
AQ E-1400 | AQ ES-1400 | 1067 × 2134 | ― | |||
|
AQ G-1300 | 914 × 2134 | ― | |||
AQ G-1400 | 1067 × 2134 | ― | ||||
AQ G-1500 | 75.4 | 1219 × 2438 | ― |
