商品コード：ns aq-e-511

水や埃が入りにくく設計された簡易的な防水仕様のフロアヒンジです。

ニュースターアクアヒンジ AQ E-511 【簡易防水仕様, ストップ無し, 中心吊り・自由開き（内外120°開き）, 強化ガラスドア用, NEWSTAR】

Name: ニュースター アクアヒンジ AQ E-511 【簡易防水仕様, ストップ無し, 中心吊り・自由開き（内外120°開き）, 強化ガラスドア用, NEWSTAR】
Brand: NEWSTAR
SKU: NS AQ E-511
Price: 55990 JPY
Availability: InStock

¥55,990

セール売り切れ

［税込］　　配送料を確認

数量

発送日目安

10日～2週間。

注文数量や時期によっては目安通りではない場合がございます。またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

商品概要

商品分類

アクアヒンジ（簡易防水型フロアヒンジ）

メーカー・ブランド

NEWSTAR（NS, ニュースター, 日本ドアーチエック製造）

品番・型番

AQ E-511

機能・特徴

フロアヒンジ「E-511」を簡易的な防水仕様にしたものです。
主軸回り及び本体と蓋の接合部にシール材が採用された簡易的な防水仕様のフロアヒンジです。
水や埃が入りにくく、錆の発生を抑制し、長くご使用頂けます。
ビルの玄関、レストラン、厨房、地下出入口等水や湿気の多い場所に最適です。

適用ドアの種類

強化ガラスドア用（内部ドア用）

開閉様式

中心吊り・自由開き（最大開き角度：内外120°）

ストップ機能

ストップ無し

左右勝手

共通

適用ドア寸法

DW762 × DH2134mm

ドア重量

－

【特記事項】

本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。
稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。

商品について質問する

詳細を表示する

［製品図面・納まり図］

- ピンチアウト（拡大）操作できます -

［製品仕様・特徴］

カタログ「アクアヒンジ」
- ピンチアウト（拡大）操作できます -

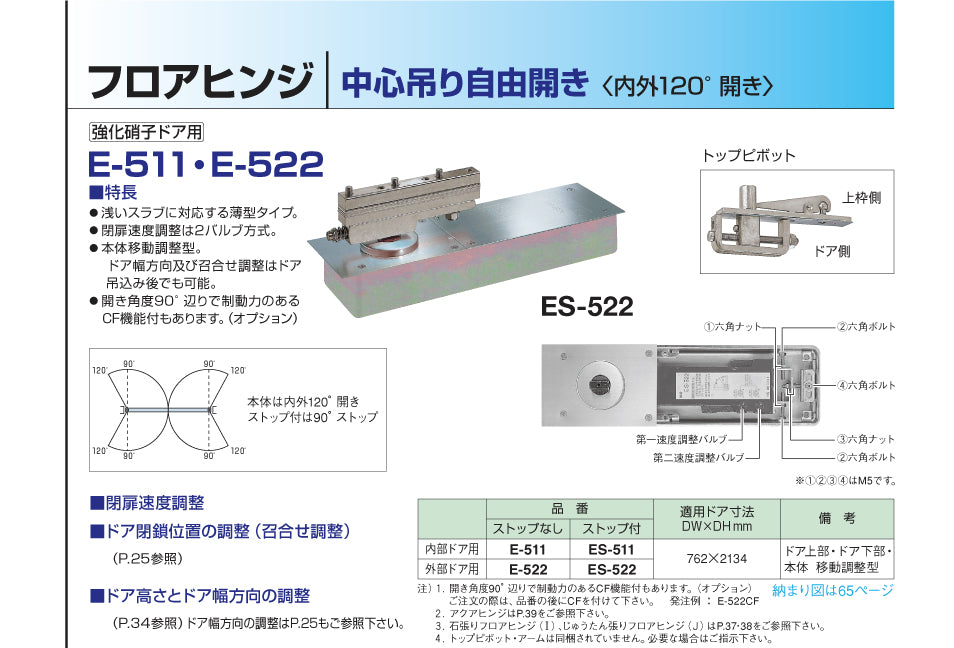

※参考カタログ「E-511・E-522シリーズ」

［仕様一覧表］

- 強化ガラスドア用

- 横スクロールで閲覧できます -

開閉様式・扉様態・特徴		品番・刻印		ケース深さ（mm）	ドア適用
開閉様式・扉様態・特徴		ストップ無し	ストップ付き	ケース深さ（mm）	ドアサイズ（DW × DHmm）	ドア重量（kg以下）
中心吊り・自由開き	内外90°開きストップ角度：90° 主に玄関ドア用	AQ E-130	AQ ES-130	113	914 × 2134	―
	内外90°開きストップ角度：90° 主に玄関ドア用	AQ E-140	AQ ES-140	118	1067 × 2438	―
	内外120°開きストップ角度：90° 薄型（浅いスラブに対応）	AQ E-511	AQ ES-511	57	762 × 2134	内部ドア用
		AQ E-522	AQ ES-522	57	762 × 2134	外部ドア用
		AQ E-1300	AQ ES-1300	55.6	914 × 2134	―
		AQ E-1400	AQ ES-1400		1067 × 2134	―
	ストップ無し：内外105°開きストップ付き：内外120°開きストップ切替型薄型（浅いスラブに対応）	AQ G-1300			914 × 2134	―
		AQ G-1400			1067 × 2134	―
		AQ G-1500		75.4	1219 × 2438	―
