  • NEWSTAR
  • 商品コード:ns aq-e-1400

水や埃が入りにくく設計された簡易的な防水仕様のフロアヒンジです。

ニュースター アクアヒンジ AQ E-1400 【簡易防水仕様, ストップ無し, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】

ニュースター アクアヒンジ AQ E-1400 【簡易防水仕様, ストップ無し, 中心吊り・自由開き(内外120°開き), 強化ガラスドア用, NEWSTAR】

通常価格 ¥84,150
通常価格 セール価格 ¥84,150
セール 売り切れ
[税込]   配送料を確認

発送日目安

 -

10日~2週間。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

関連資料

商品概要

商品分類
アクアヒンジ(簡易防水型フロアヒンジ)
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチエック製造)
品番・型番
AQ E-1400
機能・特徴
  • フロアヒンジ「E-1400」を簡易的な防水仕様にしたものです。
  • 主軸回り及び本体と蓋の接合部にシール材が採用された簡易的な防水仕様のフロアヒンジです。
  • 水や埃が入りにくく、錆の発生を抑制し、長くご使用頂けます。
  • ビルの玄関、レストラン、厨房、地下出入口等水や湿気の多い場所に最適です。
適用ドアの種類
強化ガラスドア用
開閉様式
中心吊り・自由開き(最大開き角度:内外120°)
ストップ機能
ストップ無し
左右勝手
共通
適用ドア寸法
DW1067 × DH2134mm
ドア重量

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。

商品について質問する

詳細を表示する

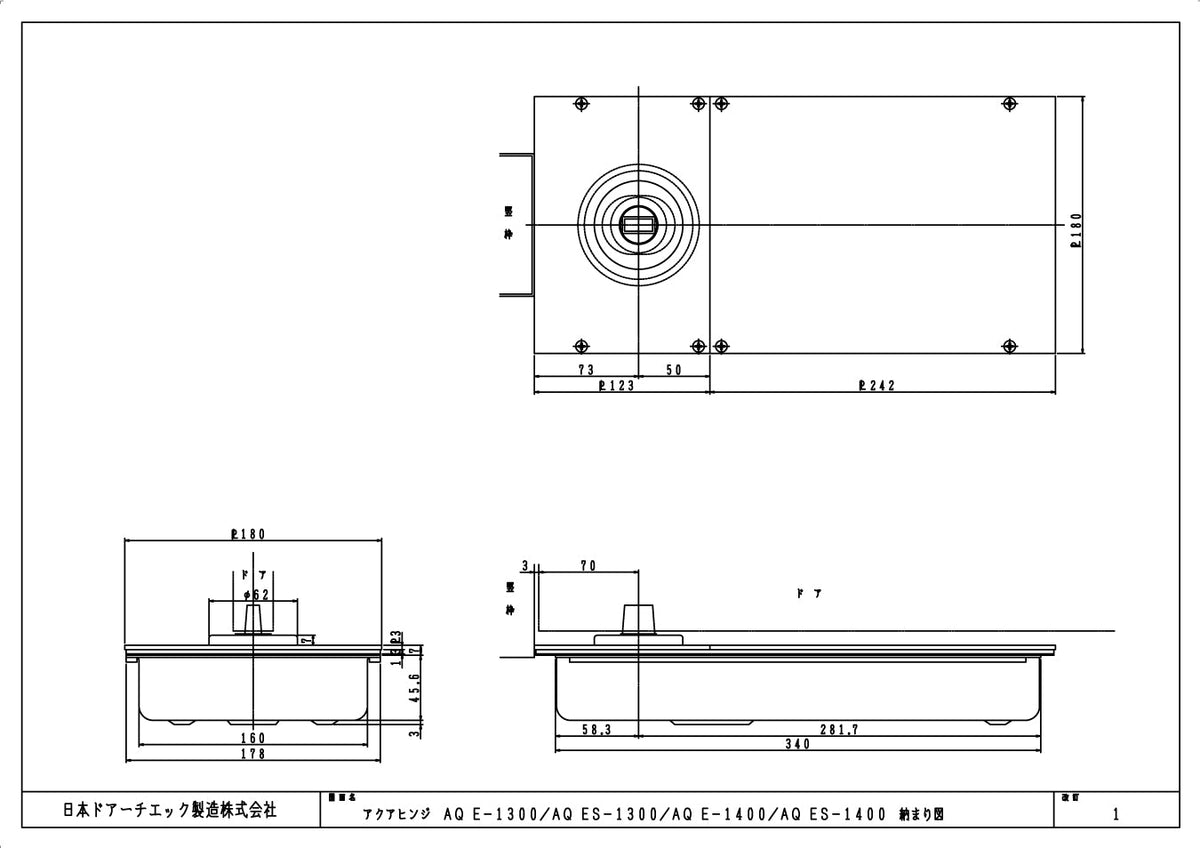

[ 製品図面・納まり図 ]

  • - ピンチアウト(拡大)操作できます - 納まり図・図面

[ 製品仕様・特徴 ]

  • カタログ「アクアヒンジ」
  • - ピンチアウト(拡大)操作できます - カタログ:ニュースター アクアヒンジ

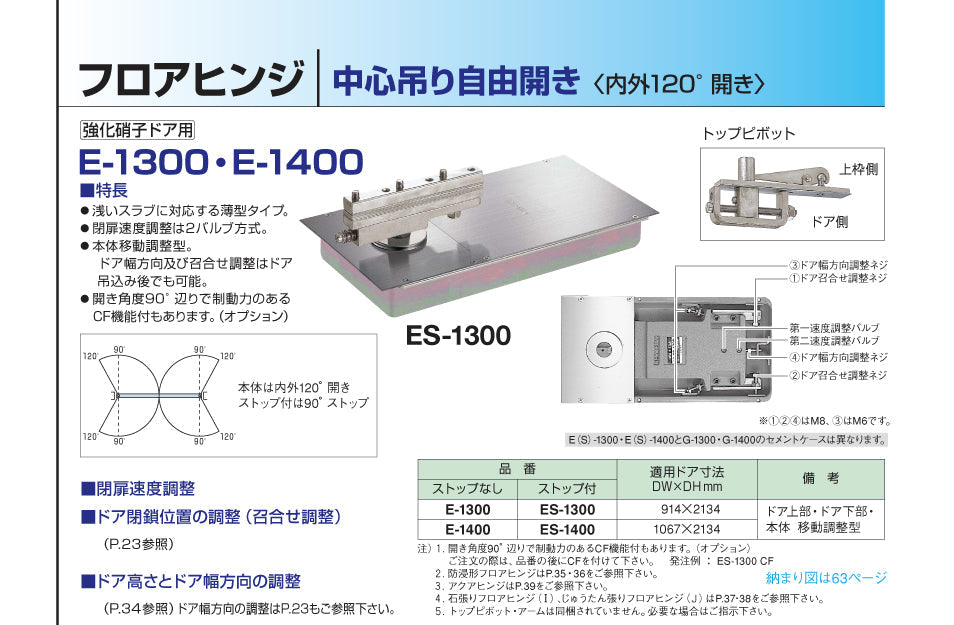

  • ※参考カタログ「E-1300・E-1400シリーズ」
  • カタログ:ニュースター フロアヒンジ E-1300・E-1400シリーズ

[ 仕様一覧表 ]

- 強化ガラスドア用

- 横スクロールで閲覧できます -
開閉様式・扉様態・特徴 品番・刻印 ケース
深さ
(mm)
ドア適用
ストップ無し ストップ付き ドアサイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外90°)、ストップ角度:90°
  • 内外90°開き
    ストップ角度:90°
    主に玄関ドア用
AQ E-130 AQ ES-130 113 914 × 2134
AQ E-140 AQ ES-140 118 1067 × 2438
  • 中心吊り・自由開き(120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
AQ E-511 AQ ES-511 57 762 × 2134 内部ドア用
AQ E-522 AQ ES-522 外部ドア用
AQ E-1300 AQ ES-1300 55.6 914 × 2134
AQ E-1400 AQ ES-1400 1067 × 2134
  • 中心吊り・一方開き(105°~120°)、ストップ角度:90°
  • ストップ無し:内外105°開き
    ストップ付き:内外120°開き
    ストップ切替型
    薄型(浅いスラブに対応)
AQ G-1300 914 × 2134
AQ G-1400 1067 × 2134
AQ G-1500 75.4 1219 × 2438
