NEWSTAR
商品コード：ns o-1350-b

ニュースターの旧型フロアヒンジ（廃番品）のメンテナンス用の取替・交換品。

ニュースター廃番フロアヒンジ O-1350用取替本体 835CHB【ストップ無し, 持出吊り, 一般ドア用, C-1350シリーズ, NEWSTAR】

トップピボットを選ぶ不要必要（O-835用）

左右勝手を選ぶ右勝手左勝手

¥46,310

セール売り切れ

［税込］　　配送料を確認

カートに追加する前に、必ず「トップピボット」「左右勝手」をご選択下さい。

数量

発送日目安

10日～2週間。

注文数量や時期によっては目安通りではない場合がございます。またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

商品概要

商品分類

旧型フロアヒンジ（廃番品）の取替用本体

メーカー・ブランド

NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）

品番・型式

835CHB（O-1350［廃番品］用取替本体）
※廃番になったフロアヒンジのメンテナンス・取替用の中身本体のみです。

適用ドアの種類

一般ドア用

開閉様式

持出吊り・一方開き（最大開き角度：180°）

ストップ機能

ストップ無し

左右勝手

左右勝手あり
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。

押して開けた際に吊元が右側　→　右勝手
押して開けた際に吊元が左側　→　左勝手

既設品のフロアプレート

※既設品の品番特定の際の参考にして下さい。

大プレート：サイズ 170×300、「O-1350」の刻印あり。
小プレート：サイズ 170×80
軸心：35mm

セット内容

取替用本体： 1台
本体移動用ボルト（835用）：1本
スパナ：1個
取扱説明書：1部

【特記事項】

扉を外す際、固着や劣化により扉上部軸を緩められず、トップピボットを切断せざるを得ない場合がございます。長年使用され続け、定期的なメンテナンスがされていない場合に稀に見受けられます。
「既設のトップピボットが流用できそうにない。」「事前に状態が確認できない。」等で必要と思われる場合は、選択肢の『トップピボットを選ぶ』にて『必要』をご選択下さい。

商品について質問する

詳細を表示する

［製品図面・納まり図］

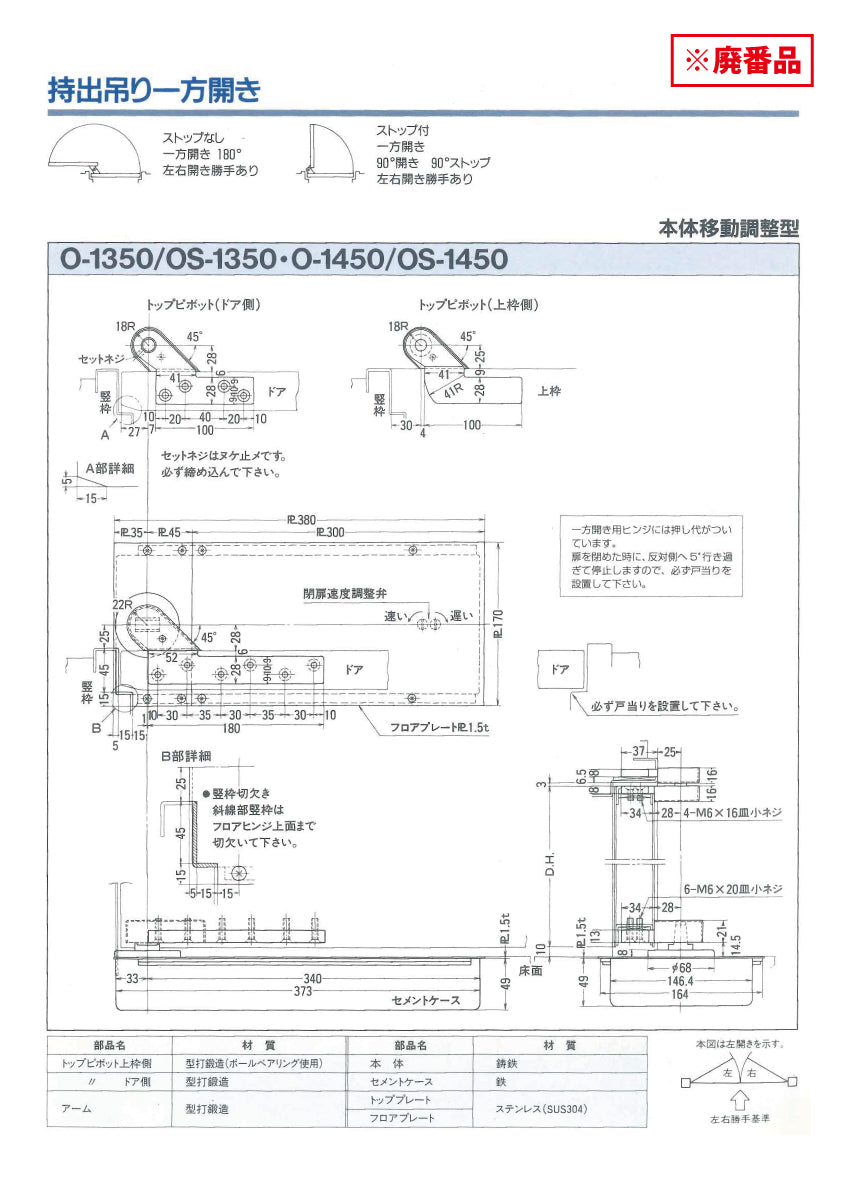

廃番製品図面（※取替の際の参考にして下さい。）
- ピンチアウト（拡大）操作できます -

［製品仕様・特徴］

カタログ（※取替の際の参考にして下さい。）
- ピンチアウト（拡大）操作できます -

［仕様一覧表］

旧型・廃番フロアヒンジ　C-1350シリーズ　一般ドア用

- 横スクロールで閲覧できます -

旧型・廃番品（プレートの刻印）			→	メンテナンス用取替品（交換・代替品）
旧型・廃番品（プレートの刻印）				本体のみ取替の場合（取替用中身本体）		製品一式取替の場合（埋替品・斫り替え品）
	ストップ無し	ストップ付き		ストップ無し	ストップ付き	ストップ無し	ストップ付き
中心吊り	TC-1350	TCS-1350	→	835 CHB	S-835 CHB	H-835 CHC	HS-835 CHC
	TC-1450	TCS-1450	→	845 CHB	S-845 CHB	H-845 CHC	HS-845 CHC
	C-1350	CS-1350	→	835 CHB	S-835 CHB	H-835 CHC アームC	HS-835 CHC アームC
	C-1450	CS-1450		845 CHB	S-845 CHB	H-845 CHC アームC	HS-845 CHC アームC
	C-1550	CS-1550		855 CHB	S-855 CHB	H-855 CHC	HS-855 CHC
持出吊り	O-1350	OS-1350	→	835 CHB	S-835 CHB	O-835 CHC	OS-835 CHC
	O-1450	OS-1450		845 CHB	S-845 CHB	O-845 CHC	OS-845 CHC
	O-1550	OS-1550		855 CHB	S-855 CHB	O-855 CHC	OS-855 CHC
