商品コード：ns h-501kw

木製ドア用に設計されたフロアヒンジです。取替・修理・交換用にも。

ニュースターフロアヒンジ H-501 KW 【ストップ無し, 中心吊り・自由開き（内外120°開き）, 木製ドア用, NEWSTAR】

Name: ニュースター フロアヒンジ H-501 KW 【ストップ無し, 中心吊り・自由開き（内外120°開き）, 木製ドア用, NEWSTAR】
Brand: NEWSTAR
SKU: NS H-501 KW
Price: 21890.0 JPY
Availability: InStock

商品バリエーション

¥21,890

セール売り切れ

［税込］　　配送料を確認

数量

発送日目安　-

10日～2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210 》

商品概要

商品分類

フロアヒンジ

メーカー・ブランド

NEWSTAR（NS, ニュースター, 日本ドアーチエック製造）

品番・型番

H-501 KW

機能・特徴

トップピボットが幅25mm設計で、木製ドア仕様のフロアヒンジ。
幅100mmのスリム設計。
浅いスラブに対応する薄型タイプ。
閉扉速度調整は2バルブ方式。
一方開きタイプの「H-505～H-525」シリーズと同形状で同じ納まり。
本体移動調整型。
ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。

適用ドアの種類

木製ドア用

開閉様式

中心吊り・自由開き（最大開き角度：内外90°）

ストップ機能

ストップ無し

左右勝手

共通

適用ドア寸法

DW450～800 × DH1800mm

ドア重量

15～45kg以下

【特記事項】

本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）・特別仕様（防水仕様・石張り仕様など）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。
稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
特別仕様（防水仕様や、石張り仕様など）のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

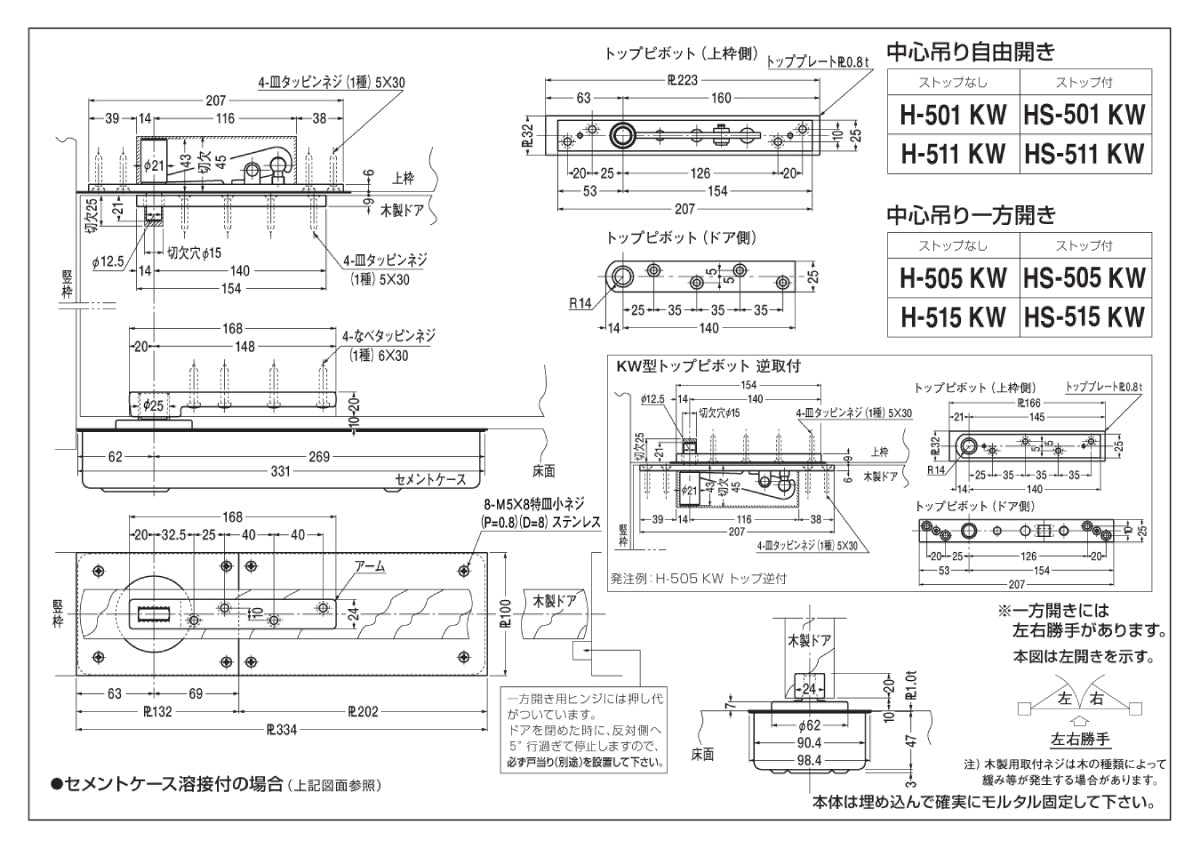

［製品図面・納まり図］

- ピンチアウト（拡大）操作できます -

［製品仕様・特徴］

カタログ「H-501・H-511・H-522」
- ピンチアウト（拡大）操作できます -

［仕様一覧表］

- 仕様一覧表（一般ドア用フロアヒンジ）

- 横スクロールで表示できます -

開閉様式・扉様態・特徴		商品写真	品番・刻印		ドア適用
開閉様式・扉様態・特徴		商品写真	ストップ無し	ストップ付き	サイズ（DW × DHmm）	ドア重量（kg以下）
中心吊り・自由開き	内外120°開きストップ角度：90° 薄型（浅いスラブに対応）	※軽量ドア用	H-501	HS-501	450～800 × 1800	15～45
			H-511	HS-511	900 × 2100	70
			H-522	HS-522	950 × 2100	105
中心吊り・一方開き	一方120°開きストップ角度：90° 薄型（浅いスラブに対応）	※軽量ドア用	H-505	HS-505	450～800 × 1800	15～45
			H-515	HS-515	900 × 2100	70
			H-525	HS-525	950 × 2100	105
