NEWSTAR
商品コード：ns 2250w

偏芯軸を採用しているので沓摺の切り欠きが不要。取替・修理・交換用として。

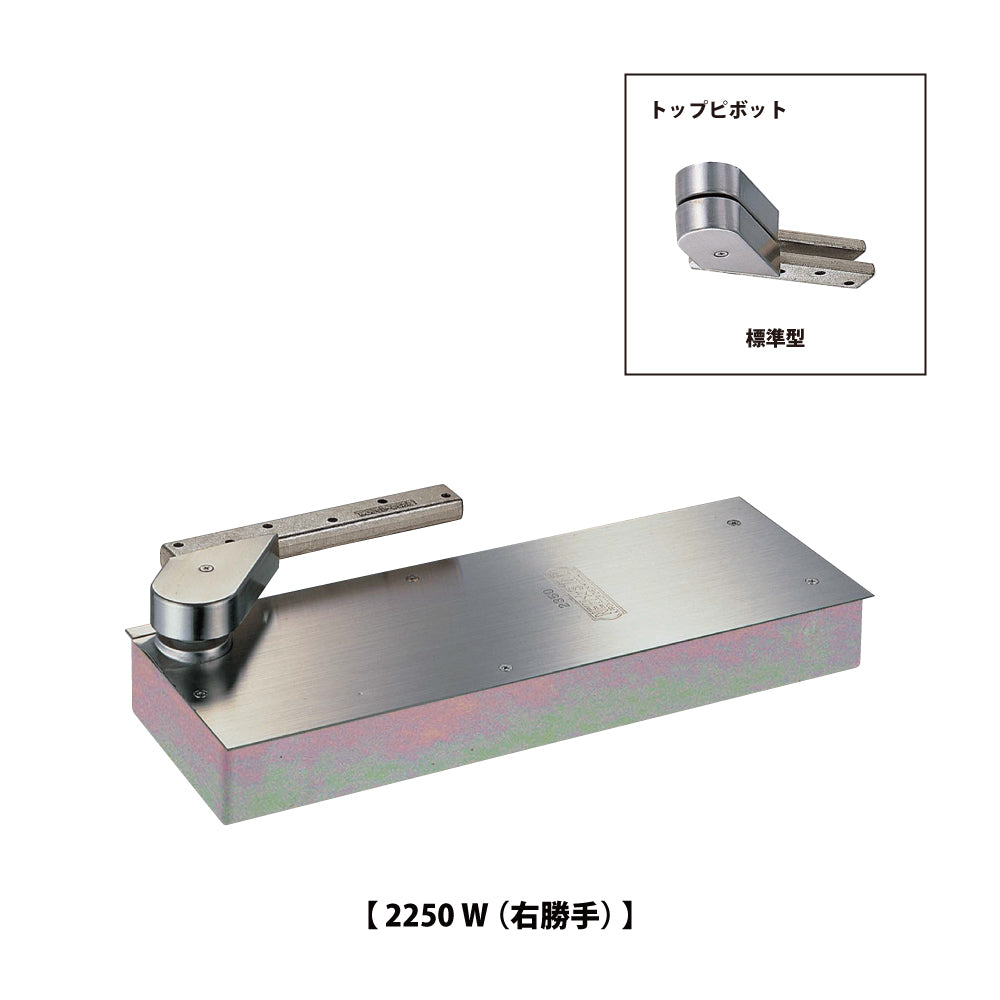

ニュースターフロアヒンジ 2250 W 【ストップ切替型, 持出吊り, 一方開き（内外180°開き）, 木製ドア用, NEWSTAR】

左右勝手を選ぶ右勝手左勝手

¥44,880

セール売り切れ

［税込］　　配送料を確認

カートに追加する前に、必ず「左右勝手」をご選択下さい。

数量

発送日目安

10日～2週間。

注文数量や時期によっては目安通りではない場合がございます。またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

商品概要

商品分類

フロアヒンジ

メーカー・ブランド

NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）

品番・型番

2250 W

機能・特徴

本体の深さが50mmの薄型設計。
本体は偏芯軸の採用で沓摺の切替が不要。
閉扉速度調整は3バルブ方式。
ドアを閉まり間際2°～3°から確実に閉鎖するラッチング速度は調整可能。
エアタイトドアに最適。

適用ドアの種類

木製ドア用

開閉様式

持出吊り・一方開き（開き角度：一方180°開き）

ストップ機能

ストップ切替型
切替操作はドア吊り込み後でも設定可能。
出荷時は、「ストップ付き」に設定されています。
本機はストップの構造上、90°から5°余分に開けた後、90°ストップします。

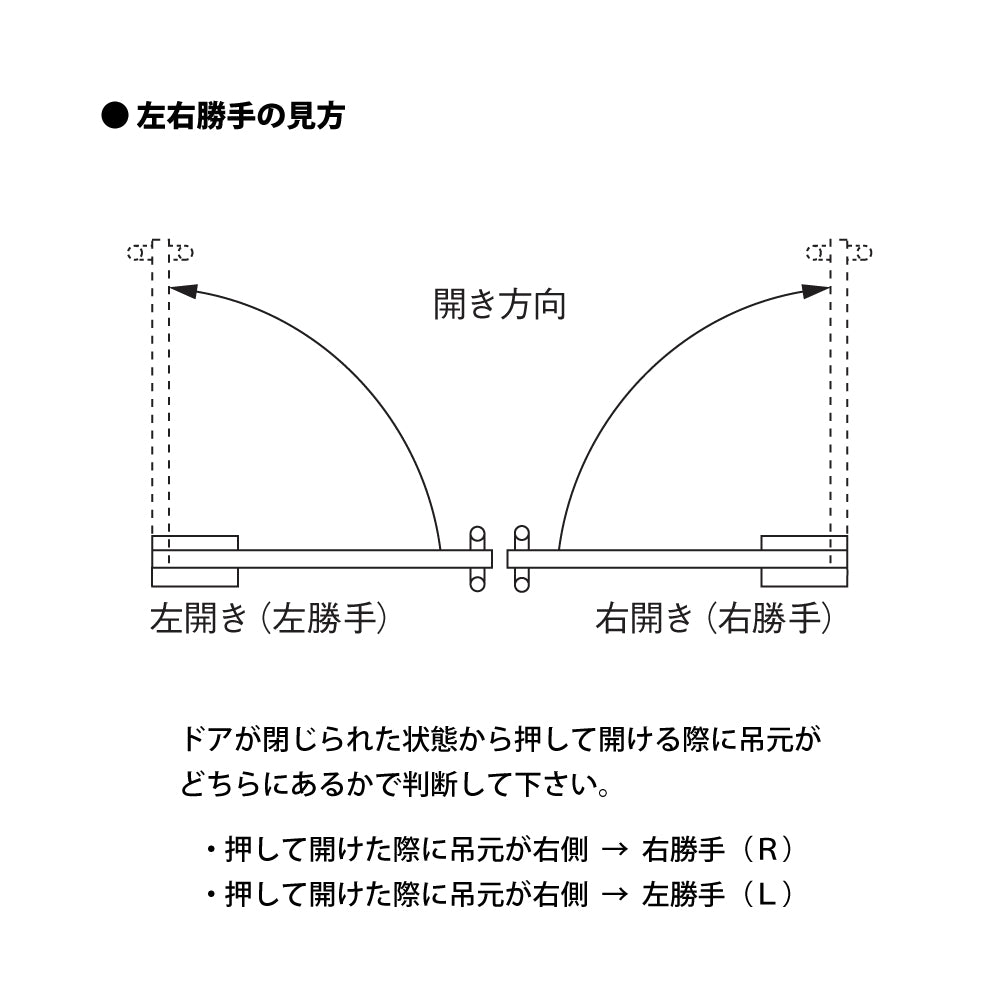

左右勝手

左右勝手あり（押し勝手）
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。

押して開けた際に吊元が右側　→　右勝手
押して開けた際に吊元が左側　→　左勝手

適用ドア寸法

DW950 × DH2100mm

ドア重量

70kg以下

【特記事項】

本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）・特別仕様（防水仕様・石張り仕様など）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。
稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
特別仕様（防水仕様や、石張り仕様など）のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

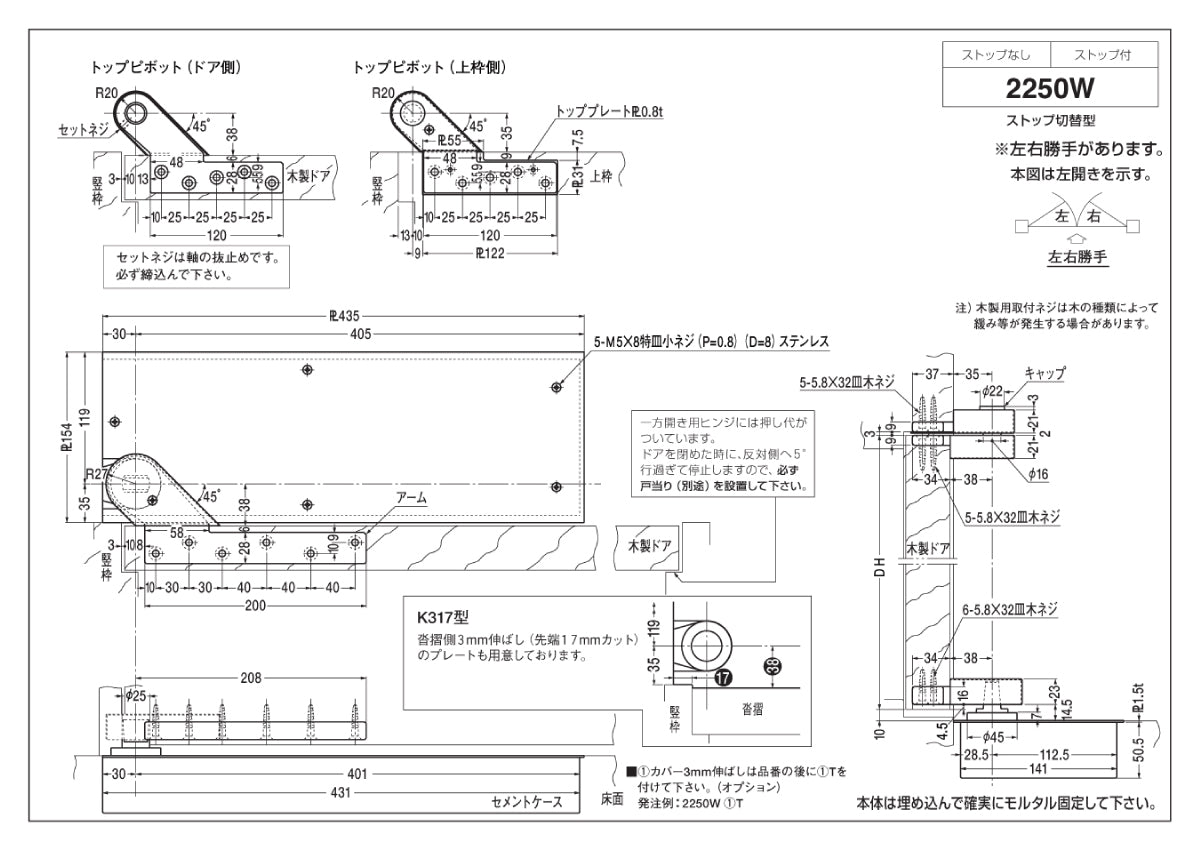

［製品図面・納まり図］

- ピンチアウト（拡大）操作できます -

［製品仕様・特徴］

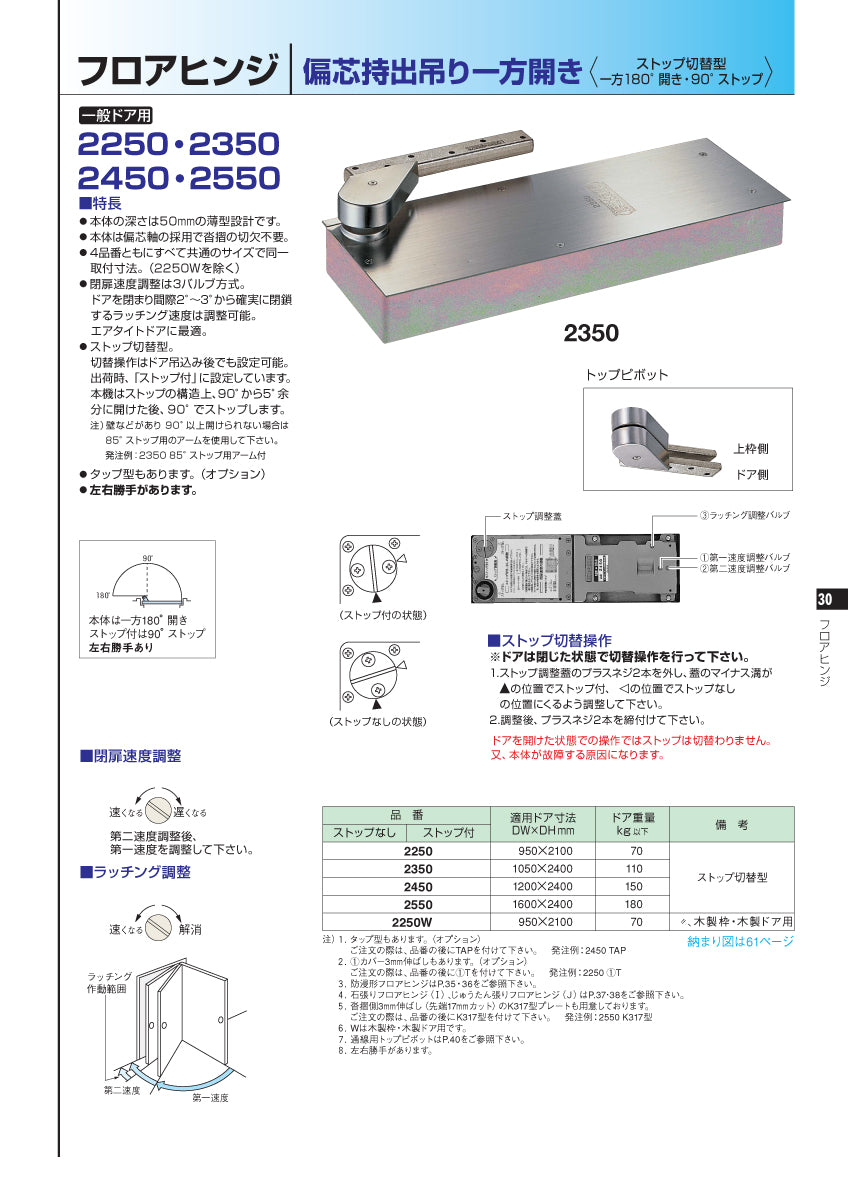

カタログ「2250・2350・2450・2550」
- ピンチアウト（拡大）操作できます -

［仕様一覧表］

- 仕様一覧表（木製ドア用フロアヒンジ）

- 横スクロールで表示できます -

開閉様式・扉様態・特徴			商品写真	品番		ドア適用
開閉様式・扉様態・特徴			商品写真	ストップ無し	ストップ付き	サイズ（DW × DHmm）	ドア重量（kg以下）
中心吊り	自由開き	内外120°開き		H-501 KW	HS-501 KW	450～800 × 1800	15～45
	自由開き	内外120°開き		H-511 KW	HS-511 KW	900 × 2100	70
	一方開き	一方120°開き		H-505 KW	HS-505 KW	450～800 × 1800	15～45
	一方開き	一方120°開き		H-515 KW	HS-515 KW	900 × 2100	70
持出吊り	一方開き	ストップ無し：一方180°開きストップ付き：一方120°開き		O-835 W	OS-835 W	950 × 2100	110
持出吊り	一方開き	偏芯型、一方180°開き		2250 W		950 × 2100	70
