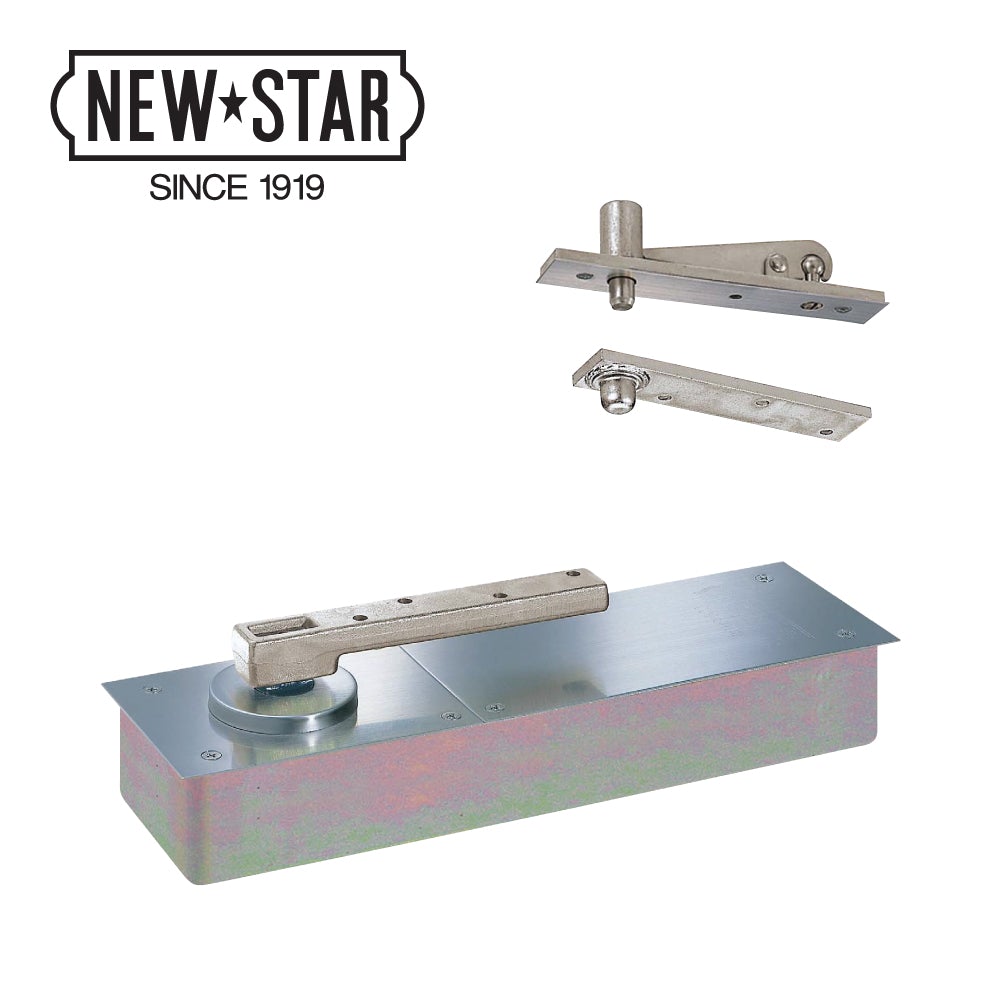

ニュースター フロアヒンジ HS-525 【ストップ付き, 中心吊り・一方開き(一方120°開き), 一般ドア用, NEWSTAR】 アルミなどの軽量ドアやスチールドアに幅広く適応。取替・修理・交換用に。

商品概要・仕様

商品分類
フロアヒンジ
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型番
  • HS-525(トップピボット:標準型)

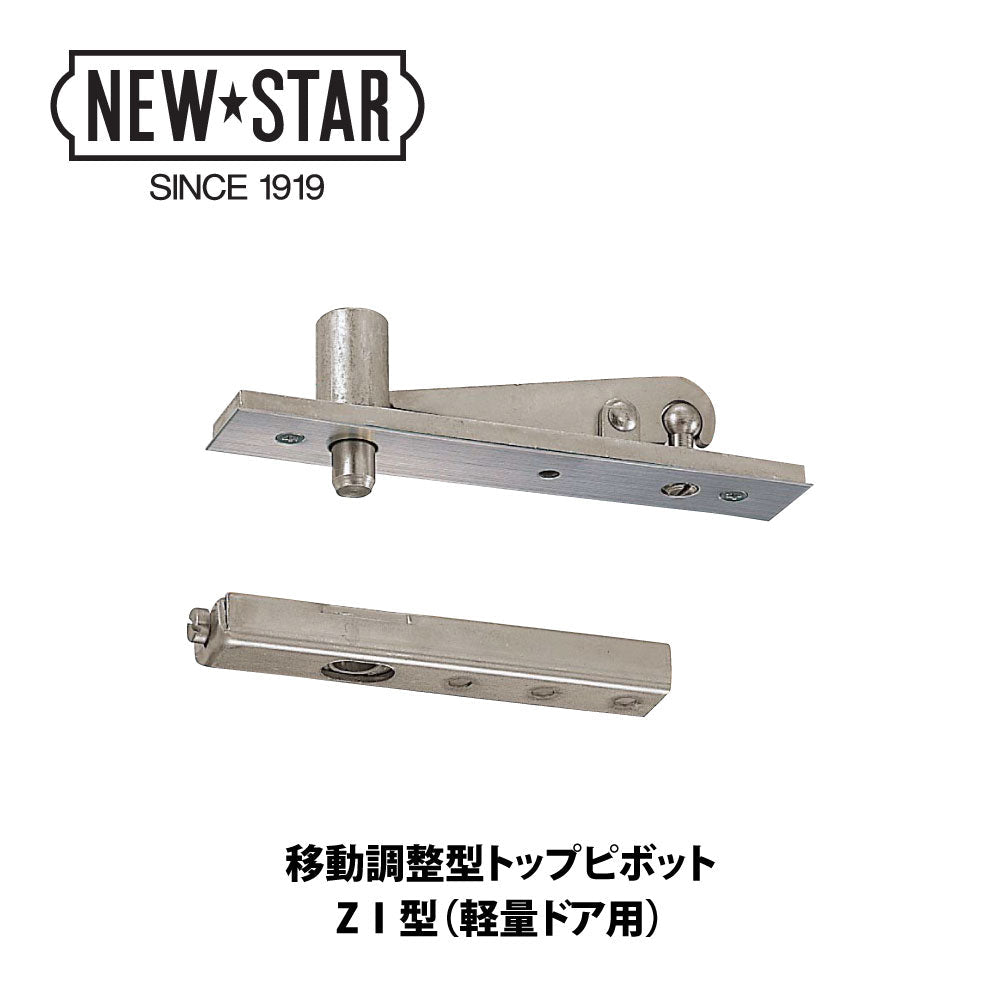

  • HS-525 ZⅠ(トップピボット:ドア上部移動調整型)
開閉様式
中心吊り・一方開き(開き角度:一方120°開き)
機能・特徴
  • アルミなどの軽量ドアやスチールドアに幅広く適応。
  • 幅100mmのスリム設計。
    フロント用の狭いアルミ枠に対応。
  • 浅いスラブに対応する薄型タイプ。
  • 閉扉速度調整は3バルブ方式。
    ドアを閉まり間際2°~3°確実に閉鎖するラッチング速度は調整可能。
    電気錠使用ドア・エアタイトドア等に最適。
  • 自由開きタイプの「H-501~H-522」シリーズと同形状で同じ納まり。
  • 本体移動調整型。
    ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。

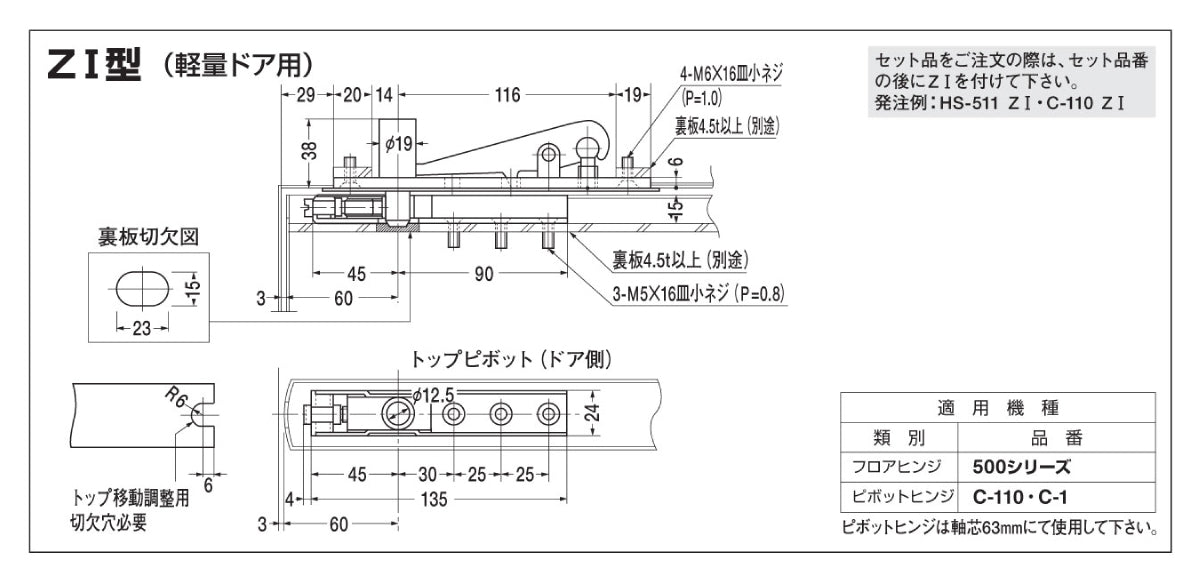

  • ドア上部のトップピボットを移動調整型(ZⅠ型)に変えることで、ドア堅枠の隙間(チリ)をトップピボット側で調整することが可能。(ドア幅方向調整)
ストップ機能
ストップ付き
左右勝手
左右勝手あり
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
  • 押して開けた際に吊元が右側 → 右勝手
  • 押して開けた際に吊元が左側 → 左勝手
適用ドア寸法
DW950 × DH2100mm
ドア重量
105kg以下

商品コード : NS FH HS-525

¥25,630 - ¥26,290
¥25,630 (税込)
¥25,630 - ¥26,290 (税込)
¥25,630 (税込)
配送日目安

受注生産品の為、納期:約2週間ほどかかります。

返品・交換について

お客様のご都合による返品・交換は承りできませんので、予めご了承下さい。
商品の品質、配送には万全を期しておりますが、万が一当店による「商品間違い」「数量間違い」「破損・汚れなどによる不良品」などがあった場合は、お取替えにて対応させて頂きます。

  • 製品カタログ
  • 取扱説明書

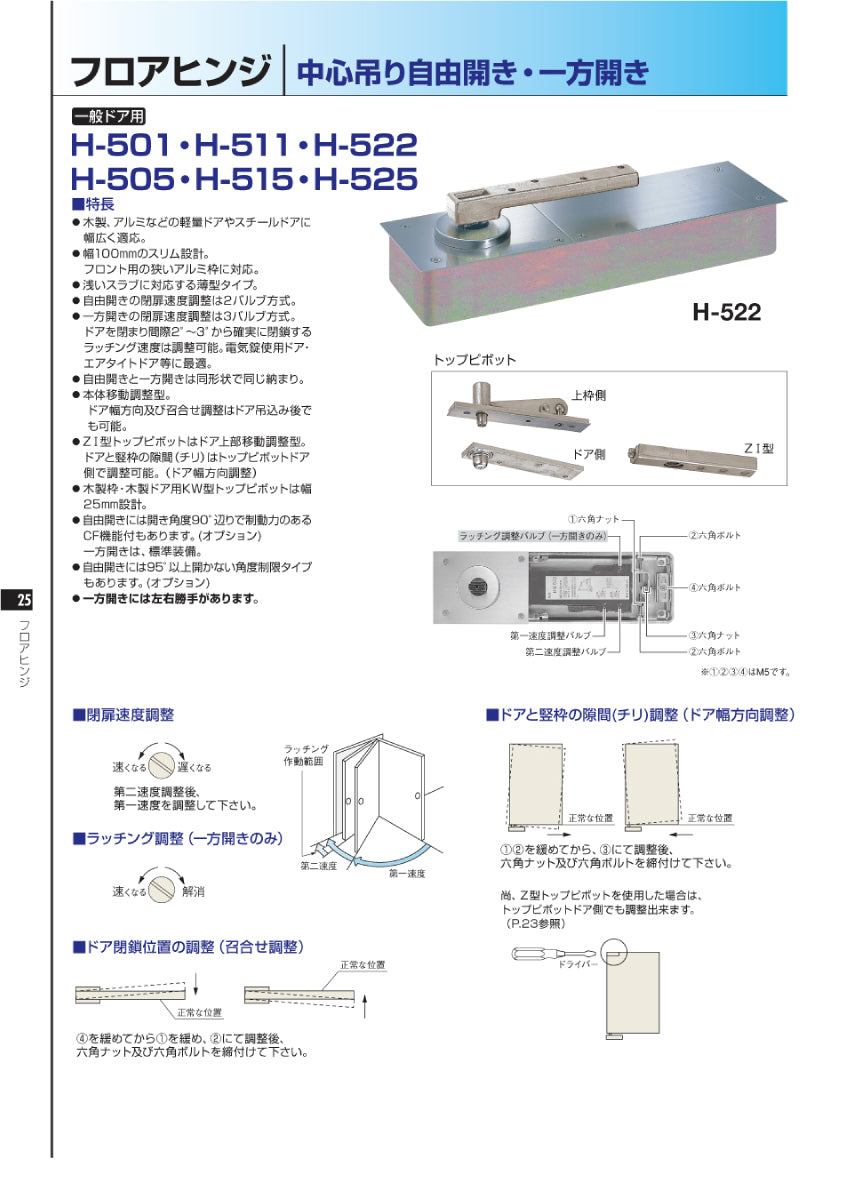

【製品カタログ】

【製品カタログ (NEWSTAR(ニュースター)-フロアヒンジ)】

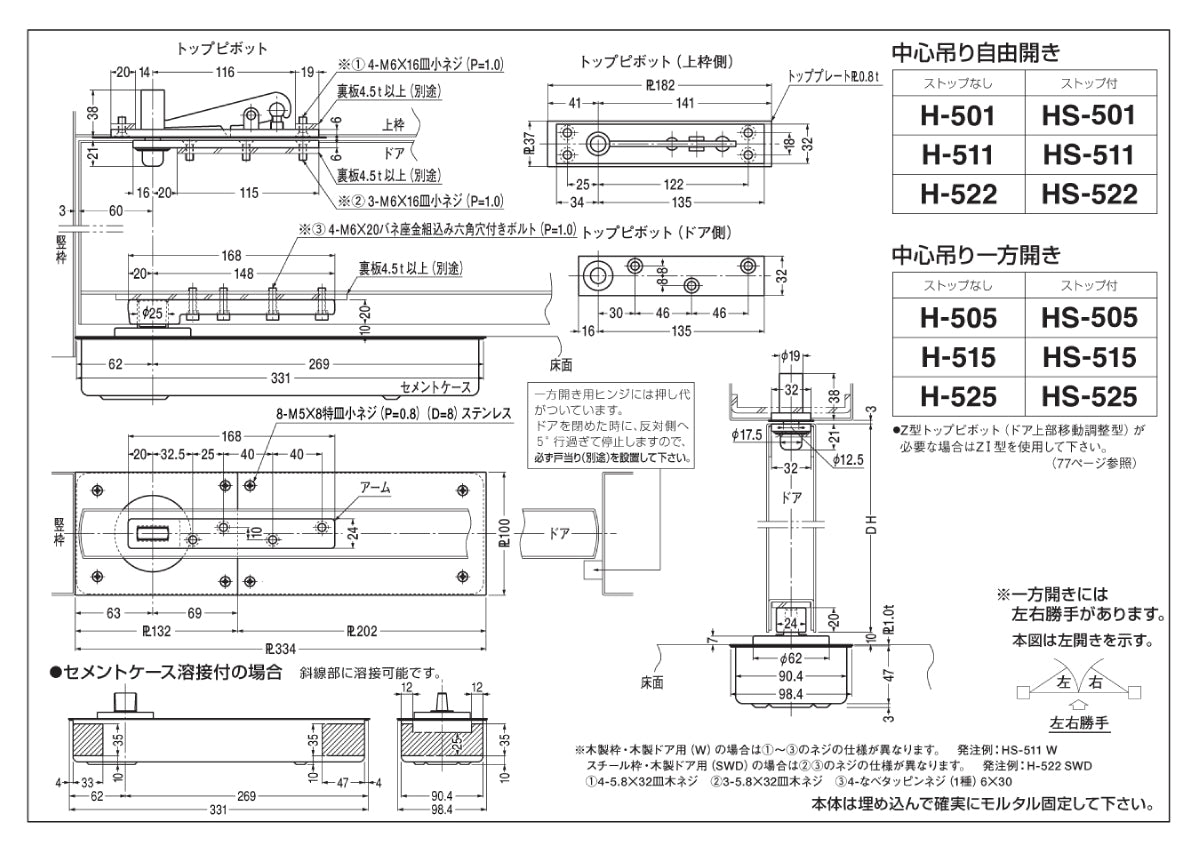

  • 納まり図・図面をダウンロード
  • 納まり図・図面
  • 納まり図・図面

- 仕様一覧表(一般ドア用 フロアヒンジ)

- 横スクロールで表示できます -
開閉様式・扉様態・特徴 商品写真 品番・刻印 ドア適用
ストップ無し ストップ付き サイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-501 HS-501 450~800
× 1800
15~45
H-511 HS-511 900 × 2100 70
H-522 HS-522 950 × 2100 105
中心吊り・一方開き
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 一方120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-505 HS-505 450~800
× 1800
15~45
H-515 HS-515 900 × 2100 70
H-525 HS-525 950 × 2100 105
