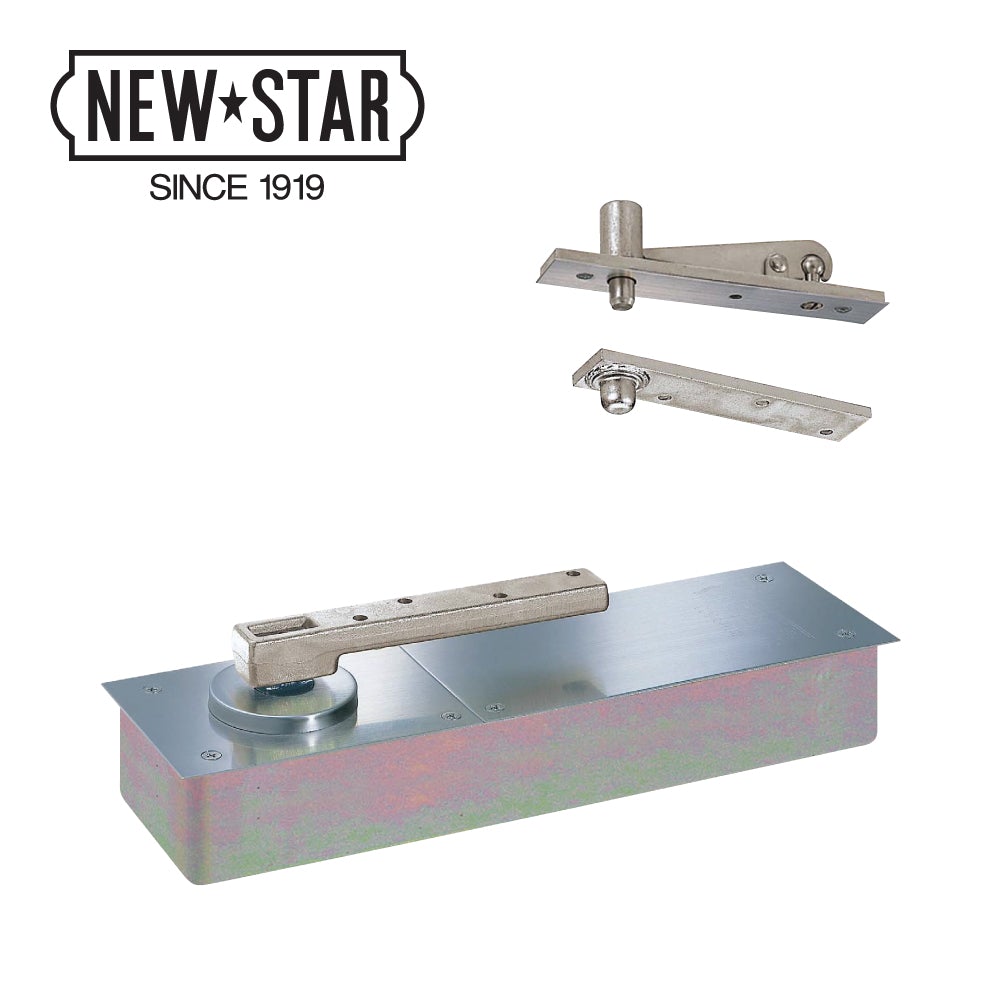

NEWSTAR(ニュースター) フロアヒンジ HS-522

商品概要・仕様

商品分類
一般ドア用 フロアヒンジ
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番
HS-522 / HS-522 ZⅠ
型式・種類
中心吊り、自由開き(開き角度 : 内外120°開き)
機能・特徴
ストップ付き、本体移動調整型

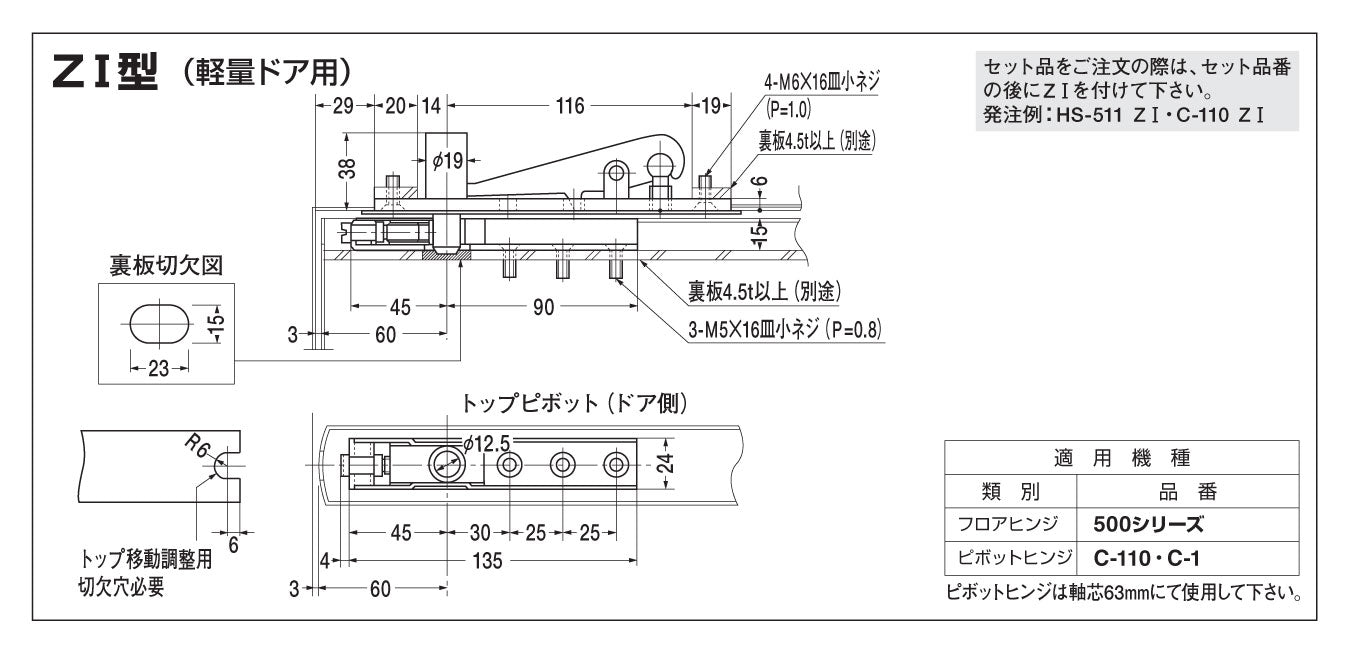

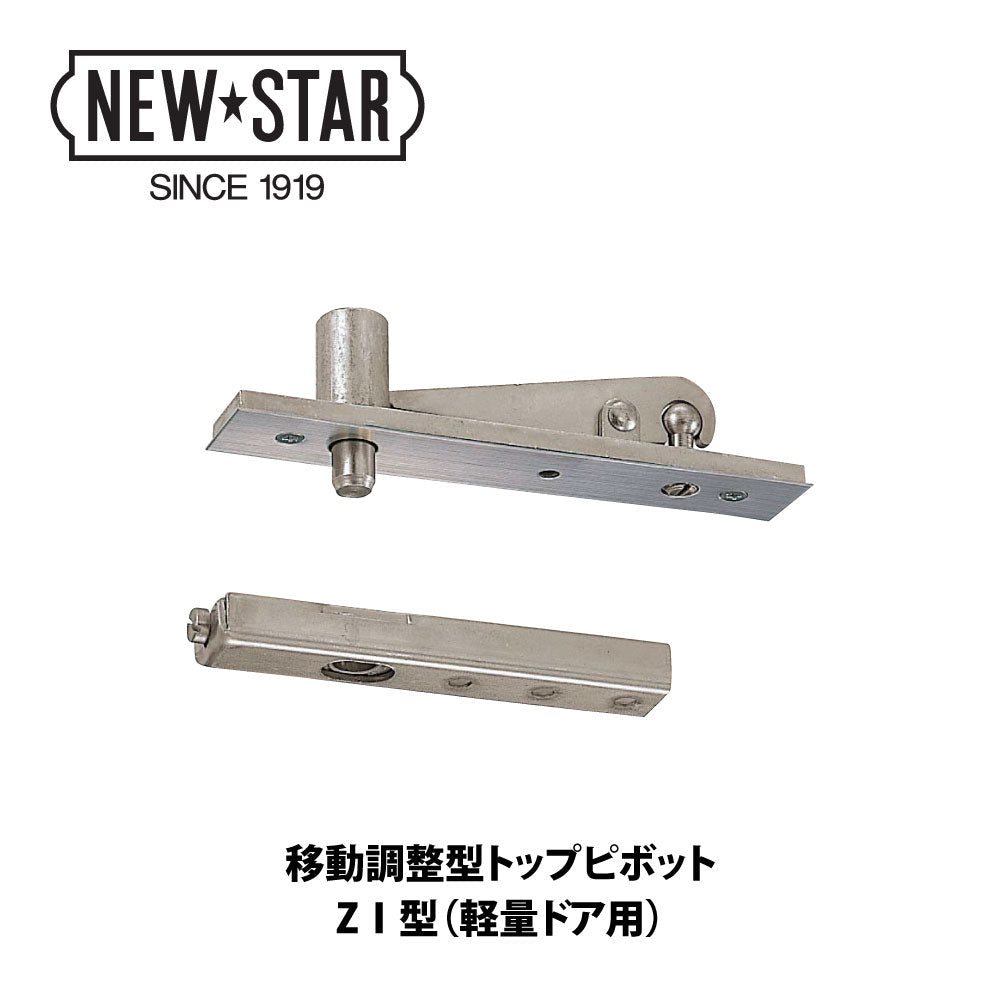

ドア上部移動調整型(トップピボット:ZⅠ型)も可能です。
左右勝手
左右勝手無し
適用ドア寸法
DW950 × DH2100mm
ドア重量
105kg以下
備考
※軸伸ばしや偏芯など特殊加工無しの標準品となります。お取替えの際は、既設品のご確認を十分にお願い致します。
※また、石張り仕様(軸伸ばし)や、その他特殊加工が必要な場合は、別途お見積り対応可能です。

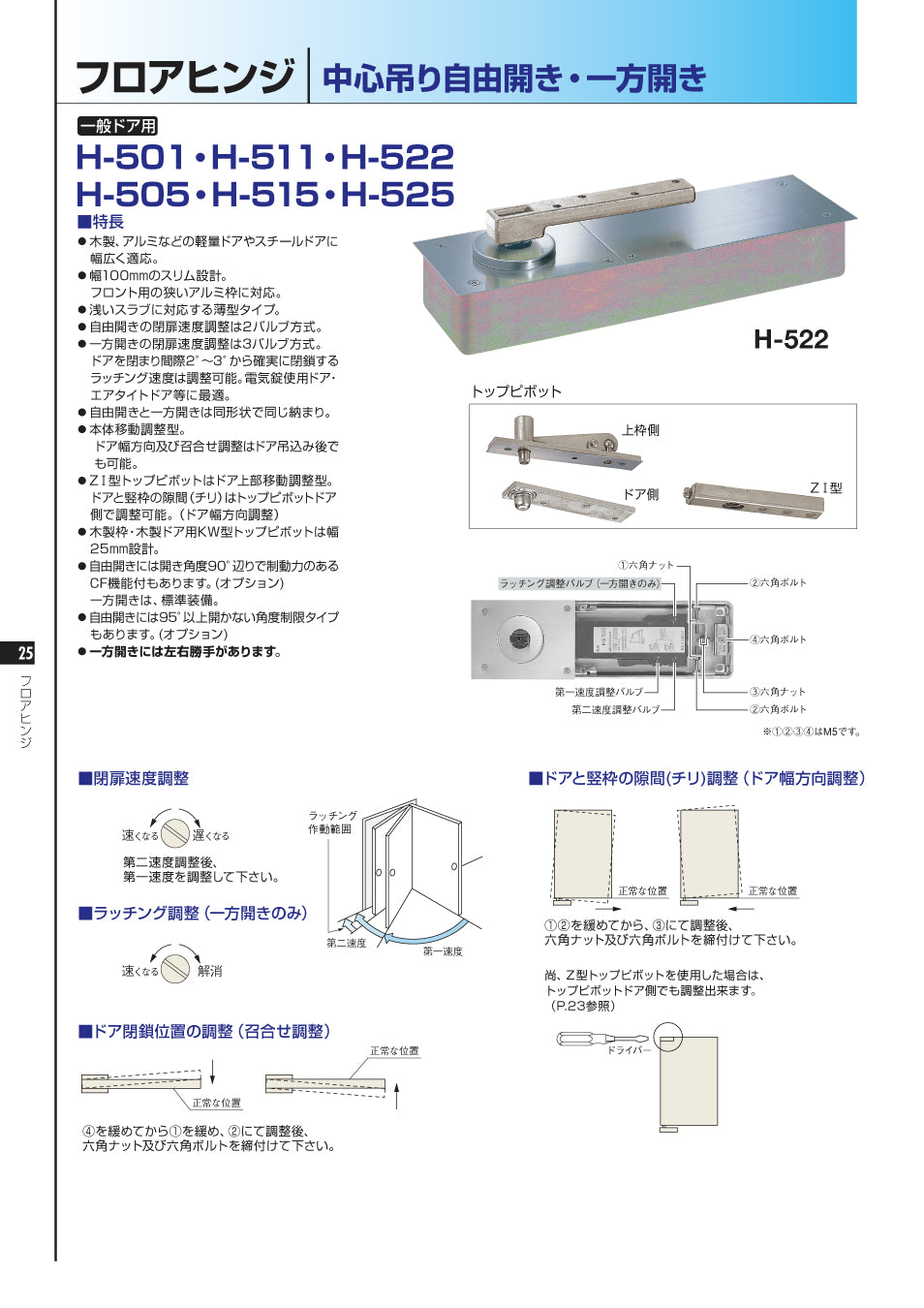

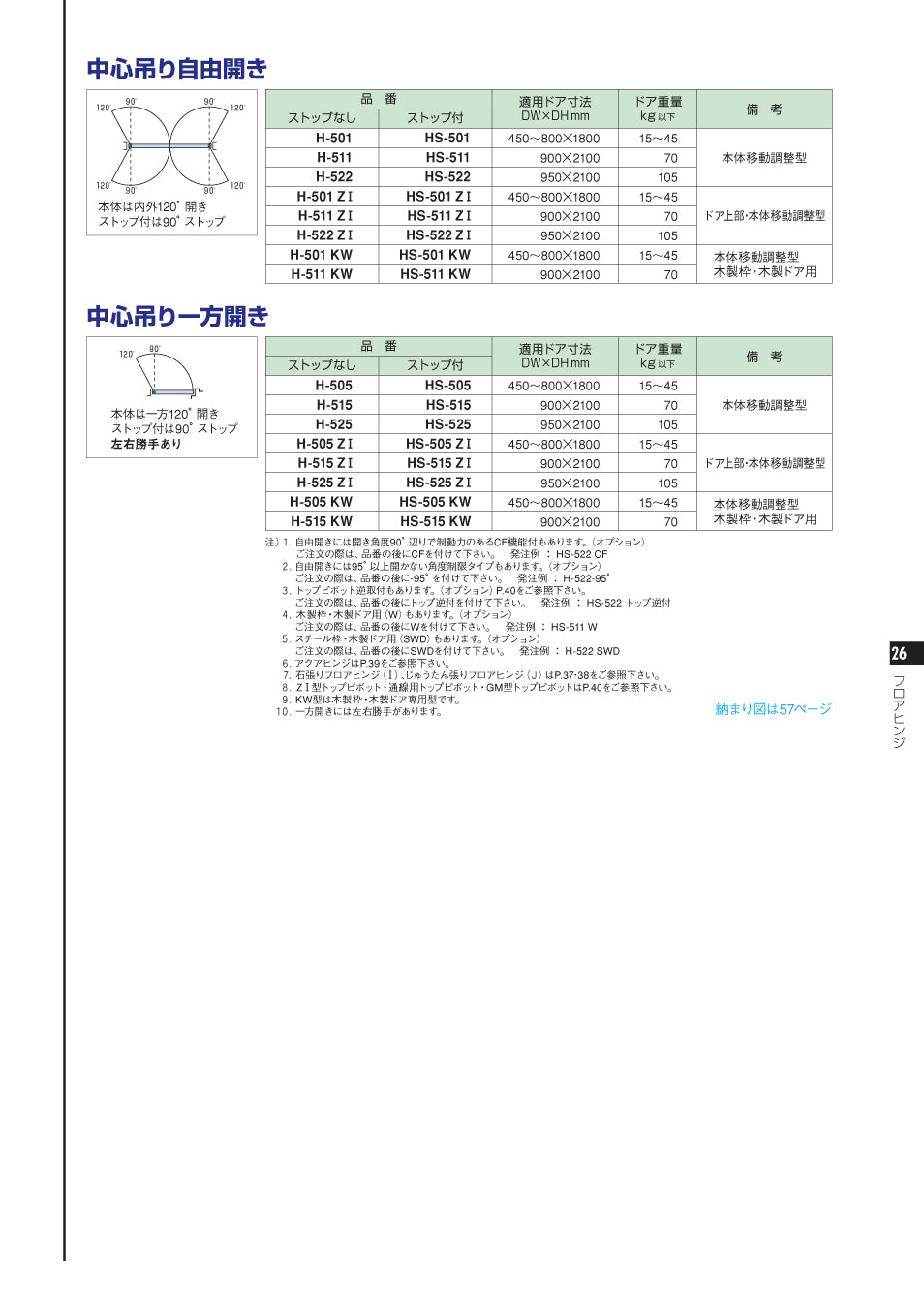

【製品カタログ】 ※画像をクリックすると、拡大画像を表示できます。

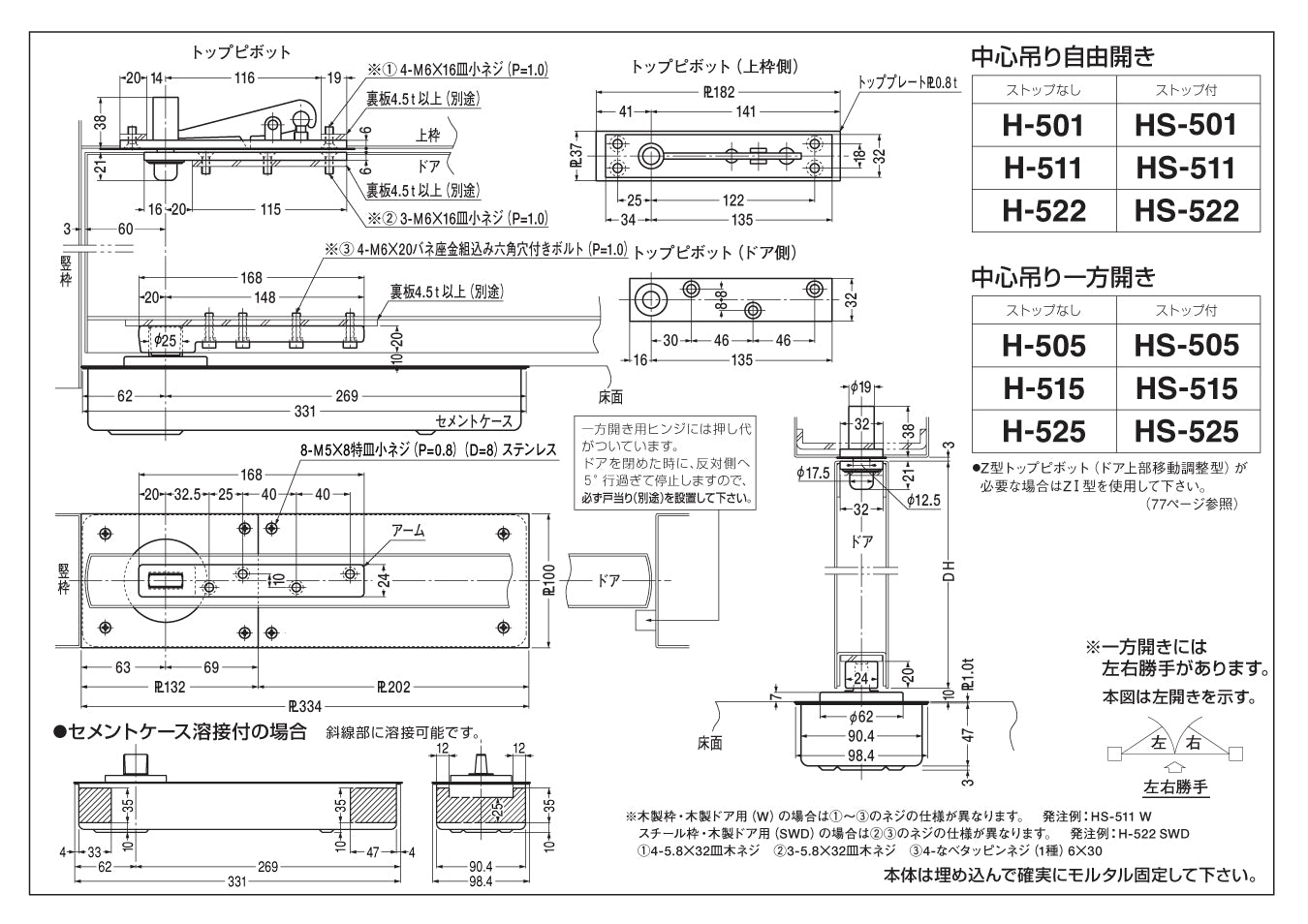

【納まり図】 ※画像をクリックすると、拡大画像を表示できます。

商品コード : NS FH HS-522

¥21,571 - ¥22,242
¥21,571 (税込)
¥21,571 - ¥22,242 (税込)
¥21,571 (税込)
配送日目安

通常在庫品。1~3営業日以内での発送となります。
在庫切れの場合もございますので、お急ぎの方は、直接ご確認下さい。Tel. 092-474-0650

返品・交換について

お客様のご都合による返品・交換は承りできませんので、予めご了承下さい。
商品の品質、配送には万全を期しておりますが、万が一当店による「商品間違い」「数量間違い」「破損・汚れなどによる不良品」などがあった場合は、お取替えにて対応させて頂きます。

  • 製品カタログ
  • 取扱説明書

【製品カタログ】

【製品カタログ (NEWSTAR(ニュースター)-フロアヒンジ)】

  • 納まり図・図面をダウンロード
  • 納まり図・図面
  • 納まり図・図面
  • NEWSTAR(ニュースター)フロアヒンジ 商品一覧
    ↑↑↑ NEWSTAR(ニュースター)のフロアヒンジ 商品一覧はこちらから ↑↑↑

【NEWSTAR フロアヒンジ H-501~H-522シリーズ 仕様一覧】

開閉様式 開閉角度 商品 ドア適用
タイプ ストップ無し ストップ付き 寸法
(mm)
重量
(kg以下)
中心吊り
自由開き
(両開き)
内外
120°開き
一般ドア用 H-501 HS-501 450~800
×1800
15~45
H-511 HS-511 900×2100 70
H-522 HS-522 950×2100 105
木製ドア用 H-501 KW HS-501 KW 450~800
×1800
15~45
H-511 KW HS-511 KW 900×2100 70
アクアヒンジ
(簡易防水)
AQ H-501 AQ HS-501 450~800
×1800
15~45
AQ H-511 AQ HS-511 900×2100 70
AQ H-522 AQ HS-522 950×2100 105
