• NEWSTAR（ニュースター） フロアヒンジ HS-501
1 8
  • NEWSTAR
  • 商品コード：ns hs-501

木製・アルミなどの軽量ドアやスチールドアに幅広く適応。取替・修理・交換用に。

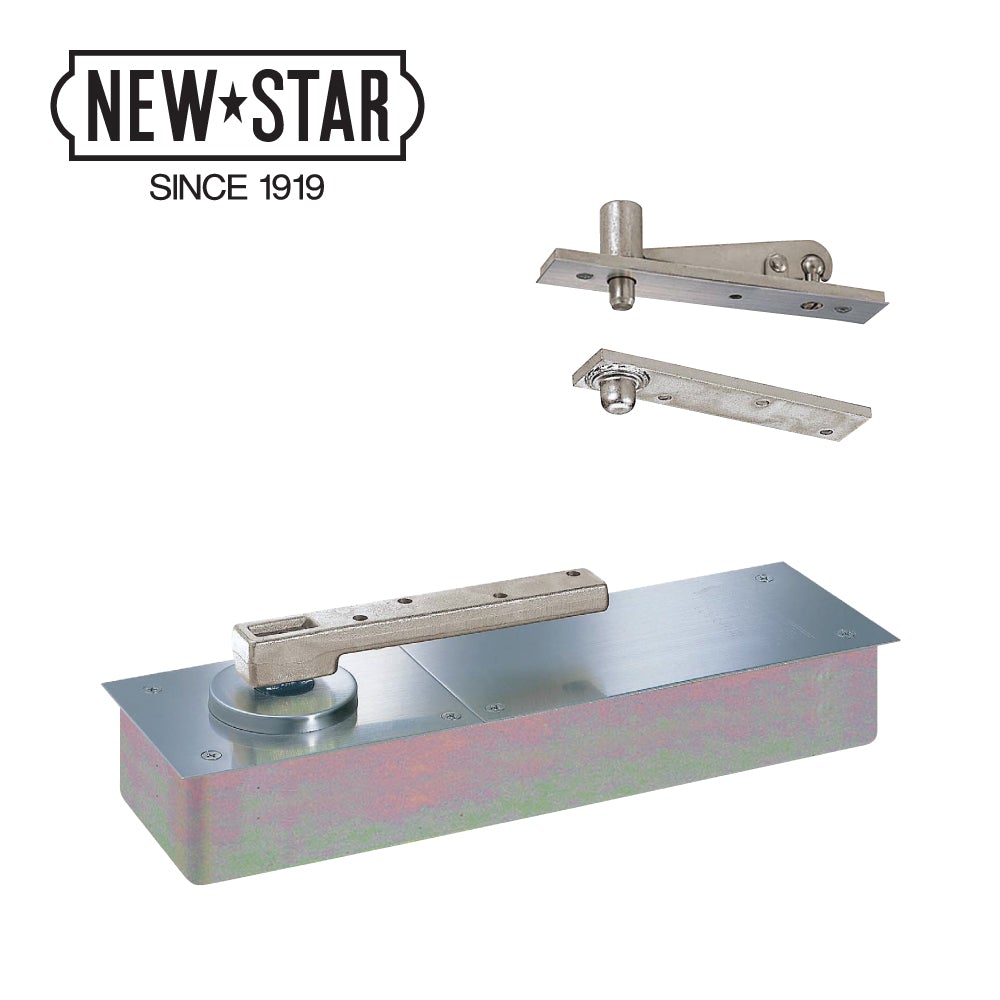

ニュースター フロアヒンジ HS-501 / HS-501 ZⅠ【ストップ付き, 中心吊り・自由開き（内外120°開き）, 一般ドア用, NEWSTAR】

ニュースター フロアヒンジ HS-501 / HS-501 ZⅠ【ストップ付き, 中心吊り・自由開き（内外120°開き）, 一般ドア用, NEWSTAR】

トップピボットを選ぶ
¥19,800
¥19,800
セール 売り切れ
［税込］ 　　配送料を確認

カートに追加する前に、必ず 「トップピボット」をご選択 下さい。

発送日目安

　-　

10日～2週間。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210 》

関連資料

商品概要

商品分類
フロアヒンジ
メーカー・ブランド
NEWSTAR（NS, ニュースター, 日本ドアーチエック製造）
品番・型番
  • HS-501（標準型）
  • HS-501 ZⅠ（ドア上部移動調整型）
機能・特徴
  • 木製・アルミなどの軽量ドアやスチールドアに幅広く適応。
  • 幅100mmのスリム設計。
    フロント用の狭いアルミ枠に対応。
  • 浅いスラブに対応する薄型タイプ。
  • 閉扉速度調整は2バルブ方式。
  • 一方開きタイプの「H-505～H-525」シリーズと同形状で同じ納まり。
  • 本体移動調整型。
    ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。

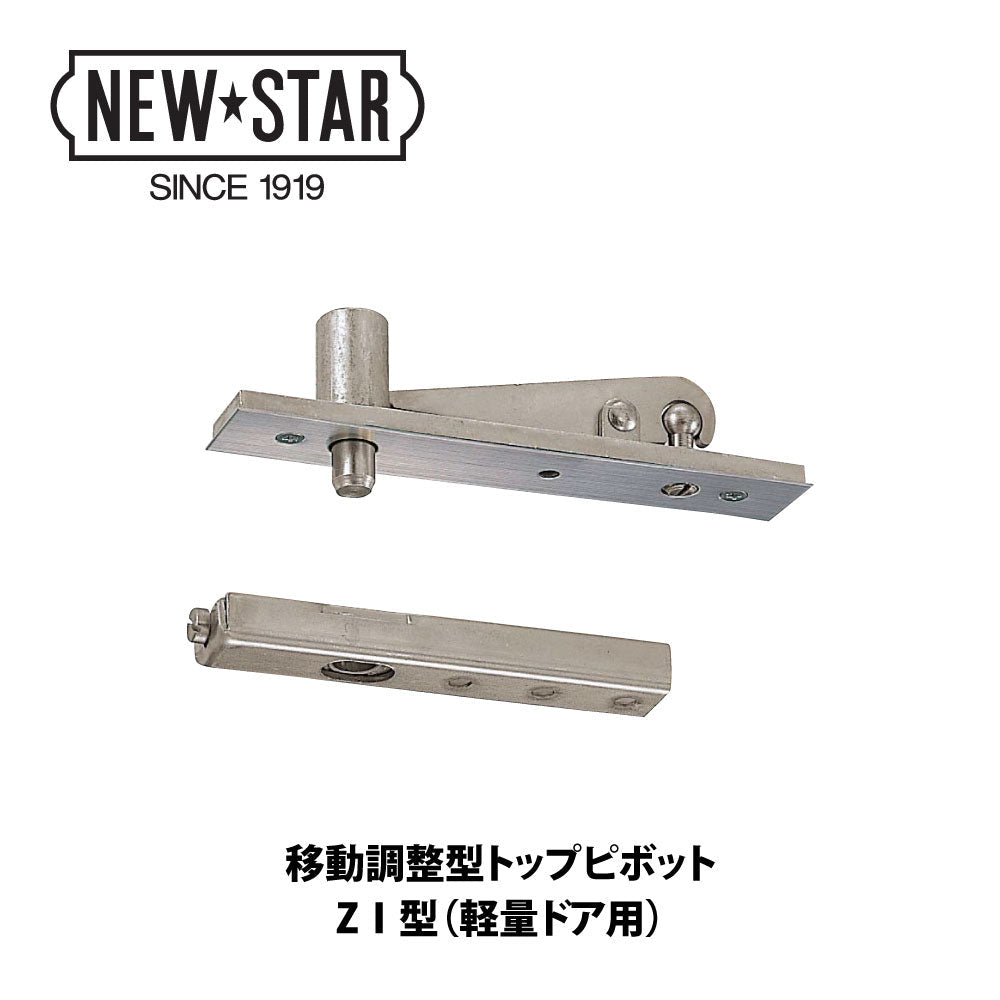

  • ドア上部のトップピボットを移動調整型（ZⅠ型）に変えることで、ドア堅枠の隙間（チリ）をトップピボット側で調整することが可能。（ドア幅方向調整）
適用ドアの種類
一般ドア用、木製ドア用
開閉様式
中心吊り・自由開き（最大開き角度：内外90°）
ストップ機能
ストップ付き（ストップ角度：90°）
左右勝手
共通
適用ドア寸法
DW450～800 × DH1800mm
ドア重量
15～45kg以下

【特記事項】

  • 本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）・特別仕様（防水仕様・石張り仕様など）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様（防水仕様や、石張り仕様など）のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

［ 製品図面・納まり図 ］

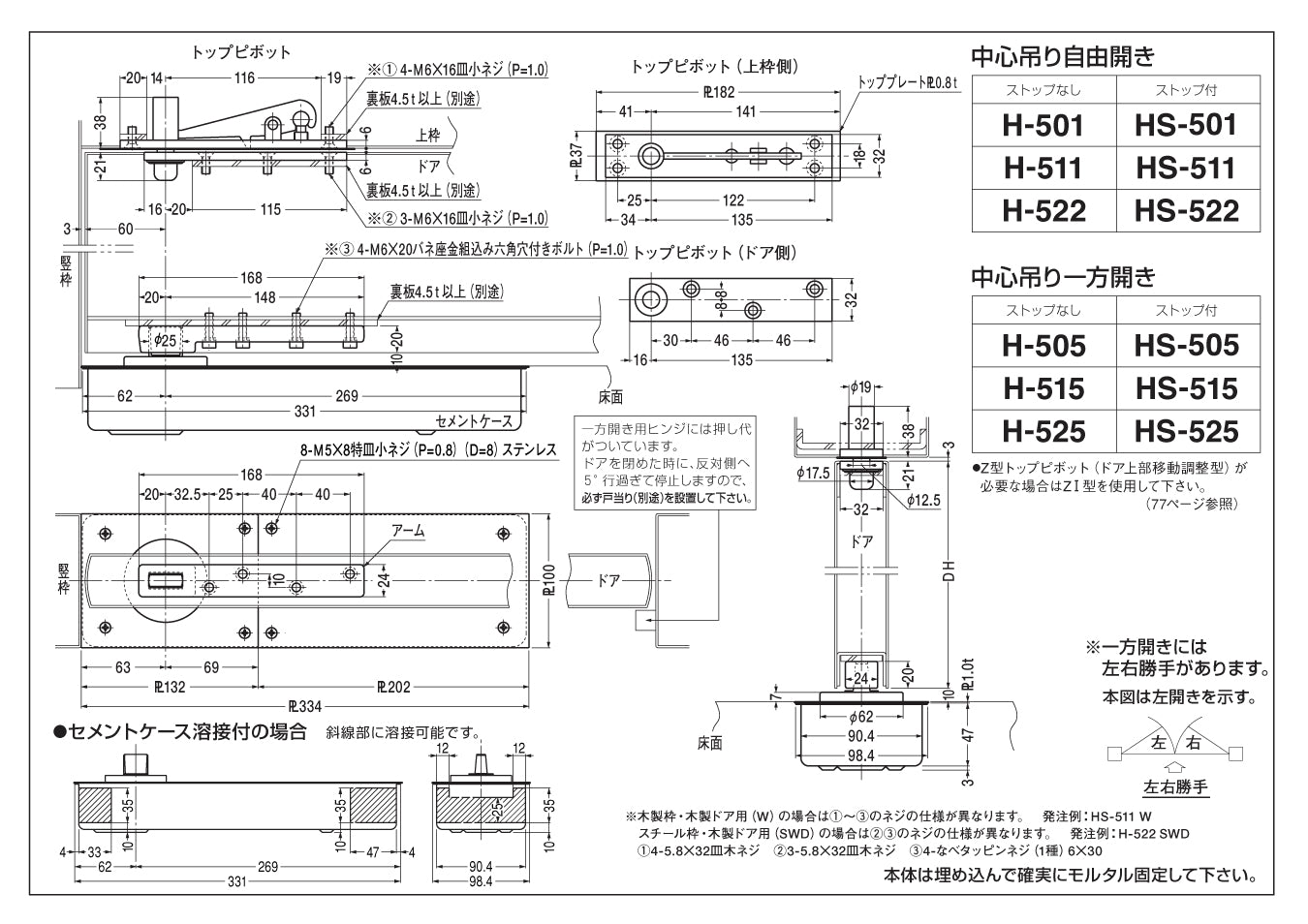

  • 標準品
  • - ピンチアウト（拡大）操作できます - 納まり図・図面

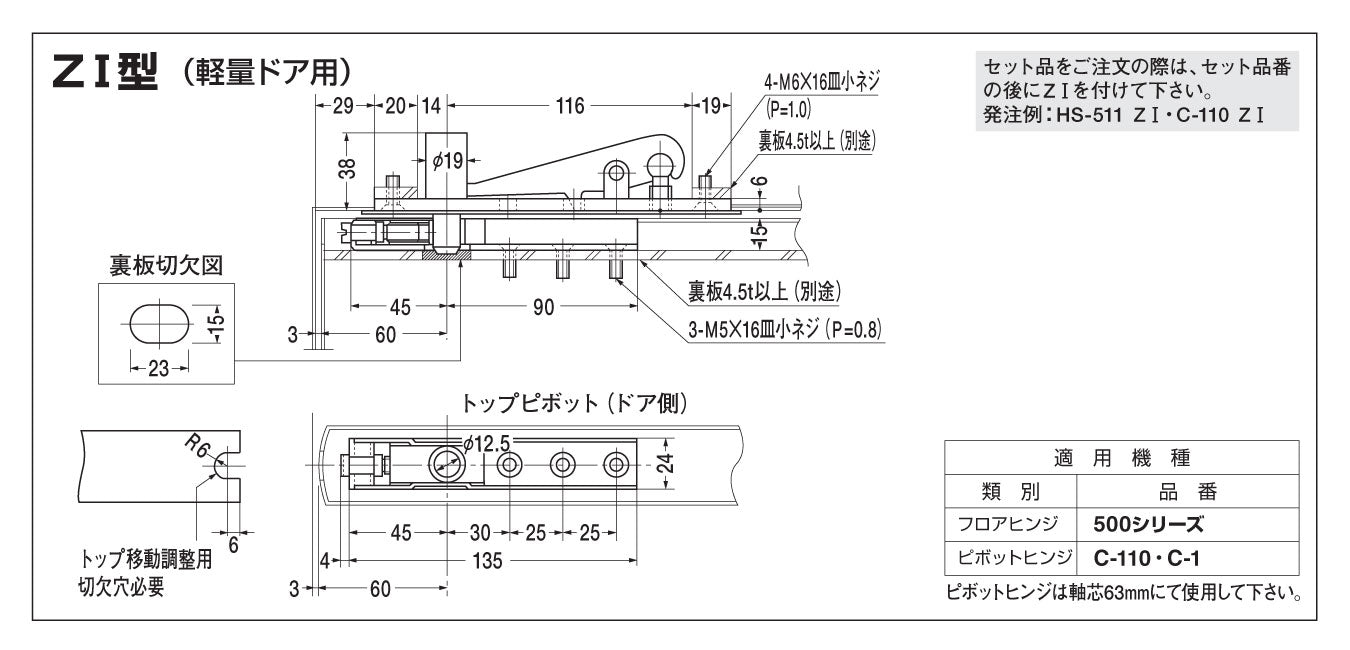

  • ZⅠ型トップピボット
  • 納まり図・図面

［ 製品仕様・特徴 ］

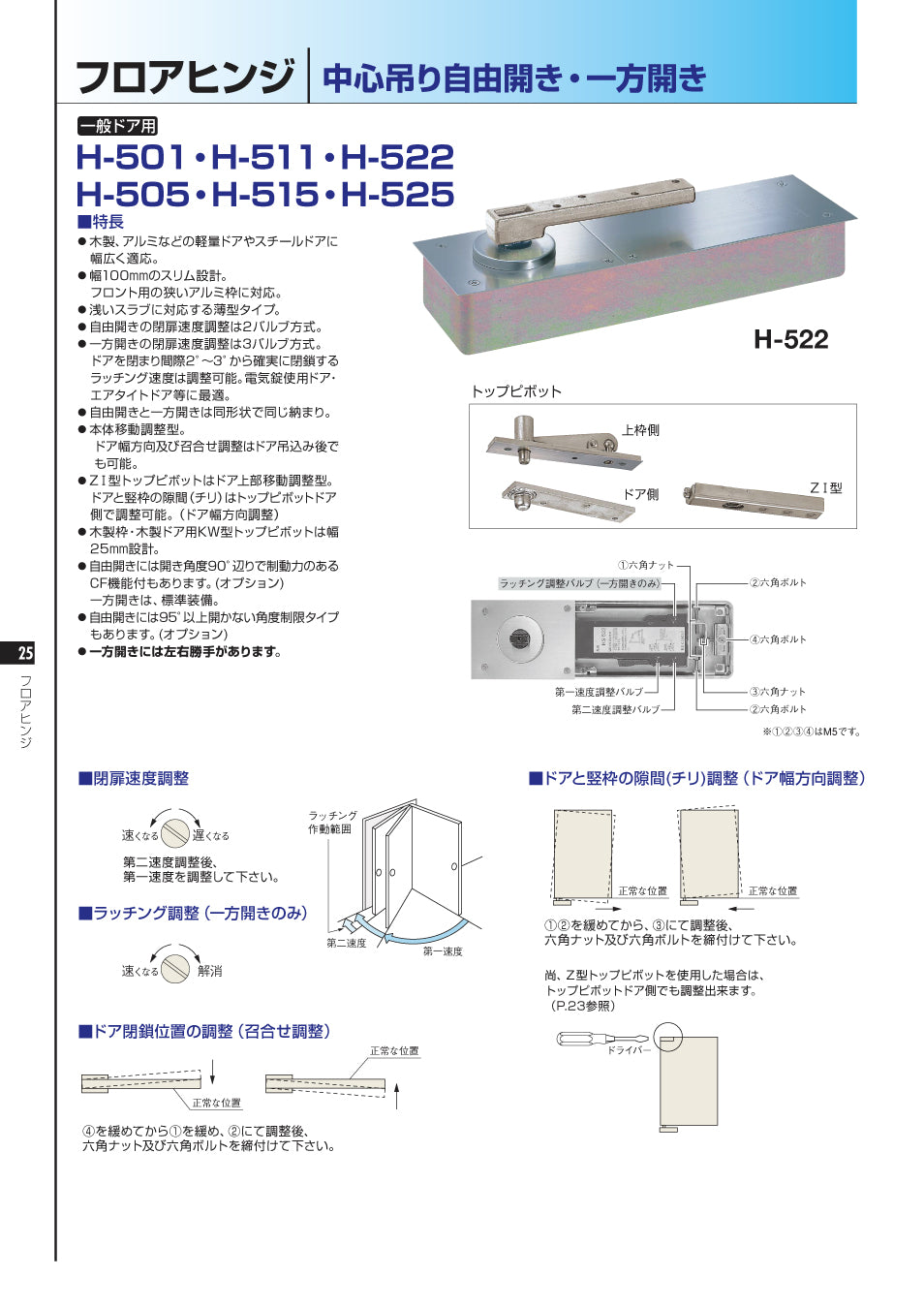

  • カタログ「H-501・H-511・H-522」

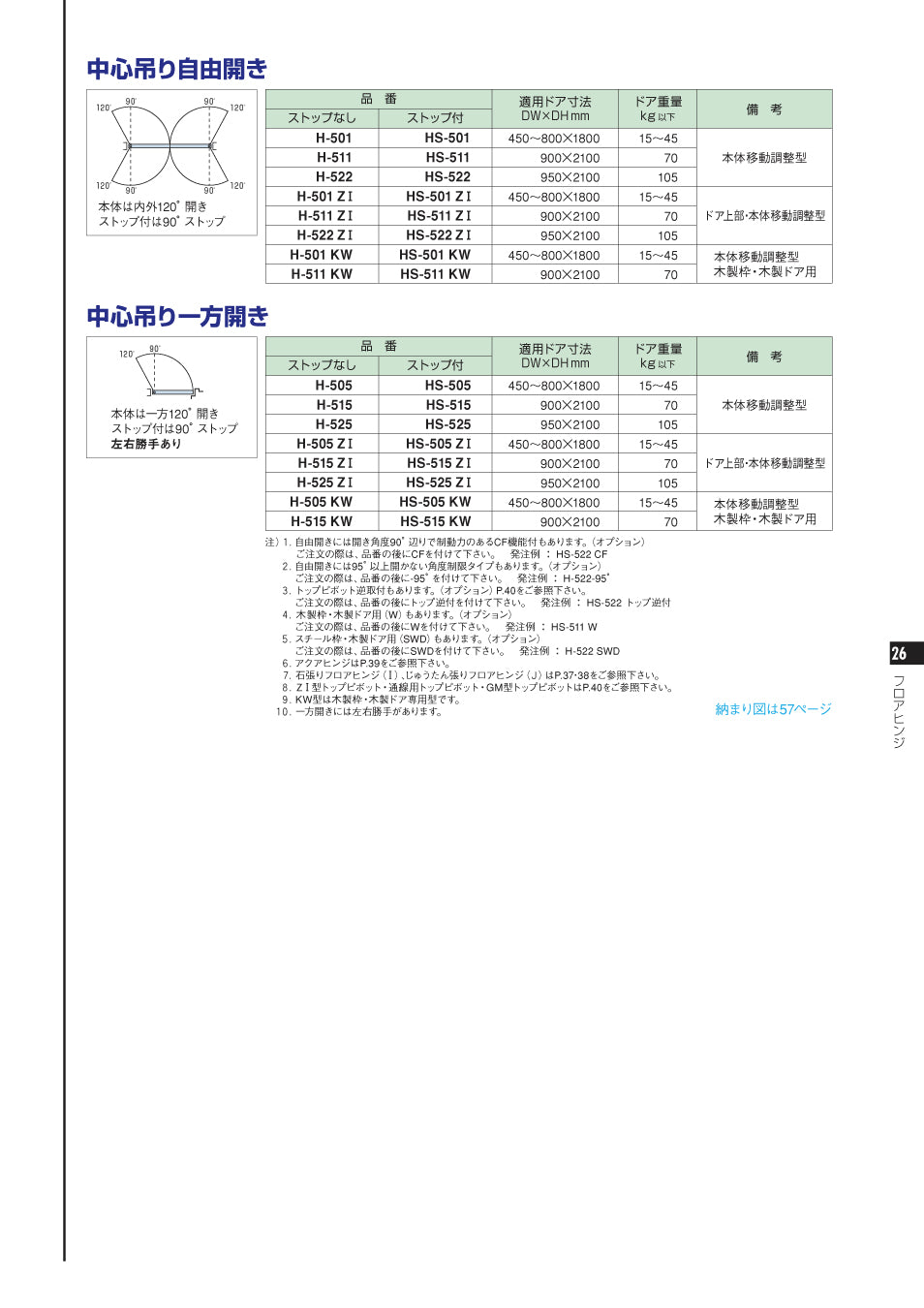

  • - ピンチアウト（拡大）操作できます - ニュースター フロアヒンジ カタログ①
  • ニュースター フロアヒンジ カタログ②

関連カテゴリ

［ 仕様一覧表 ］

- 仕様一覧表（一般ドア用 フロアヒンジ）

- 横スクロールで表示できます -
開閉様式・扉様態・特徴 商品写真 品番・刻印 ドア適用
ストップ無し ストップ付き サイズ
（DW × DHmm）		 ドア重量
（kg以下）
中心吊り・自由開き
  • 中心吊り・自由開き（内外120°）、ストップ角度：90°
  • 内外120°開き
    ストップ角度：90°
    薄型（浅いスラブに対応）
 一般ドア用 フロアヒンジ：H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用 		H-501 HS-501 450～800
× 1800		 15～45
H-511 HS-511 900 × 2100 70
H-522 HS-522 950 × 2100 105
中心吊り・一方開き
  • 中心吊り・一方開き（120°）、ストップ角度：90°
  • 一方120°開き
    ストップ角度：90°
    薄型（浅いスラブに対応）
 一般ドア用 フロアヒンジ：H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用 		H-505 HS-505 450～800
× 1800		 15～45
H-515 HS-515 900 × 2100 70
H-525 HS-525 950 × 2100 105
