NEWSTAR
商品コード：ns h-525

アルミなどの軽量ドアやスチールドアに幅広く適応。取替・修理・交換用に。

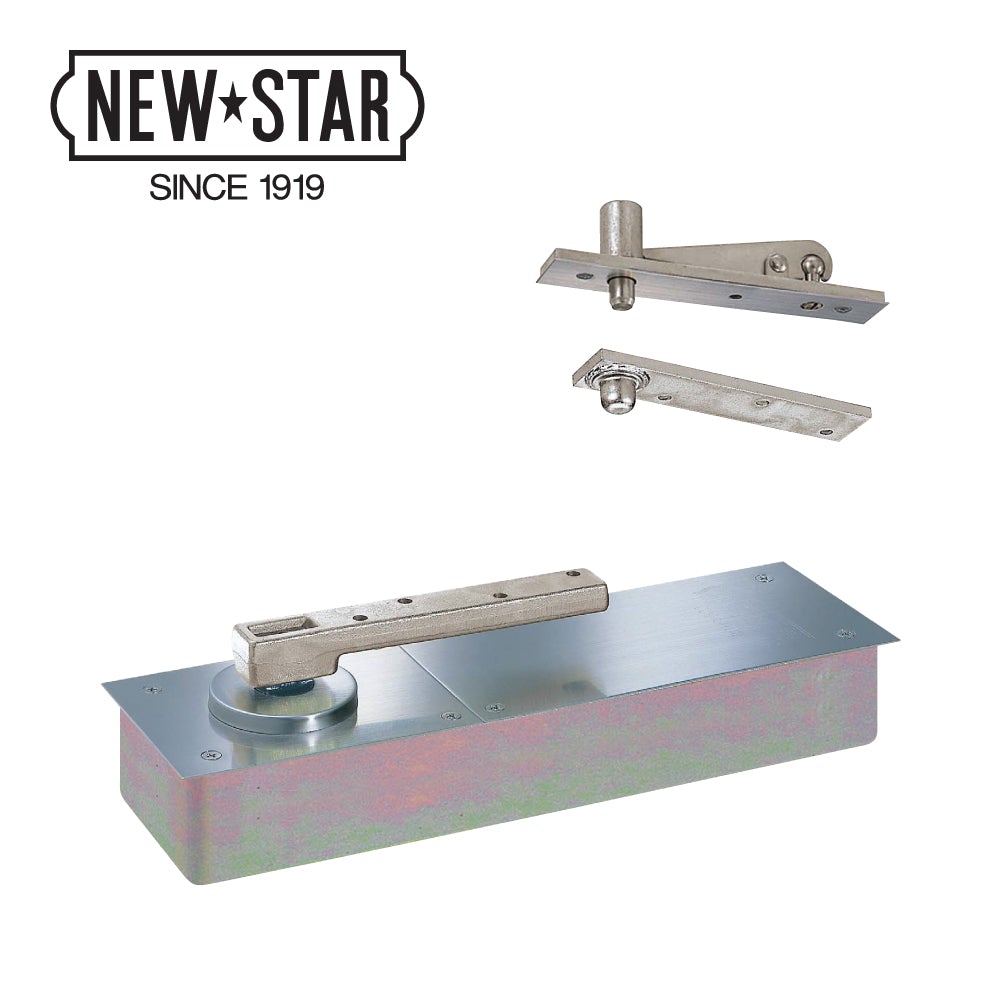

ニュースターフロアヒンジ H-525 / H-525 ZⅠ 【ストップ無し, 中心吊り・一方開き（一方120°開き）, 一般ドア用, NEWSTAR】

トップピボットを選ぶ標準型（H-525） ZⅠ型（H-525 ZⅠ）

左右勝手を選ぶ右勝手左勝手

¥25,630

セール売り切れ

［税込］　　配送料を確認

カートに追加する前に、必ず「トップピボット」「左右勝手」をご選択下さい。

数量

発送日目安

10日～2週間。

注文数量や時期によっては、目安通りではない場合がございます。またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。お急ぎの方は、ご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

商品概要

商品分類

フロアヒンジ

メーカー・ブランド

NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）

品番・型番

H-525（トップピボット：標準型）
H-525 ZⅠ（トップピボット：ドア上部移動調整型）

機能・特徴

アルミなどの軽量ドアやスチールドアに幅広く適応。
幅100mmのスリム設計。
フロント用の狭いアルミ枠に対応。
浅いスラブに対応する薄型タイプ。
閉扉速度調整は3バルブ方式。
ドアを閉まり間際2°～3°確実に閉鎖するラッチング速度は調整可能。
電気錠使用ドア・エアタイトドア等に最適。
自由開きタイプの「H-501～H-522」シリーズと同形状で同じ納まり。
本体移動調整型。
ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。
ドア上部のトップピボットを移動調整型（ZⅠ型）に変えることで、ドア堅枠の隙間（チリ）をトップピボット側で調整することが可能。（ドア幅方向調整）

適用ドアの種類

一般ドア用

開閉様式

中心吊り・一方開き（開き角度：一方120°開き）

ストップ機能

ストップ無し

左右勝手

左右勝手あり
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。

押して開けた際に吊元が右側　→　右勝手
押して開けた際に吊元が左側　→　左勝手

適用ドア寸法

DW950 × DH2100mm

ドア重量

105kg以下

【特記事項】

本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）・特別仕様（防水仕様・石張り仕様など）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。
稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
特別仕様（防水仕様や、石張り仕様など）のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

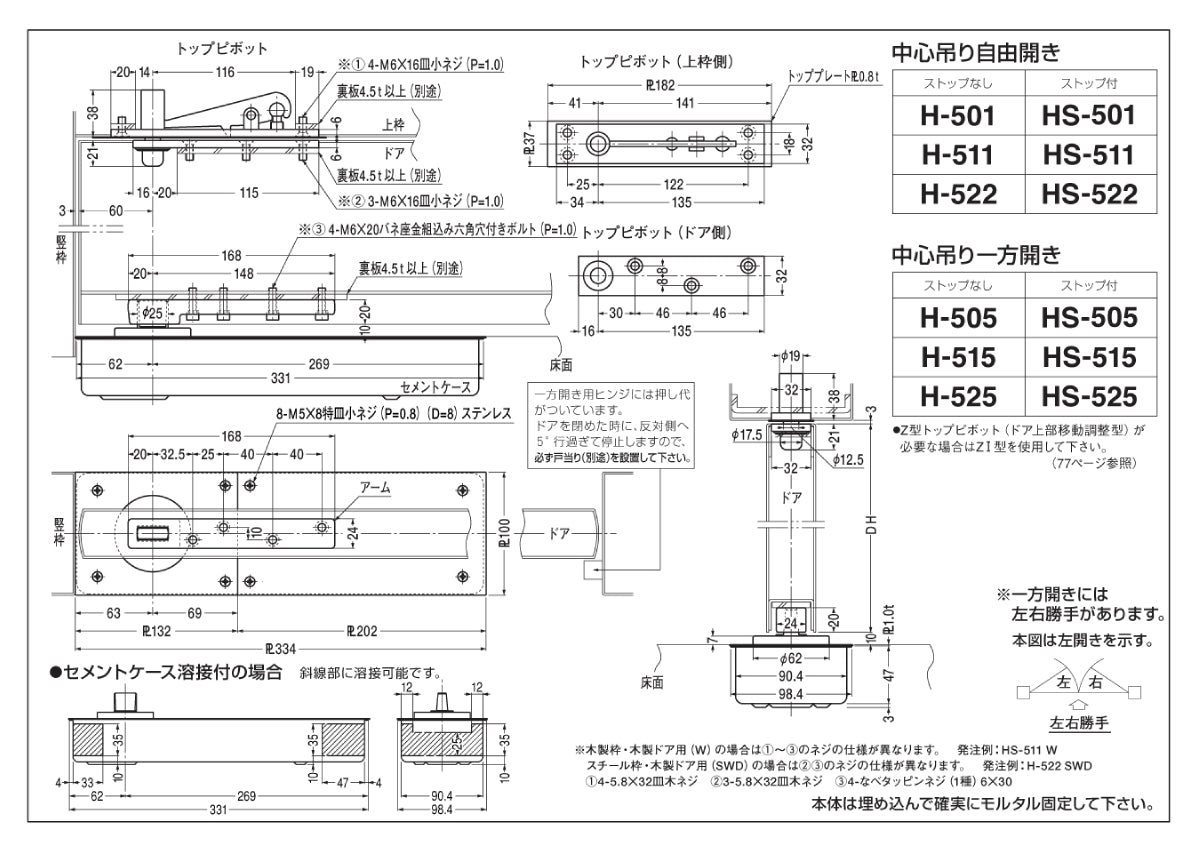

［製品図面・納まり図］

標準品
- ピンチアウト（拡大）操作できます -

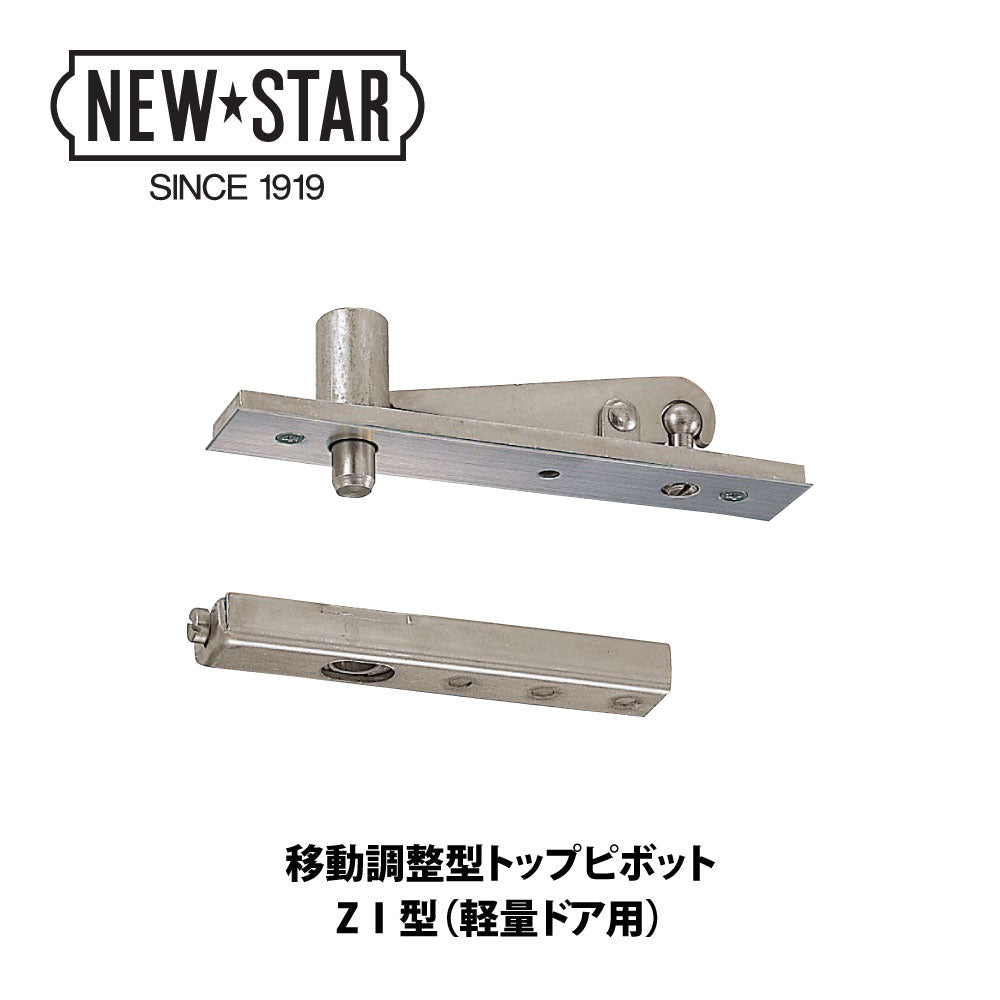

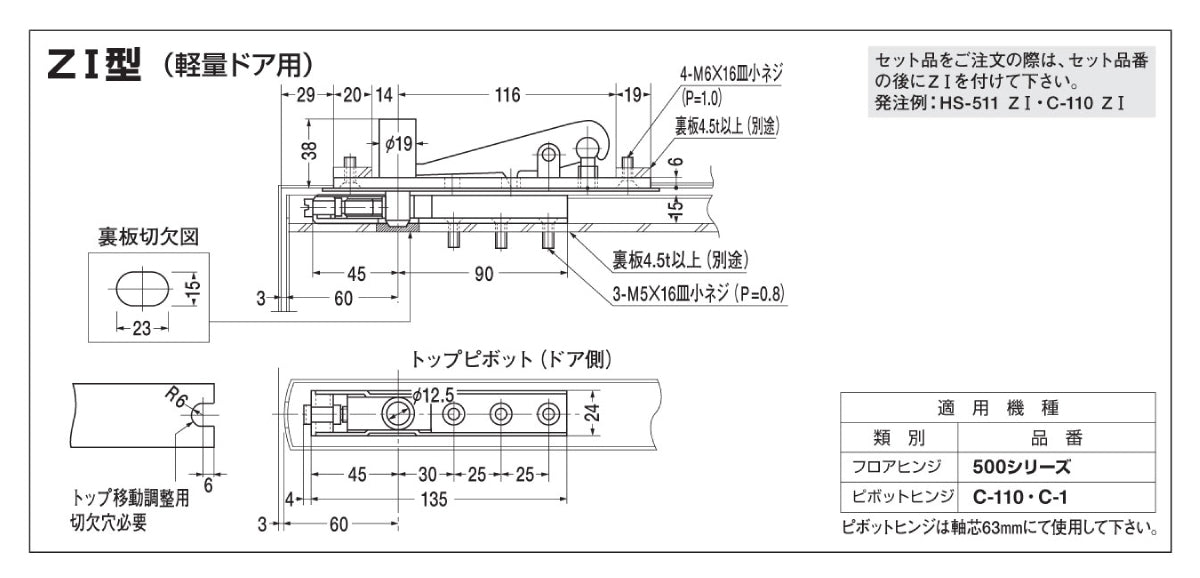

ZⅠ型トップピボット

［製品仕様・特徴］

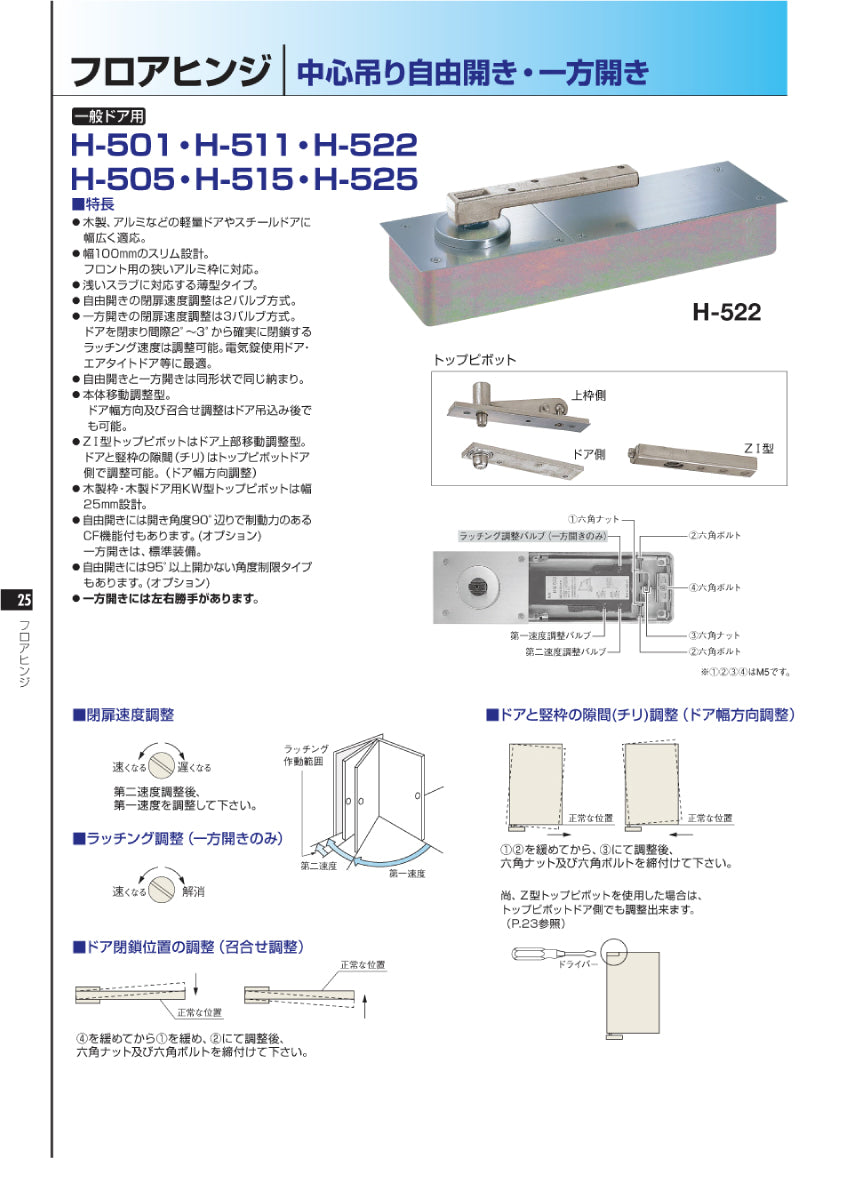

カタログ「H-505・H-515・H-525」
- ピンチアウト（拡大）操作できます -

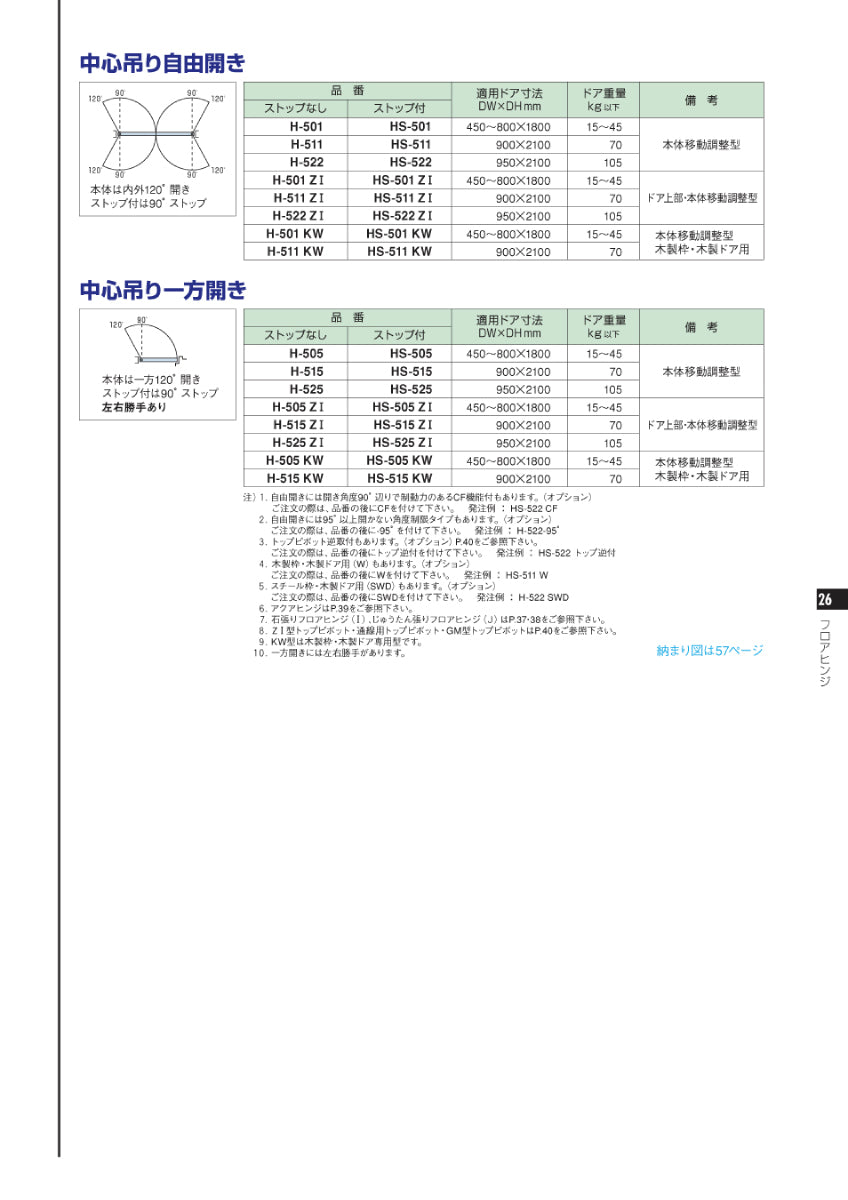

［仕様一覧表］

- 仕様一覧表（一般ドア用フロアヒンジ）

- 横スクロールで表示できます -

開閉様式・扉様態・特徴		商品写真	品番・刻印		ドア適用
開閉様式・扉様態・特徴		商品写真	ストップ無し	ストップ付き	サイズ（DW × DHmm）	ドア重量（kg以下）
中心吊り・自由開き	内外120°開きストップ角度：90° 薄型（浅いスラブに対応）	※軽量ドア用	H-501	HS-501	450～800 × 1800	15～45
			H-511	HS-511	900 × 2100	70
			H-522	HS-522	950 × 2100	105
中心吊り・一方開き	一方120°開きストップ角度：90° 薄型（浅いスラブに対応）	※軽量ドア用	H-505	HS-505	450～800 × 1800	15～45
			H-515	HS-515	900 × 2100	70
			H-525	HS-525	950 × 2100	105
