ニュースター フロアヒンジ H-522 【ストップ無し, 中心吊り・自由開き(内外120°開き), 一般ドア用, NEWSTAR】 アルミなどの軽量ドアやスチールドアに幅広く適応。取替・修理・交換用に。

商品概要・仕様

商品分類
フロアヒンジ
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型番
  • H-522(トップピボット:標準型)
  • H-522 ZⅠ(トップピボット:ドア上部移動調整型)
機能・特徴
  • アルミなどの軽量ドアやスチールドアに幅広く適応。
  • 幅100mmのスリム設計。
    フロント用の狭いアルミ枠に対応。
  • 浅いスラブに対応する薄型タイプ。
  • 閉扉速度調整は2バルブ方式。
  • 一方開きタイプの「H-505~H-525」シリーズと同形状で同じ納まり。
  • 本体移動調整型。
    ドア幅方向及び召し合せ調整はドア吊り込み後でも可能。

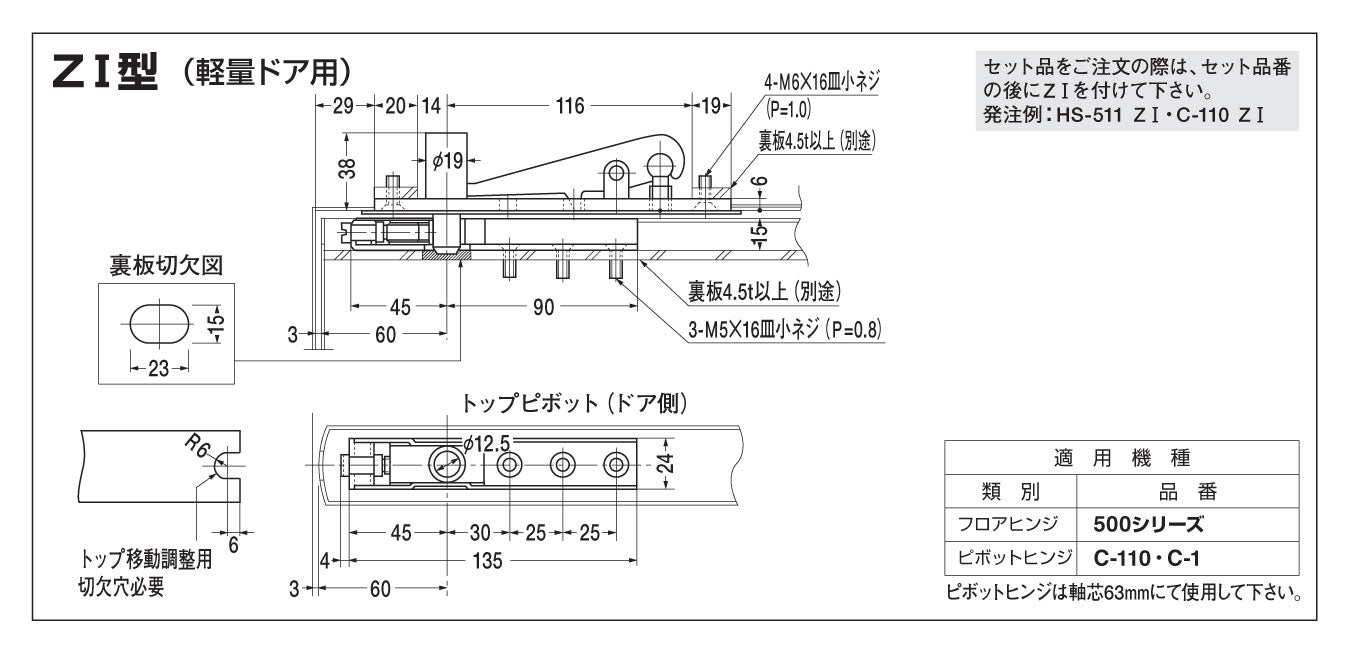

  • ドア上部のトップピボットを移動調整型(ZⅠ型)に変えることで、ドア堅枠の隙間(チリ)をトップピボット側で調整することが可能。(ドア幅方向調整)
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(開き角度 : 内外120°開き)
ストップ機能
ストップ無し
左右勝手
共通
適用ドア寸法
DW950 × DH2100mm
ドア重量
105kg以下

商品コード : NS FH H-522

¥21,670 - ¥22,330
¥21,670 (税込)
¥21,670 - ¥22,330 (税込)
¥21,670 (税込)
配送日目安

通常在庫品。1~3営業日以内での発送となります。
在庫切れの場合もございますので、お急ぎの方は、直接ご確認下さい。Tel. 092-474-0650

返品・交換について

お客様のご都合による返品・交換は承りできませんので、予めご了承下さい。
商品の品質、配送には万全を期しておりますが、万が一当店による「商品間違い」「数量間違い」「破損・汚れなどによる不良品」などがあった場合は、お取替えにて対応させて頂きます。

  • 製品カタログ
  • 取扱説明書

【製品カタログ】

【製品カタログ (NEWSTAR(ニュースター)-フロアヒンジ)】

  • 納まり図・図面をダウンロード
  • 納まり図・図面
  • 納まり図・図面

- 仕様一覧表(一般ドア用 フロアヒンジ)

- 横スクロールで表示できます -
開閉様式・扉様態・特徴 商品写真 品番・刻印 ドア適用
ストップ無し ストップ付き サイズ
(DW × DHmm)
ドア重量
(kg以下)
中心吊り・自由開き
  • 中心吊り・自由開き(内外120°)、ストップ角度:90°
  • 内外120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-501 HS-501 450~800
× 1800
15~45
H-511 HS-511 900 × 2100 70
H-522 HS-522 950 × 2100 105
中心吊り・一方開き
  • 中心吊り・一方開き(120°)、ストップ角度:90°
  • 一方120°開き
    ストップ角度:90°
    薄型(浅いスラブに対応)
一般ドア用 フロアヒンジ:H-501,HS-501,H-511,HS-511,H-522,HS-522
※軽量ドア用
H-505 HS-505 450~800
× 1800
15~45
H-515 HS-515 900 × 2100 70
H-525 HS-525 950 × 2100 105
