  • DIA / Diamond
  • 商品コード:dia dt-21-b

廃番になったフロアヒンジの取替・修理・交換用として。

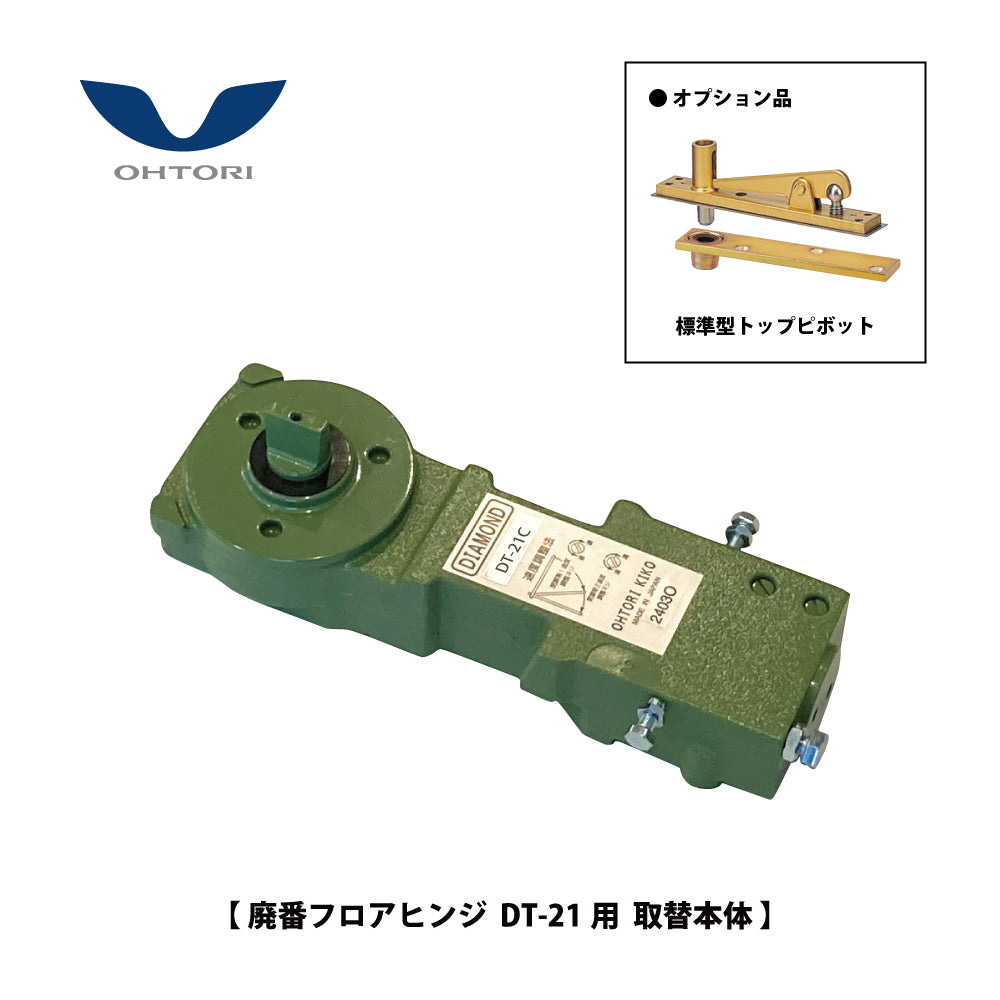

大鳥機工 廃番フロアヒンジ DT-21用 取替本体 【ストップ付き, 中心吊り・自由開き(内外125°開き), 一般ドア用, DIA, Diamond, ダイヤモンド】

大鳥機工 廃番フロアヒンジ DT-21用 取替本体 【ストップ付き, 中心吊り・自由開き(内外125°開き), 一般ドア用, DIA, Diamond, ダイヤモンド】

トップピボット  を選ぶ
通常価格 ¥27,940
通常価格 セール価格 ¥27,940
セール 売り切れ
[税込]   配送料を確認

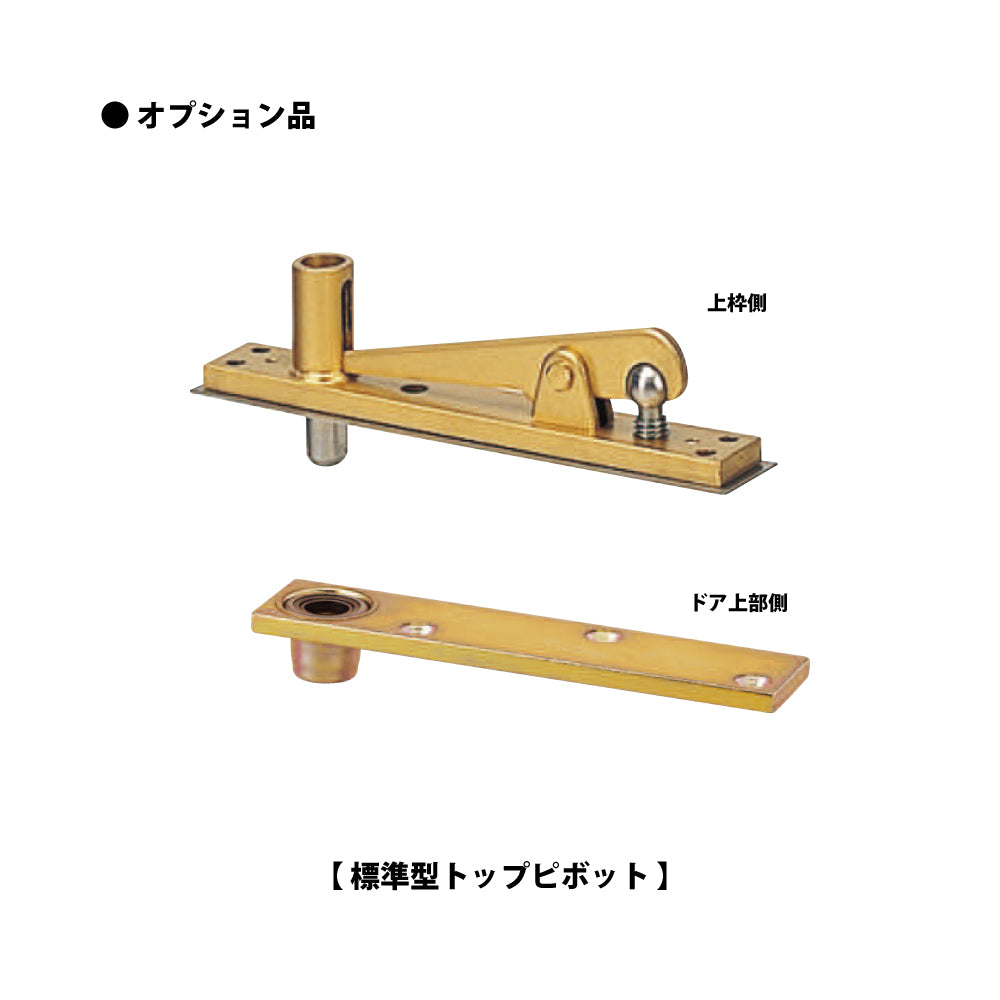

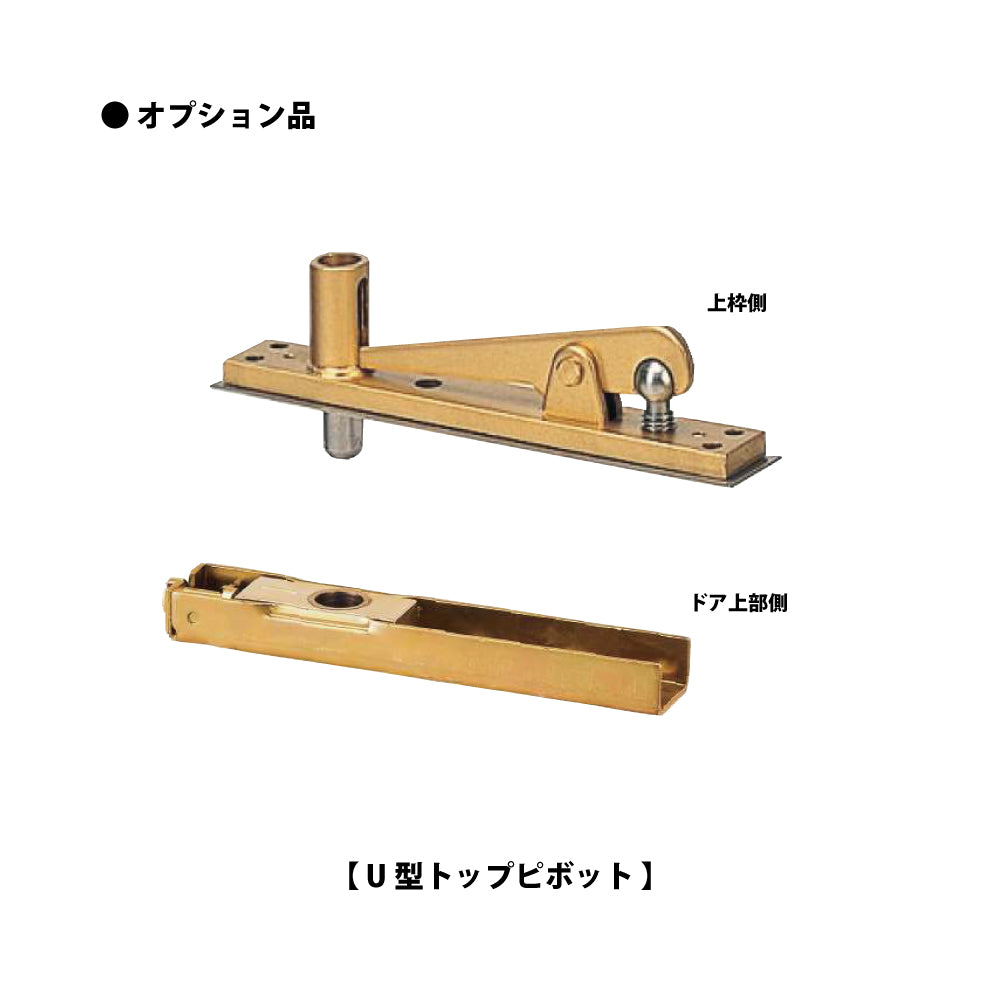

カートへ追加する前に、必ず 「トップピボット」をご選択 下さい。

「既設のトップピボットが流用できない」等で必要と思われる場合は、『必要』をご選択下さい。

発送日目安 -

1週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
旧型フロアヒンジ(廃番品)の取替用本体
メーカー・ブランド
大鳥機工(OHTORI KIKOH, DIA, Diamond, ダイヤモンド)
品番・型番
DT-21[廃番品]用 取替本体(※フロアヒンジの 中身本体のみ
機能・特徴
廃盤となったフロアヒンジの取替用本体です。
メンテナンス用として、現在では中身の本体のみ製造されています。
適用ドアの種類
一般ドア用
開閉様式
中心吊り・自由開き(最大開き角度:内外125°)
ストップ機能
ストップ付き(ストップ角度:90°)
左右勝手
共通
既設品プレート寸法
※既設品の品番特定の際の参考にして下さい。
  • 一枚プレート:サイズ 130×298mm、「DT-21」の刻印あり。
  • 軸心:63mm

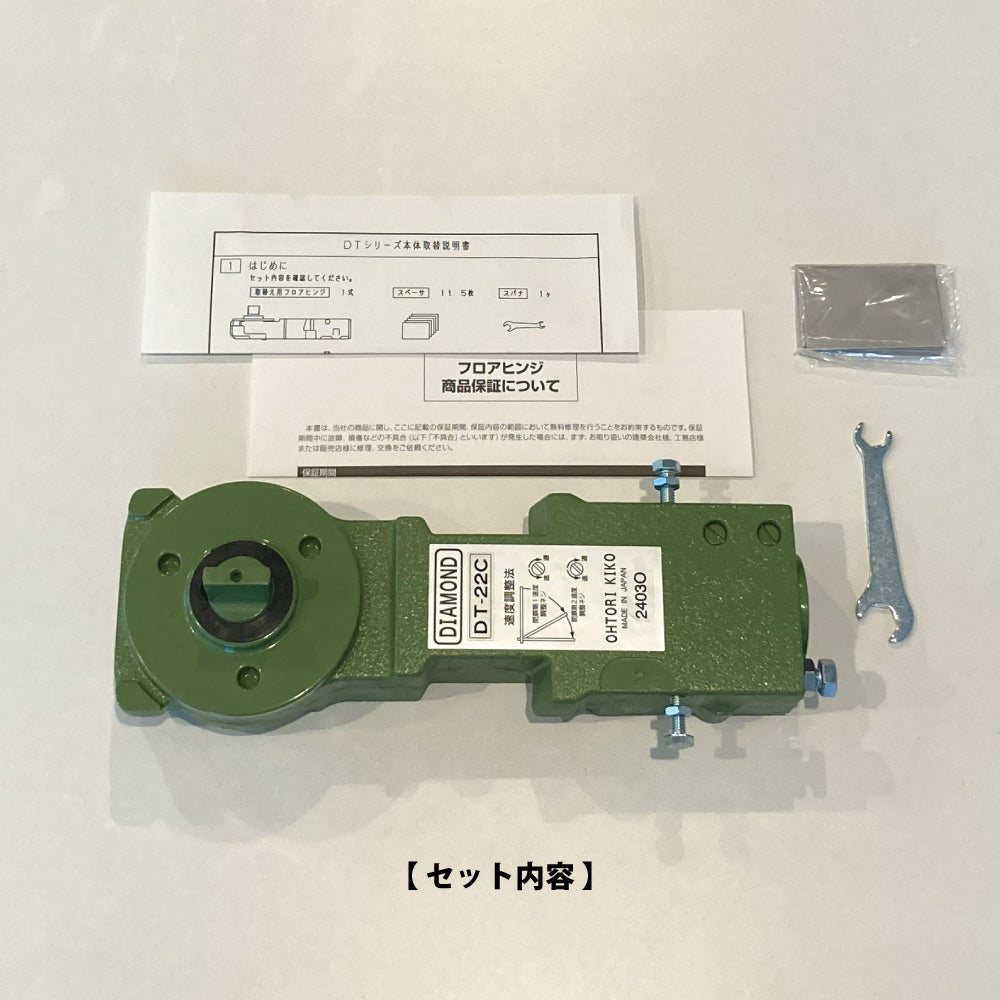

セット内容
  • 取替用本体:1台
  • スペーサー(t=1.0mm):5枚
  • スパナ:1個
  • 取替説明書:1部

【特記事項】

  • 本商品は、廃番になったフロアヒンジの取替・修理・交換用の中身本体のみになります。  セメントケース・フロアプレート・アームは含まれておりませんので、ご注意願います。
  • 扉を外す際、固着や劣化により扉上部軸を緩められず、トップピボットを切断せざるを得ない 場合がございます。長年使用され続け、定期的なメンテナンスがされていない場合に稀に見受けられます。
  • 「既設のトップピボットが流用できそうにない。」「事前に状態が確認できない。」等で必要と思われる場合は、選択肢の『トップピボットを選ぶ』にて『必要』をご選択下さい。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

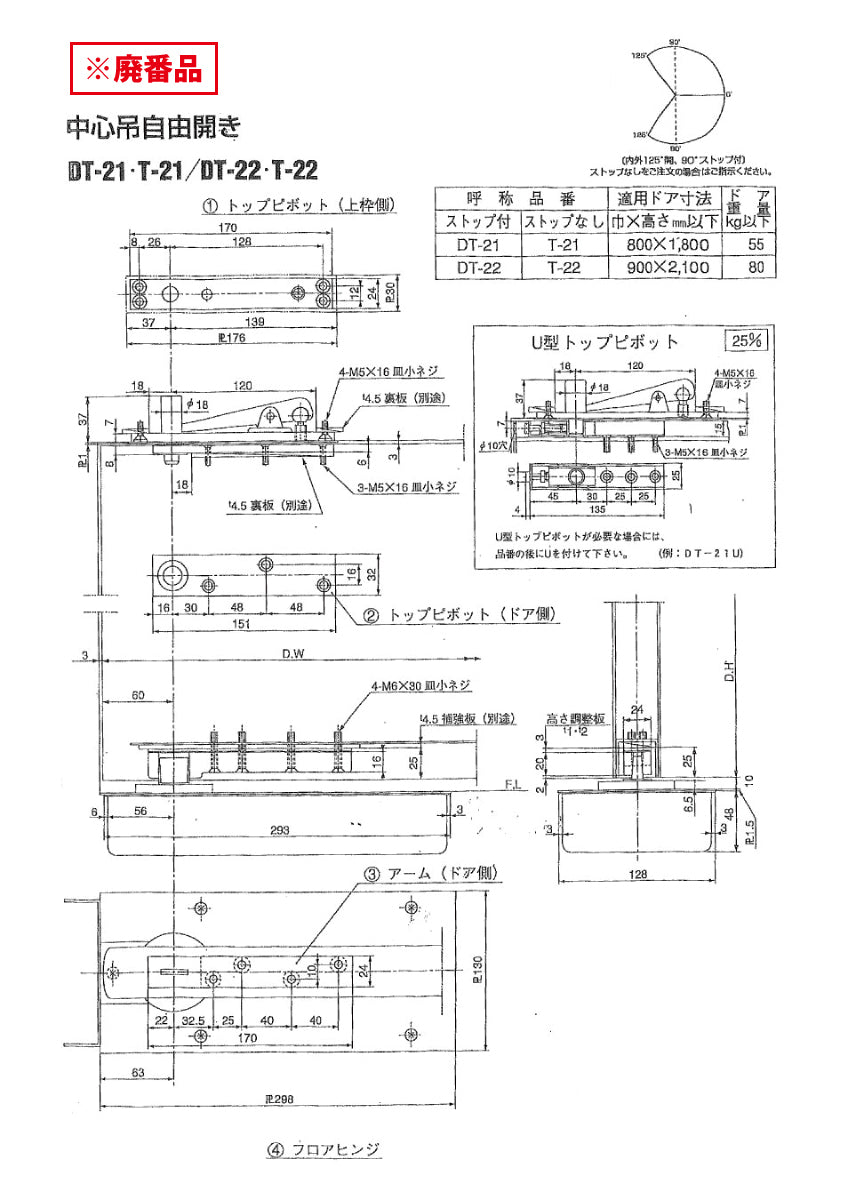

  • 廃番製品図面(※取替の際の参考にして下さい。
  • - ピンチアウト(拡大)操作できます - 製品図面
