DIA / Diamond
商品コード：dia d-33-b

廃番になったフロアヒンジの取替・修理・交換用として。

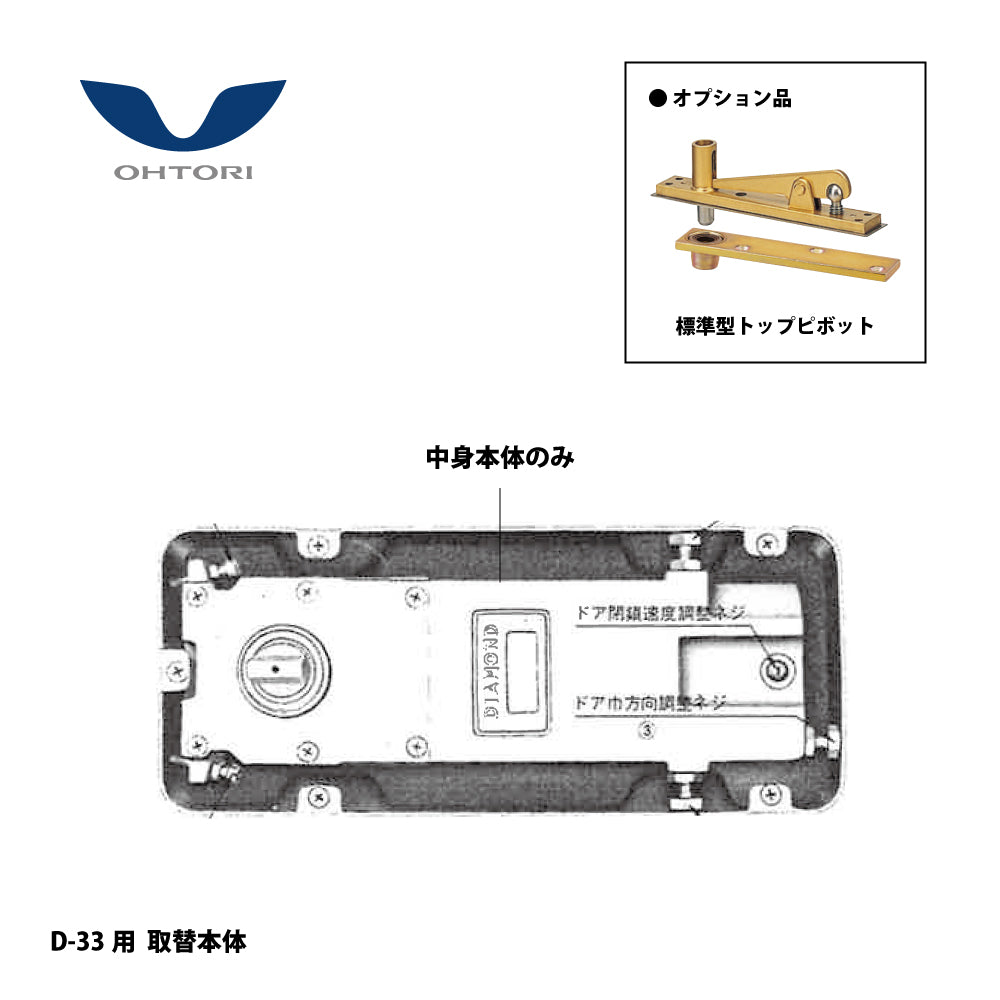

大鳥機工廃番フロアヒンジ D-33用取替本体【ストップ付き, 自由開き（内外125°開き）, 中心吊り, 一般ドア用, DIA, Diamond, ダイヤモンド】

トップピボットを選ぶ不要必要「標準型」

¥71,060

セール売り切れ

［税込］　　配送料を確認

カートに追加する前に、必ず「トップピボット」をご選択下さい。

「既設のトップピボットが流用できない」等で必要と思われる場合は、『必要』をご選択下さい。

数量

発送日目安

1週間ほど。 （※在庫切れの場合、2～3週間程。）

注文数量や時期によっては目安通りではない場合がございます。またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

商品概要

商品分類

旧型フロアヒンジ（廃番品）の取替用本体

メーカー・ブランド

大鳥機工（OHTORI KIKOH, DIA, Diamond, ダイヤモンド）

品番・型番

D-33［廃番品］用取替本体（※フロアヒンジの中身本体のみ）

機能・特徴

廃盤となったフロアヒンジの取替用本体です。
メンテナンス用として、現在では中身の本体のみ製造されています。

適用ドアの種類

一般ドア用

開閉様式

中心吊り・自由開き（最大開き角度：内外125°）

ストップ機能

ストップ付き（ストップ角度：90°）

左右勝手

共通

既設品プレート寸法

※既設品の品番特定の際の参考にして下さい。

一枚プレート：サイズ 142×327mm、「D-33」の刻印あり。
軸心：63mm

セット内容

取替用本体：1台
スパナ：1個
取替説明書：1部

【特記事項】

本商品は、廃番になったフロアヒンジの取替・修理・交換用の中身本体のみになります。セメントケース・フロアプレート・アームは含まれておりませんので、ご注意願います。
扉を外す際、固着や劣化により扉上部軸を緩められず、トップピボットを切断せざるを得ない場合がございます。長年使用され続け、定期的なメンテナンスがされていない場合に稀に見受けられます。
「既設のトップピボットが流用できそうにない。」「事前に状態が確認できない。」等で必要と思われる場合は、選択肢の『トップピボットを選ぶ』にて『必要』をご選択下さい。

商品について質問する

関連商品

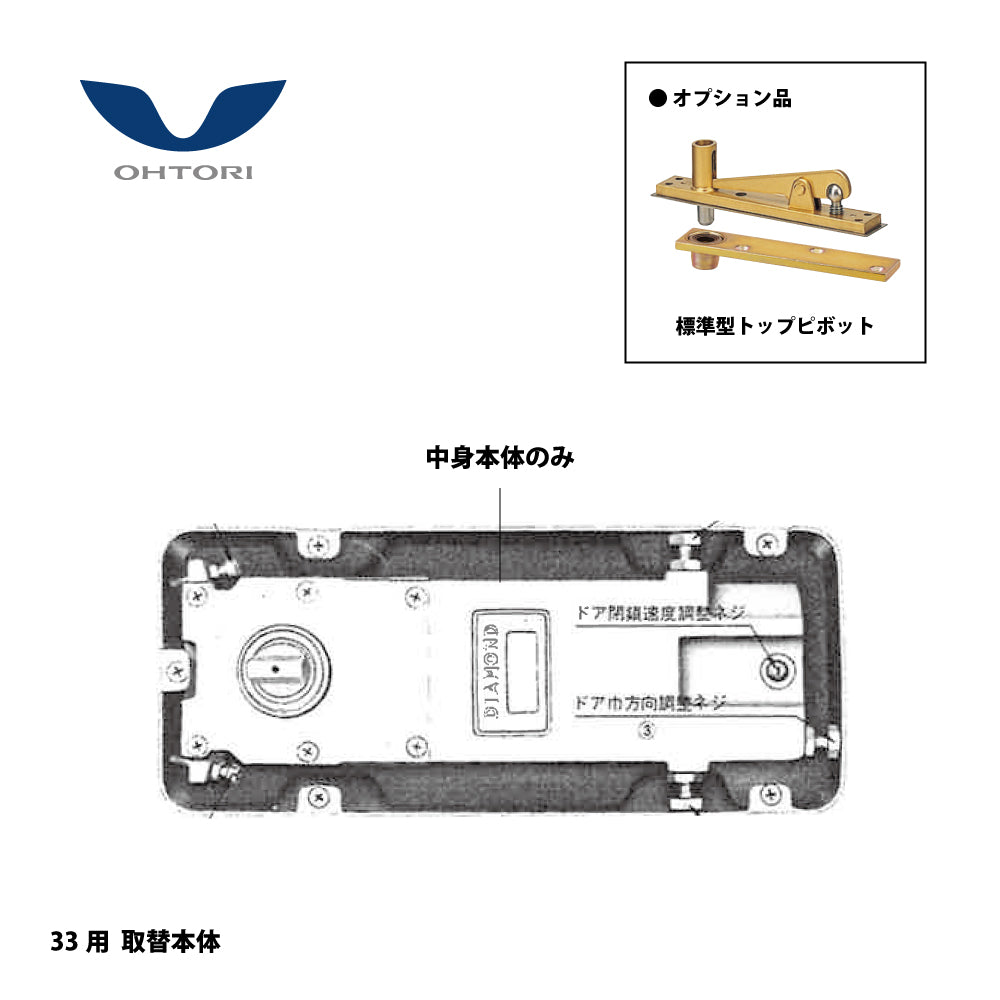

大鳥機工廃番フロアヒンジ 33用取替本体【ストップ無し, 自由開き（内外125°開き）, 中心吊り, 一般ドア用, DIA, Diamond, ダイヤモンド】

詳細を表示する

［製品図面・納まり図］

廃番製品図面（※取替の際の参考にして下さい。）
- ピンチアウト（拡大）操作できます -

［仕様一覧表］

旧型・廃番フロアヒンジ　一般ドア用

- 横スクロールで閲覧できます -

旧型・廃番品（プレートの刻印）				→	メンテナンス用取替品（交換・代替品）
旧型・廃番品（プレートの刻印）					本体のみ取替の場合（取替用中身本体）		製品一式取替の場合（埋替品・斫り替え品）
開閉様式		ストップ無し	ストップ付き		ストップ無し	ストップ付き	ストップ無し	ストップ付き
中心吊り	自由開き（内外）	H-30	SH-30	→	－	－	H-30	SH-30
		H-40	SH-40	→	－	－	H-40	SH-40
		1001	1001S	→	1001用取替本体	1001S用取替本体	T-1001	ST-1001
		1002	1002S		1002用取替本体	1002S用取替本体	T-1002	ST-1002
		1003	1003S		1003用取替本体	1003S用取替本体	T-1003	ST-1003
		T-21	DT-21	→	T-21用取替本体	DT-21用取替本体	T-210	ST-210
		T-22	DT-22	→	T-22用取替本体	DT-22用取替本体	T-220	ST-220
		32	D-32	→	32用取替本体	D-32用取替本体	T-32	ST-32
		33	D-33	→	33用取替本体	D-33用取替本体	T-33（160kg以下）	ST-33（160kg以下）
		T-44	ST-44	→	T-44用取替本体	ST-44用取替本体	T-8400 ※軸心63	ST-8400 ※軸心63
		T-45	ST-45		T-45用取替本体	ST-45用取替本体	T-8500 ※軸心63	ST-8500 ※軸心63
		T-46	ST-46		T-46用取替本体	ST-46用取替本体	T-8600 ※軸心63	ST-8600 ※軸心63
	一方開き	1051	1051S	→	1051用取替本体	1051S用取替本体	T-1051	ST-1051
		1052	1052S		1052用取替本体	1052S用取替本体	T-1052	ST-1052
		1053	1053S		1053用取替本体	1053S用取替本体	T-1053	ST-1053
持出吊り	一方開き	542	542-S	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		542K
		543	543-S				543K（110kg以下） / 544K（150kg以下）
		544	544-S				545K
