コレクション: 大鳥機工（DIA） - 旧型・廃番フロアヒンジの取替・交換品

廃番になったフロアヒンジのメンテナンス用として、取替方法が2種類用意されています。
①中身本体のみ取替 の場合と、②製品一式取替（埋め替え・斫り替え） の場合です。下記の手順を参考に製品をお探しください。

1. プレート刻印（品番）をご確認ください。

既設のフロアヒンジプレートの刻印（品番）を参考に、下記「製品一覧表」よりご希望の取替方法の商品ページへとお進みください。

2. 寸法をご確認ください。

商品ページの図面を参考に フロアヒンジのプレートサイズ・軸心寸法、トップピボット（上枠側）のプレートサイズ に異なる部分がないかご確認ください。稀に、特注品（軸心の寸法が変わっていたり、防水仕様・石張り仕様・じゅうたん張り仕様になっていたり）が設置されている場合がございます。掲載商品は全て標準品となります。確認せずにそのままご購入された場合、合わない・設置できないなどの恐れがございますので、ご注文前に十分ご確認ください。フロアヒンジ寸法確認

3. 交換品選定・お見積りサービス

現調写真・実測寸法を送っていただくことで、交換品（取替品）の選定・お見積書を作成するサービスも行っております。「フロアヒンジの交換品選定用チェックシート（PDF）」をご用意しておりますので、こちらを参考に現地調査・記入後、当店宛にメール・Fax送信ください。

E-mail. ecshop@ibnez.com　　Fax. 092-474-0656（Tel. 092-402-1210）

4. お問い合わせ

お問い合わせ・ご要望も随時対応致しております。当店のお問い合わせフォームよりご連絡いただきましたら、順次対応・回答いたします。

［製品一覧表］

一般ドア用

- 横スクロールで閲覧できます -

旧型・廃番品（プレートの刻印）				→	メンテナンス用取替品（交換・代替品）
旧型・廃番品（プレートの刻印）					本体のみ取替の場合（取替用中身本体）		製品一式取替の場合（埋替品・斫り替え品）
開閉様式		ストップ無し	ストップ付き		ストップ無し	ストップ付き	ストップ無し	ストップ付き
中心吊り	自由開き（内外）	H-30	SH-30	→	－	－	H-30	SH-30
		H-40	SH-40	→	－	－	H-40	SH-40
		1001	1001S	→	1001用取替本体	1001S用取替本体	T-1001	ST-1001
		1002	1002S		1002用取替本体	1002S用取替本体	T-1002	ST-1002
		1003	1003S		1003用取替本体	1003S用取替本体	T-1003	ST-1003
		T-21	DT-21	→	T-21用取替本体	DT-21用取替本体	T-210	ST-210
		T-22	DT-22	→	T-22用取替本体	DT-22用取替本体	T-220	ST-220

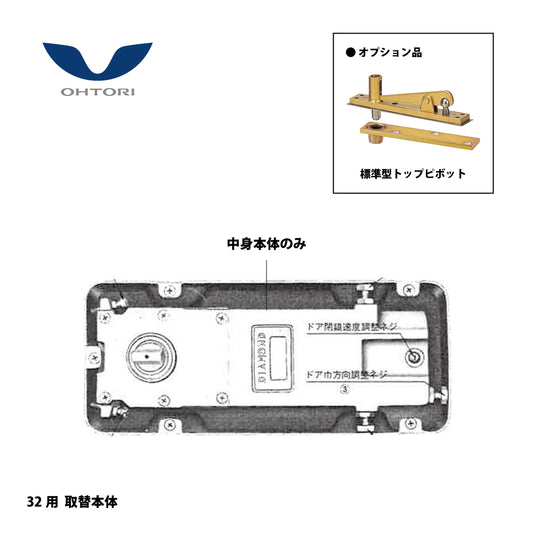

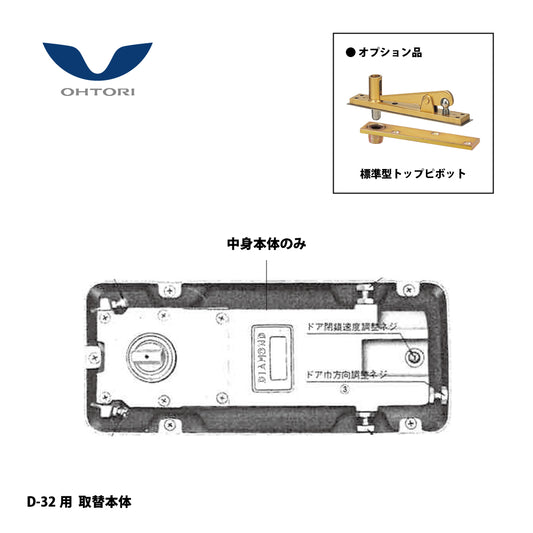

		32	D-32	→	32用取替本体	D-32用取替本体	T-32	ST-32
		33	D-33	→	33用取替本体	D-33用取替本体	T-33（160kg以下）	ST-33（160kg以下）
		T-44	ST-44	→	T-44用取替本体	ST-44用取替本体	T-8400 ※軸心63	ST-8400 ※軸心63
		T-45	ST-45		T-45用取替本体	ST-45用取替本体	T-8500 ※軸心63	ST-8500 ※軸心63
		T-46	ST-46		T-46用取替本体	ST-46用取替本体	T-8600 ※軸心63	ST-8600 ※軸心63
	一方開き	1051	1051S	→	1051用取替本体	1051S用取替本体	T-1051	ST-1051
		1052	1052S		1052用取替本体	1052S用取替本体	T-1052	ST-1052
		1053	1053S		1053用取替本体	1053S用取替本体	T-1053	ST-1053
持出吊り	一方開き	542	542-S	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		542K
		543	543-S				543K（110kg以下） / 544K（150kg以下）
		544	544-S				545K

- 強化ガラスドア用フロアヒンジの取替用本体

- 横スクロールで閲覧できます -

開閉様式・扉様態・特徴		品番・刻印		ドア適用		備考
開閉様式・扉様態・特徴		ストップ無し	ストップ付き	サイズ（DW × DHmm）	ドア重量（kg以下）	備考
中心吊り・自由開き	軸心73mm 内外120°開き	1001G	1001SG	762 × 2134	－
		1002G	1002SG	914 × 2134	－
		1003G	1003SG	1067 × 2134	－
	軸心73mm 内外125°開き	T-144	ST-144	1067 × 2134	－
	軸心73mm 内外125°開き	T-145	ST-145	1219 × 2438	－
