- 防浸形フロアヒンジ(完全防水仕様)
- ニュースター
- フロアヒンジ
- NEWSTAR
- 商品コード:ns uss-2250
床面が水没しても浸水しない完全防水型のフロアヒンジ。

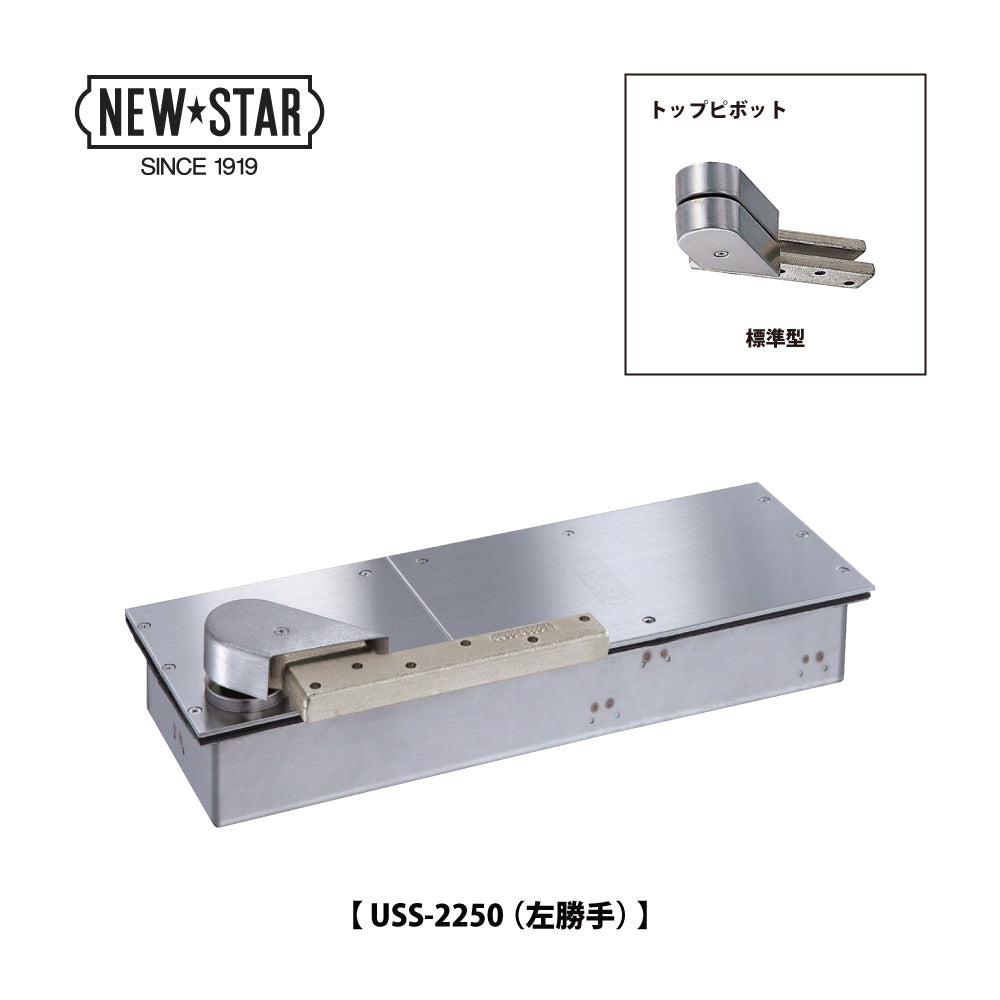

ニュースター 防浸形フロアヒンジ USS-2250 / USS-2250 TAP 【ストップ付き, 持出吊り, 一方開き(一方180°開き), 一般ドア用, NEWSTAR, NS】
ニュースター 防浸形フロアヒンジ USS-2250 / USS-2250 TAP 【ストップ付き, 持出吊り, 一方開き(一方180°開き), 一般ドア用, NEWSTAR, NS】
カートへ追加する前に、必ず 「トップピボット」「左右勝手」をご選択 下さい。
商品概要
- 商品分類
- 防浸形フロアヒンジ(完全防水仕様)
- メーカー・ブランド
- NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
- 品番・型番
-

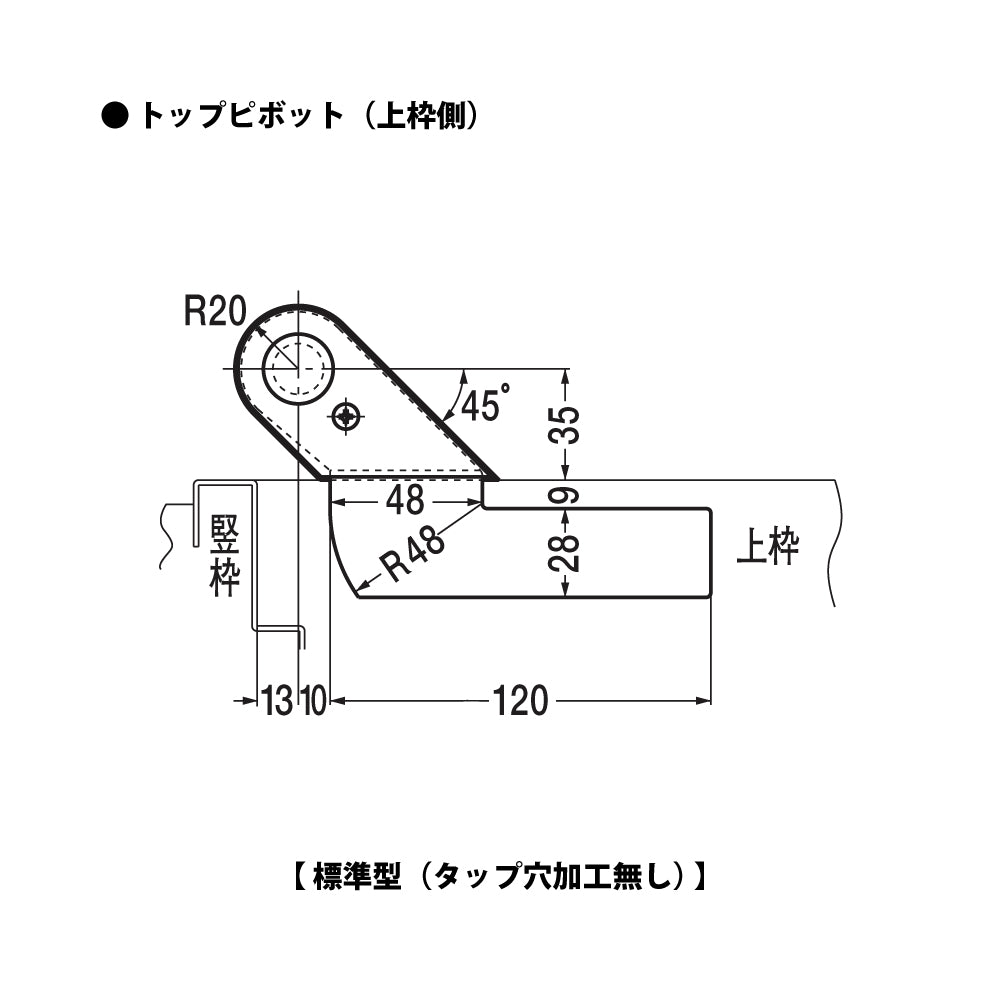

- USS-2250(標準型トップピボット)

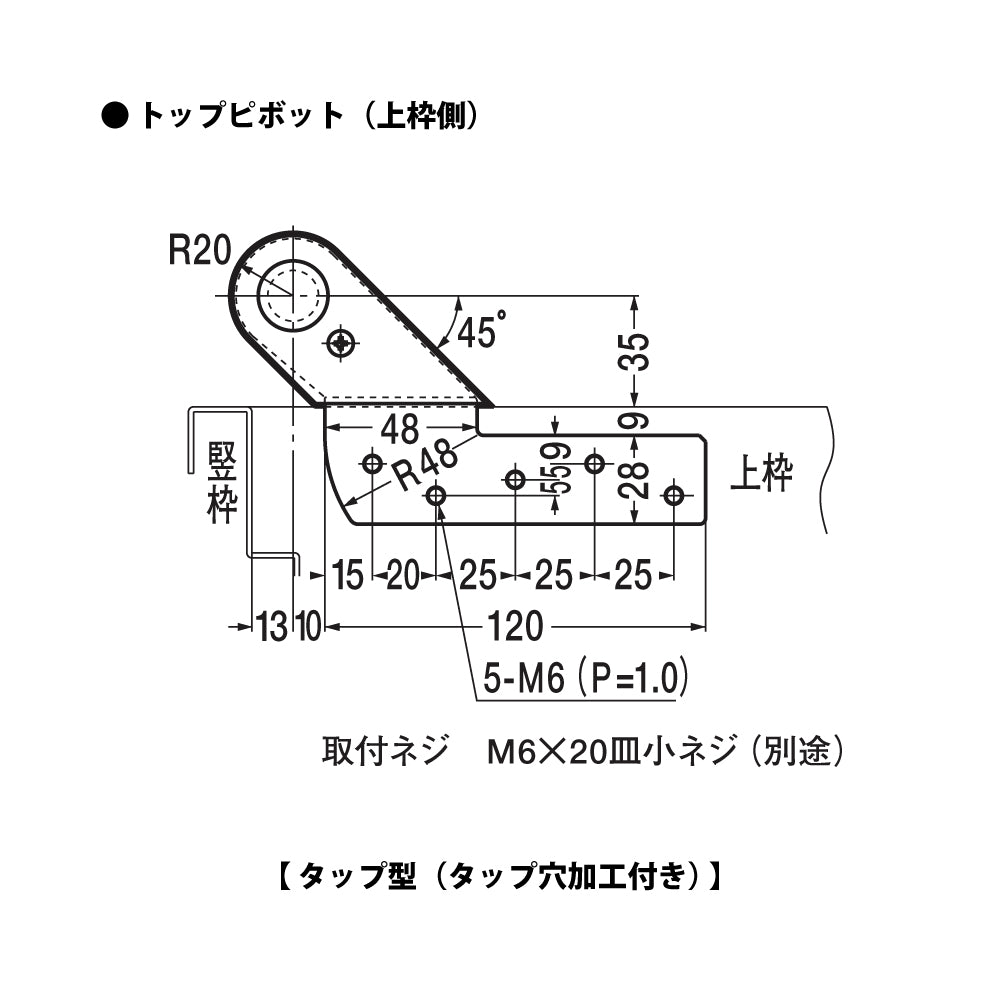

- USS-2250 TAP(タップ型トップピボット)
- 機能・特徴
-

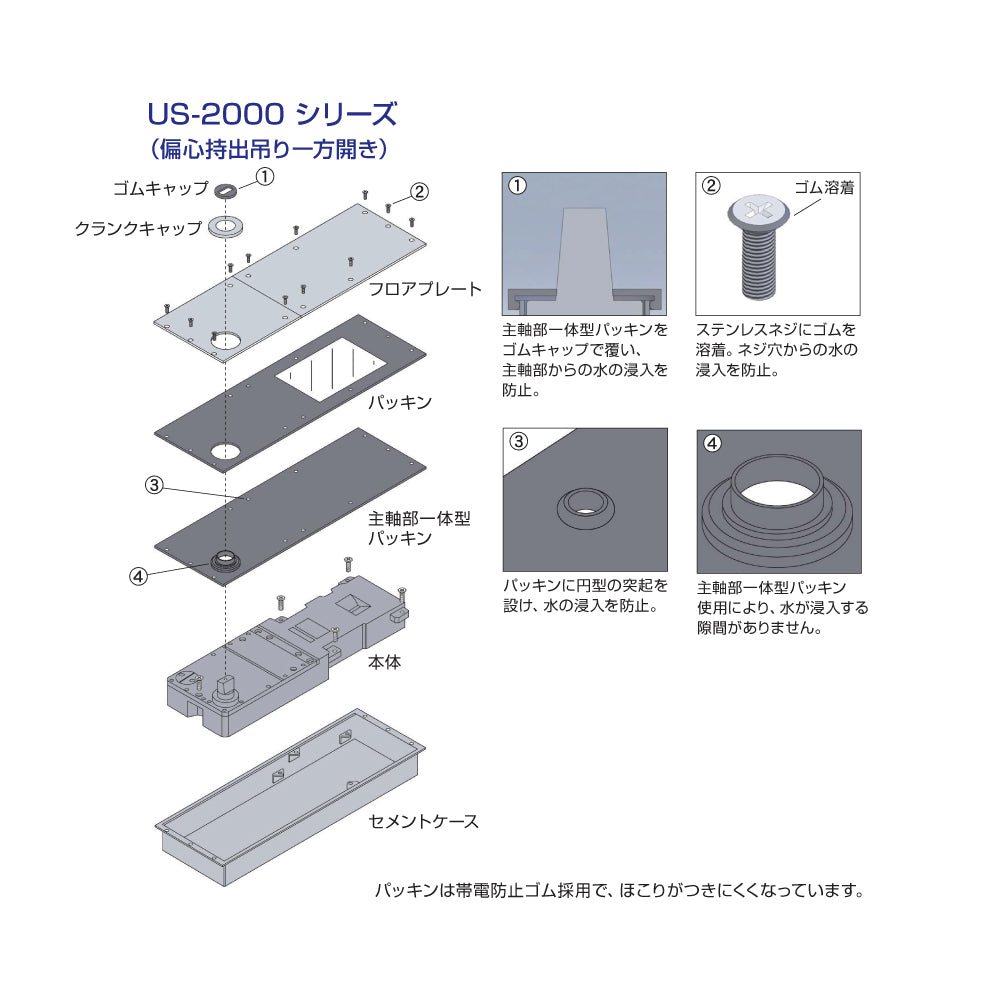

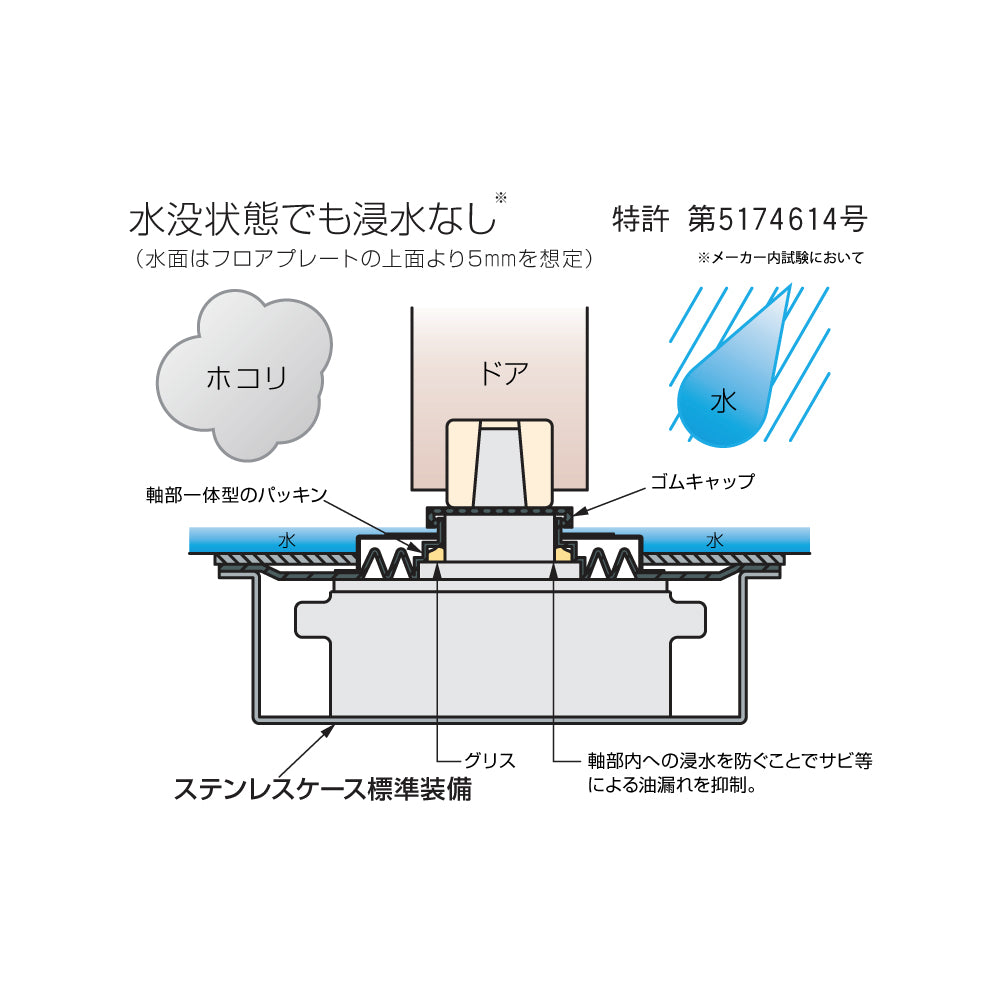

- 床面が水没しても、セメントケース内に浸水しない性能を備えたフロアヒンジです。
- ステンレス製セメントケースを標準装備。
- ゴムキャップ採用により、主軸部からの水の浸入を防ぎます。
- ゴム溶着ネジを採用。ネジ穴からの水の浸入を防ぎます。
- 適用ドアの種類
- 一般ドア用
- 開閉様式
- 偏芯持出吊り・一方開き(開き角度:一方180°開き)
- ストップ機能
- ストップ付き(ストップ角度:90°)

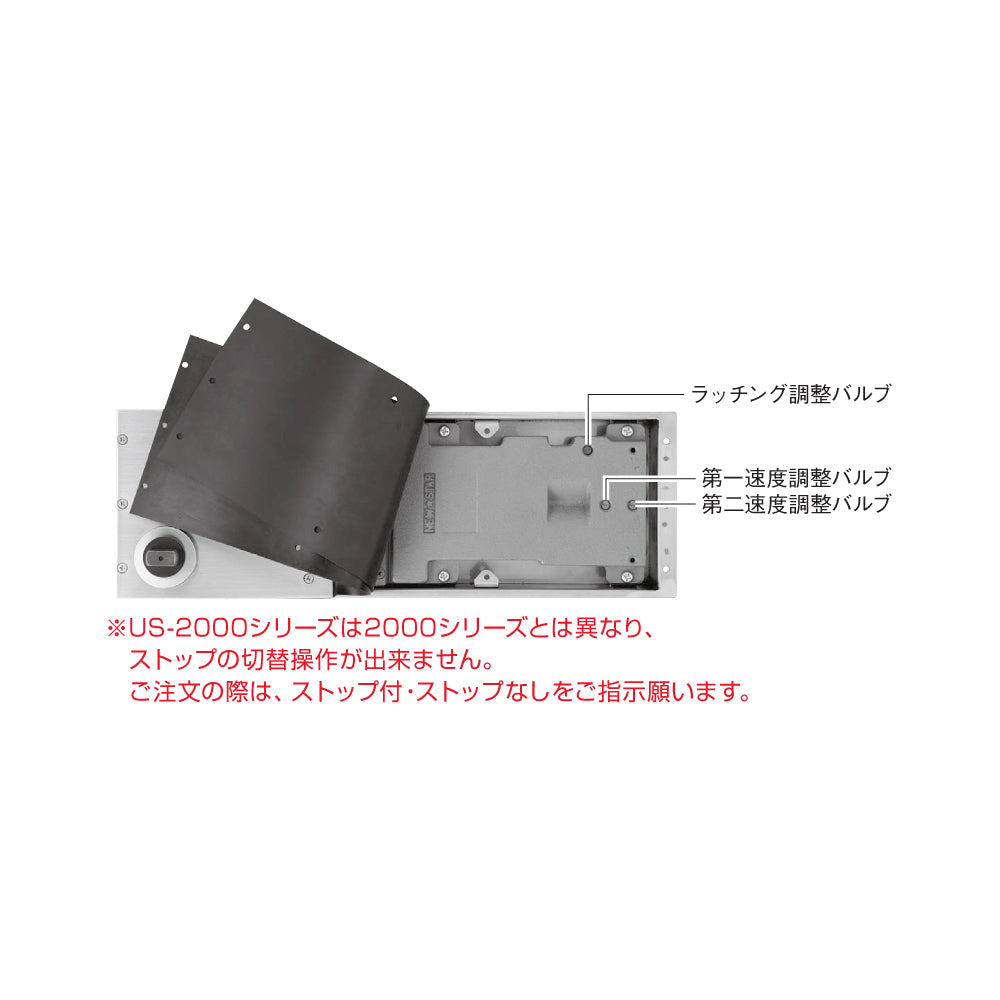

※2000シリーズ「2250」とは異なり、ストップの切替操作ができません。 - 左右勝手
- 左右勝手あり(押し勝手)

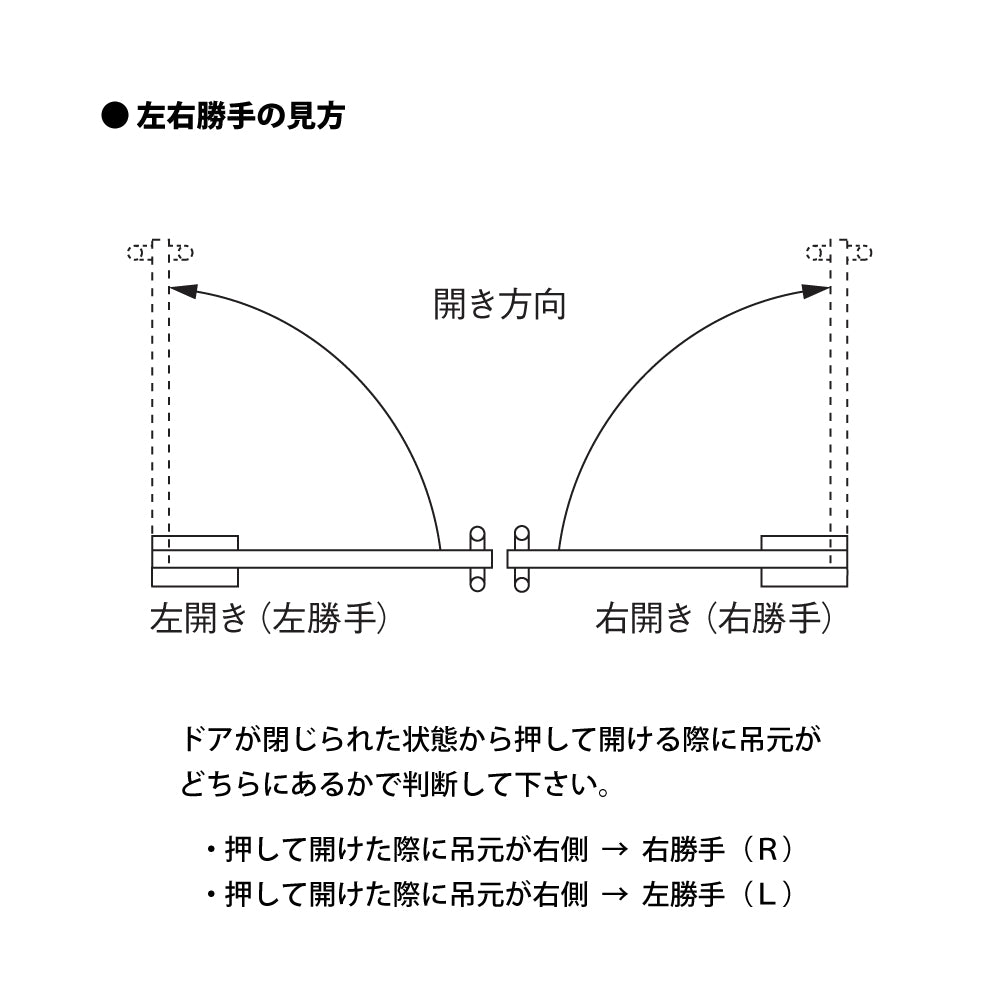

ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。- 押して開けた際に吊元が右側 → 右勝手
- 押して開けた際に吊元が左側 → 左勝手
- 適用ドア寸法
- DW950 × DH2100mm
- ドア重量
- 70kg以下

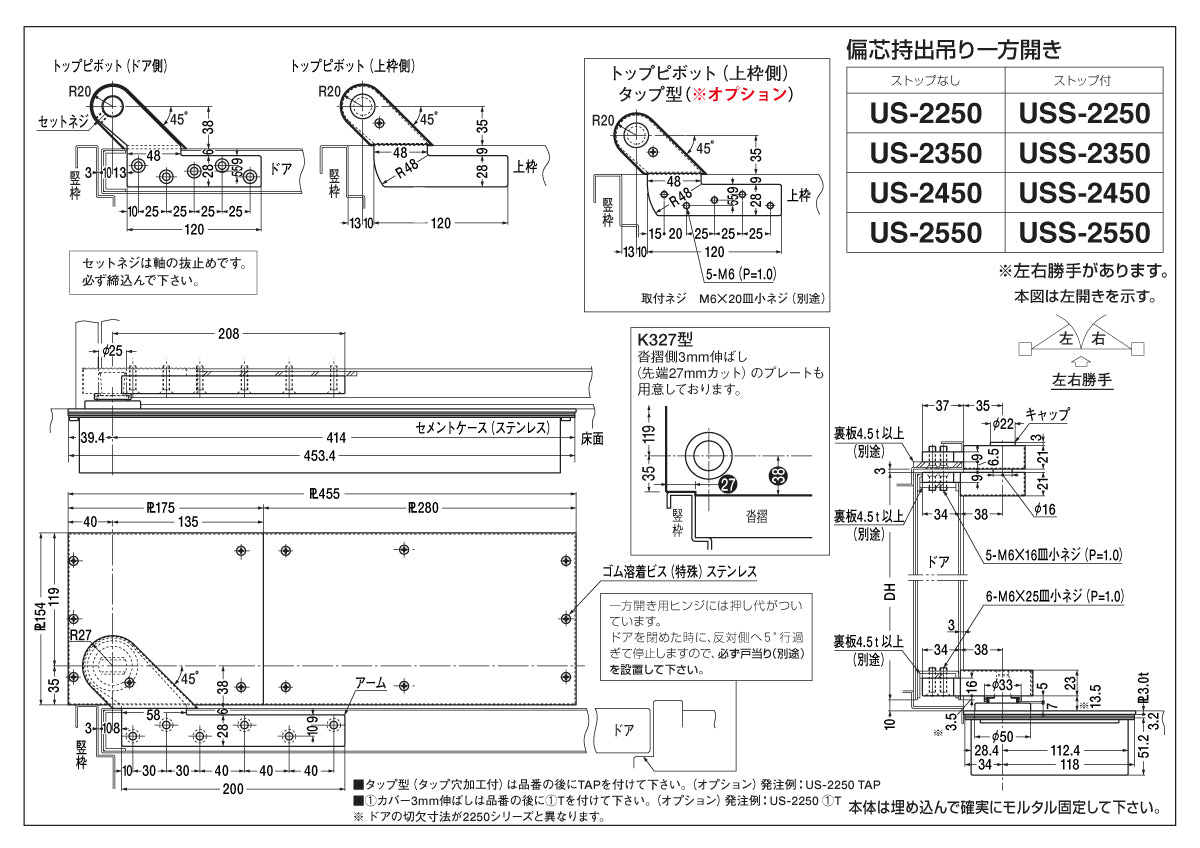

[ 製品図面・納まり図 ]
- - ピンチアウト(拡大)操作できます -
[ 製品仕様・特徴 ]
- カタログ「防浸形フロアヒンジ」
-
- ピンチアウト(拡大)操作できます -
関連カテゴリ
[ 仕様一覧表 ]
仕様一覧表「防浸形フロアヒンジ・一般ドア用」
- 横スクロールで閲覧できます -開閉様式・扉様態・特徴 | 商品写真 | 品番・刻印 | ドア適用 | |||
---|---|---|---|---|---|---|
ストップ無し | ストップ付き | ドアサイズ (DW × DHmm) |
ドア重量 (kg以下) |
|||
中心吊り・自由開き |
|
USH-1300 | USHS-1300 | 950 × 2100 | 110 | |
USH-1400 | USHS-1400 | 1050 × 2400 | 185 | |||
持出吊り・一方開き |
|
US-2250 | USS-2250 | 950 × 2100 | 70 | |
US-2350 | USS-2350 | 1050 × 2100 | 110 | |||
US-2450 | USS-2450 | 1200 × 2400 | 150 | |||
US-2550 | USS-2550 | 1600 × 2400 | 180 |
