商品コード：ns h-522chp h-120p

旧型（廃番品）の取替・修理・交換・埋替・斫り替え用に。

ニュースターフロアヒンジ H-522CHP【廃番品「H-120P」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 自由開き, ストップ無し, NEWSTAR】

Name: ニュースター フロアヒンジ H-522CHP【廃番品「H-120P」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 自由開き, ストップ無し, NEWSTAR】
Brand: NEWSTAR
SKU: NS H-522CHP
Price: 64680 JPY
Availability: InStock

¥64,680

セール売り切れ

［税込］　　配送料を確認

数量

発送日目安

10日～2週間。

注文数量や時期によっては目安通りではない場合がございます。またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

商品概要

商品分類

旧型フロアヒンジ（廃番品）の埋替品・斫り替え品

メーカー・ブランド

NEWSTAR （NS, ニュースター, 日本ドアーチェック製造）

品番

H-522CHP（廃番品「H-120P」からの埋替品・斫り替え品）

機能・特徴

セメントケース・フロアプレート・中身本体・アーム・トップピボットを全て含んだ埋め替えセット品です。

適用ドアの種類

強化ガラスドア用

開閉様式

中心吊り・自由開き（最大開き角度：内外120°）

ストップ機能

ストップ無し

左右勝手

共通

既設品プレート寸法

※既設品の品番特定の際の参考にしてください。

大プレート：サイズ 150×240mm、「H-120P」の刻印あり。
小プレート：サイズ 150×114mm
軸心：74mm

【特記事項】

本商品は、特殊加工（主軸伸ばしや、プレート伸ばしなど）・特別仕様（防水仕様・石張り仕様など）無しの 標準品 となります。お取替・交換（埋め替え・斫り替え）の際は、既設品のご確認を十分にお願い致します。
稀にドアメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
特別仕様（防水仕様や、石張り仕様など）のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

［製品図面・納まり図］

製品図面
- ピンチアウト（拡大）操作できます -

［製品仕様・特徴］

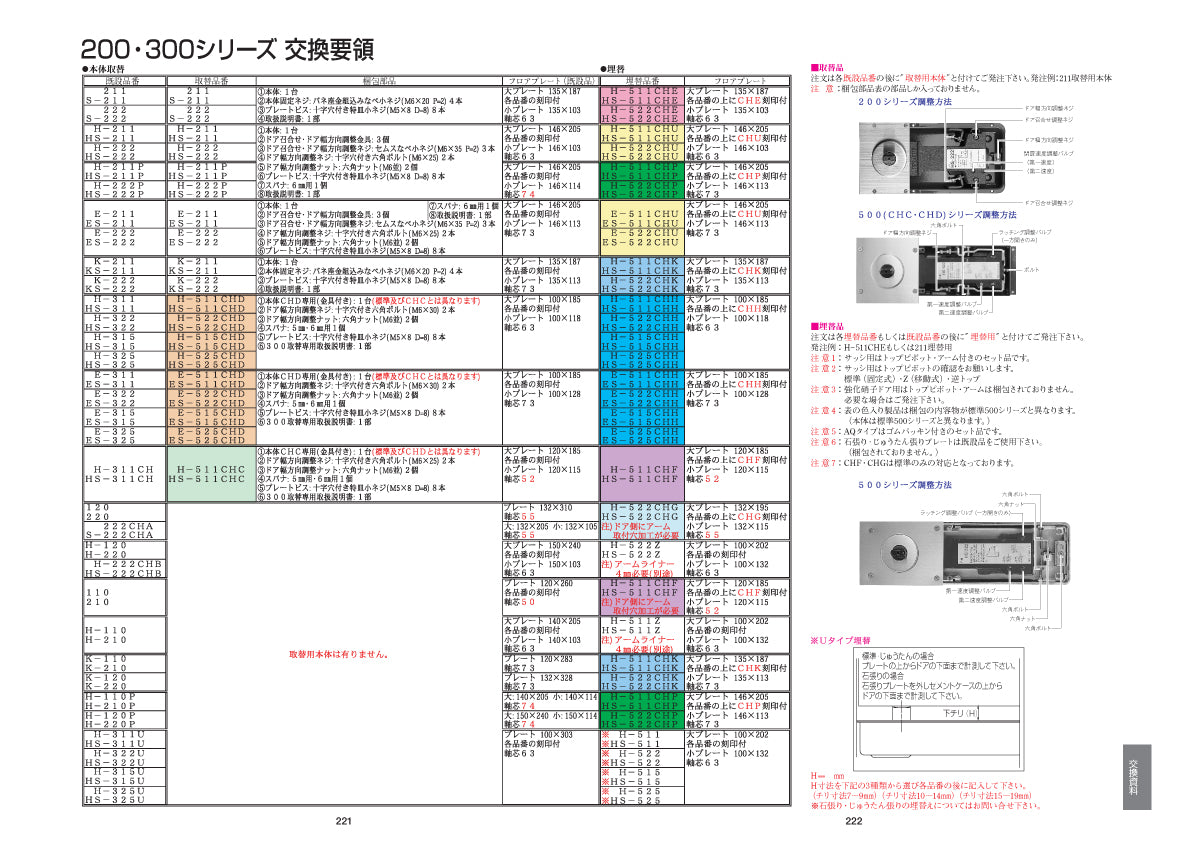

フロアヒンジ「200・300シリーズ」交換要領
- ピンチアウト（拡大）操作できます -

［仕様一覧表］

仕様一覧表「旧型・廃番フロアヒンジ 200・300シリーズ一般ドア用」

- 横スクロールで閲覧できます -

旧型・廃番品（プレートの刻印）			→	メンテナンス用取替品（交換・代替品）
旧型・廃番品（プレートの刻印）				本体のみ取替の場合（取替用中身本体）		製品一式取替の場合（埋替品・斫り替え品）
	ストップ無し	ストップ付き		ストップ無し	ストップ付き	ストップ無し	ストップ付き
２００シリーズ	211	S-211	→	211用取替本体	S-211用取替本体	H-511CHE	HS-511CHE
	222	S-222	→	222用取替本体	S-222用取替本体	H-522CHE	HS-522CHE
	H-211	HS-211	→	H-211用取替本体	HS-211用取替本体	H-511CHU	HS-511CHU
	H-222	HS-222	→	H-222用取替本体	HS-222用取替本体	H-522CHU	HS-522CHU
	K-211	KS-211	→	K-211用取替本体	KS-211用取替本体	H-511CHK	HS-511CHK
	K-222	KS-222	→	K-222用取替本体	KS-222用取替本体	H-522CHK	HS-522CHK
	120	220	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522CHG	HS-522CHG
	222CHA	S-222CHA	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522CHG	HS-522CHG
	H-120	H-220	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522Z	HS-522Z
	H-222CHB	HS-222CHB	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522Z	HS-522Z
	110	210	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511CHF	HS-511CHF
	H-110	H-210	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511Z	HS-511Z
	K-110	K-210	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511CHK	HS-511CHK
	K-120	K-220	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-522CHK	HS-522CHK
３００シリーズ	H-311	HS-311	→	H-511CHD	HS-511CHD	H-511CHH	HS-511CHH
	H-322	HS-322	→	H-522CHD	HS-522CHD	H-522CHH	HS-522CHH
	H-315	HS-315	→	H-515CHD	HS-515CHD	H-515CHH	HS-515CHH
	H-325	HS-325	→	H-525CHD	HS-525CHD	H-525CHH	HS-525CHH
	H-311CH	HS-311CH	→	H-511CHC	HS-511CHC	H-511CHF	HS-511CHF
	H-311U	HS-311U	→	取替用本体は製造されていません。右記の製品一式にて、お取替ください。		H-511	HS-511
	H-322U	HS-322U	→			H-522	HS-522
	H-315U	HS-315U	→			H-515	HS-515
	H-325U	HS-325U	→			H-525	HS-525
