- 商品コード:ns es-525chh
旧型(廃番品)の取替・修理・交換・埋替・斫り替え用に。
ニュースター フロアヒンジ ES-525CHH【廃番品「ES-325」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 一方開き, ストップ付き, NEWSTAR】
ニュースター フロアヒンジ ES-525CHH【廃番品「ES-325」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 一方開き, ストップ付き, NEWSTAR】
カートへ追加する前に、必ず 「左右勝手」をご選択 下さい。
商品概要
- 商品分類
- 旧型フロアヒンジ(廃番品)の埋替品・斫り替え品
- メーカー・ブランド
- NEWSTAR (NS, ニュースター, 日本ドアーチェック製造)
- 品番
- ES-525CHH(廃番品「ES-325」からの埋替品・斫り替え品)
- 機能・特徴
- セメントケース・フロアプレート・中身本体・アーム・トップピボットを全て含んだ埋め替えセット品です。
- 適用ドアの種類
- 強化ガラスドア用
- 開閉様式
- 中心吊り・一方開き(最大開き角度:一方120°)
- ストップ機能
- ストップ付き(ストップ角度:90°)
- 左右勝手
- 左右勝手あり(押し勝手)
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
- 押して開けた際に吊元が右側 → 右勝手
- 押して開けた際に吊元が左側 → 左勝手
- 既設品プレート寸法
-
※既設品の品番特定の際の参考にしてください。
- 大プレート:サイズ 100×185mm、「ES-325」の刻印あり。
- 小プレート:サイズ 100×128mm
- 軸心:73mm
![NEWSTAR(ニュースター) フロアヒンジ ES-525CHH(ES-325からの埋替品)](http://ibnez-ec.com/cdn/shop/products/ns_fh_hs-511chf_e26a23fa-dbb7-4c44-884c-63e74385a6d4.jpg?v=1643342679&width=1445)
![ニュースター フロアヒンジ ES-525CHH【廃番品「ES-325」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 一方開き, ストップ付き, NEWSTAR】](http://ibnez-ec.com/cdn/shop/products/ns_fh_h-511che02_c02e1ca6-26d9-44d7-b731-2d98800a4fc8.jpg?v=1651844728&width=1445)
![ニュースター フロアヒンジ ES-525CHH【廃番品「ES-325」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 一方開き, ストップ付き, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_e-511chh_cad_29a60edf-7d88-4638-91fa-3b562b0fa2d8.jpg?v=1692940083&width=1445)
![ニュースター フロアヒンジ ES-525CHH【廃番品「ES-325」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 一方開き, ストップ付き, NEWSTAR】](http://ibnez-ec.com/cdn/shop/files/ns_fh_200-300_ctl_b170e34b-cff9-4634-9a4f-6fab4eb12321.jpg?v=1692940087&width=1445)
[ 製品図面・納まり図 ]
- 製品図面
-
- ピンチアウト(拡大)操作できます -
[ 製品仕様・特徴 ]

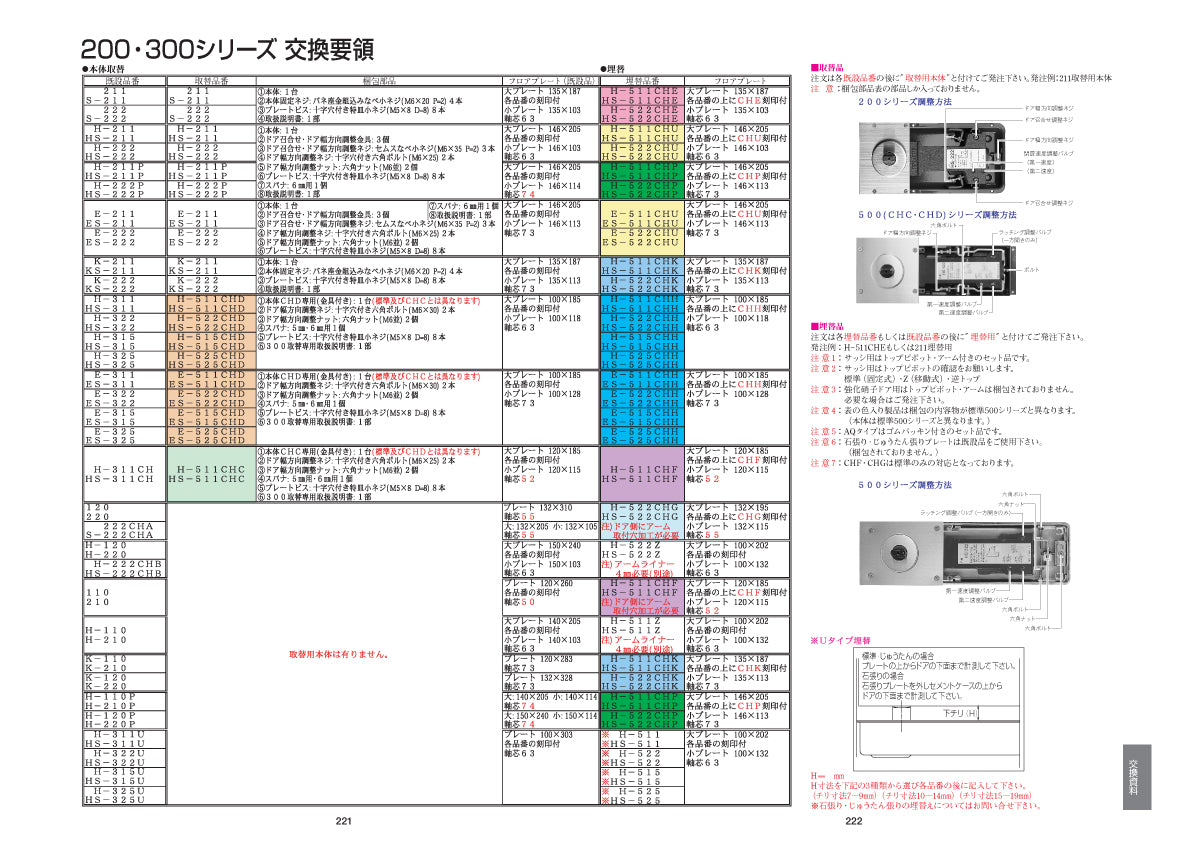

- フロアヒンジ「200・300シリーズ」交換要領
-
- ピンチアウト(拡大)操作できます -
