旧型(廃番品)の取替・修理・交換・埋替・斫り替え用に。

ニュースター フロアヒンジ ES-515CHH【廃番品「ES-315」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 一方開き, ストップ付き, NEWSTAR】

ニュースター フロアヒンジ ES-515CHH【廃番品「ES-315」からの埋替品・斫り替え品, 強化ガラスドア用, 中心吊り, 一方開き, ストップ付き, NEWSTAR】

左右勝手  を選ぶ
通常価格 ¥68,200
通常価格 セール価格 ¥68,200
セール 売り切れ
[税込]   配送料を確認

カートへ追加する前に、必ず 「左右勝手」をご選択 下さい。

発送日目安 -

10日~2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210

商品概要

商品分類
旧型フロアヒンジ(廃番品)の埋替品・斫り替え品
メーカー・ブランド
NEWSTAR (NS, ニュースター, 日本ドアーチェック製造)
品番
ES-515CHH(廃番品「ES-315」からの埋替品・斫り替え品)
機能・特徴

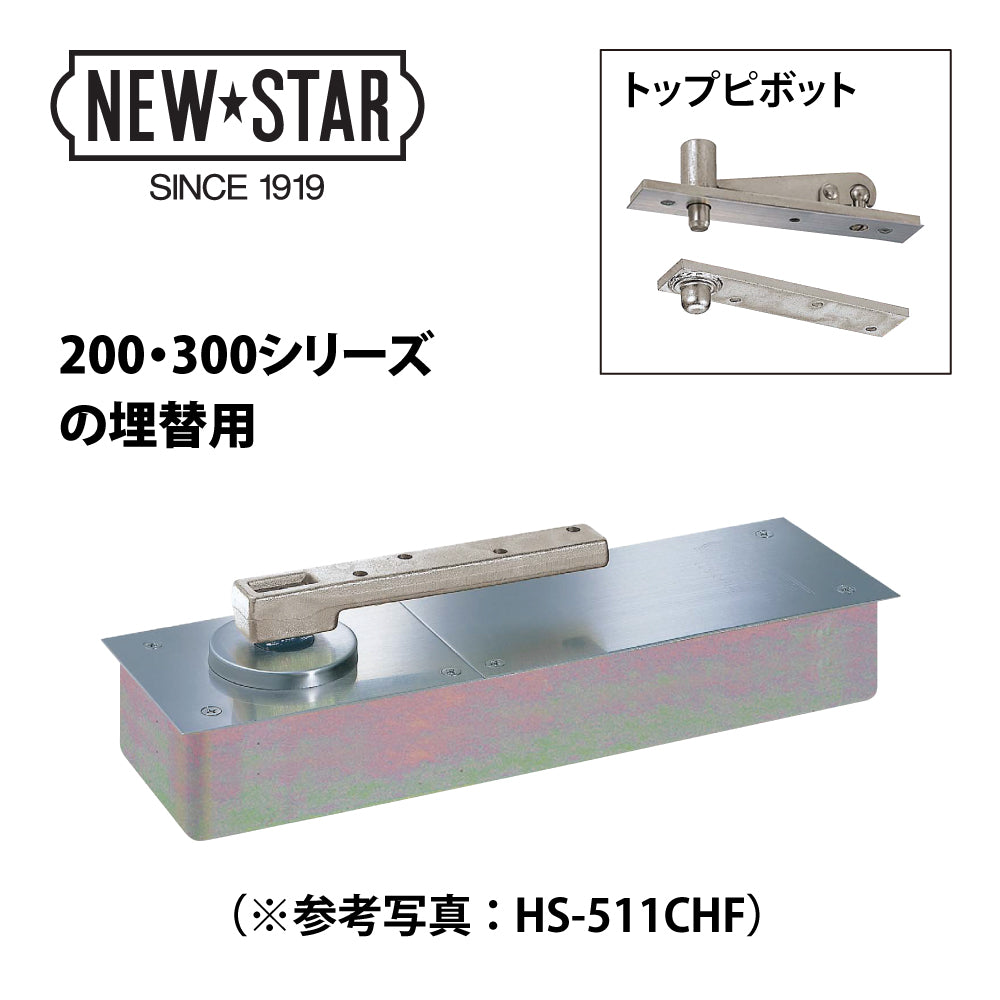

セメントケース・フロアプレート・中身本体・アーム・トップピボットを全て含んだ埋め替えセット品です。
適用ドアの種類
強化ガラスドア用
開閉様式
中心吊り・一方開き(最大開き角度:一方120°)
ストップ機能
ストップ付き(ストップ角度:90°)
左右勝手
左右勝手あり(押し勝手)
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
  • 押して開けた際に吊元が右側 → 右勝手
  • 押して開けた際に吊元が左側 → 左勝手
既設品プレート寸法
※既設品の品番特定の際の参考にしてください。
  • 大プレート:サイズ 100×185mm、「ES-315」の刻印あり。
  • 小プレート:サイズ 100×128mm
  • 軸心:73mm

【特記事項】

  • 本商品は、特殊加工(主軸伸ばしや、プレート伸ばしなど)・特別仕様(防水仕様・石張り仕様など)無しの 標準品 となります。お取替・交換(埋め替え・斫り替え)の際は、既設品のご確認を十分にお願い致します。
  • 稀にドアメーカー向けのOEM商品(特注品)が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合が殆どですので、図面の確認を必ず行って下さい。
  • 特別仕様(防水仕様や、石張り仕様など)のお見積りも対応可能です。ご希望の方は、別途ご相談ください。

商品について質問する

詳細を表示する

[ 製品図面・納まり図 ]

  • 製品図面
  • - ピンチアウト(拡大)操作できます - 製品図面

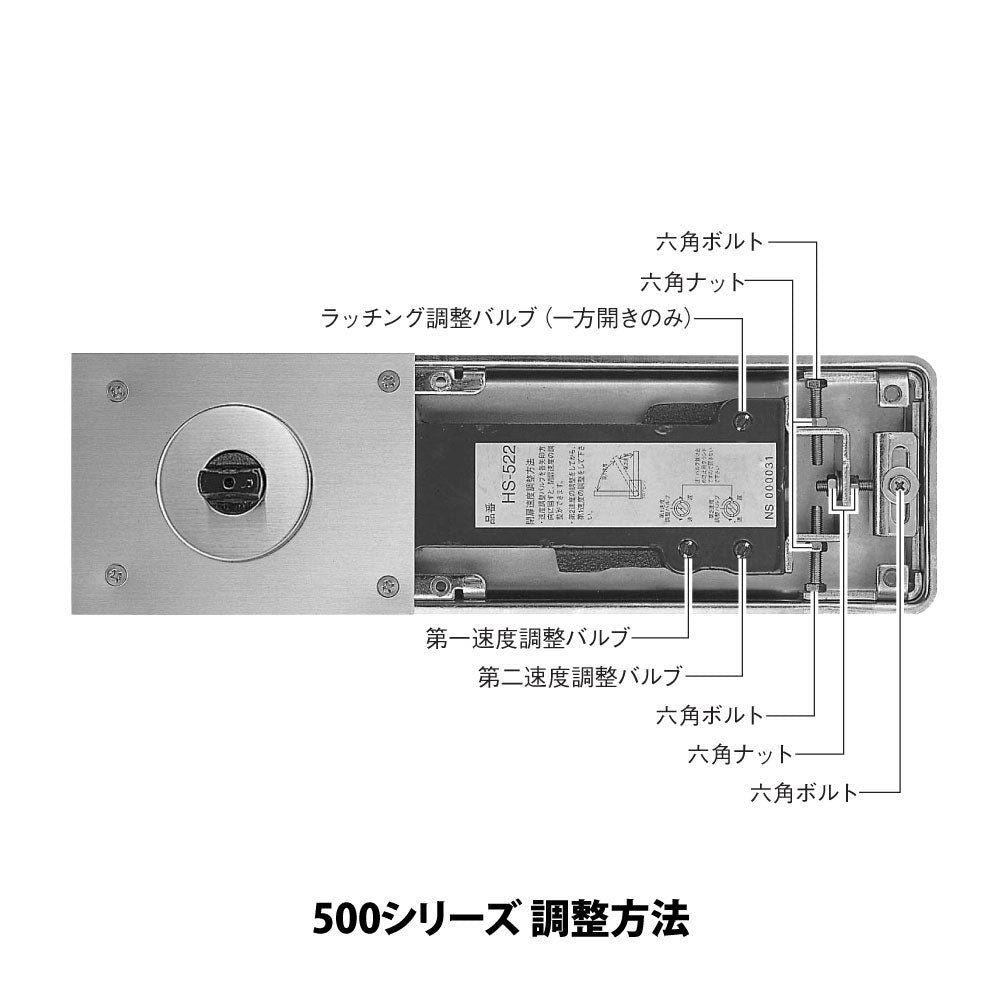

[ 製品仕様・特徴 ]

  • フロアヒンジ「200・300シリーズ」交換要領
  • - ピンチアウト(拡大)操作できます - 製品図面
