ニュースターの旧型フロアヒンジ(廃番品)の取替・交換品。

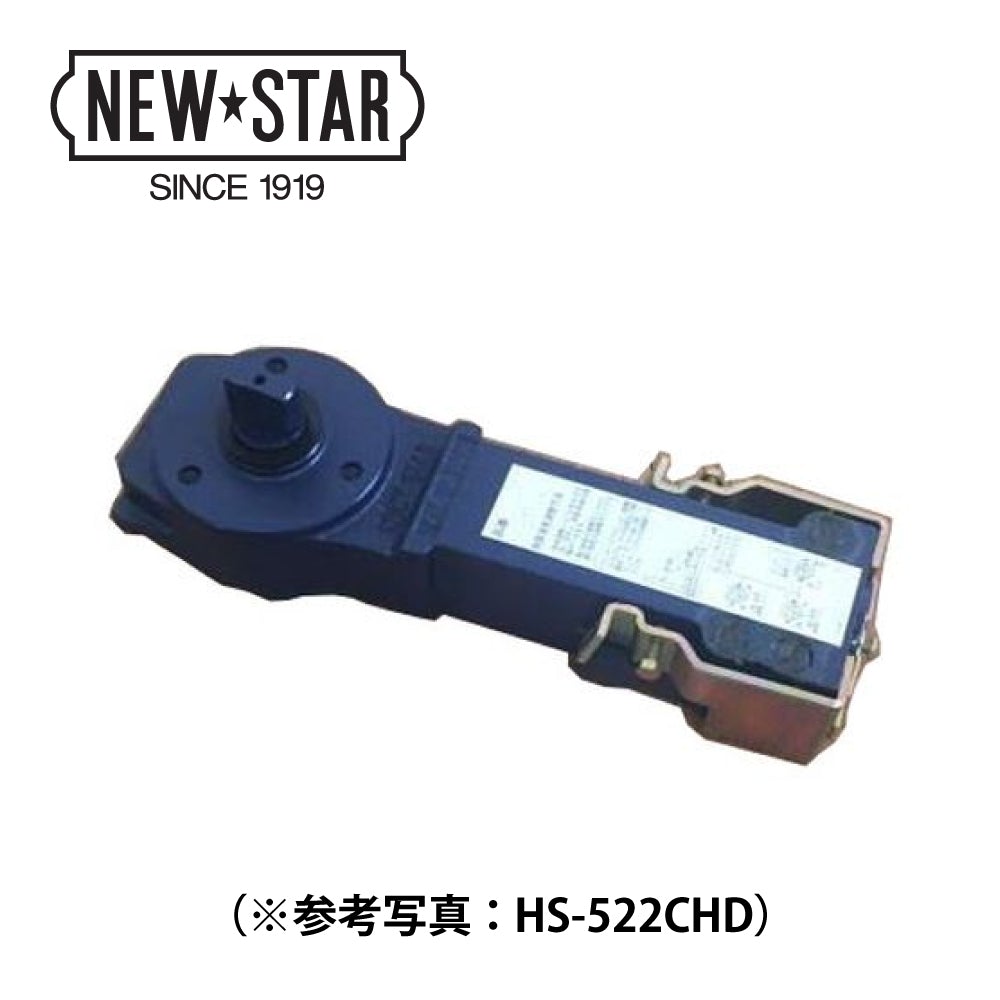

ニュースター 廃番フロアヒンジ E-325用 取替本体 E-525CHD 【ストップ無し, 中心吊り・一方開き(一方120°開き), 強化ガラスドア用, NEWSTAR】
ニュースター 廃番フロアヒンジ E-325用 取替本体 E-525CHD 【ストップ無し, 中心吊り・一方開き(一方120°開き), 強化ガラスドア用, NEWSTAR】
カートへ追加する前に、必ず 「左右勝手」をご選択 下さい。
商品概要
- 商品分類
- 旧型フロアヒンジ(廃番品)の取替用本体
- メーカー・ブランド
- NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
- 品番・型式
- E-325用 取替本体(※フロアヒンジの 中身本体のみ)
- 適用ドアの種類
- 強化ガラスドア用
- 開閉様式
- 中心吊り・一方開き(最大開き角度:一方120°)
- ストップ機能
- ストップ無し
- 左右勝手
- 左右勝手有り(押し勝手)
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
- 押して開けた際に吊元が右側 → 右勝手
- 押して開けた際に吊元が左側 → 左勝手
- 既設品のフロアプレート
- ※既設品の品番特定の際の参考にして下さい。
- 大プレート:サイズ 100×185、「E-325」の刻印あり。
- 小プレート:サイズ 100×128、
- 軸心:73mm
- セット内容
-
- 取替用本体CHD専用 (金具付き):1台 (※標準品及びCHCとは異なります。)
- ドア幅方向調整ネジ:十字穴付き六角ボルト (M6×30) 2本
- ドア幅方向調整ナット:六角ナット (M6並) 2個
- スパナ:5mm・6mm用 1個
- プレートビス:十字穴付き特皿小ネジ (M5×8 D=8) 8本
- 300取替専用取扱説明書:1部
