- 商品コード：ns e-511chd
ニュースターの旧型フロアヒンジ（廃番品）の取替・交換品。

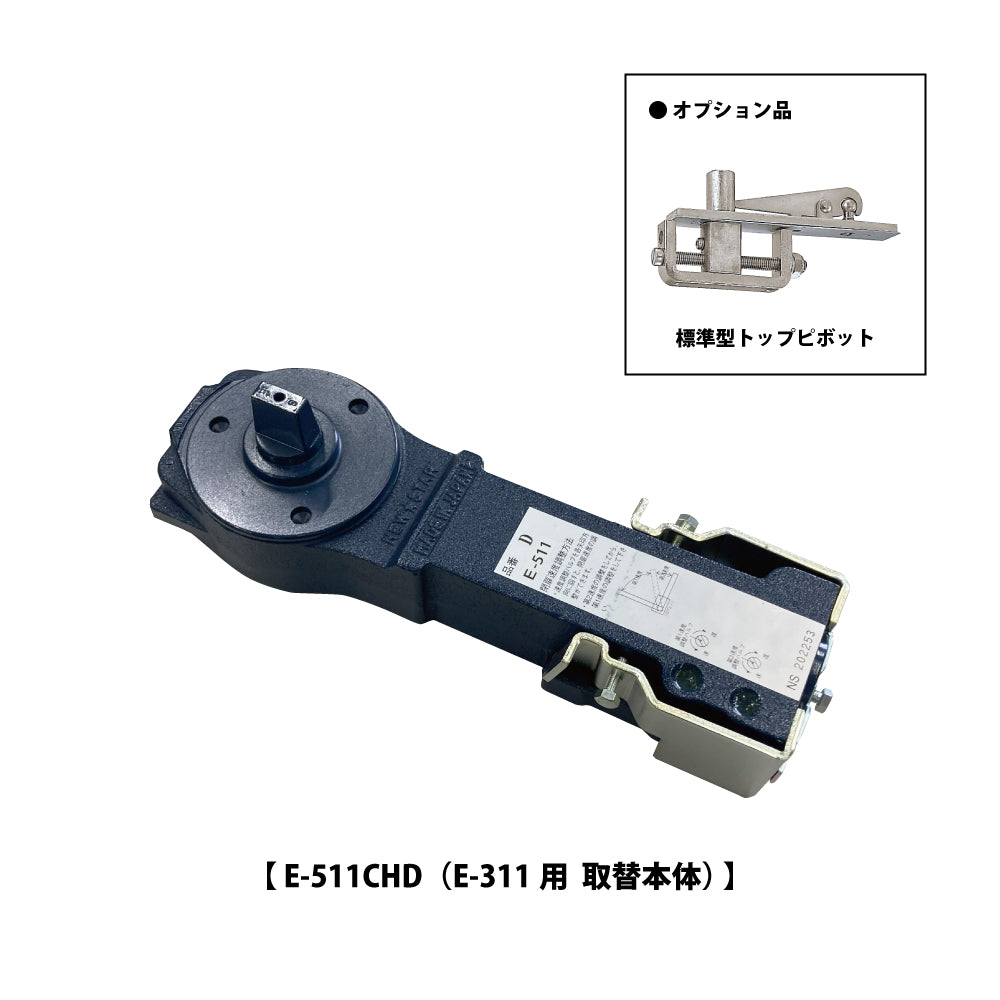

ニュースター 廃番フロアヒンジ E-311用 取替本体 E-511CHD 【ストップ無し, 中心吊り, 自由開き（内外120°開き）, 強化ガラスドア用, NEWSTAR】
ニュースター 廃番フロアヒンジ E-311用 取替本体 E-511CHD 【ストップ無し, 中心吊り, 自由開き（内外120°開き）, 強化ガラスドア用, NEWSTAR】
通常価格
¥41,910
通常価格
セール価格
¥41,910
単価
あたり
［税込］
配送料を確認

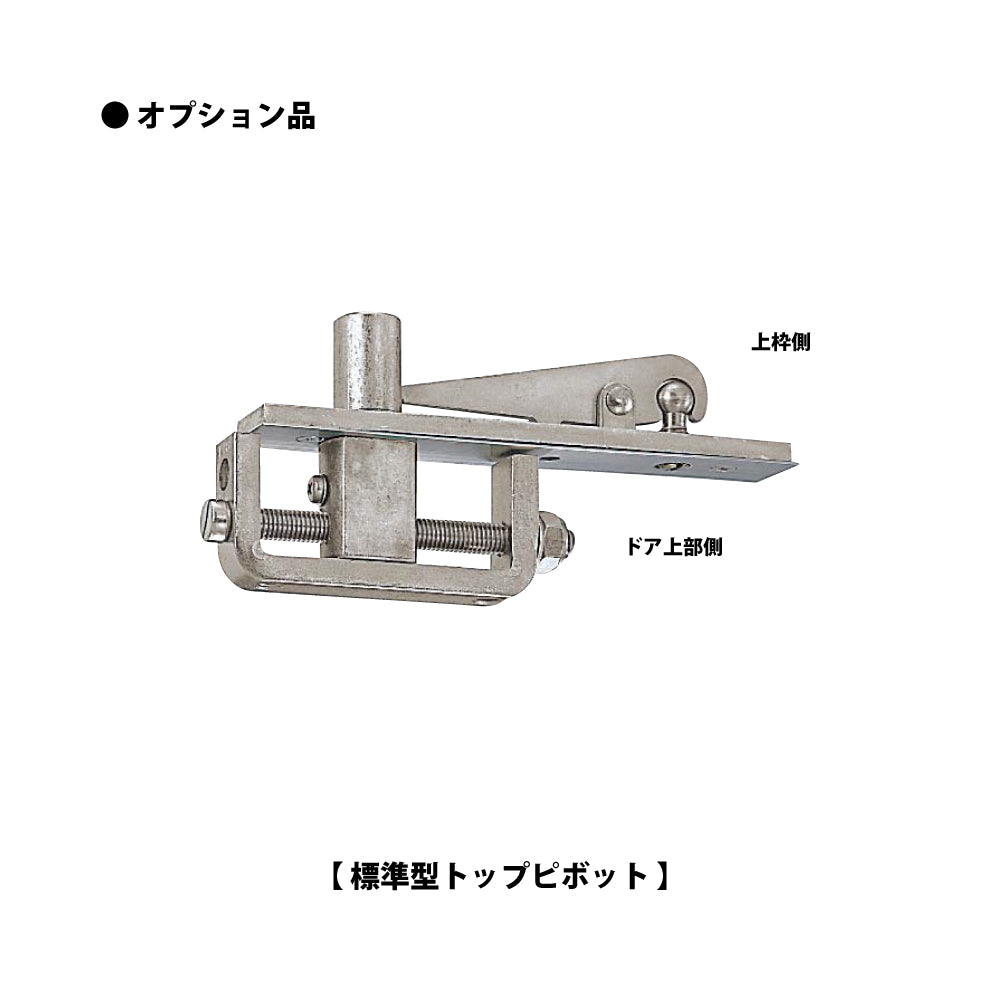

カートに追加する前に、必ず 「トップピボット」をご選択 下さい。
「既設のトップピボットが流用できない」等で必要と思われる場合は、『必要』をご選択下さい。
商品概要
- 商品分類
- 旧型フロアヒンジ（廃番品）の取替用本体
- メーカー・ブランド
- NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）
- 品番・型式
- E-511CHD（E-311［廃番品］用 取替本体）
- 機能・特徴
- 廃番になったフロアヒンジの メンテナンス用（取替・修理・交換用）の中身本体 です。
セメントケース・フロアプレート・アーム・トップピボット等は含まれておりません。 - 適用ドアの種類
- 強化ガラスドア用
- 開閉様式
- 中心吊り・自由開き（最大開き角度：120°）
- ストップ機能
- ストップ無し
- 左右勝手
- 共通
- 既設品のフロアプレート
- ※既設品の品番特定の際の参考にして下さい。
- 大プレート：サイズ 100×185、「E-311」の刻印あり。
- 小プレート：サイズ 100×128
- 軸心：73mm
- セット内容
-
- 取替用本体CHD専用（金具付き）： 1台（※標準品及びCHCとは異なります。）
- ドア幅方向調整ネジ 十字穴付き六角ボルト （M6×30）：2本
- ドア幅方向調整ナット 六角ナット（M6並）：2個
- スパナ 5mm・6mm用：1個
- プレースビス 十字穴付き特皿小ネジ（M5×8 D=8）：8本
- 300取替専用取扱説明書：1部
→ NEWSTAR（ニュースター）の 旧型（廃番品）フロアヒンジの交換品 一覧
→ ニュースター（NEWSTAR）のフロアヒンジ 仕様一覧表 はこちら
→ フロアヒンジの取替・交換品選定、お見積りサービス［ 製品図面・納まり図 ］

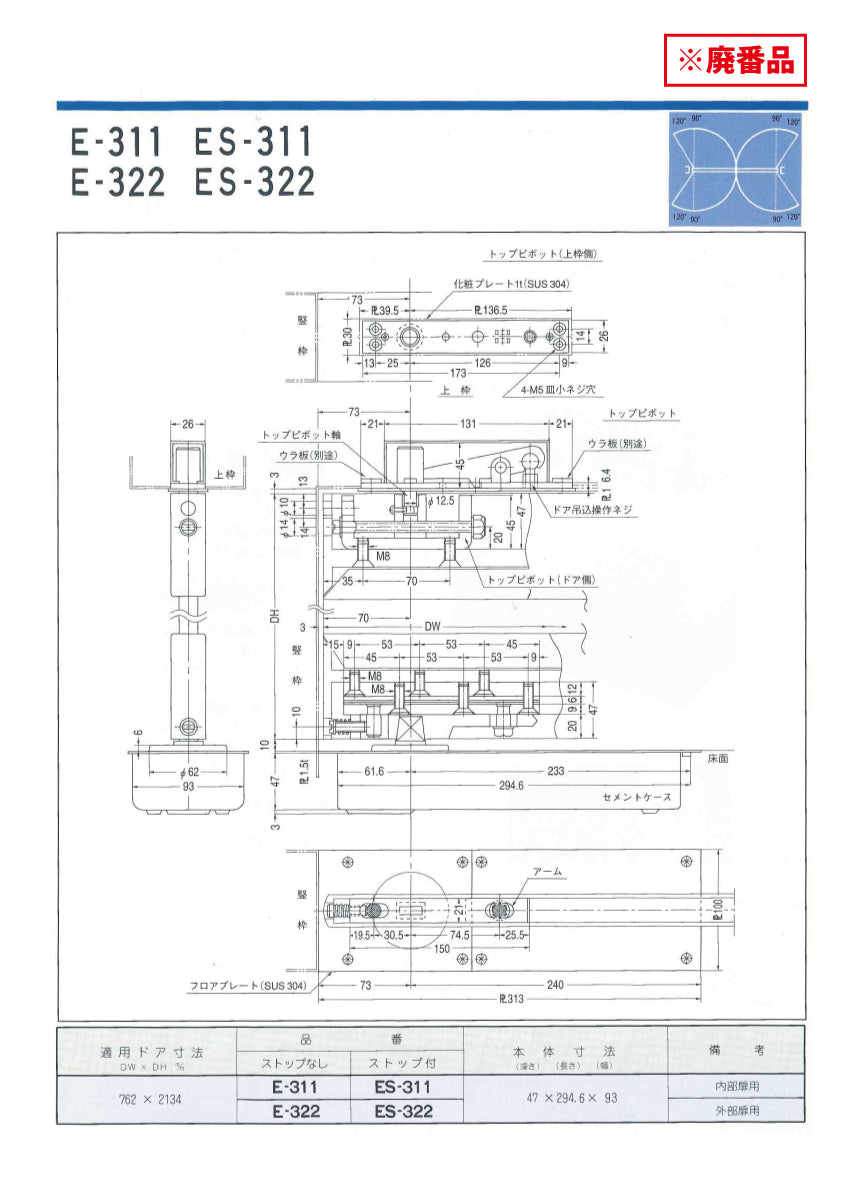

- 廃番製品図面（※取替の際の参考にして下さい。）
-
