- 商品コード:ns dc ps-7004lz
90°・120°以上開かない機構のドアクローザー。取替・修理・交換用に。
ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】
ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】
カートへ追加する前に、必ず 「制限角度」「カラー」をご選択 下さい。
商品概要
- 商品分類
- 開き角度制限付きドアクローザー(ドアチェック)
- メーカー・ブランド
- NEWSTAR(NS, ニュースター, 日本ドアーチエック製造)
- 品番・型番
- PS-7004LZ-90 / PS-7004LZ-120(アングルブラケット)
- シリーズ
- 7000シリーズ 【Z型】(開き角度:90°・120°制限付き)
- 機能・特徴
-
- 90°、又は120°以上開かない機構。
※120°制限用は、取付位置を変えれば、100°、110°制限に出来ます。 - 種類が豊富な製品で様々なドア・枠形状に対応。
- 開閉速度調整は、3バルブ方式。ドアを確実に閉鎖するラッチング機能付き。
- 急な開放を制御するバックチェック(BC)機能を標準装備。
- 90°、又は120°以上開かない機構。
- 取付様式
- パラレル型
- ストップ機能
- ストップ付き
- 左右勝手
- 左右兼用タイプ。
本体を上下転倒し、閉扉速度調整バルブを吊元側に向けて使用して下さい。 - 適用ドア寸法
- DW1050 × DH2400mm
- ドア重量
- 85kg以下

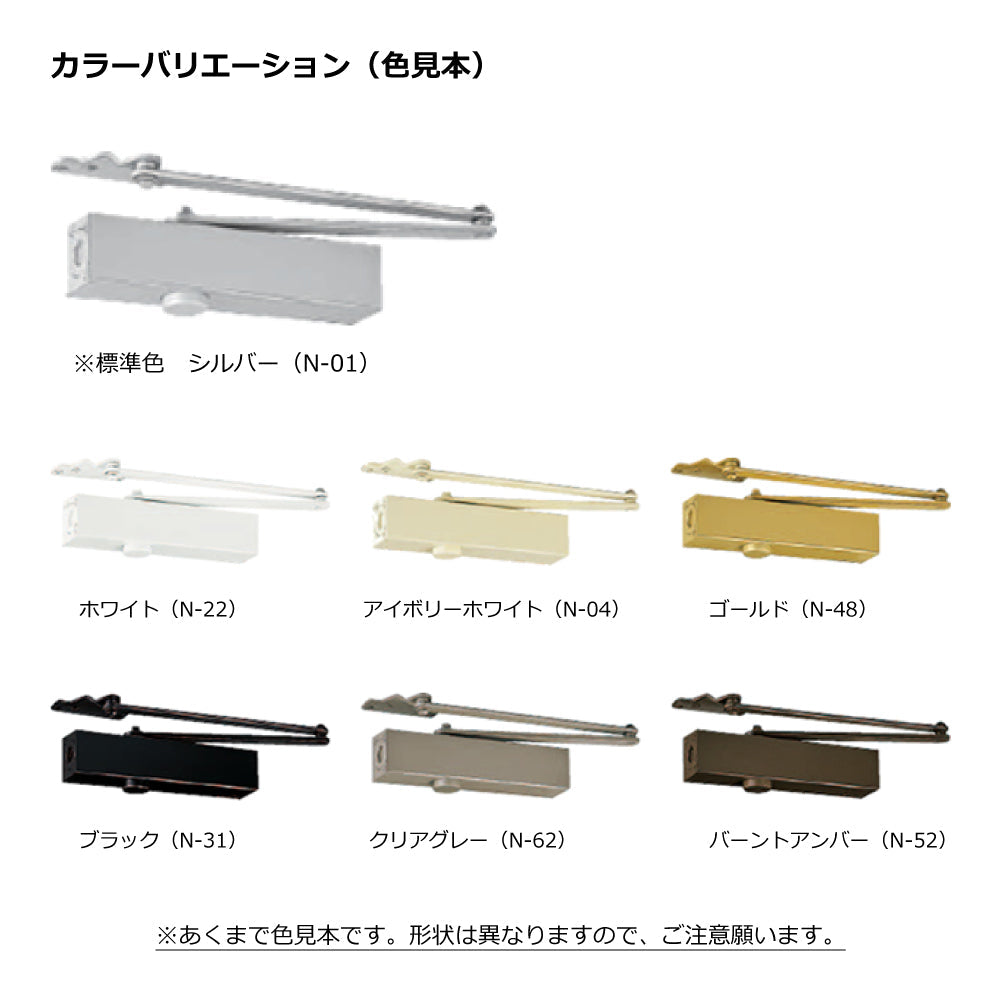

- カラー
-
- シルバー(※標準色)【N-01】
- バーントアンバー(ブロンズ)【N-52】
- ブラック【N-31】
- クリアグレー【N-62】
- ホワイト【N-22】
- アイボリーホワイト【N-04】
- ゴールド【N-48】
![ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】](http://ibnez-ec.com/cdn/shop/products/ns_dc_p-7001z_da02d8cf-0441-420b-abf0-a6a065242c1c.jpg?v=1680407470&width=1445)
![ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】](http://ibnez-ec.com/cdn/shop/products/ns_dc_color_6d931f8d-c384-42e7-bb17-98ac0a2619ba.jpg?v=1680407471&width=1445)
![ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】](http://ibnez-ec.com/cdn/shop/products/ns_dc_p-7001lz_dbddb4fa-538a-4049-91b0-d56bf665ed54.jpg?v=1680407471&width=1445)
![ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】](http://ibnez-ec.com/cdn/shop/products/ns_dc_7000z_ctl_3b134d4d-fc53-41f2-b8f5-6d077680543b.jpg?v=1680407471&width=1445)
![ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】](http://ibnez-ec.com/cdn/shop/products/ns_dc_7001_04_9c492d6b-baa8-4571-8755-6e1c1ec9b63e.jpg?v=1680407471&width=1445)
![ニュースター 角度制限付きドアクローザー PS-7004LZ-90/120(アングルブラケット) 【パラレル型, ストップ付き, 7000シリーズ, Z型, NEWSTAR, ドアチェック】](http://ibnez-ec.com/cdn/shop/products/ns_dc_7001_05_b8970098-c078-4347-b940-e360fa903794.jpg?v=1680407471&width=1445)

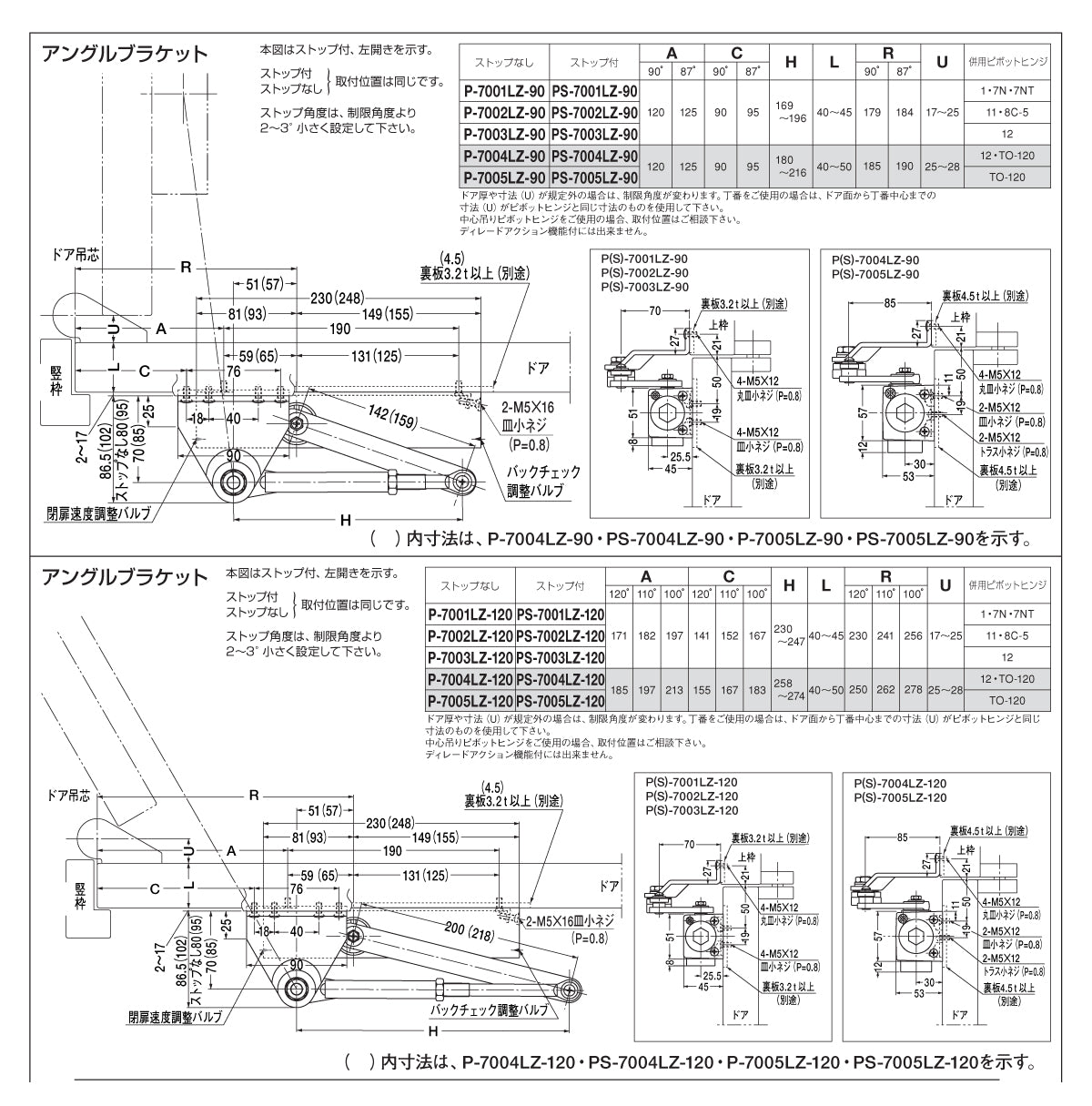

[ 製品図面・納まり図 ]
-
- ピンチアウト(拡大)操作できます -
[ 製品仕様・特徴 ]

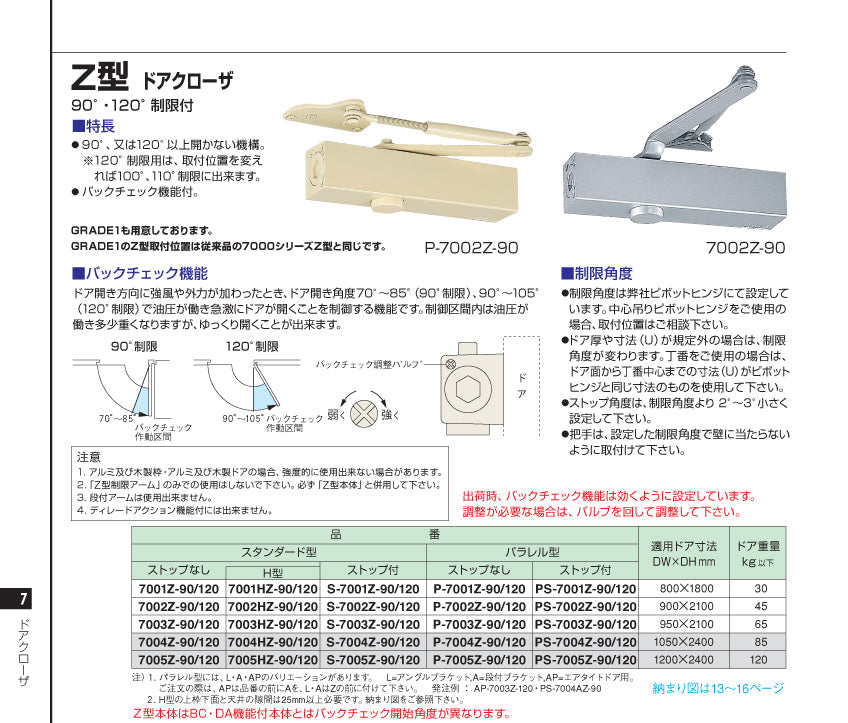

- カタログ(7000シリーズ【Z型】)
-
- ピンチアウト(拡大)操作できます -
関連カテゴリ
[ 仕様一覧表 ]
- 仕様一覧表(標準ブラケット標準アーム)
- 横スクロールで表示できます -番手 | スタンダード型 | パラレル型 | ドア適用 | |||
---|---|---|---|---|---|---|
ストップ無し | ストップ付き | ストップ無し | ストップ付き | 寸法(W×Hmm) | 重量(kg以下) | |
① | ★ 7001Z-90/120 | S-7001Z-90/120 | ★ P-7001Z-90/120 | ★ PS-7001Z-90/120 | 800×1800 | 30 |
② | ★ 7002Z-90/120 | S-7002Z-90/120 | ★ P-7002Z-90/120 | ★ PS-7002Z-90/120 | 900×2100 | 45 |
③ | ★ 7003Z-90/120 | S-7003Z-90/120 | ★ P-7003Z-90/120 | ★ PS-7003Z-90/120 | 950×2100 | 65 |
④ | ★ 7004Z-90/120 | S-7004Z-90/120 | ★ P-7004Z-90/120 | ★ PS-7004Z-90/120 | 1050×2400 | 85 |
⑤ | ★ 7005Z-90/120 | S-7005Z-90/120 | ★ P-7005Z-90/120 | ★ PS-7005Z-90/120 | 1200×2400 | 120 |
- 枠・扉の形状に合わせて、★印のドアクローザーには、ブラケット・アームのバリエーションが設定されています。
下記一覧表より商品ページへとお進み、詳細ご確認下さい。
- ブラケット・アームのバリエーション一覧
- 横スクロールで表示できます -番手 | |||||||||
---|---|---|---|---|---|---|---|---|---|
① | ② | ③ | ④ | ⑤ | |||||
スタンダード型 | ストップ無し | H型(ホテル客室用) | 7001HZ-90/120 | 7002HZ-90/120 | 7003HZ-90/120 | 7004HZ-90/120 | 7005HZ-90/120 | ||
パラレル型 | ストップ無し | アングルブラケット | P-7001LZ-90/120 | P-7002LZ-90/120 | P-7003LZ-90/120 | P-7004LZ-90/120 | P-7005LZ-90/120 | ||
段付きブラケット | P-7001AZ-90/120 | P-7002AZ-90/120 | P-7003AZ-90/120 | P-7004AZ-90/120 | P-7005AZ-90/120 | ||||
エアタイトドア用 | AP-7001Z-90/120 | AP-7002Z-90/120 | AP-7003Z-90/120 | AP-7004Z-90/120 | AP-7005Z-90/120 | ||||
ストップ付き | アングルブラケット | PS-7001LZ-90/120 | PS-7002LZ-90/120 | PS-7003LZ-90/120 | PS-7004LZ-90/120 | PS-7005LZ-90/120 | |||
段付きブラケット | PS-7001AZ-90/120 | PS-7002AZ-90/120 | PS-7003AZ-90/120 | PS-7004AZ-90/120 | PS-7005AZ-90/120 | ||||
エアタイトドア用 | APS-7001Z-90/120 | APS-7002Z-90/120 | APS-7003Z-90/120 | APS-7004Z-90/120 | APS-7005Z-90/120 |
