シブタニ グレビティヒンジ LH-762 【笠木取り付け用, 中心吊り, トイレブース用金物, ラバトリー金物, SYS】
シブタニ グレビティヒンジ LH-762 【笠木取り付け用, 中心吊り, トイレブース用金物, ラバトリー金物, SYS】
商品概要
- 商品分類
- グレビティヒンジ
- メーカー・ブランド
- シブタニ(SYS)
- 品番・型番
- LH-762
- 機能・特徴
- 笠木付け用中心吊りグレビティヒンジです。
- 適用扉厚
- 30~40mm
- 適応扉重量
- 30kg
- 左右勝手
- 左右勝手兼用
- 材質
- ステンレス
- 仕上げ
- 生地
- セットネジ
-
- 上部ヒンジ(扉側):呼び4×30 ナベ タッピンネジ + SUS:3本
- 上部ヒンジ(枠側):呼び4×30 ナベ タッピンネジ + SUS:3本
- 下部ヒンジ(扉側):呼び4×30 ナベ タッピンネジ + SUS:3本
- 下部ヒンジ(枠側):呼び4×30 サラ タッピンネジ + SUS:4本
- 備考
-
ドア静止位置組換可能:15°きざみ
ドアは静止位置より90°回転で約4mmせり上がります。

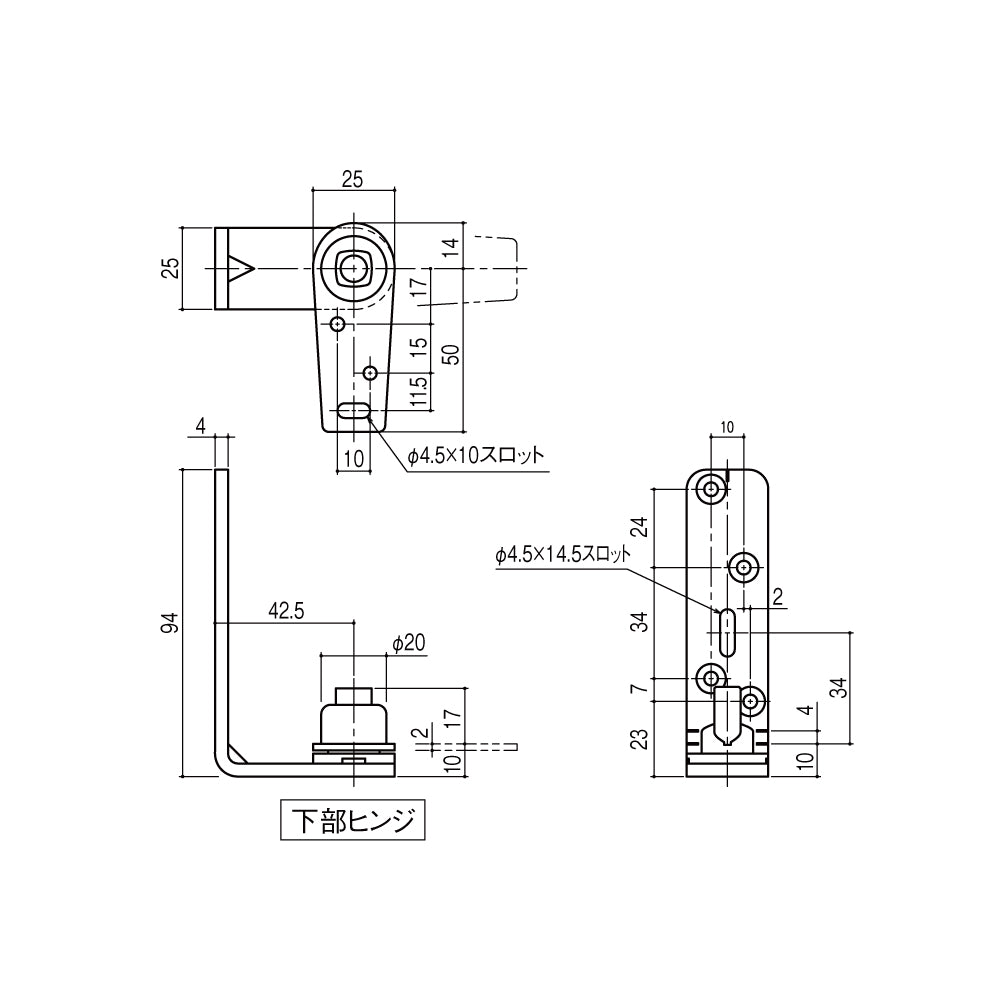

[ 製品図面・納まり図 ]
- - ピンチアウト(拡大)操作できます -
[ 製品仕様・特徴 ]
- 施工要領図
- - ピンチアウト(拡大)操作できます -
