- RYOBI
- 商品コード:ryb 302z
ビルや店舗のフロントにマッチするリョービのフロアヒンジ。取替・修理・交換用として。

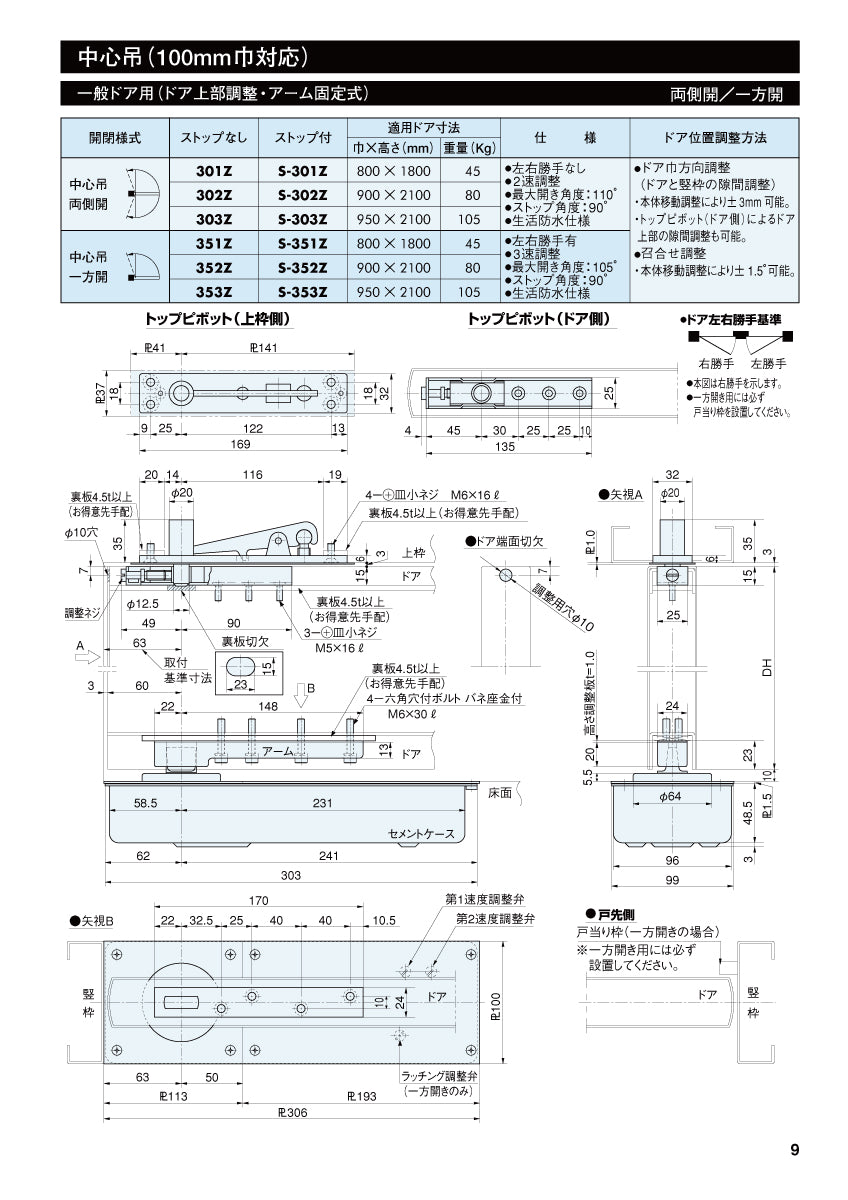

リョービ フロアヒンジ 302Z 【ストップ無し, 中心吊り, 両側開き, 一般ドア用, RYOBI】
リョービ フロアヒンジ 302Z 【ストップ無し, 中心吊り, 両側開き, 一般ドア用, RYOBI】
商品概要
- 商品分類
- フロアヒンジ
- メーカー・ブランド
- リョービ(RYOBI)
- 品番・型番
- 302Z
- 適用ドアの種類
- 一般ドア用 (スチール・アルミ・ステンレスドア)
- 開閉様式
- 中心吊り・両側開き(最大開き角度 : 内外110°)
- 機能・特徴
-
- ドア上部調整式
- アーム固定式
- 2速調整
- 生活防水仕様
- ストップ機能
- ストップ無し
- 左右勝手
- 共通
- ドア位置調整方法
-
- ドア巾方向調整(ドアと竪枠の隙間調整)
本体移動調整により±3mm可能。 - トップピボット(ドア側)によるドア上部の隙間調整も可能。
- 召し合せ調整
本体移動調整により±1.5°可能。
- ドア巾方向調整(ドアと竪枠の隙間調整)
- 適用ドア寸法
- DW900mm × DH2100mm以下
- 適用ドア重量
- 80kg以下
[ 仕様一覧表 ]
開閉様式・扉様態・特徴 | 品番・刻印 | ドア適用 | 備考 | |||
---|---|---|---|---|---|---|
ストップ無し | ストップ付き | サイズ (DW × DHmm) |
ドア重量 (kg以下) |
|||
中心吊り・両側開き |
|
301 | S-301 | 800 × 1800 | 45 |
|
302 | S-302 | 900 × 2100 | 80 | |||
303 | S-303 | 950 × 2100 | 105 | |||
301Z | S-301Z | 800 × 1800 | 45 |
|
||
302Z | S-302Z | 900 × 2100 | 80 | |||
303Z | S-303Z | 950 × 2100 | 105 | |||
3003Z | S-3003Z | 950 × 2100 | 130 | |||
3004Z | S-3004Z | 1050 × 2400 | 185 | |||
301H | S-301H | 800 × 1800 | 45 |
|
||
302H | S-302H | 900 × 2100 | 80 | |||
303H | S-303H | 950 × 2100 | 105 | |||
中心吊り・一方開き |
|
351 | S-351 | 800 × 1800 | 45 |
|
352 | S-352 | 900 × 2100 | 80 | |||
353 | S-353 | 950 × 2100 | 105 | |||
351Z | S-351Z | 800 × 1800 | 45 |
|
||
352Z | S-352Z | 900 × 2100 | 80 | |||
353Z | S-353Z | 950 × 2100 | 105 | |||
持出吊り・一方開き |
|
3150 | 800 × 1800 | 45 | ストップ付き・無し 切替式 |
|
3250 | 900 × 2100 | 80 | ||||
3350 | 950 × 2100 | 105 | ||||
3450 | 1050 × 2400 | 120 |
