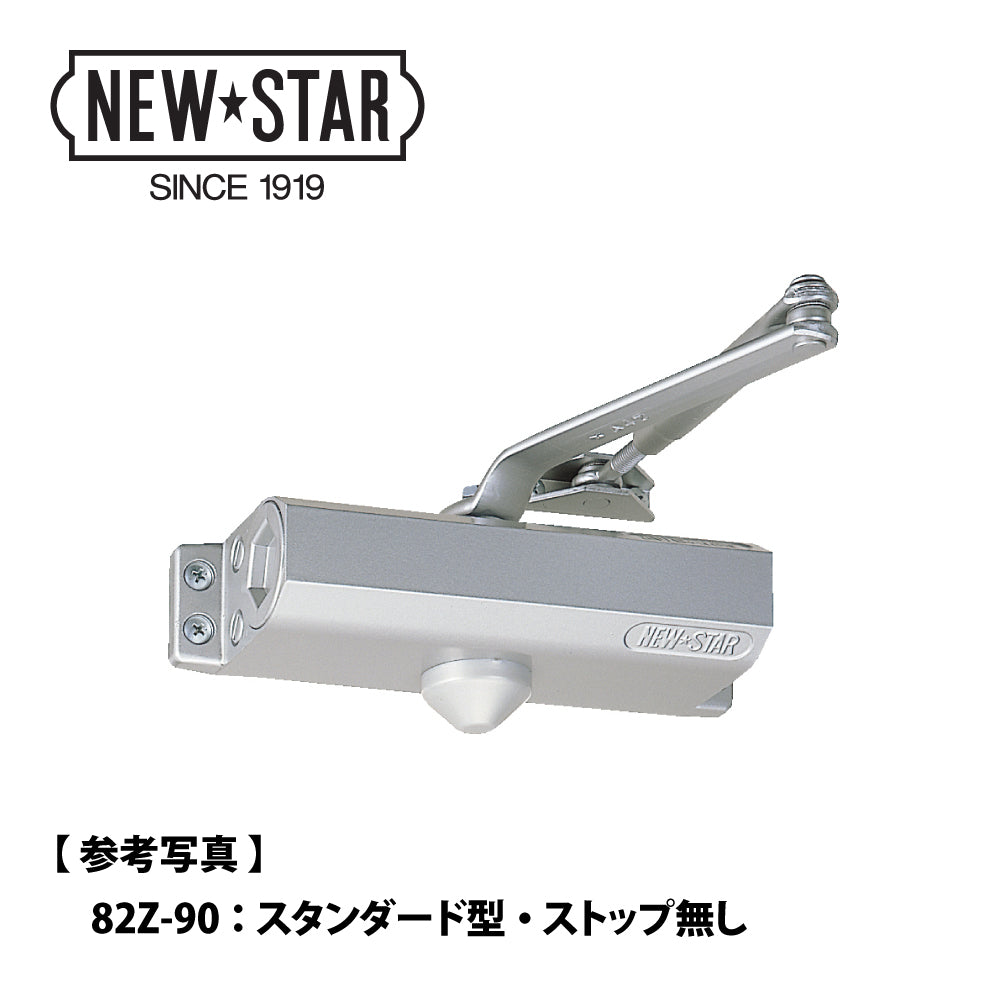

NEWSTAR(ニュースター) 角度制限付き【Z型】 ドアクローザー 81Z-90 / 81Z-120 【90°・120°制限付き、スタンダード型・ストップ無し、バックチェック機能付き】

商品概要・仕様

商品分類
開閉角度制限付き ドアクローザー(ドアチェック)
メーカー・ブランド
NEWSTAR(NS, ニュースター, 日本ドアーチェック製造)
品番・型番
  • 81Z-90 (90°制限付き)
  • 81Z-120 (120°制限付き)
シリーズ
80シリーズ 【Z型(開閉角度制限付き)】
機能・特徴
  • コンパクトなボディでしかも堅牢。
    機能性を重視した超ロングセラーのオーソドックスタイプ。
  • 種類が豊富なシリーズで様々なドア・枠形状に対応。
  • 開閉速度調整は、2バルブ方式。
  • 開閉角度が90°、又は120°以上開かない機構。
    ※120°制限用は、取付位置を変えれば100°、110°制限に設定可能です。
  • バックチェック機能付き。
    出荷時は、バックチェック機能が効くように設定されていますが、バックチェック調整バルブを回すことで、油圧の強弱を調整することが可能です。
取付様式
スタンダード型
ストップ機能
ストップ無し
左右勝手
左右兼用タイプ。
本体を上下転倒し、閉扉速度調整バルブを吊元側に向けて使用して下さい。
適用ドア寸法
DW800 × DH1800mm
ドア重量
30kg以下
カラー
  • シルバー(N-01)※標準色
  • ホワイト(N-22)
  • アイボリーホワイト(N-04)
  • ゴールド(N-48)
  • ブラック(N-31)
  • クリアグレー(N-62)
  • バーントアンバー(N-52)
【特記事項】
  • ご注文の際は、「制限角度」「カラー」をお選びの上、ご購入へとお進みください。
  • 制限角度については、NEWSTAR(ニュースター)製ピボットヒンジを併用された場合にて設定されてあります。
    中心吊りピボットヒンジや丁番など、他のヒンジをご使用の場合は、取付位置が変わってきますのでご注意願います。
  • ストップ角度は、制限角度より2°~3°小さく設定して下さい。
  • 取っ手は、設定した制限角度で壁に当たらないように取り付けて下さい。
  • アルミ製及び木製ドア・枠の場合、強度的に使用出来ない場合があります。
  • 「Z型制限アーム」のみでの使用は出来ません。必ず「Z型本体」と併用して下さい。

商品コード : NS DC 81Z

¥7,997 - ¥8,415
¥7,997 (税込)
¥7,997 - ¥8,415 (税込)
¥7,997 (税込)
配送日目安

受注生産品の為、発送までに1~2週間ほどかかります。

返品・交換について

お客様のご都合による返品・交換は承りできませんので、予めご了承下さい。
商品の品質、配送には万全を期しておりますが、万が一当店による「商品間違い」「数量間違い」「破損・汚れなどによる不良品」などがあった場合は、お取替えにて対応させて頂きます。

  • 製品カタログ

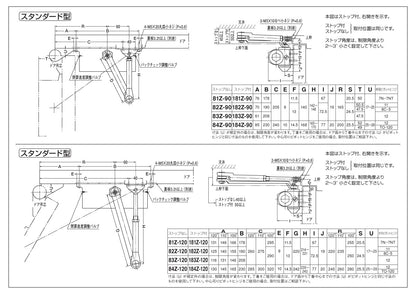

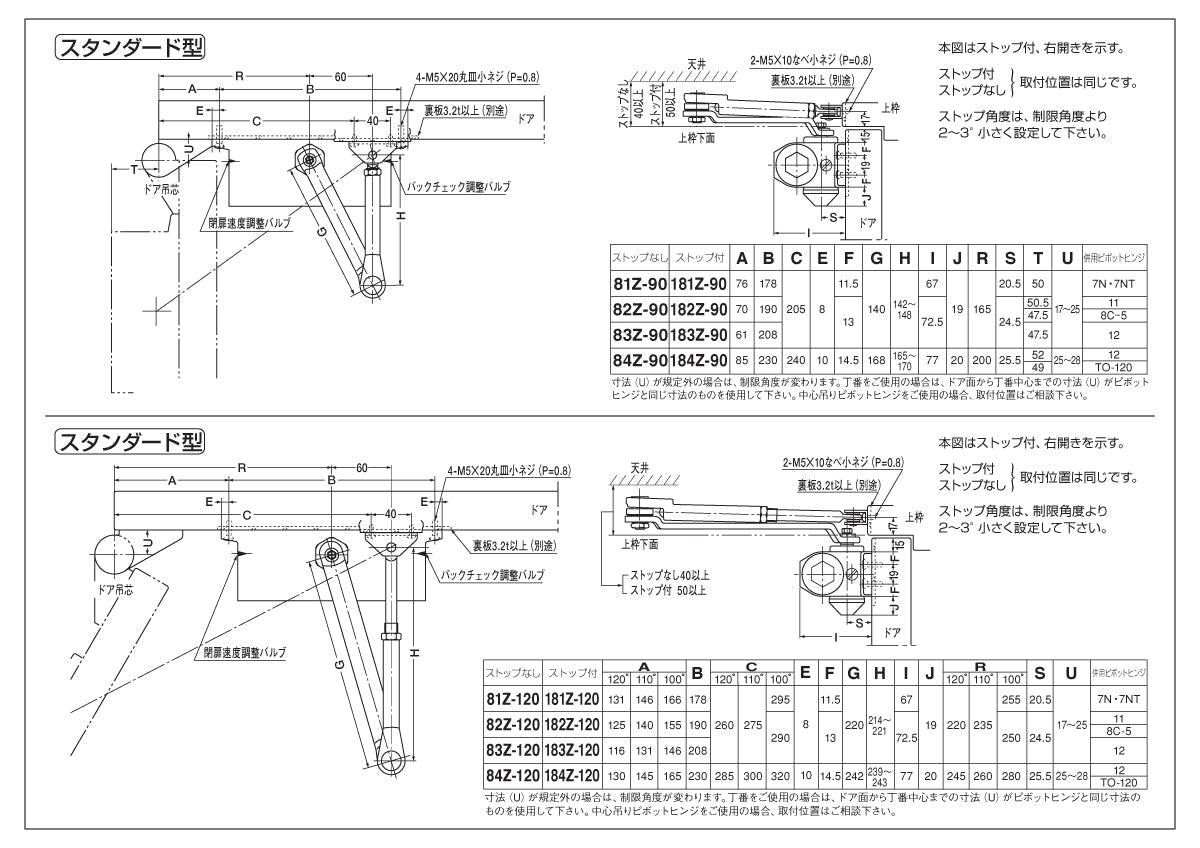

  • 取扱説明書

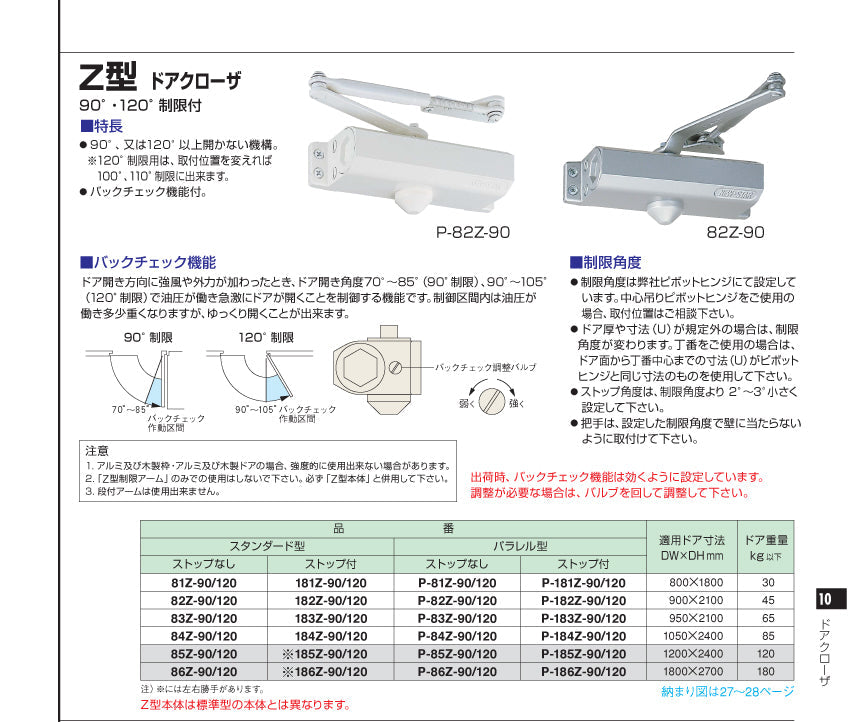

【製品カタログ (80シリーズ・Z型)】

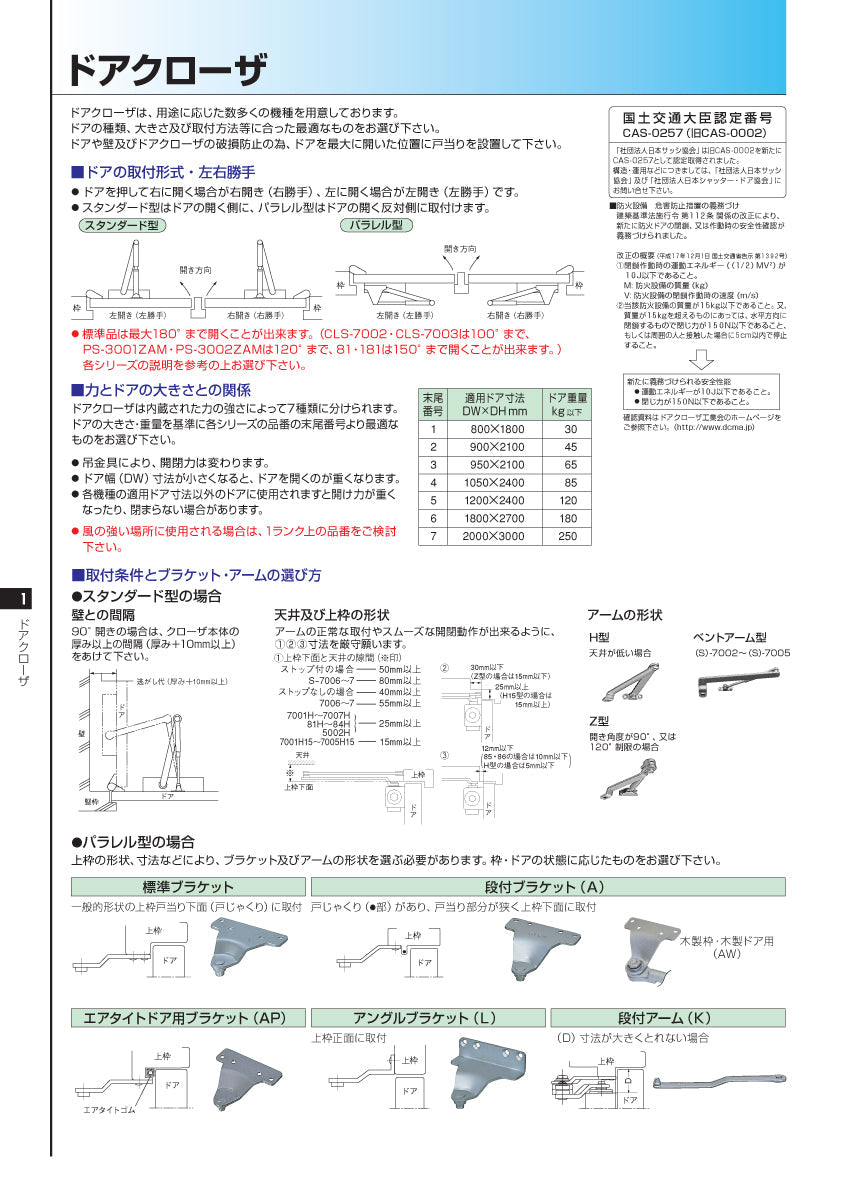

【製品カタログ (ドアクローザー)】
