  • NEWSTAR
  • 商品コード：ns 865cha

ニュースターの旧型フロアヒンジ（廃番品）のメンテナンス用の取替・交換品。

ニュースター 廃番フロアヒンジ 1650F用取替本体 865CHA 【ストップ無し, 防火ドア用・中心吊り, NEWSTAR】

ニュースター 廃番フロアヒンジ 1650F用取替本体 865CHA 【ストップ無し, 防火ドア用・中心吊り, NEWSTAR】

トップピボットを選ぶ
左右勝手を選ぶ
¥82,500
¥82,500
セール 売り切れ
［税込］ 　　配送料を確認

カートに追加する前に、必ず 「トップピボット」「左右勝手」をご選択 下さい。

発送日目安

　-　

10日～2週間。

注文数量や時期によっては目安通りではない場合がございます。 またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。 お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

関連資料

［PDF］をクリックすると別タブでファイルを開きます。

商品概要

商品分類
旧型フロアヒンジ（廃番品）の取替用本体
メーカー・ブランド
NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）
品番・型式
865CHA（1650F［廃番品］用 取替本体）
※廃番になったフロアヒンジのメンテナンス・取替用の 中身本体のみ です。
適用ドアの種類
防火ドア用
開閉様式
中心吊り・一方開き（最大開き角度：180°）
ストップ機能
ストップ無し
左右勝手
左右勝手あり
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
  • 押して開けた際に吊元が右側　→　右勝手
  • 押して開けた際に吊元が左側　→　左勝手
既設品のフロアプレート
※既設品の品番特定の際の参考にして下さい。
  • 大プレート：サイズ 190×365、「1650F」の刻印あり。
  • 小プレート：サイズ 190×85
  • 軸心：40mm
セット内容
  • 取替用本体 ： 1台
  • 旧型1550取替用座板：1個
  • 取扱説明書：1部

【特記事項】

  • 扉を外す際、固着や劣化により扉上部軸を緩められず、トップピボットを切断せざるを得ない 場合がございます。長年使用され続け、定期的なメンテナンスがされていない場合に稀に見受けられます。
  • 「既設のトップピボットが流用できそうにない。」「事前に状態が確認できない。」等で必要と思われる場合は、選択肢の『トップピボットを選ぶ』にて『必要』をご選択下さい。

商品について質問する

詳細を表示する

［ 製品図面・納まり図 ］

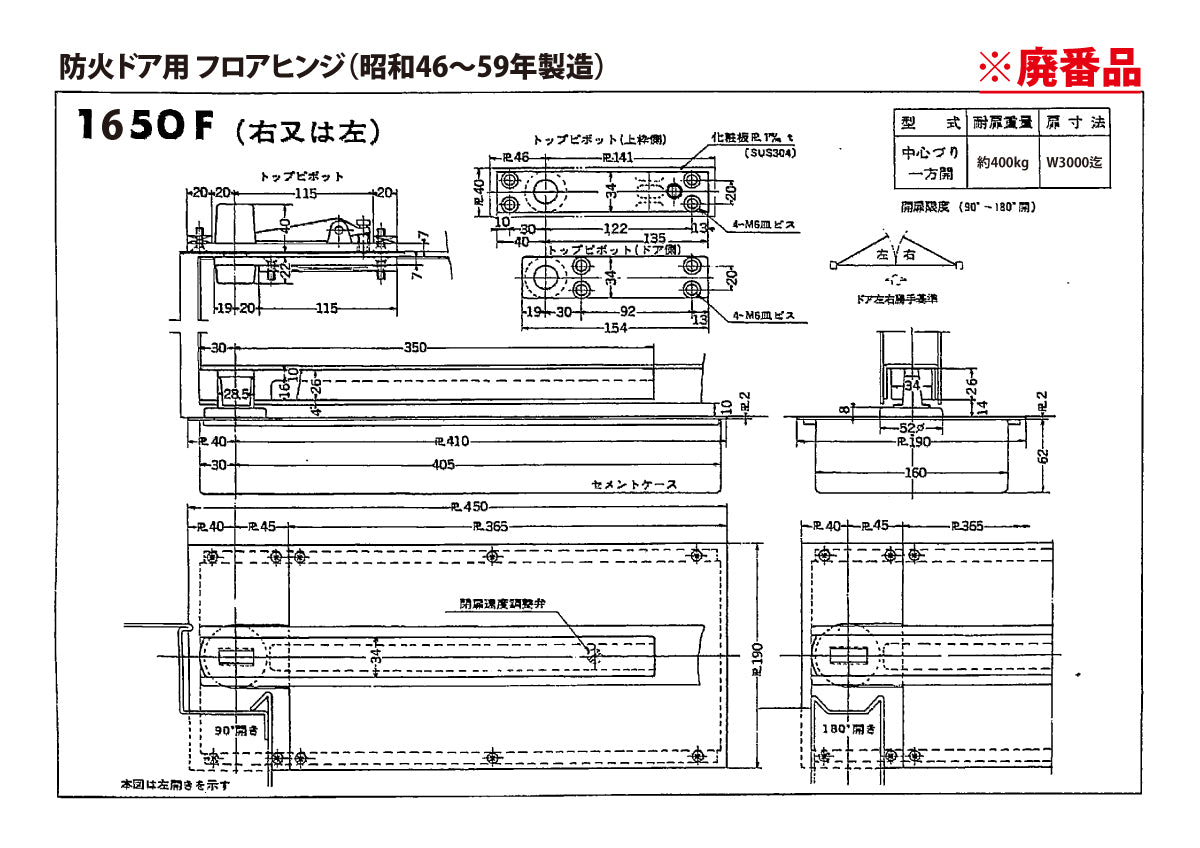

  • 廃番製品図面（※取替の際の参考にして下さい。）
  • - ピンチアウト（拡大）操作できます - 製品図面

［ 製品仕様・特徴 ］

  • カタログ（※取替の際の参考にして下さい。）
  • - ピンチアウト（拡大）操作できます - ニュースター 廃番フロアヒンジ 1350F・1450F・1550F・1650F
