  • NEWSTAR
  • 商品コード：ns 5n-mp

取替・修理・交換・メンテナンス用の部品セットです。

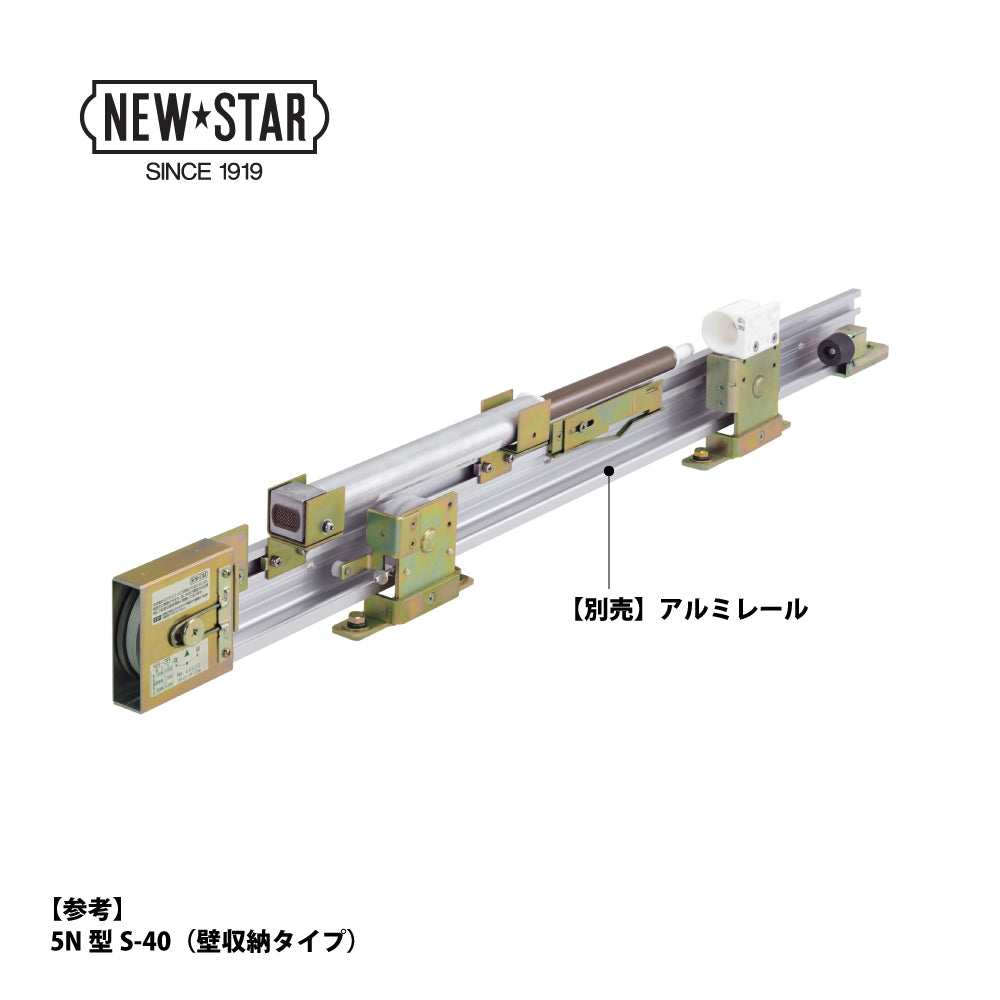

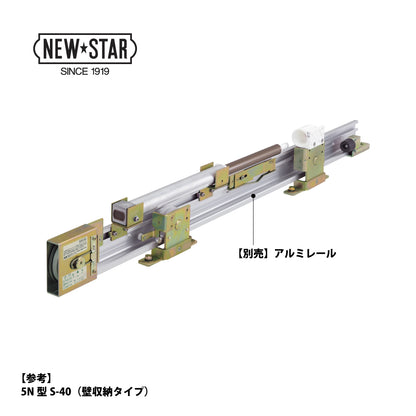

ニュースター 引戸クローザー 5N型用 片引き仕様 メンテナンス用部品セット（※レール別途）【ストップ無し, 5型シリーズ, NEWSTAR】

ニュースター 引戸クローザー 5N型用 片引き仕様 メンテナンス用部品セット（※レール別途）【ストップ無し, 5型シリーズ, NEWSTAR】

制動装置の長さを選ぶ
駆動装置の型式を選ぶ
ストロークを選ぶ
¥44,110
¥44,110
セール 売り切れ
［税込］ 　　配送料を確認

カートに追加する前に、必ず 「制動装置の長さ」「駆動装置の型式」「ストローク」をご選択 下さい。

発送日目安

　-　

1週間ほど。

注文数量や時期によっては目安通りではない場合がございます。 またメーカー都合により、予告なく製造中止及び廃番になる場合もございます。 お急ぎの方はご注文前に直接お電話にてご確認ください。《 Tel. 092-402-1210 》

関連資料

［PDF］をクリックすると別タブでファイルを開きます。

商品概要

商品分類
引き戸クローザー用部品（メンテナンス用部品・パーツ）
メーカー・ブランド
NEWSTAR（NS, ニュースター, 日本ドアーチェック製造）
シリーズ
5N型（壁収納タイプ）
品番・型番
5N型 片引き仕様 メンテナンス用部品セット　※レール別途
レールもご希望の場合は、下記リンクより追加ご注文ください。
ストップ機能
ストップ無し

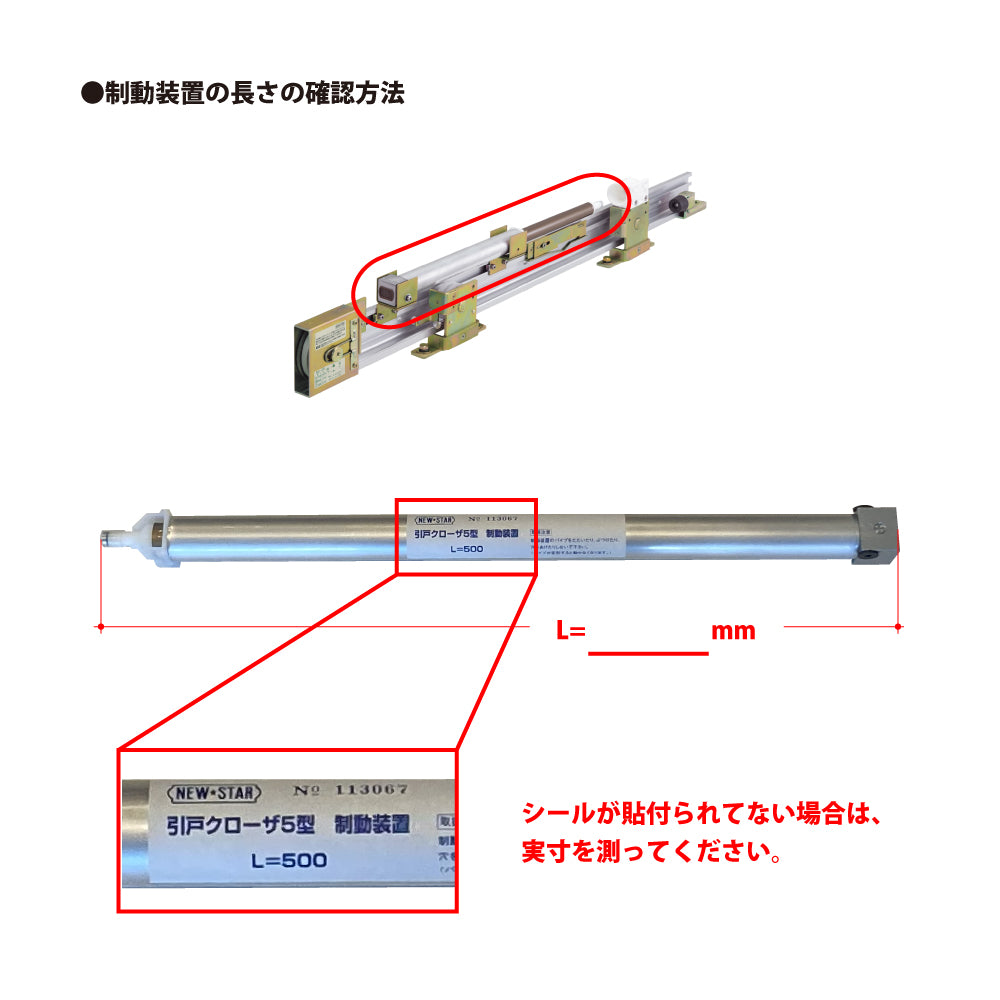

制動装置
  • L=350 / 400 / 450 ： DW 750～900mm
  • L=500 ： DW 901～1100mm
  • L=550 ： DW 1101～1300mm
  • L=600 ： DW 1301～1500mm
  • L=650 ： DW 1501～1650mm
  • L=700 ： DW 1651～1800mm

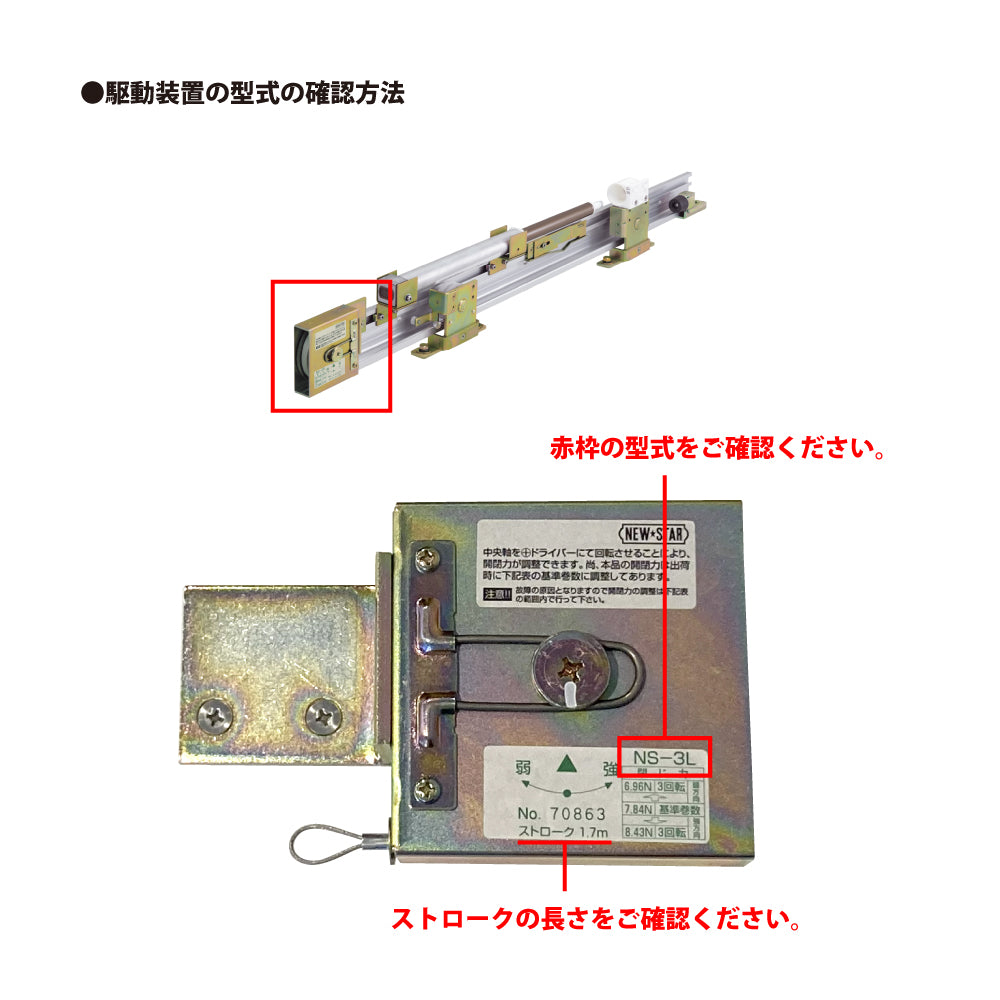

駆動装置
  • NS-3（R/L） ： 51～80kg
  • NS-4（R/L） ： 81～100kg
セット内容
  • 駆動装置 … 1台
  • 制動装置 … 1本
  • 制動装置取付金具 … 2個
  • 取付金具用裏板 … 2個
  • 戸当たり金具 … 1個
  • 戸先側ハンガー … 1個
  • 戸尻側ハンガー … 1個
  • ハンガー高さ調整ライナー … 1式
  • 外れ止め金具 … 2個
  • 連結装置 … 1個
  • ワイヤー引掛金具 … 1個

【特記事項】

  • 本商品は、既設の引戸クローザー「5N型（壁収納タイプ） ストップ無し」の メンテナンス用としてレール以外の部品セット になります。レールを含めた「製品一式」をご希望の方は、下記よりアルミレールの追加ご購入をお願い致します。
  • 稀にサッシメーカー向けのOEM商品（特注品）が設置されている場合がございます。その場合は、サイズや部品が標準品とは異なり、交換できない場合がございますので、必ず図面の確認をお願い致します。
  • 引戸クローザーは種類が豊富な為、製品の判別には専門知識が必要です。
    当社では「機種選定・お見積もりサービス」も行っております。お客様ご自身での製品判別が難しい場合は、チェックシート をご記入の上、ご連絡ください。

商品について質問する

関連商品

詳細を表示する

［ 製品図面・納まり図 ］

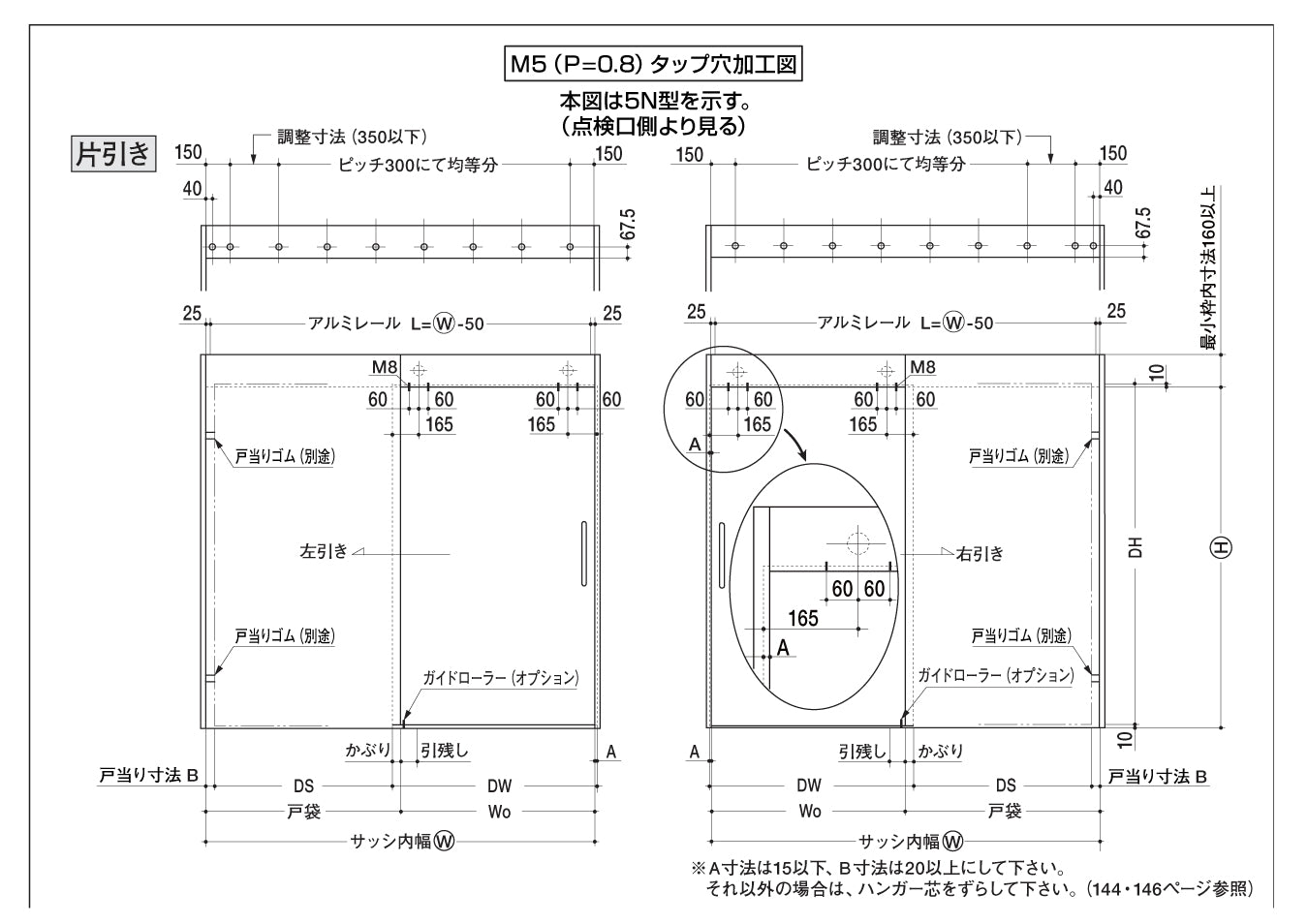

  • - ピンチアウト（拡大）操作できます - 納まり図・図面①
  • 納まり図・図面②

［ 製品仕様・特徴 ］

  • カタログ「5N型（壁収納タイプ）」
  • - ピンチアウト（拡大）操作できます - 納まり図・図面

［ 仕様一覧表 ］

5型シリーズ　仕様一覧表

- 横スクロールで表示できます -
型式・規格など ドア幅（mm）
型式 様式 ストップ機能 750～900 901～1100 1101～1300 1301～1500
５型 標準枠用 標準タイプ ストップ無し 5型-40 5型-60 5型-80 5型-100
ストップ付き 5型S-40 5型S-60 5型S-80 5型S-100
壁収納タイプ ストップ無し 5N型-40 5N型-60 5N型-80 5N型-100
ストップ付き 5N型S-40 5N型S-60 5N型S-80 5N型S-100
フロント枠用 ストップ無し 5型-N/Y/F-40 5型-N/Y/F-60 5型-N/Y/F-80 5型-N/Y/F-100
ストップ付き 5型S-N/Y/F-40 5型S-N/Y/F-60 5型S-N/Y/F-80 5型S-N/Y/F-100
