  • NEWSTAR
  • 商品コード：ns 1a-5

種類が豊富なニュースターのピボットヒンジです。取替・修理・交換用としての利用にも。

ニュースター ピボットヒンジ 1A-5 / 1A-5 TAP【沓摺挿入型, 持出吊り, 一方開き, スチールドア用, NEWSTAR, NS】

ニュースター ピボットヒンジ 1A-5 / 1A-5 TAP【沓摺挿入型, 持出吊り, 一方開き, スチールドア用, NEWSTAR, NS】

タップ穴加工  を選ぶ
左右勝手  を選ぶ
¥2,970
¥2,970
セール 売り切れ
［税込］ 　　配送料を確認

カートへ追加する前に、必ず 「タップ穴加工」「左右勝手」をご選択 下さい。

発送日目安　-

10日～2週間ほど。

注文数量や時期によっては、目安通りではない場合もございます。お急ぎの方は直接店舗へご確認下さい。《 Tel. 092-402-1210 》

関連資料

商品概要

商品分類
ピボットヒンジ
メーカー・ブランド
NEWSTAR（NS, ニュースター, 日本ドアーチエック製造）
品番・型番
  • 1A-5（標準型：タップ穴加工無し）
  • 1A-5 TAP（タップ型：タップ穴加工付き）
ドア様式
スチールドア用
開閉様式
持出吊り・一方開き
取付形式
沓摺挿入型（A型）
左右勝手
左右勝手あり（押し勝手）
ドアが閉じられた状態から押して開ける際に吊元がどちらにあるかで判断して下さい。
  • 押して開けた際に吊元が右側 → 右勝手
  • 押して開けた際に吊元が左側 → 左勝手
適用ドア寸法
DW850 × DH2000mm
ドア重量
60kg以下
主要材質
  • トップピボット・アーム：鉄製型打鍛造
  • 床面軸座：鉄製型打鍛造
  • カバー・プレート：ステンレス

商品について質問する

詳細を表示する

［ 製品図面・納まり図 ］

  • - ピンチアウト（拡大）操作できます - ニュースター ピボットヒンジ 1A-5 納まり図・図面

［ 製品仕様・特徴 ］

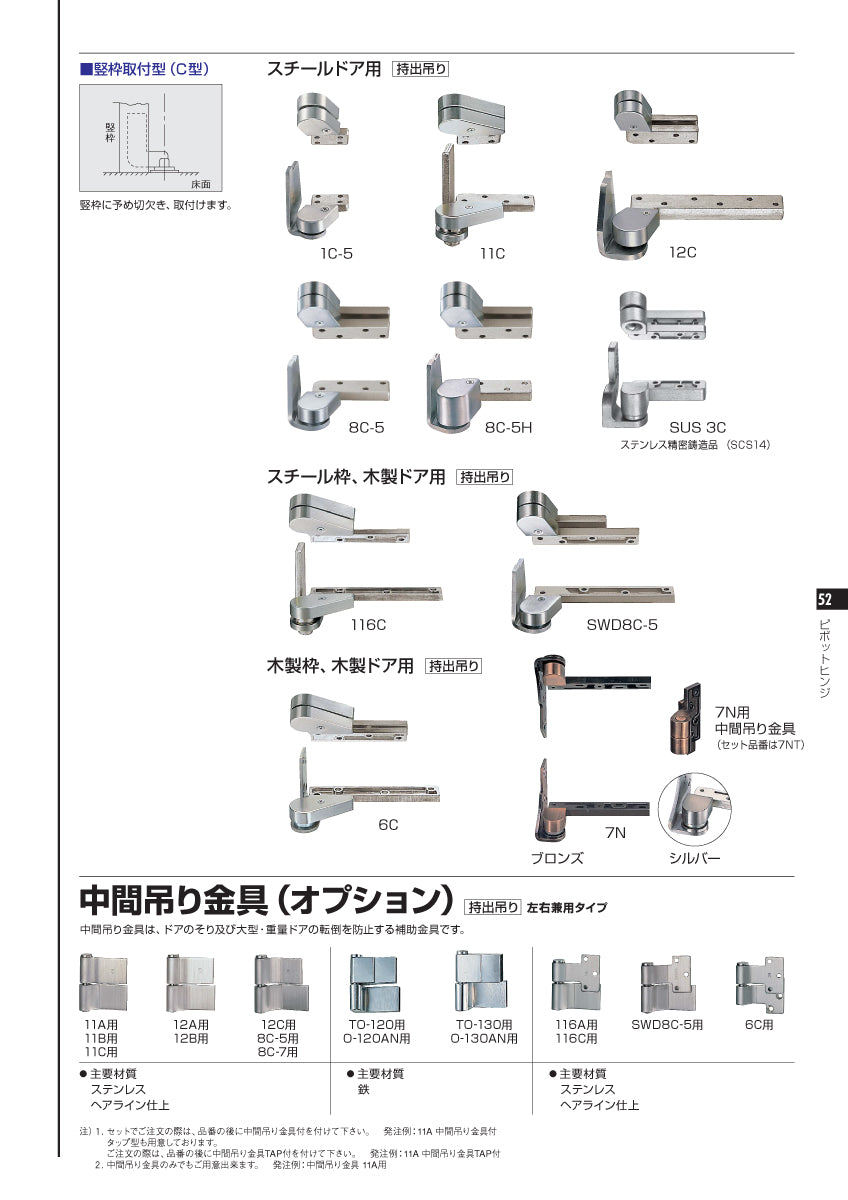

  • カタログ「ピボットヒンジ」
  • - ピンチアウト（拡大）操作できます - ニュースター ピボットヒンジ カタログ①
  • ニュースター ピボットヒンジ カタログ②
