- DIA / Diamond
- 商品コード:dia c503
建築業界に広く使用されているDIA印。取替・修理・交換用に。
大鳥機工 コンシールドドアクローザー C503 【ストップ無し, 標準取付 / 逆取付, DIA, Diamond, ダイヤモンド, OHTORI KIKO】
大鳥機工 コンシールドドアクローザー C503 【ストップ無し, 標準取付 / 逆取付, DIA, Diamond, ダイヤモンド, OHTORI KIKO】
カートに追加する前に、必ず 「左右勝手」をご選択 下さい。
商品概要
- 商品分類
- コンシールドドアクローザー
- メーカー・ブランド
- 大鳥機工(OHTORI KIKO, DIA, Diamond, ダイヤモンド)
- 品番
- C503
- シリーズ
- 500シリーズ
- 取付方法
-
- 標準取付
- 逆取付
- ストップ機能
- ストップ無し
- 左右勝手
- 左右勝手あり
- 適用ドア寸法
- DW950 × DH2100mm
- 適用ドア厚
- スチールドア
- 標準取付:36mm以上
- 逆取付:36mm以上
- 標準取付:40mm以上
- 逆取付:40mm以上
- ドア重量
- 65kg以下
[ 製品図面・納まり図 ]

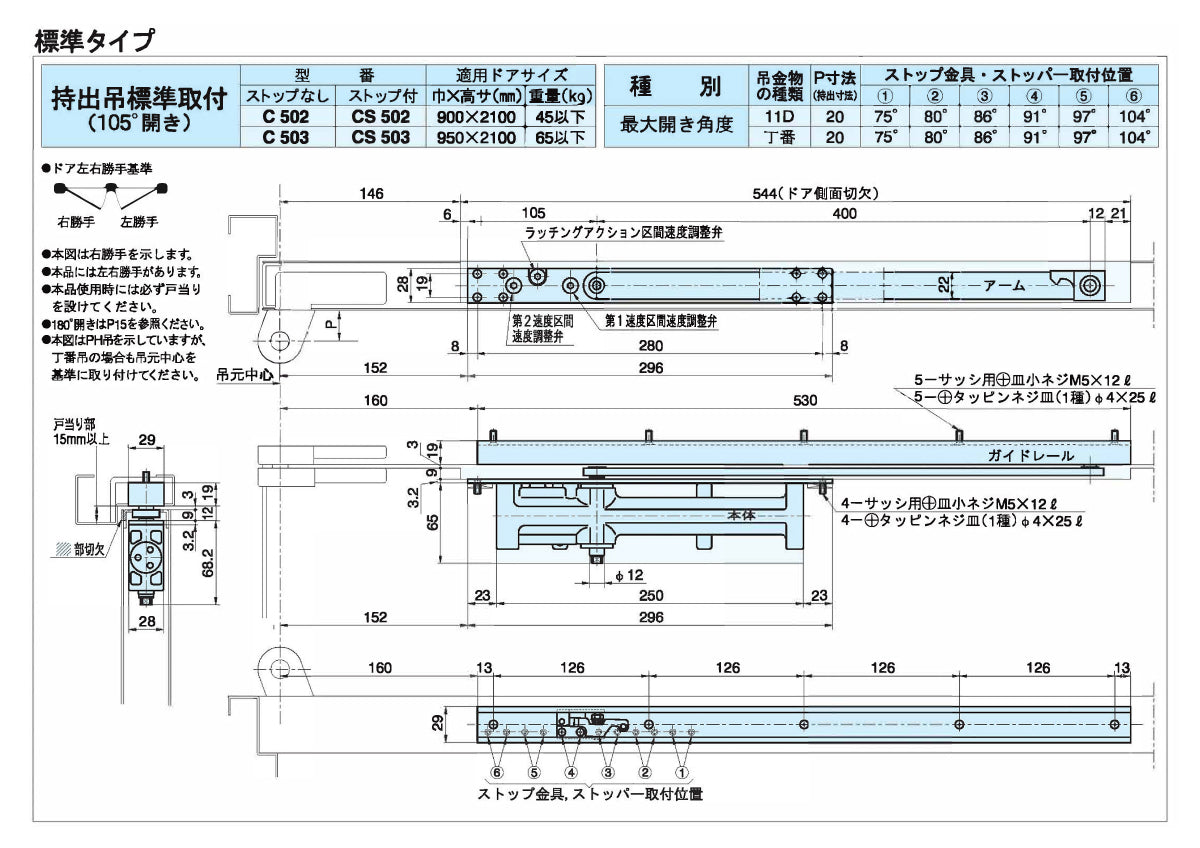

- 標準取付
-
- ピンチアウト(拡大)操作できます -

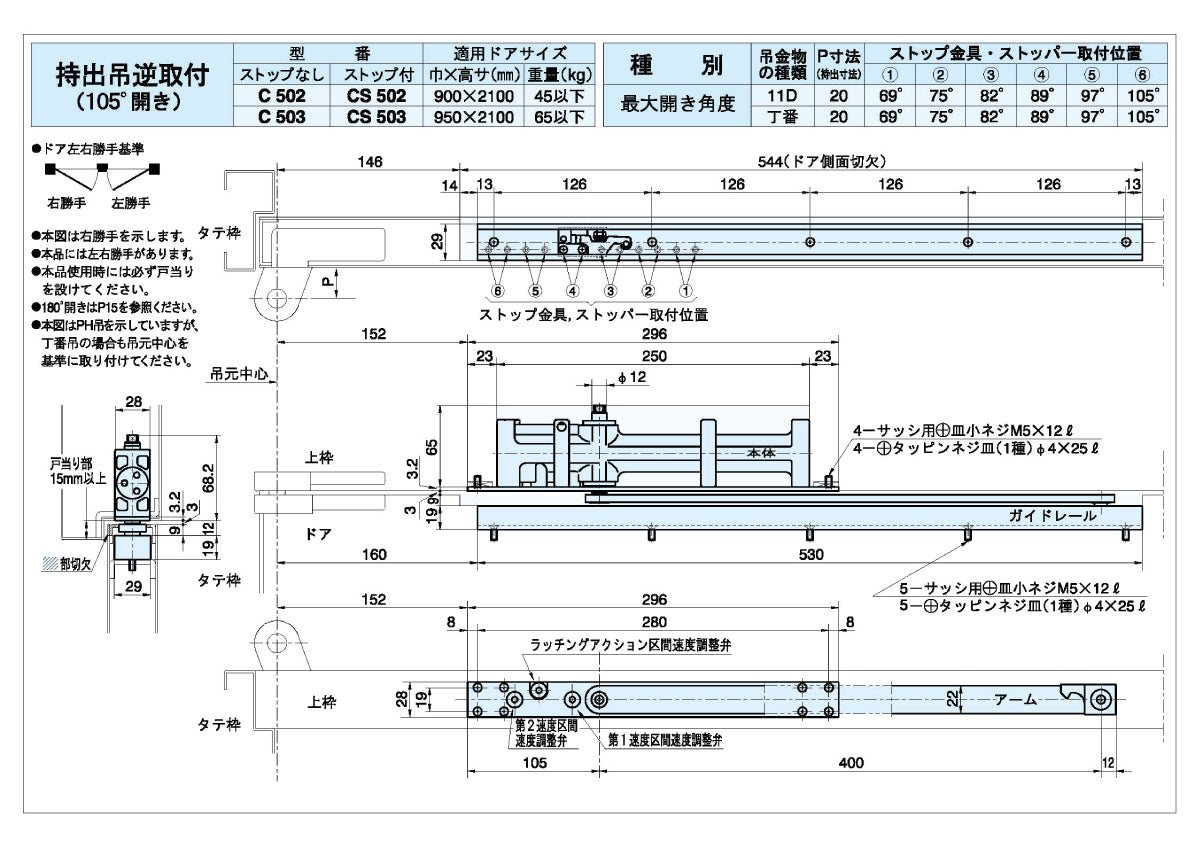

- 逆取付
-
[ 仕様一覧表 ]
番手 | ① | ② | ③ | ④ | ⑤ | ⑥ | ||
---|---|---|---|---|---|---|---|---|
ドア適用 | 寸法(W×Hmm) | 800 × 1800 | 900 × 2100 | 950 × 2100 | 1050 × 2400 | 1200 × 2400 | 1500 × 2700 | |
重量(kg) | 15 ~ 30 | 25 ~ 45 | 40 ~ 65 | 60 ~ 85 | 80 ~ 120 | 100 ~ 140 | ||
ストップ無し | 標準仕様 | ー | C502 | C503 | C504 | C505 | C506 | |
Hタイプ(ホテル用) | ー | C502H | C503H | ー | ー | ー | ||
順調併用型 | ピボットヒンジ | ー | C502J1 | ー | ー | ー | ー | |
丁番吊り | ー | C502J2 | ー | ー | ー | |||
ストップ付き | 標準仕様 | ー | CS502 | CS503 | CS504 | CS505 | ー |
